DishEter BOX 28 HV Precision

DishEter BOX 28 HV Precision to zestaw złożony z anteny DishEter BOX 28 HV i uchwytu montażowego DishEter Precision HV.

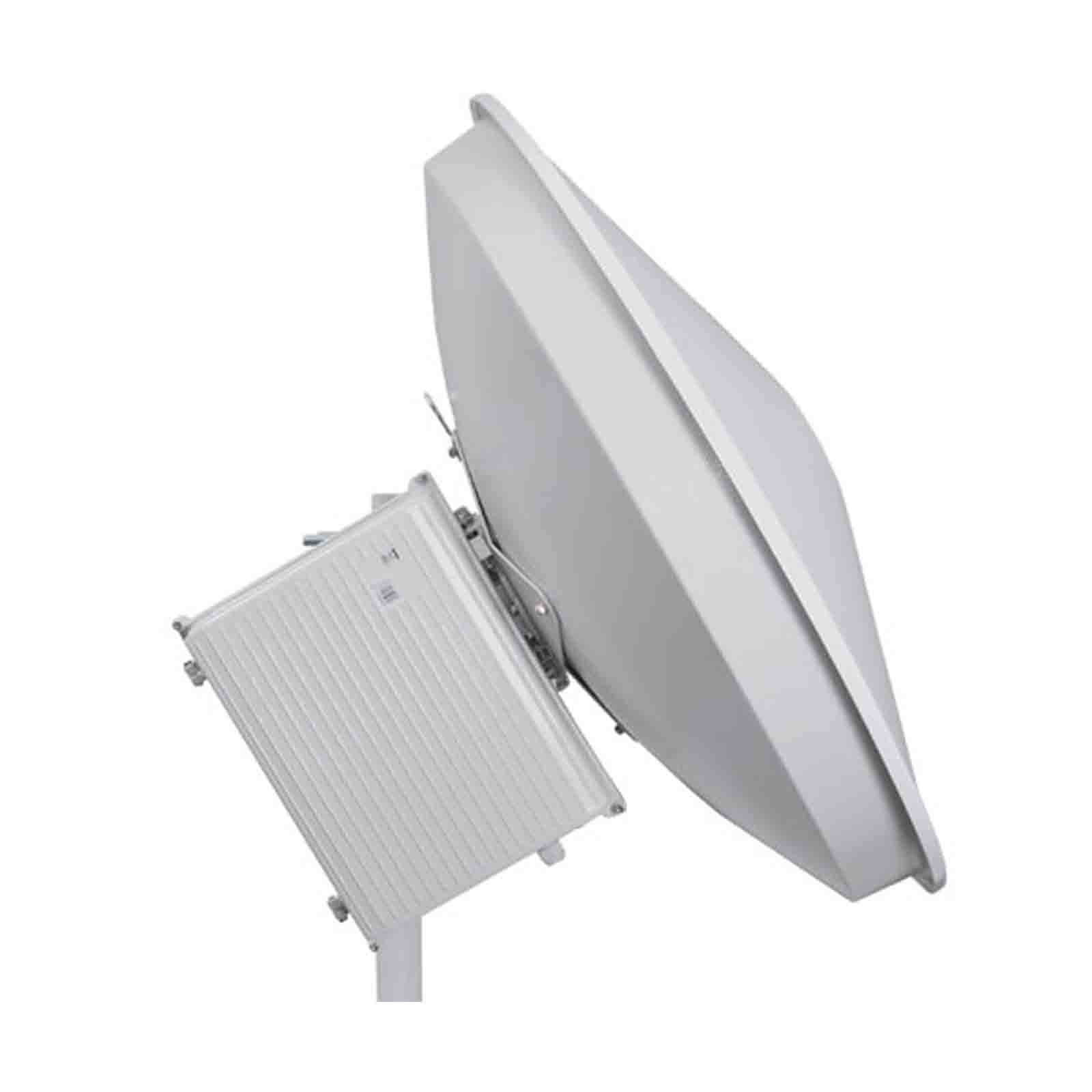

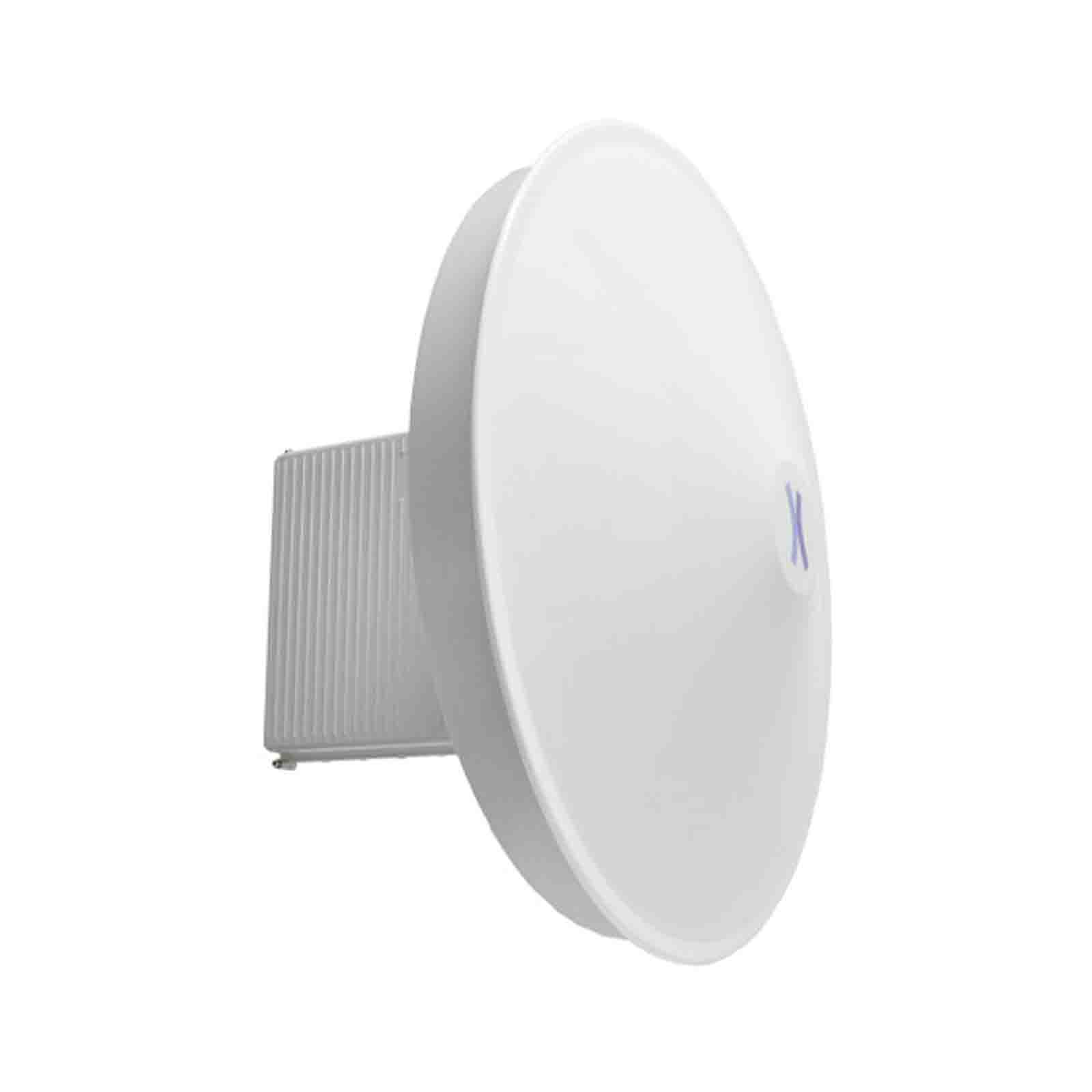

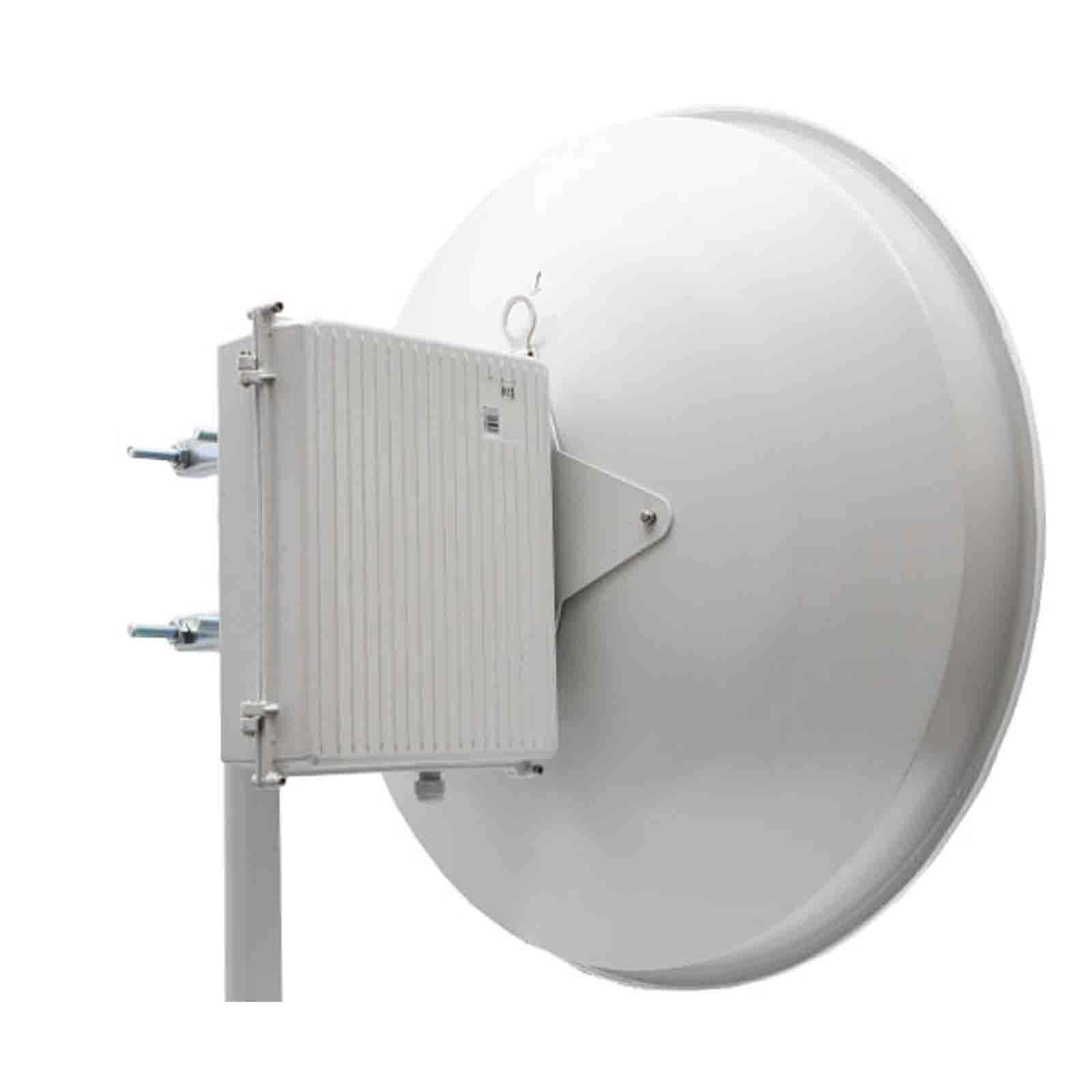

DishEter BOX 28 HV Precision to antena paraboliczna dwupolaryzacyjna z dwoma wejściami antenowymi pracującymi z ortogonalnymi polaryzacjami, zintegrowana z hermetyczną aluminiową obudową.

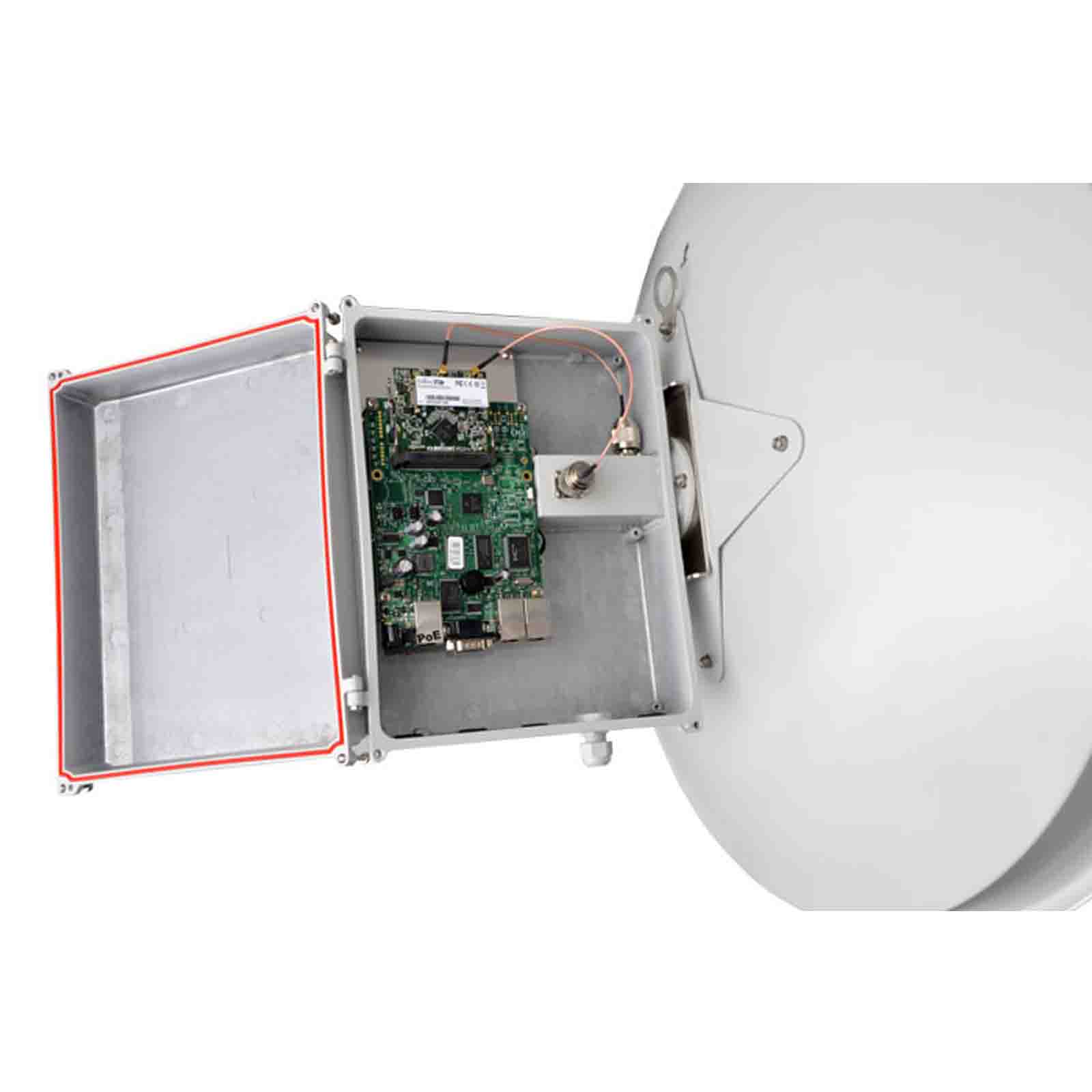

Antena o nieosiągalnym w konkurencyjnych rozwiązaniach zakresie działania, poziomie separacji pomiędzy polaryzacjami, współczynniku VSWR, zwężonym kącie promieniowania wiązki głównej, ograniczonym promieniowaniu bocznym oraz zredukowanym poziomie listków bocznych. Zintegrowana obudowa zewnętrzna umożliwia montaż popularnych platform sprzętowych (RB411, 433, Alix 3D2, Ubiquiti Rocket itp.).

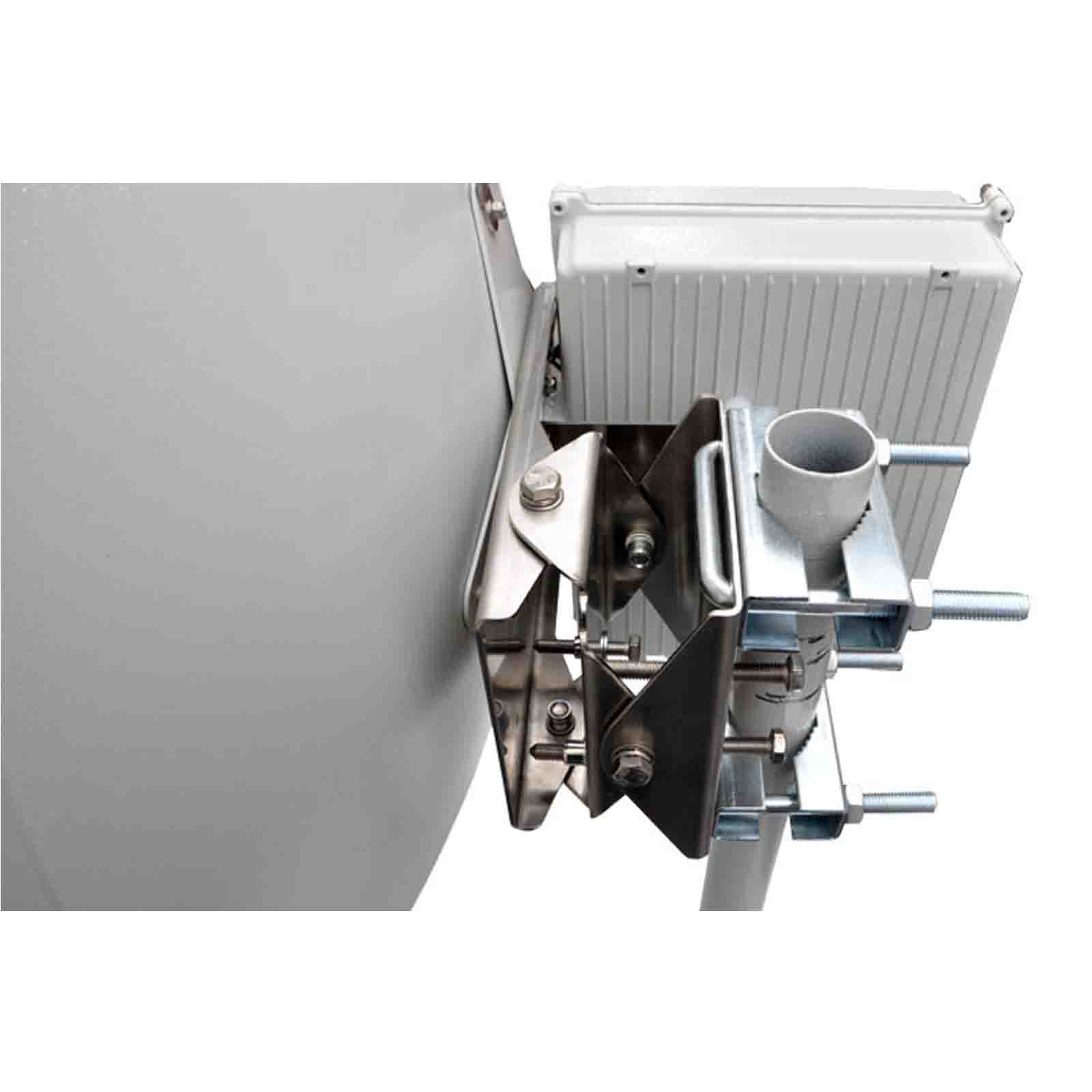

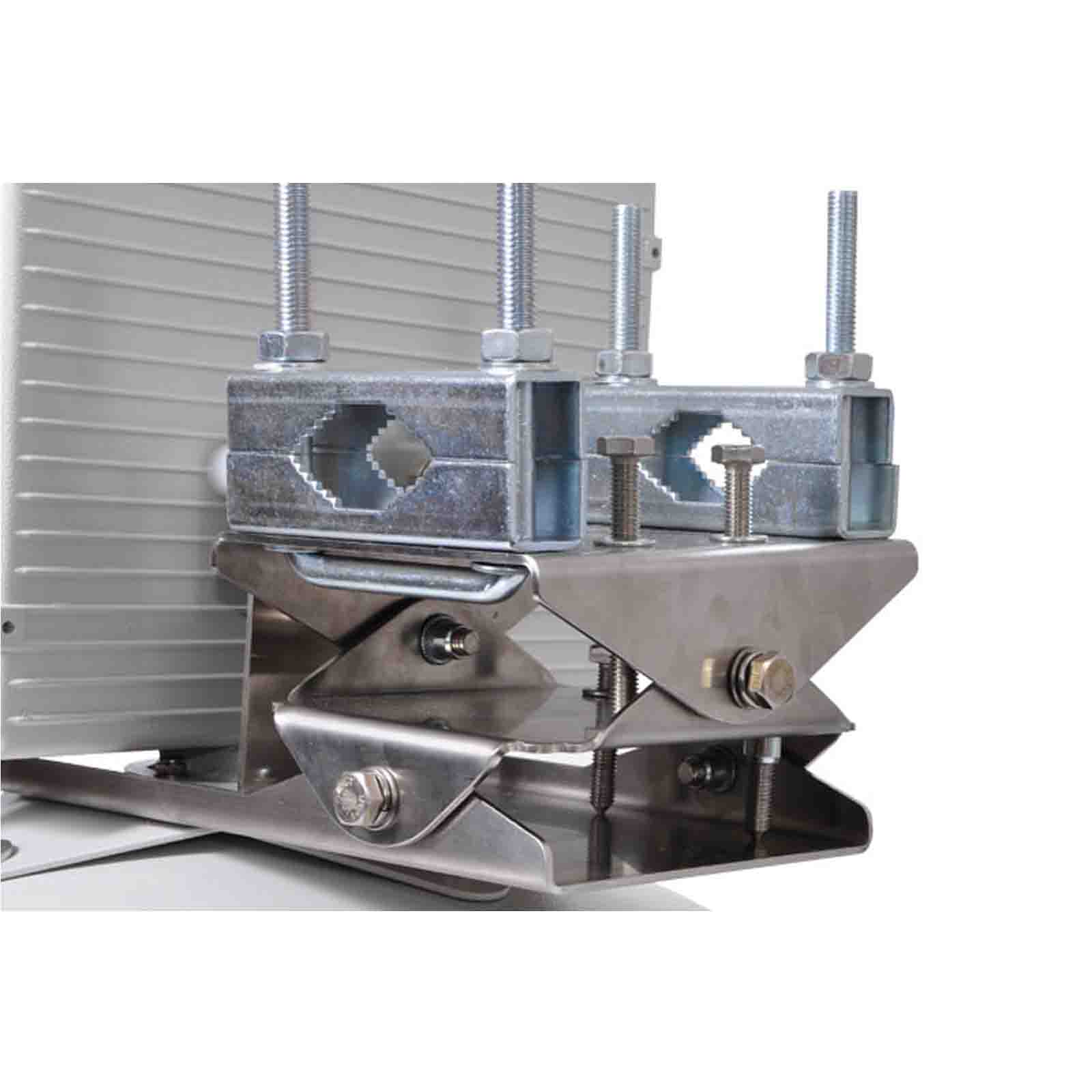

Uchwyt DishEter Precision HV umożliwia płynną i precyzyjną regulację anteny w pionie (50º) oraz w poziomie (20º). Wykonany jest z blachy stalowej kwasoodpornej o grubości 2,5 mm. Wyposażony jest w śruby do regulacji i kontrowania ustawienia M8 (łeb śruby na klucz płaski 13 mm). Zestaw zawiera dwa cybanty M10 pasujące na maszt o średnicy 26 - 72 mm. Jarzma cybanta wykonane są ze stali zimnowalcowanej 2,5 mm ocynkowanej galwanicznie, szerokość pryzmy 25 mm. Nakrętki cybanta na klucz płaski 17 mm.

Antena dostarczana jako zmontowany w całości produkt, gotowy do zamocowania na maszcie.

Najważniejsze cechy:

• Antena dwupolaryzacyjna
• Zintegrowana obudowa
• Zysk 28dBi
• Separacja pomiędzy złączami >50dB
• Praca w paśmie 5.47 – 5.9 GHz

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	5.47 – 5.9 GHz
Zysk energetyczny dla polaryzacji pionowej	5,5 - 5,8 GHz 28 5,4-5.5 i 5,8-5,9 GHz 27,5 dBi
Zysk energetyczny dla polaryzacji poziomej	5,5 - 5,8 GHz 27,8 5,4-5,5 i 5,8-5,9 GHz 27,3 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	>40 dB
Separacja pomiędzy złączami	>30 dB
Kąt promieniowania w płaszczyźnie pionowej	5-6,5 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	5-6,5 ° dla -3dB
VSWR	<1,5 dla 5,0 - 5,9 GHz <1,9 dla 4,9 - 5,0 i 5,9 - 6,2 GHz
Impedancja	50 Ohm
Listki boczne	5,4 - 5,7 GHz: < -19 dB 5,7 – 5.9 GHz: < -16dB
Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	38 - 51 mm
Wymiary	640 x 350 mm
Wymiary czaszy	ø 600 mm
Wymiar opakowania	70/70/53 cm
Waga całkowita	9900 g
Waga z uchwytem	7500 g
Waga skrzynki	1212 g
Waga bez uchwytów	4200 g
Gwarancja	36 m-cy
