Światłowód ZTT 24J uniwersalny, jednotubowy, śr. 6.2 mm, G.652D, span 60m

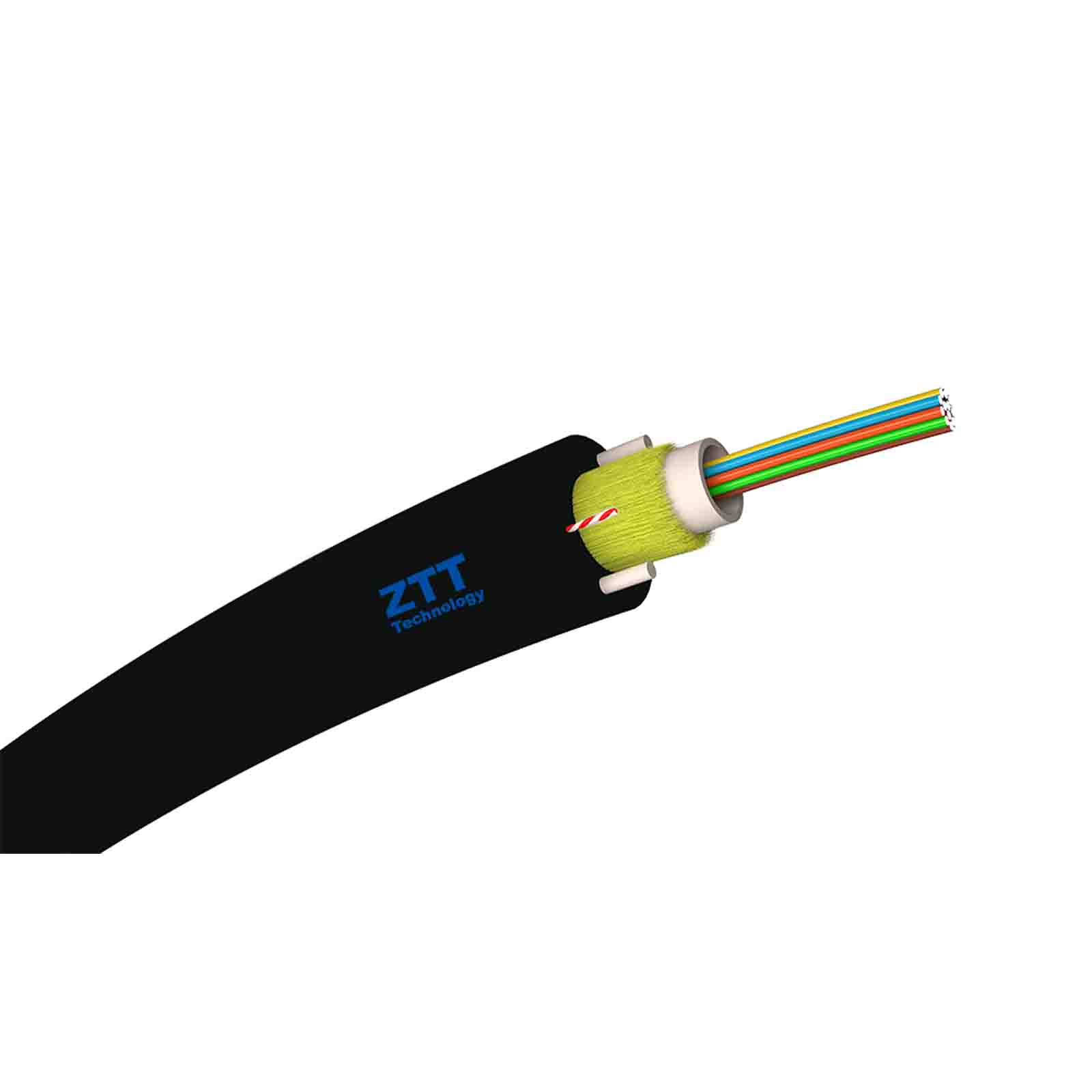

Światłowód ZTT Z-UN.UT-24J to dielektryczny kabel światłowodowy o jednotubowej konstrukcji przeznaczony do instalacji napowietrznych na przęsłach do 60 metrów oraz w kanalizacjach teletechnicznych.
Przewód jest wzmocniony włóknami szklanymi oraz dwoma prętami FPR (Fiber Reinforced Polymer) o średnicy 0.58 mm zatopionymi w warstwie zewnętrznej. W kablu zastosowane są jednomodowe włókna typu G.652D charakteryzujące się obniżonym "pikiem wodnym" (Zero Water Peak). Włókna znajdują się w centralnej tubie wypełnionej żelem hydrofobowym zabezpieczającym je przed wilgocią i wibracjami.
Zewnętrzna powłoka światłowodu jest wykonana z polietylenu HDPE, w kolorze czarnym, o dużej gęstości, odpornego na promieniowanie UV oraz niskie i wysokie temperatury (od - 40°C do 70°C), a także czynnki chemiczne występujące w kanalizacji. Średnica zewnętrzna przewodów mieści się w zakresie 5.2-6.2 mm, a maksymalne naprężenie instalacyjne to 1200 N.
Aby ułatwić zdjęcie powłoki zewnętrznej zastosowany został podwójny ripcord. Przewód Z-UN.UT-24J stosuje się głównie w sieciach napowietrznych jak i również w kanalizacji teletechnicznej.
|
Z-UN.UT-24J
|
|
|
Rodzaj światłowodu
|
jednomodowy |
|
Typ włókien
|
G.652D |
|
Liczba włókien w tubie
|
24 |
|
Ilość tub
|
1 |
|
Średnica tuby
|
3 mm |
|
Średnica zewnętrzna
|
6.2 mm |
|
Minimalny promień gięcia
|
62 mm |
|
Span
|
60 m |
|
Powłoka zewnętrzna
|
HDPE - kolor czarny |
|
Zakres temperaturowy użytkowania
|
od - 40°C do 70°C |
|
Maks. siła naciągu
|
1200 N |
|
Wytrzymałość na nacisk
|
1 kN |
|
Waga
|
35 kg/km |
|
Zastosowanie
|
sieci napowietrzne, kanalizacje teletechniczne |
