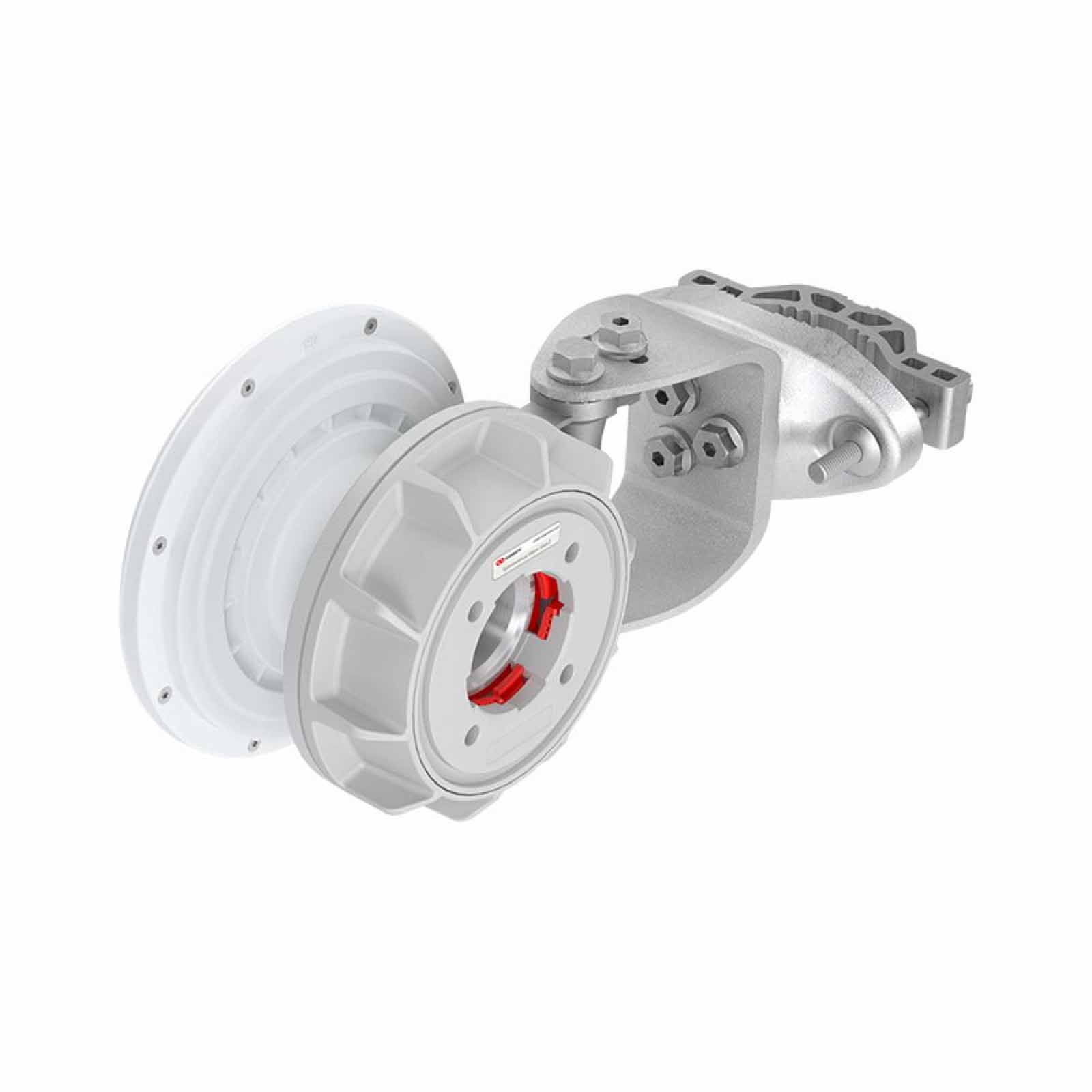

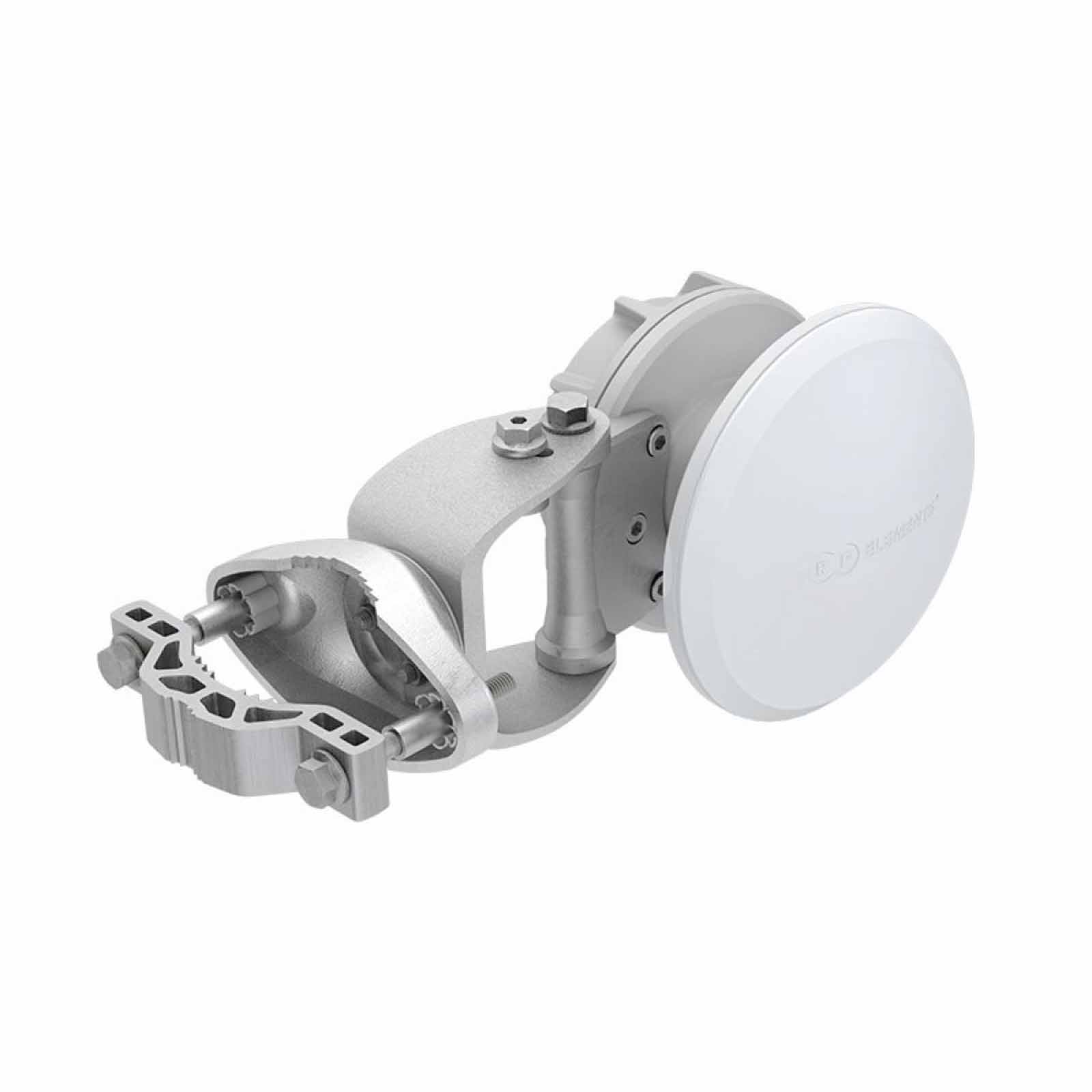

Symetryczna antena sektorowa 90° (HG3-TP-S90)
RF Elements HG3-TP-S90 to symetryczna antena sektorowa 90° typu horn. Posiada zysk energetyczny na poziomie 9,6 dBi, charakteryzuje się wiązką o szerokości 90° (dla wiązki -6 dB).
Nowoczesne rozwiązania technologiczne pozwalają na bardzo dobrą pracę nawet w zaszumionych środowiskach, bez konieczności używania dodatkowych osłon. Szerokość wiązki w płaszczyźnie azimuth i elevation jest taka sama, dzięki czemu strefa pokryta transmisją ma symetryczny, okrągły kształt. To rozwiązanie pozwala na uzyskanie dużo lepszego zasięgu niż w przypadku standardowych anten sektorowych. Ponadto, jeżeli ustawimy urządzenie w kierunku ku ziemi, możemy usunąć martwą strefę znajdującą się bezpośrednio w jego pobliżu.
Antena została wykonana z wysokiej jakości materiałów, takich jak stal nierdzewna, aluminium i odporne na promieniowanie UV tworzywo sztuczne. Urządzenie posiada stopień ochrony IP55, w stosunku do klasycznych anten sektorowych wyróżnia się niewielkimi rozmiarami, dzięki czemu jest łatwiejsze w instalacji i nie potrzebuje dużo miejsca. W HG3 TP S90 zastosowano bardzo łatwe w wykorzystaniu i zupełnie bezstratne złącze typu TwistPort. Korzystają z niego radia typu Simper, ale przy użyciu odpowiedniego adaptera możliwe jest podłączenie urządzeń producentów jak: Mimosa, Ubiquiti, MikroTik czy Cambium.
W wersji V2 / Gen2 dokonano szeregu usprawnień konstrukcyjnych. Poprawione zostały parametry RF takie jak przebieg wiązki czy zysk energetyczny w stosunku do częstotliwości. Waga anteny została zmniejszona, a osłonę wykonano z wytrzymalszych, lepszych jakościowo materiałów.
Symetryczne anteny tubowe mają symetryczny wzór wiązki bez listków bocznych. Oferują doskonałe tłumienie szumów i doskonałe opcje skalowalności. Są idealne dla klastrów AP o dużej gęstości i gęstej kolokacji radiowej. Symetryczne anteny tubowe TwstPort Gen2 są wyposażone w zmieniające branżę złącze TwistPort z szybkim blokowaniem. TwistPort jest praktycznie bezstratny i rewolucyjny, łatwy w użyciu. Symetryczne anteny tubowe TP Gen2 oferują liczne ulepszenia w zakresie wydajności RF i konstrukcji przemysłowej, w tym. optycznie lżejszy korpus anteny i znacznie ulepszony uchwyt anteny. Radome jest wykonany z bardziej odpornego materiału, a cała gama anten Gen2 wykorzystuje tylko dwa różne rozmiary osłon.
- symetryczna wiązka o okrągłym kształcie i szerokości 90°
- dużo lepsze pokrycie zasięgiem niż w klasycznych antenach sektorowych
- zysk 9,6 dBi
- zakres częstotliwości: 5180 - 6400 MHz
- złącze typu TwistPort (przy pomocy adaptera można podłączyć radia Mimosy, Ubiquiti, MikroTika czy Cambium)
- wersja V2 - poprawione parametry działania i materiały anteny
|
HG3-TP-S90
|
|
Złącze antenowe
|
TwistPort |
|
Rodzaj anteny
|
Horn |
|
Materiały
|
Tworzywo ABS odporne na promieniowanie UV
Poliwęglan
Polipropylen
Aluminium
Stal nierdzewna |
|
Stopień ochrony
|
IP55 |
|
Odporność na wiatr
|
160 km/h |
|
Opór wiatru
|
22 N przy 160 km/h |
|
Regulacja pochylenia w pionie
|
± 25° |
|
Waga
|
1,4 kg |
|
Wymiary
|
Średnica: 152 mm
Szerokość (z uchwytem): 312 mm
Długość: 139 mm |
|
Zakres częstotliwości
|
5180 - 6400 MHz |
|
Zysk energetyczny
|
Około 9,6 dBi |
|
Szerokość wiązki azimuth -3 dB
|
H 67° / V 67° |
|
Szerokość wiązki elevation -3 dB
|
H 67° / V 67° |
|
Szerokość wiązki azimuth -6 dB
|
H 90° / V 90° |
|
Szerokość wiązki elevation -6 dB
|
H 90° / V 90° |
|
Stosunek mocy wiązki prżód-tył
|
28 dB |
