UltraDish TP 400 (ULD-TP-400)

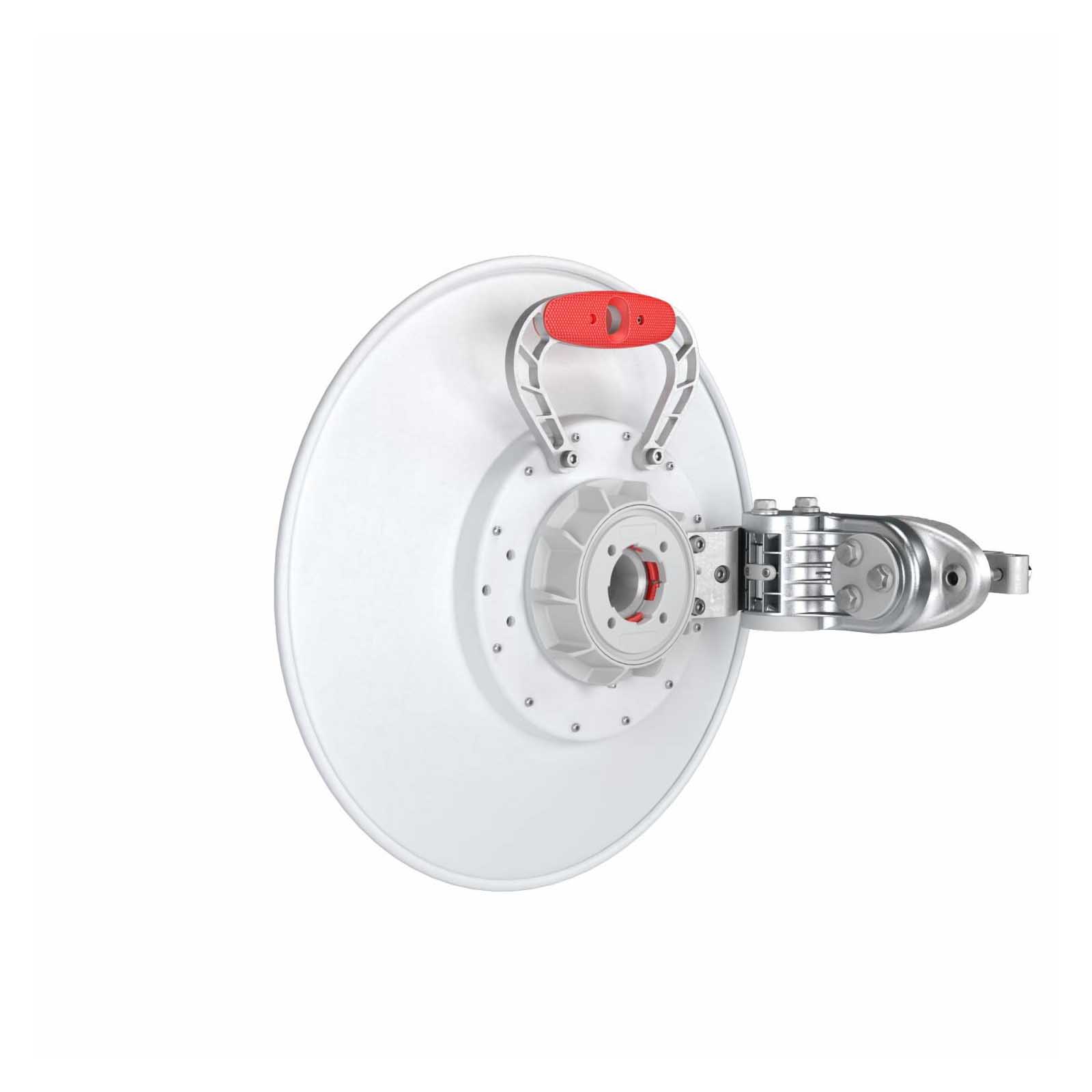

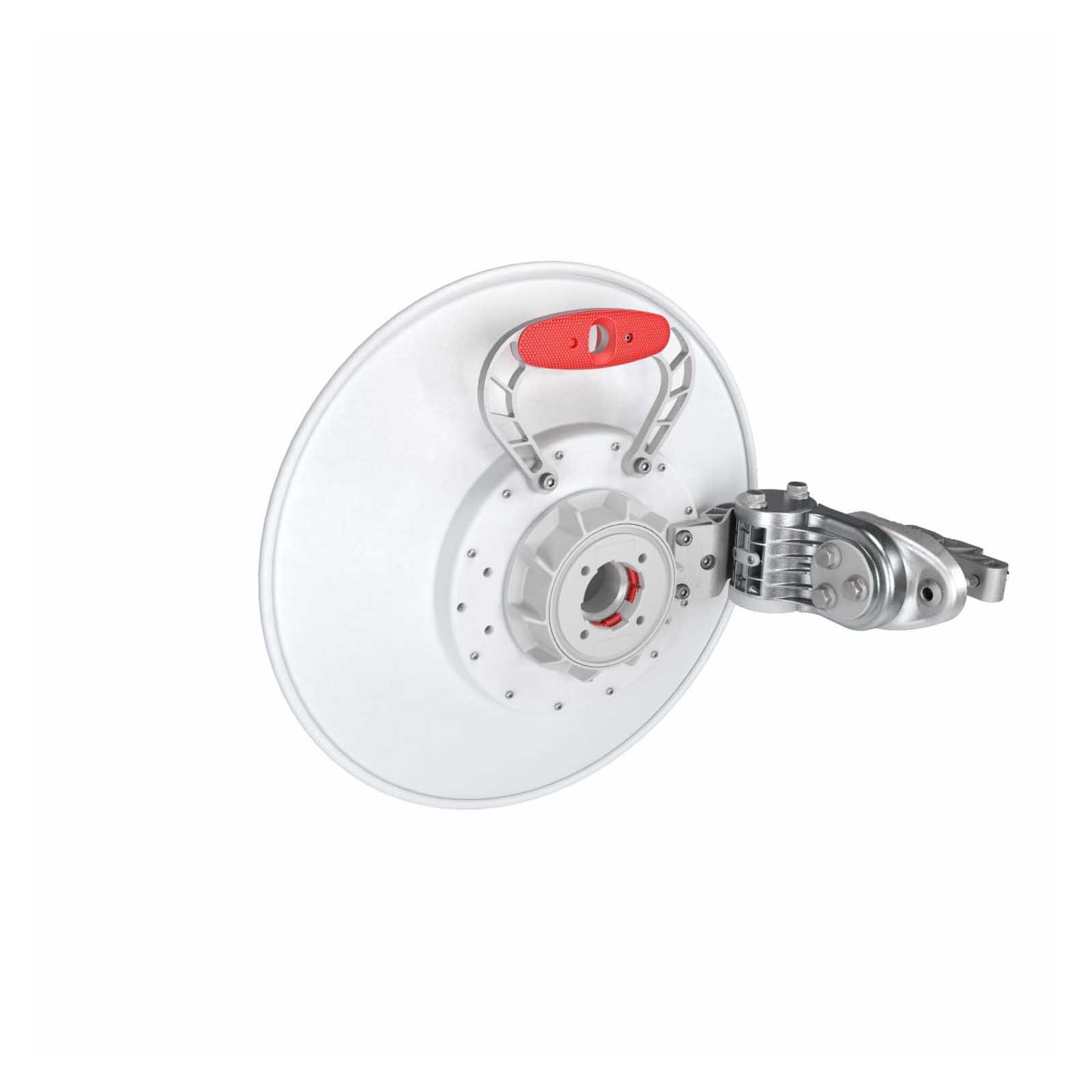

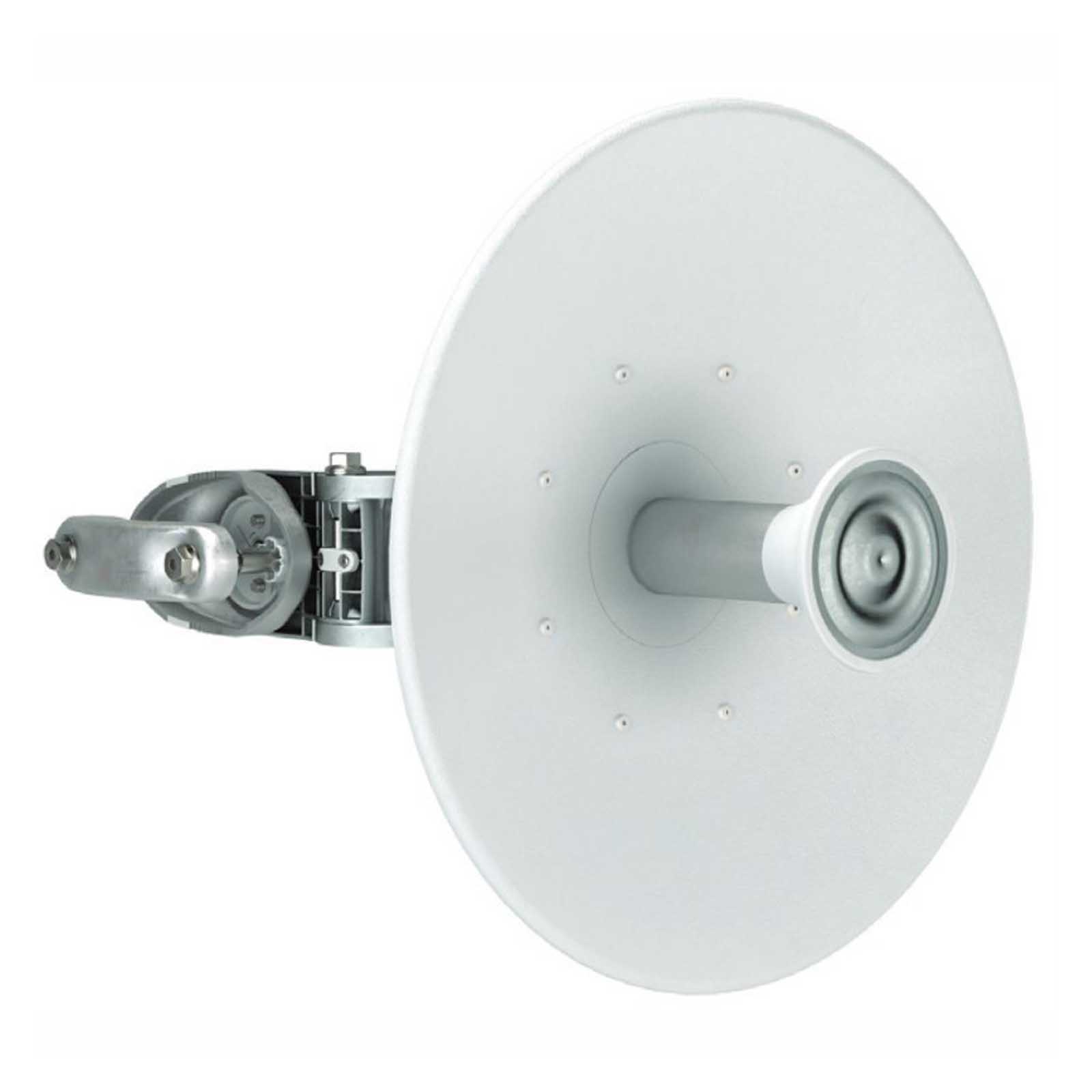

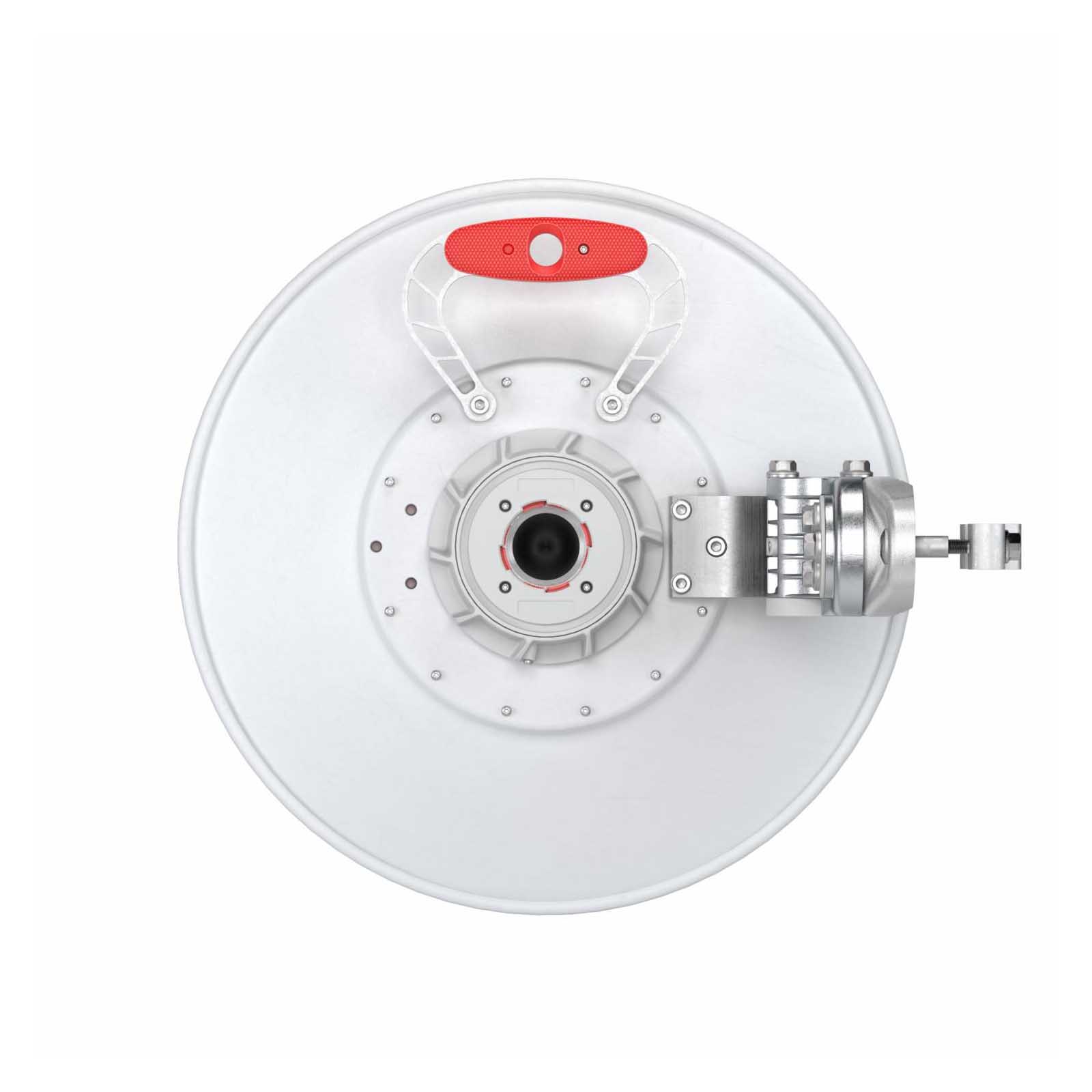

RF Elements UltraDish TP 400 (ULD-TP-400) to paraboliczna antena kierunkowa ze złączem TwistPort, przeznaczona do pracy w paśmie 5 GHz. Antena UltraDish TP 400 jest przeznaczona do połączeń CPE lub PtP.
UltraDish TP 400 posiada kierunkową charakterystykę. Główna wiązka ma szerokość około 8°. Antena posiada podwójną polaryzację (2x2 MIMO), zysk energetyczny na poziomie 24,5 dBi, a średnica anteny wynosi około 40 cm. Urządzenie wyposażone jest w złącze typu TwistPort - można do niego podłączyć odpowiednie adaptery lub radia typu SIMPER. Złącze tego typu cechuje się bardzo niską stratą, którą udało się uzyskać dzięki zrezygnowaniu z dodatkowego okablowania - radio nakręcane jest bezpośrednio na antenę.

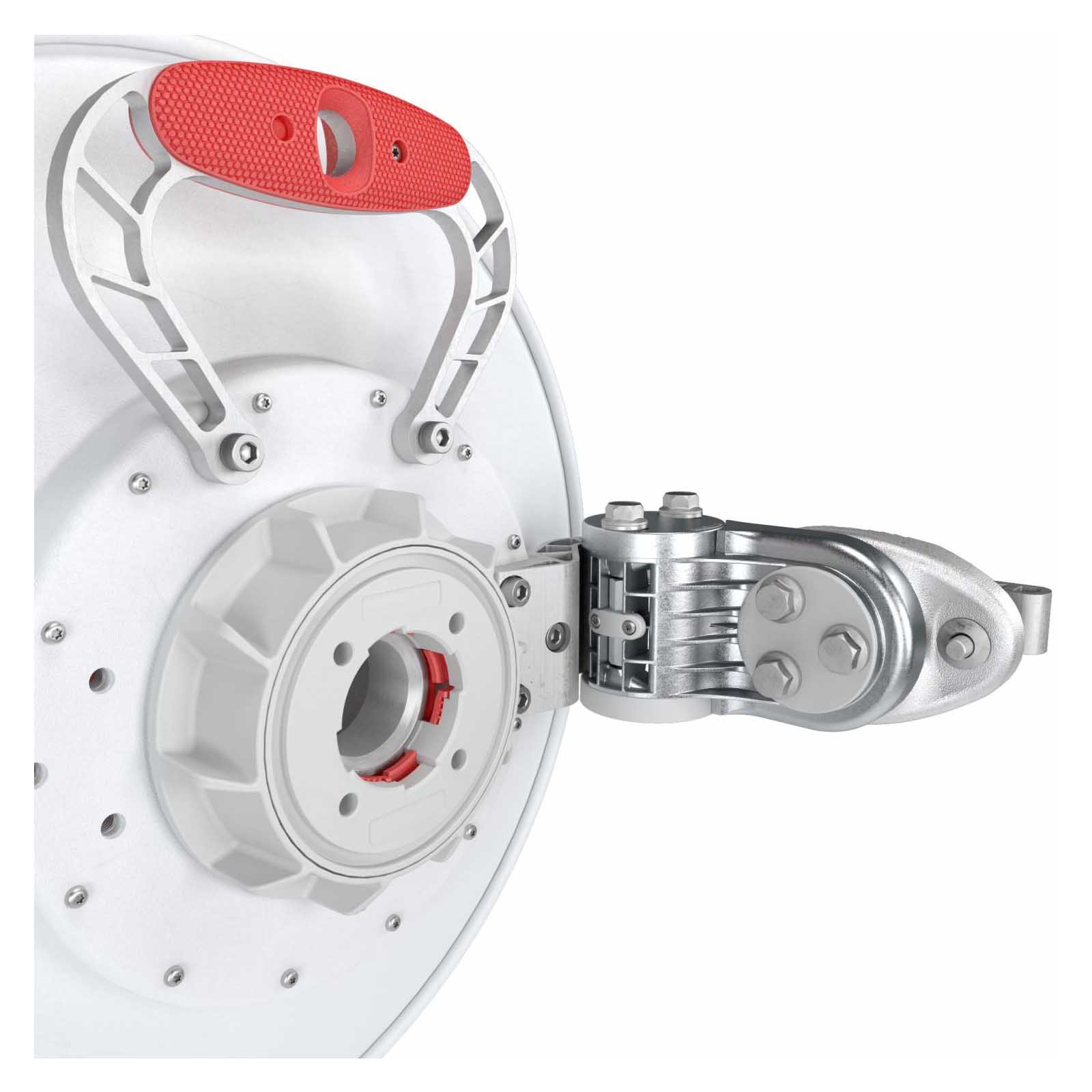

Antena ULD-TP-400 wyposażona jest w specjalne mocowanie. Uchwyt na słupie montuje się osobno, a następnie do przymocowanego uchwytu przykręca się antenę. Dzięki temu instalator podczas przykręcania uchwytu nie musi podtrzymywać całej ciężkiej anteny. Dodatkowo istnieje możliwość regulacji kąta nachylenia w płaszczyźnie poziomej i pionowej.
Najważniejsze cechy:
- 2x2 MIMO
- kierunkowa charakterystyka, wiązka o szerokości 8°
- średnica ok. 40 cm
- zysk energetyczny 24,5 dBi
- zakres częstotliwości: 5180 - 6400 MHz
- złącze typu TwistPort (przy pomocy adaptera można podłączyć radia Mimosy, Ubiquiti, MikroTika czy Cambium)
- możliwość regulacji kąta nachylenia w pionie i poziomie
|
UltraDish TP 400
|
|
Złącze
|
TwistPort |
|
Rodzaj anteny
|
Dish |
|
Stopień ochrony
|
IP 65 |
|
Średnica słupa montażowego
|
22 - 80 mm |
|
Dopuszczalna temperatura
|
Od -40 do 60 st. C |
|
Odporność na wiatr
|
160 km/h |
|
Waga
|
2,7 kg |
|
Właściwości
|
|
Zysk energetyczny
|
24,5 dBi |
|
Szerokość wiązki azimuth -6 dB
|
H 11° / V 11° |
|
Szerokość wiązki elevation -6 dB
|
H 11° / V 11° |
|
Szerokość wiązki azimuth -3 dB
|
H 7° / V 7° |
|
Szerokość wiązki elevation -3 dB
|
H 7° / V 7° |
|
Stosunek mocy wiązki przód / tył
|
35 dB |
