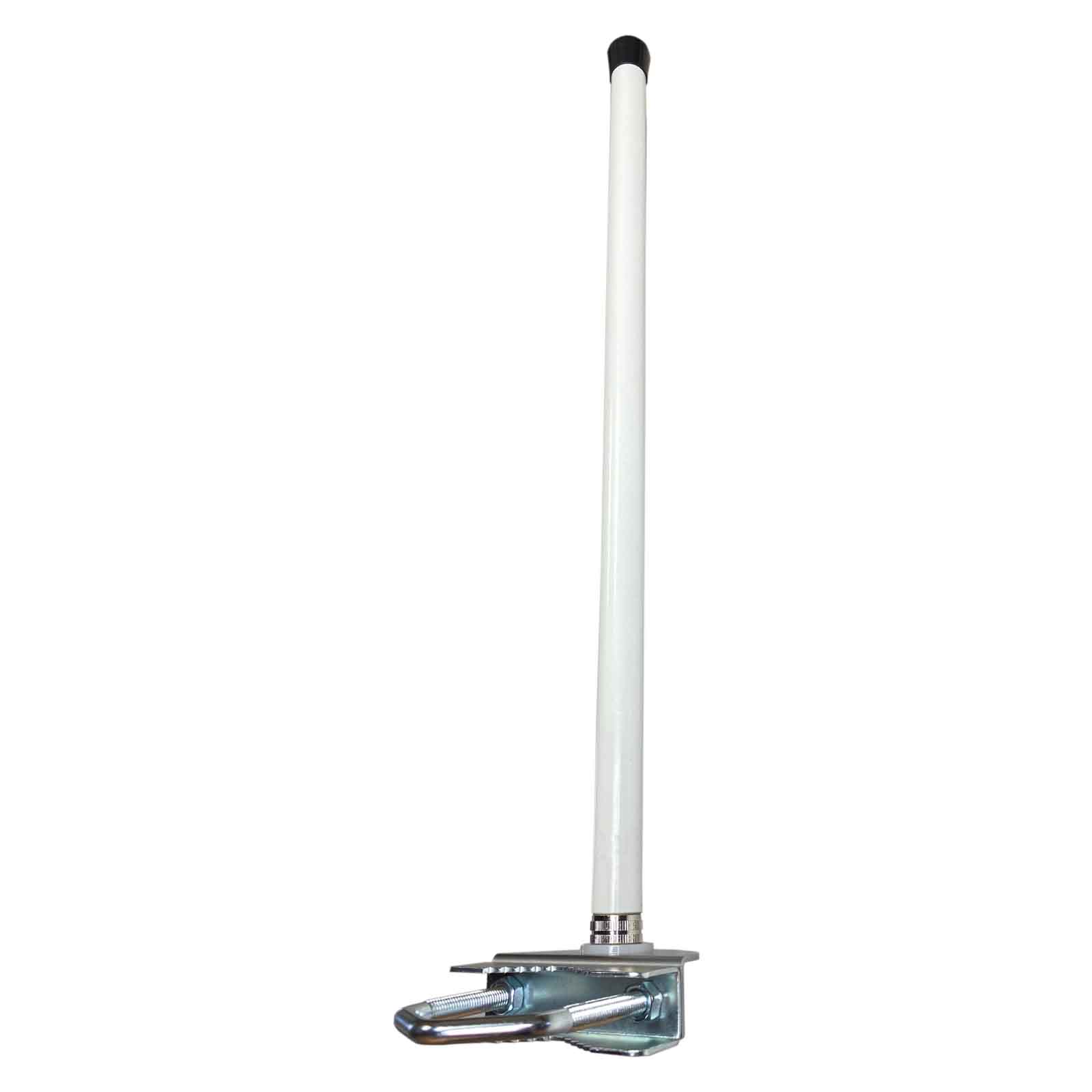

Interline Horizon 868 Helium M to starannie zaprojektowana i wykonana antena dookólna na pasmo 860-880MHz. Jest to solidne rozwiązanie, które zapewnia dodatkową moc i zasięg dla zewnętrznych stacji bazowych Helium. Antena ma średni zysk 5dBi, długość 54cm, zakres częstotliwości 860-880MHz i jest dostarczana w komplecie z osprzętem do montażu na słupie i ścianie.
Nowa antena z serii Horizon przeznaczona jest do zastosowań w aglomeracjach miejskich, górach i wszędzie tam, gdzie potrzebujemy zapewnić zasięg, z Access Pointa dla urządzeń znajdujących się w terenie pod szerszymi kątami. Jest to specjalistyczna antena wąskopasmowa pracująca w dedykowanym paśmie (EU868), co pozwala na uzyskanie wysokiego stosunku sygnału do szumu (SNR) oraz utrzymanie wysokiej czułości odbiornika w urządzeniu.
Antena Horizon 868 Helium M wyposażona jest we wbudowany filtr pasmowy, który pracuje bez tłumienia w paśmie roboczym anteny i charakteryzuje się tłumieniem dla innych częstotliwości. Zasięg uzyskany na tej antenie to nawet kilkanaście kilometrów. Zasięg zależy od wysokości montażu, rodzaju Access Pointa, jakości zastosowanego złącza antenowego (tłumienie jednostki, długość, jakość złącz), a także ukształtowania terenu i konfiguracji punktów dostępowych po drugiej stronie łącza.
W konstrukcji radiatora nie zastosowano układów dopasowujących LC (korelacja pojemność-indukcyjność) pozwalających na „sztuczną” regulację impedancji anteny i obniżenie współczynnika VSWR. Powoduje to wzrost indukcji lub pojemności, co skutkuje „rozmyciem” sygnałów cyfrowych i ma negatywny wpływ na kodowanie bit/Hz oraz współczynnik błędów (BER). Antena Horizon 868 Helium M pracuje „czysto, rezystancyjnie” i ma bardzo niski współczynnik szumów własnych oraz doskonały stosunek kodowania bit/Hz.
Antena pasuje do urządzeń Bobcat, Nebra, Sensecap, Cal-Chip, ClodPi, COTX Networks, Controllino, FreedomFi, Linxdot, Heltec, Kerlink, Long AP, Pisces, RAKWireless, Syncrobit oraz innych pracujących w częstotliwości 860 - 880 MHz.
Uwaga: Obudowa anteny jest uziemiona, co chroni ją przed wyładowaniami elektrostatycznymi (ładunki elektryczne pojawiające się na antenie są odprowadzane do uziemienia). Do prawidłowego działania, maszt na którym zamontowana jest antena musi być uziemiony do istniejącej instalacji odgromowej.
Najważniejsze cechy:
- częstotliwość pracy 860-880 MHz
- zysk 5 dBi
- złącze N/ż
- wysokość 540 mm
|
Horizon 868 Helium M
|
|
| Częstotliwość (min) |
860 MHz |
|
Częstotliwość (max)
|
880 MHz
|
| Zysk |
5 dBi |
|
VSWR (max)
|
2.00:1
|
| Polaryzacja |
Pionowa |
|
Szerokość wiązki (-3dB) - pozioma
|
360°
|
| Szerokość wiązki (-3dB) - pionowa |
40° |
|
XPD (Izolacja polaryzacji)
|
>20dB
|
| Max Composite Power |
500W |
|
Zwarcie dla DC
|
Tak
|
| Impedancja |
50Ω |
|
Złącze
|
N żeńskie
|
| Średnica mocowania |
ø 38-51mm |
|
Wymiary (bez mocowania)
|
540 x 26 mm
|
| Waga (z mocowaniem) |
0.49 kg |
|
Montaż
|
Zewnętrzny
|
| Napór wiatru |
200km/h |
|
Klasyfikacja IP
|
IP67
|
| Temperatura pracy |
-40°C do 80°C |
