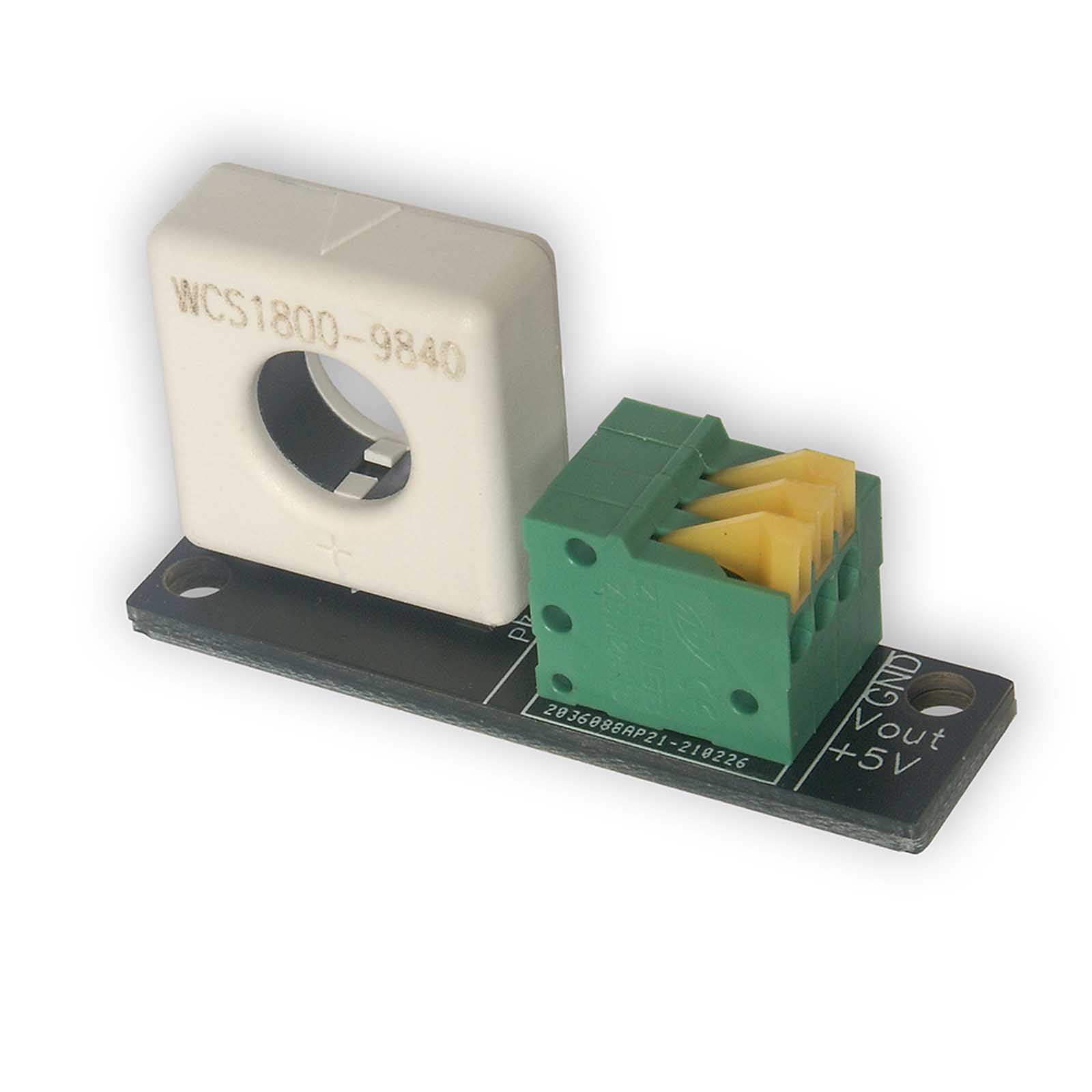

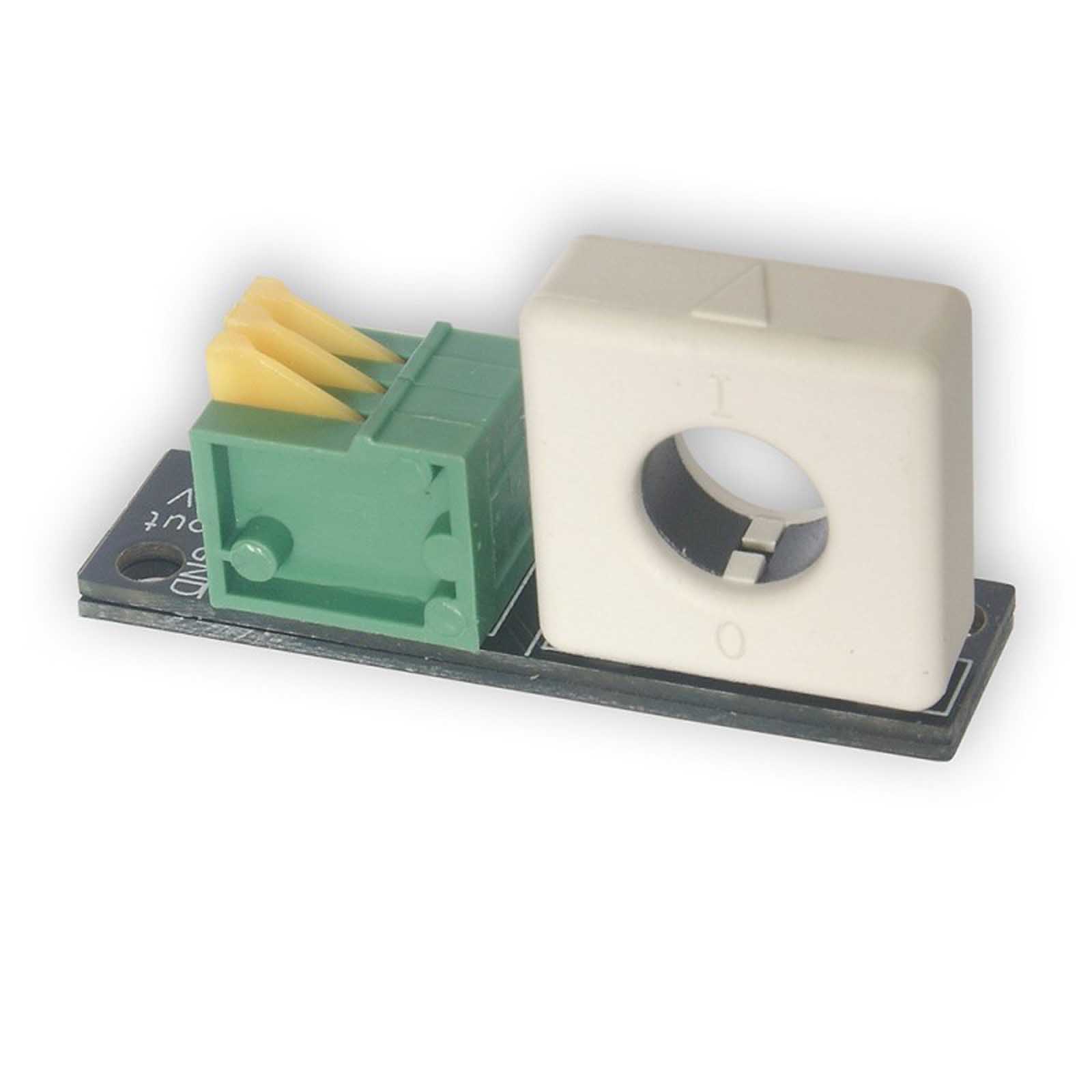

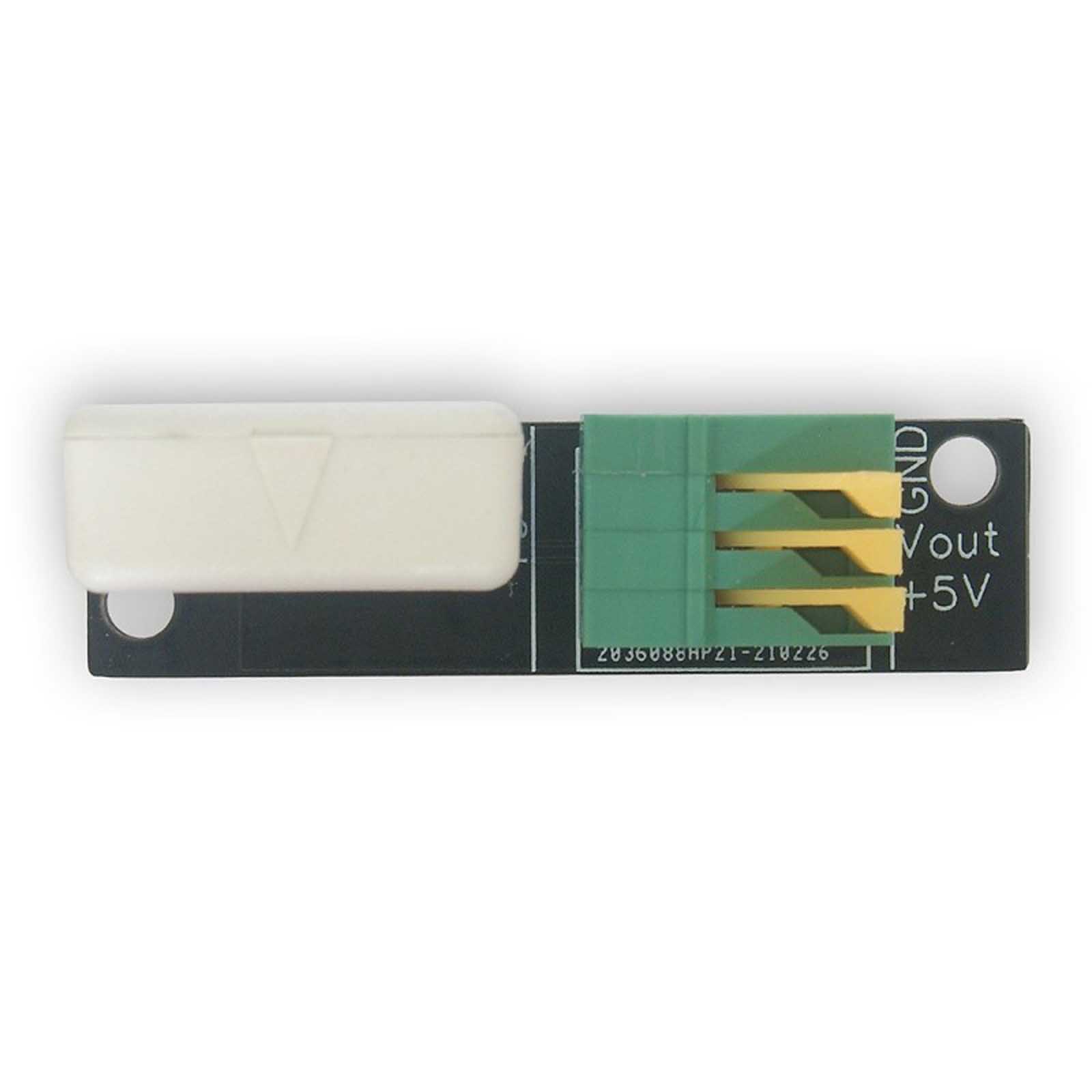

Czujnik prądu WCS1800

Czujnik prądu WCS1800 to moduł czujnika prądu oparty o efekt Halla, który mierzy prąd w przewodzie przełożonym przez otwór czujnika. Nie wymaga przerwania kabla i instalacji końcówek

Uwaga: Lan Kontroler v3/3.5/3.6 przy pomocy tego czujnika mierzy tylko prąd stały.

W przypadku użycia z Lan Kontrolerem v3 czujnik powinien być zasilany napięciem 3,3V ze złącza IDC10-1 oraz użyte wejścia INP1-4A.

W przypadku użycia z Lan Kontrolerem v3.5/3.6 czujnik powinien być zasilany napięciem 3,3V ze złącza IDC10-1 oraz użyte wejścia INP1-4A, lub prościej zasilany 5V i użyte wejścia INP1-2A.

WAŻNE: Przed użyciem wskazanie powinno być skalibrowane w oknie Cal!

Najważniejsze cechy:

średnica otworu: 9,0 mm
zakres pomiaru prądu: 0 ÷ 35 A
czułość: 66 mV/A
zasilanie: z Lan Kontrolera 3,3 V lub 5 V
napięcie przebicia (izolacja): 4000 V
terminale sprężynowe do wygodnego podłączenia

Zakres pomiaru	0-35A
Maksymalna średnica kabla pomiarowego	9mm
Czułość	66mV/A
Zasilanie	3.3V lub 5V (z Lan Kontrolera)
Napięcie przebicia (izolacja)	4000V
Długość kabla podłączeniowego	50 cm
