NOWOŚĆ

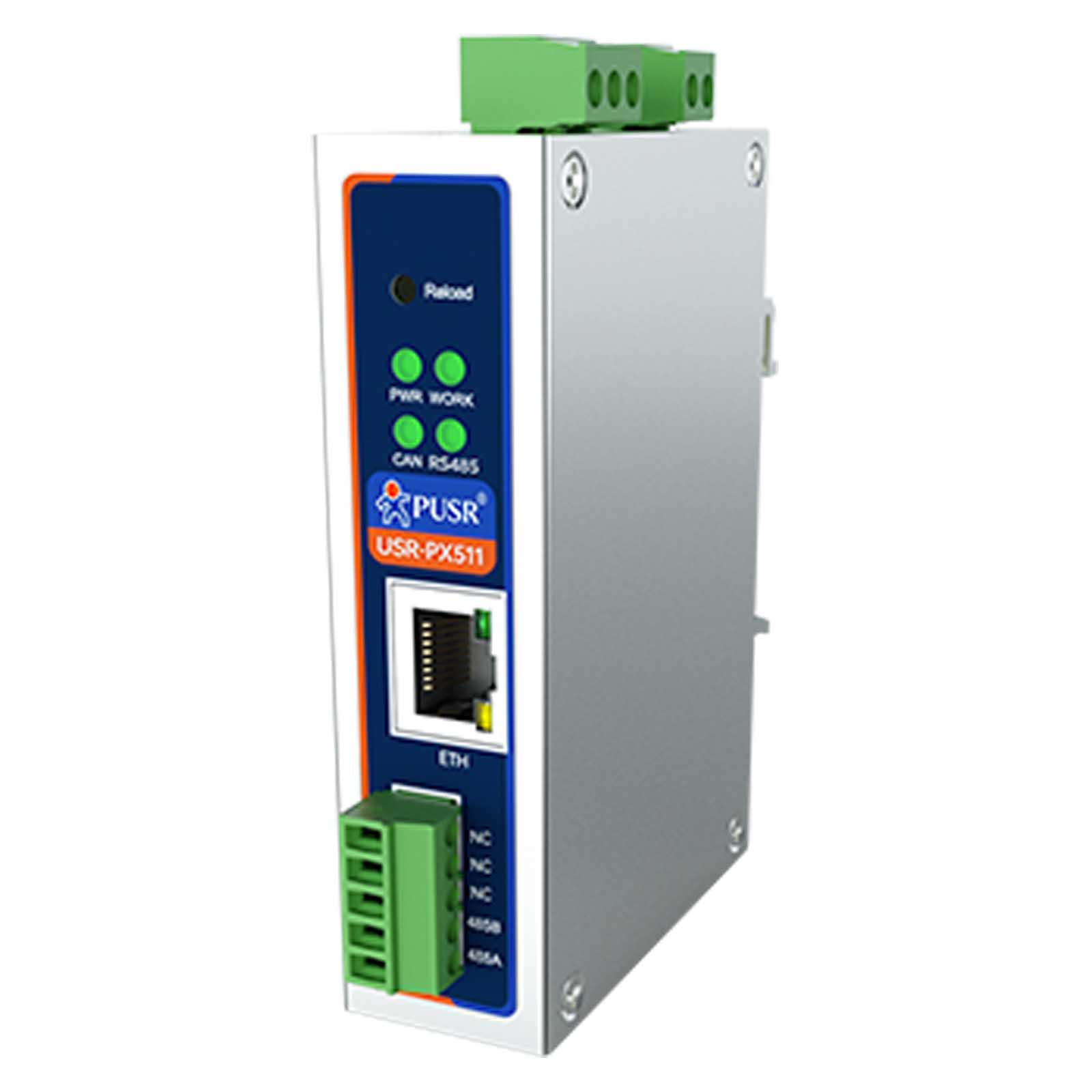

USR-PX511 konwerter CANopen na Modbus

USR-PX511 to przemysłowy konwerter protokołów CANopen na Modbus do zastosowań automatyki.

Seria USR-PX to najnowsze przemysłowe konwertery protokołów do zastosowań automatyki wprowadzone na rynek przez firmę PUSR. Dzięki prostej konfiguracji parametrów urządzenia te umożliwiają wydajną konwersję między głównymi protokołami przemysłowymi, w tym EtherCAT, PROFINET i CANopen.

Umożliwia łączność między różnymi sieciami przemysłowymi

Seria USR-PX została zaprojektowana do łączenia i wymiany danych oraz sterowania w czasie rzeczywistym między różnymi urządzeniami automatyki w zastosowaniach przemysłowych.

Seria USR-PX jest kompatybilna z głównymi przemysłowymi standardami magistrali polowych:

CANopen
PROFINET
CAN FD
EtherCAT
Modbus
CAN
OPC UA (w trakcie opracowywania)
EtherNet/IP (w trakcie opracowywania)
DeviceNet (w trakcie opracowywania)

Natychmiastowy transfer danych

Seria USR-PX charakteryzuje się ultra krótkim cyklem odpytywania, konwersją protokołów na poziomie milisekund oraz szybką transmisją danych.

Nie wymaga kodowania
Płynna integracja z głównymi systemami PLC/SCADA
Obsługa standardowego protokołu Modbus
Ultraszybka reakcja na poziomie milisekund

Seria USR-PX została zaprojektowana do trudnych warunków przemysłowych:

Ekstremalny zakres temperatur: -40°C ~ 85°C (zależy od modelu produktu)
Ochrona EMC Poziom 3: ESD/Surge/EFT
Szeroki zakres napięcia wejściowego: DC 9V ~ 36V
Solidna konstrukcja obudowy: lepsze odprowadzanie ciepła i odporność na uderzenia oraz łatwe okablowanie
Wysoka niezawodność: Sprzętowy i programowy watchdog, 24h ciągłej pracy
Kompleksowa izolacja: Izolacja zasilania i sygnału oraz pełnej sieci

Łatwa konfiguracja

Seria USR-PX posiada przyjazne dla użytkownika narzędzie konfiguracyjne, które pozwala szybko skonfigurować procedury konwersji protokołów dla większości zastosowań.

Okablowanie: Podłącz zasilanie i kabel sieciowy.
Wyszukiwanie: Wyszukaj i wybierz urządzenie.
Konfiguracja: Skonfiguruj parametry protokołu.

Zawartość zestawu:

Konwerter USR-PX511
Zasilacz 12V 1A
Kabel zasilający
Kabel ethernet

Najważniejsze cechy:

Standard CANopen
Modbus RTU/TCP
Wysoka kompatybilność
Szeroki zakres napięcia wejściowego
Ochrona EMC poziomu 3
Ultraszybka reakcja na poziomie milisekund
Narzędzie konfiguracyjne przyjazne dla użytkownika

USR-PX511
Power Supply	Power Input 9-36V DC, 12V/1A is recommended
Working Current	Idle: 158mA/12V (avg), 163mA/12V (max); Full load: 162mA/12V (avg), 165mA/12V (max)
Connector	5.08×2P pluggable terminal block with anti-reverse and screw lock
RS485 Interface	Connector 3.81×3P pluggable terminal block with screw lock
Pin	A (RS485 A), B (RS485 B), G (GND)
Baud Rate	600~230.4K bps
Data bits	8
Stop bit	1, 2
Parity bit	None, Odd, Even
Ethernet Port	EtherCAT 2x EtherCAT ports (IN/OUT), 10/100Mbps auto-negotiation, integrated switch functoin
Ethernet	1x RJ45 port (10/100Mbps, auto MDI/MDIX)
Default IP	192.168.0.7
Gateway IP	192.168.0.1
LED Indicators	PWR, WORK, 485, ECAT
Reload Button	Press for 3–15s to restore factory settings
Type-C	Debugging interface for troubleshooting
EMC Protection	IEC 61000-4-2(ESD): 6kV contact, 8kV air IEC 61000-4-5(Surge): 2kV common mode, 1kV differential mode for power; 2kV for Ethernet/RS485 IEC 61000-4-4(EFT): 2kV for power, 1kV for Ethernet/RS485
Isolation	Isolation for both serial, Ethernet, CAN, and power
Dimension	120×85×30mm (without terminals/rail); 137.3×30×109.3mm (with terminals/rail)
Installation	DIN rail mounting, aluminum housing
Operating Temperature	-40°C to +85°C
Storage Temperature	-40°C to +105°C (non-condensing)
Operating Humidity	5%–95% (non-condensing)
Software Protocol	EtherCAT slave to Modbus RTU/TCP master
EtherCAT protocol	Up to 128 TXPDO and 128 RXPDO groups in EtherCAT, with 128 variables per group
Modbus protocol	Edge data collection and computation for up to 2,000 data points
Setup	Setup tool on PC
