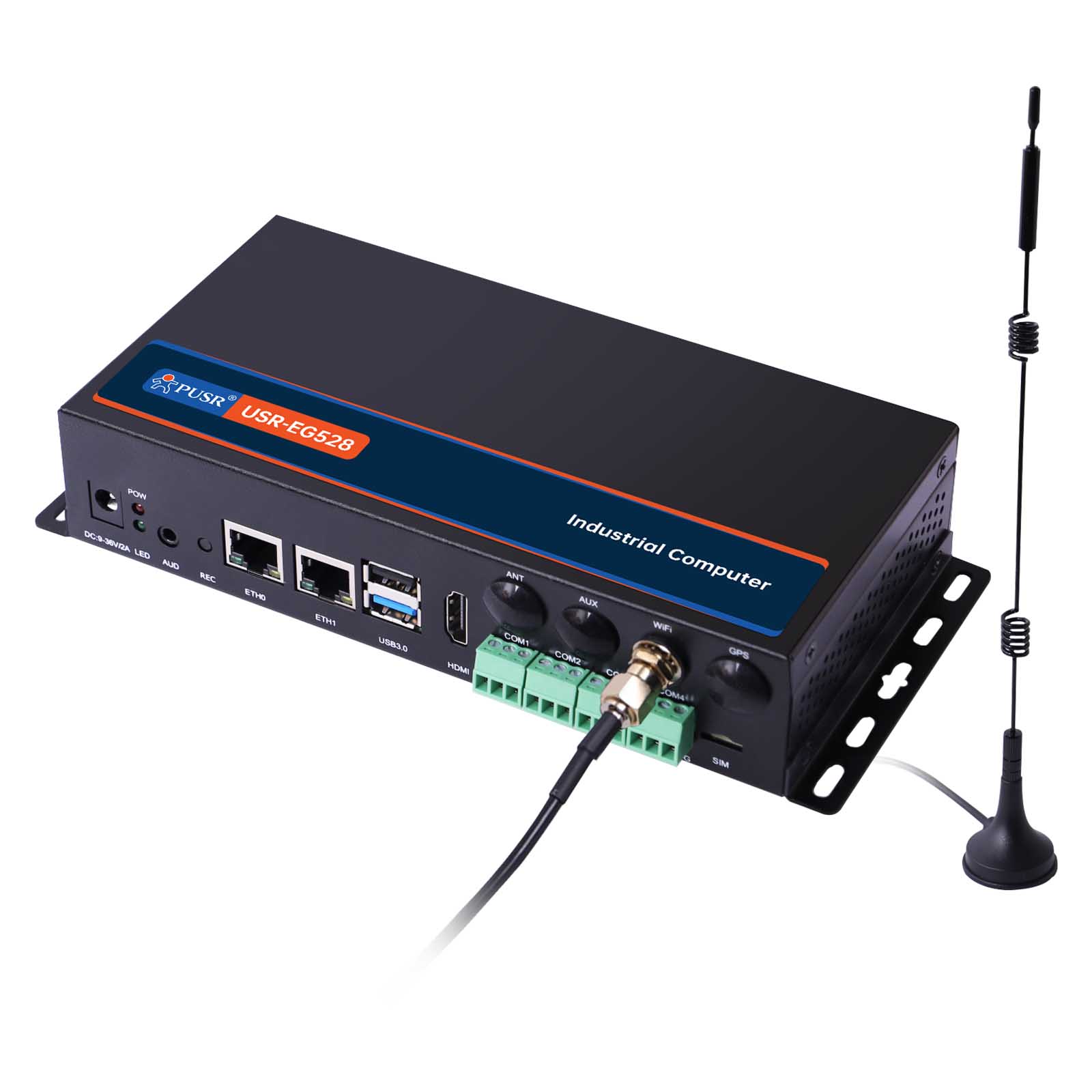

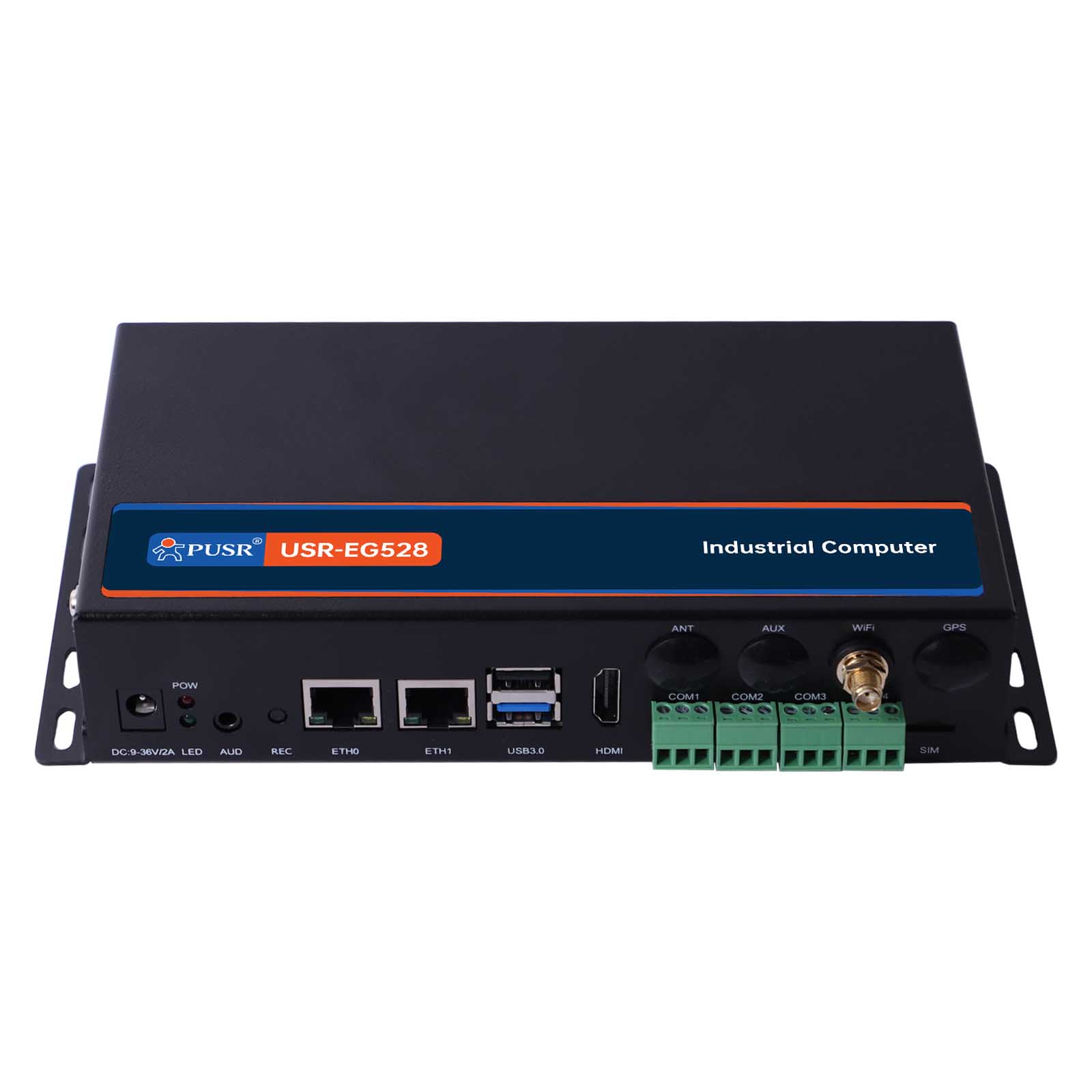

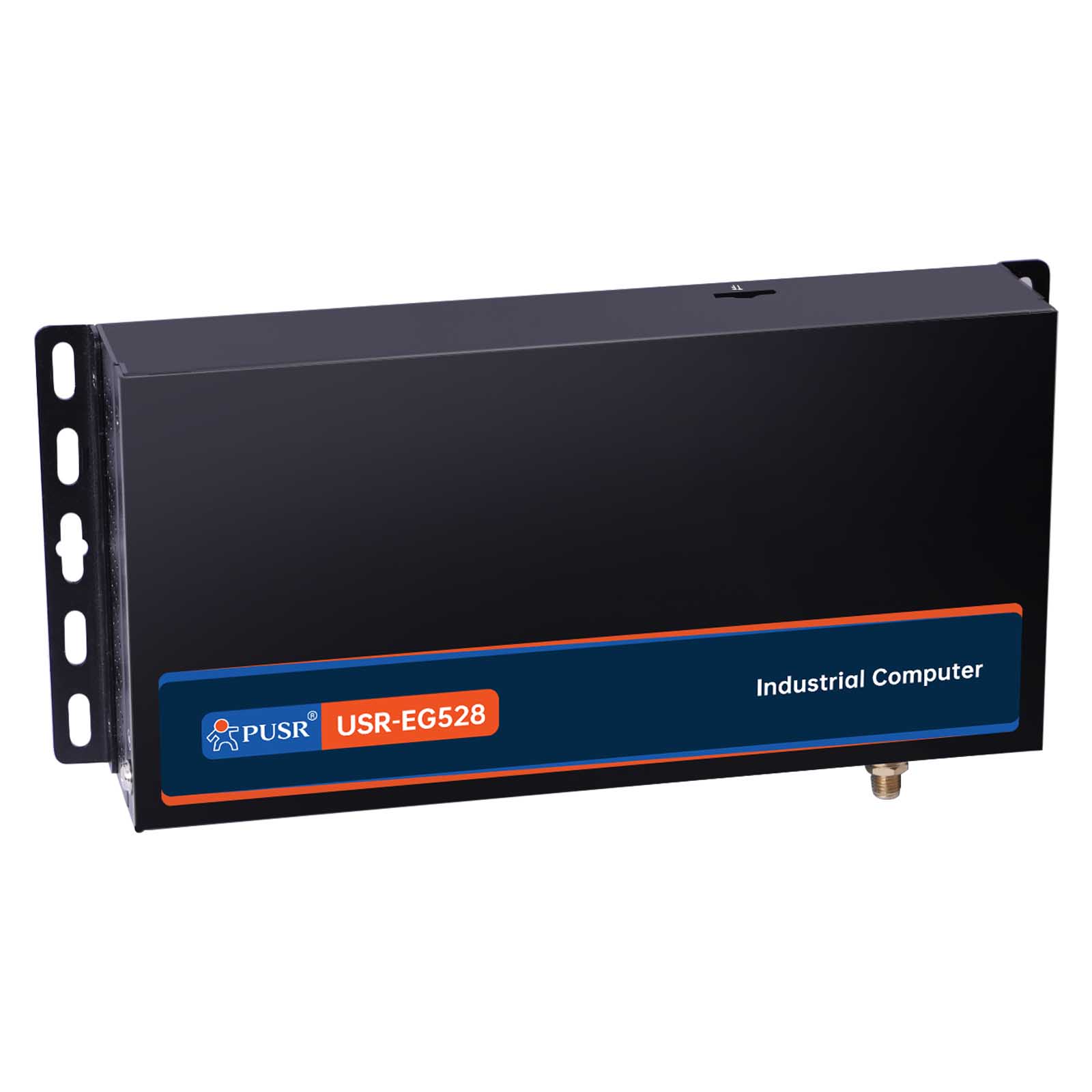

USR-EG528 (USR-EG528K-EW) to przemysłowy komputer sterujący z systemem Linux oparty na architekturze ARM. Jest wyposażony w czterordzeniowy procesor Cortex-A53 64-bitowy RK3562 o częstotliwości taktowania 2,0 GHz. Obsługuje różne metody łączności, takie jak Wi-Fi i Ethernet. Posiada bogaty zestaw interfejsów wejścia/wyjścia, w tym 2x porty USB, 2x porty szeregowe RS485 oraz 2x porty szeregowe RS485/RS232.
Jeśli chodzi o oprogramowanie układowe, urządzenie jest wyposażone w standardowy system Ubuntu 24.04 oraz silnik przetwarzania brzegowego WukongEdge. Dzięki prostej konfiguracji umożliwia ono gromadzenie danych, przetwarzanie brzegowe oraz generowanie raportów w chmurze. Urządzenie ma fabrycznie zainstalowaną najnowszą wersję Node-RED z funkcją programowania metodą „przeciągnij i upuść”, co pozwala na natychmiastowe wdrożenie logiki biznesowej.
Wysokowydajny procesor, różne metody sieciowe i interfejsy sprzętowe, wraz ze starannie zaprojektowanymi funkcjami oprogramowania układowego, umożliwiają zastosowanie tego urządzenia w różnych obiektach przemysłowych, szybko realizując aplikacje do gromadzenia, monitorowania i analizy danych.
Wydajny procesor klasy przemysłowej
Czterordzeniowy procesor Cortex-A53 64-bitowy o częstotliwości taktowania do 2,0 GHz.
Standardowe środowisko Ubuntu 24.04
- Wstępnie skonfigurowane z kompletnym zestawem narzędzi programistycznych i interfejsów API
- Zawiera obszerną dokumentację sterowników sprzętowych
- Obejmuje instrukcje instalacji popularnych aplikacji (Docker, ToDesk itp.)
Bogaty interfejs sprzętowy
- Zasilanie: szeroki zakres napięcia wejściowego 9–36 V, z gniazdem DC 5,5 x 2,1 mm
- Porty Ethernet: 2x porty Fast Ethernet 10/100 Mb/s RJ45
- Porty szeregowe: 2x RS485, 2x RS485/RS232
- Porty USB: 1x port USB 3.0, 1x port USB 2.0
- Inne: 1x port HDMI, 1x interfejs audio
Wbudowany silnik WukongEdge
Silnik WukongEdge łączy w sobie takie funkcje, jak zarządzanie bramami sieciowymi, przetwarzanie brzegowe, monitorowanie danych lokalnych oraz programowanie sterowników PLC. W połączeniu z urządzeniem EG528 pozwala użytkownikom na szybkie wdrażanie aplikacji projektowych.
Topologia aplikacji
USR-EG528 jest wyposażony w rozbudowane zasoby interfejsów sprzętowych. Jego interfejs północny obsługuje połączenia z szeroką gamą urządzeń, natomiast interfejs południowy umożliwia dostęp do Internetu przez WiFi. Umożliwia to monitorowanie i sterowanie urządzeniami końcowymi w czasie rzeczywistym, a także szybki transfer danych między interfejsami północnym i południowym.
Wbudowany lokalny system SCADA/HMI
- Wydajna konfiguracja danych, kompletne gromadzenie danych na miejscu w zaledwie trzech krokach
- Umożliwia lokalne monitorowanie i sterowanie danymi, spełniając wymagania dotyczące spersonalizowanego doświadczenia wizualnego
Pozyskiwanie i konwersja danych z wielu protokołów przemysłowych
- Obsługa szerokiej gamy protokołów: Możliwość pozyskiwania i konwersji danych z szerokiej gamy protokołów przemysłowych, w tym IEC 61850, IEC 104, DLT645, DNP3.0 i BacNet
- Szeroka kompatybilność z sterownikami PLC: Płynna komunikacja z głównymi markami sterowników PLC, takimi jak Siemens, Mitsubishi, Omron, Modbus, Delta i Fatek
Kopia zapasowa w wielu sieciach – stabilna i bezpieczna
- Redundancja w wielu sieciach: obsługa łączności internetowej przez Wi-Fi i Ethernet
- Bezpieczna sieć: wbudowane funkcje routingu, VPN i zapory sieciowej zapewniające bezpieczną i wysoce wydajną komunikację sieciową
- Wbudowane zabezpieczenia: wbudowane funkcje routingu, VPN i zapory sieciowej zapewniające bezpieczną i wysoce wydajną komunikację sieciową
Natywny Node-RED, elastyczne programowanie
Dzięki wbudowanemu narzędziu do wizualnego programowania Node-RED oraz silnikowi WukongEdge użytkownicy mogą bez wysiłku tworzyć przepływy przetwarzania danych za pomocą interfejsu typu „przeciągnij i upuść” — eliminując konieczność zajmowania się podstawową logiką gromadzenia danych. Wdrażaj szybciej i wyprzedzaj konkurencję.
Zdalne zarządzanie i monitorowanie
Skorzystaj z naszej platformy chmurowej PUSR, aby zdalnie konfigurować urządzenia, programować w Node-RED oraz przeprowadzać konserwację operacyjną na poziomie komercyjnym — wszystko to bez konieczności opuszczania biurka.
Konstrukcja o wysokiej niezawodności
- Aluminiowa obudowa: zapewnia skuteczne odprowadzanie ciepła, gwarantując stałą wydajność
- Szeroki zakres napięcia zasilania: 9–36 V DC z zabezpieczeniem przed odwróceniem biegunowości
- Szeroki zakres temperatur pracy: -25°C ~ +75°C do zastosowań przemysłowych
- Wysoka ochrona EMC: gwarantuje stabilną pracę w trudnych warunkach
- Zabezpieczenie typu watchdog: podwójny watchdog sprzętowy i programowy zapewniający stabilną pracę
- Zewnętrzne gniazdo kart TF: rozszerza możliwości pamięci masowej
Zawartość zestawu USR-EG528 (USR-EG528K-EW):
- USR-EG528K-EW (wersja z WiFi)
- antena przyssawkowa WiFi
- kabel Ethernet
- 4x złącza zasilania (terminal block)
Najważniejsze cechy:
- Wersja EW (wersja WiFi)
- ARM oparty na architekturze IPC: Cortex-A53 2.0GHz
- System operacyjny Ubuntu: Ubuntu 24.04, oryginalny Node-RED
- Przetwarzanie brzegowe: silnik WukongEdge, obsługa wielu protokołów magistrali polowej
- Interfejsy wejścia/wyjścia: 2x RS485, 2x RS485/RS232, 2x porty Fast Ethernet 10/100 Mb/s, 2x porty USB, HDMI, audio
|
USR-EG528 (USR-EG528K-EW)
|
|
|
CPU
|
Rockchip RK3562, quad-core 64-bit Cortex-A53, main frequency up to 2.0GHz |
|
GPU
|
ARM G52 2EE,
Support openGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1,
High performance dedicated 2D processor. |
|
NPU
|
1.0TOPS @ INT8
Support Caffe/Mxnet/TensorFlow/TFLite/ONNX/Darknetframeworks. |
|
OS
|
Ubuntu 24.04 |
|
RAM
|
DDR4 |
|
ROM
|
eMMC 32GB |
|
SD Storage
|
External SD card interface |
|
Network
|
Ethernet: 2x 10/100M RJ45 Ethernet port
WiFi: Dual band: IEEE 802.11 a/b/g/n/ac/ax
2.4G: 2.400~2.4835 GHz
5.8G: 5.150~5.850GHZ |
|
GPS
|
Sensitivity: -162dBm
Receive frequency: 1575.42MHz
Satellite channel: 20 channels
Accuracy: <10m
The GPS function is only available for GL version |
|
SIM
|
Nano SIM (Single SIM card by fault, Dual SIM card can be customized) |
|
HDMI
|
HDMI output, 1.4, 60Hz, 1080P |
|
RTC
|
Built-inRTC clock battery |
|
USB
|
1x USB 2.0 HOST
1x USB 3.0 OTG (Compatible with upgrading, HOST by default) |
|
LED
|
1x power, red
1x SYS, green, flashing after start up |
|
Key
|
1x update key, for updating firmware |
|
Serial
|
2x RS485
2x RS485/RS232 |
|
Power input
|
DC 9-36V, DC socket, 5.5 x 2.1mm |
|
Weight
|
WiFi: 340g |
|
Operating temperature
|
-25-75°C |
|
Storage temperature
|
-25-80°C |
|
Operating humidity
|
5%-95% |
|
Video Codec
|
Support 4K 60fps H.265/H.264 decoder
Support 1080P 100fps H.265/H.264 encoder
Support 8M ISP and HDR |
|
Language
|
English by default |
|
Software
|
|
|
Edge computing
|
Edge acquisition, edge computing, active reporting...
Up to 2000 data points |
|
Protocol conversion
|
Modbus, Json, IEC104, IEC61850, BACnet, OPC UA, SL651, DNP 3.0 |
|
Acquisition protocol
|
Mainstream PLC protocols, Modbus TCP/RTU, DTL645, IEC104, IEC61850, BACnet IP |
|
Open CPU
|
Linux Ubuntu 24.04 OS, support C/C++ programming, built-in Node-RED, support installing Docker |
