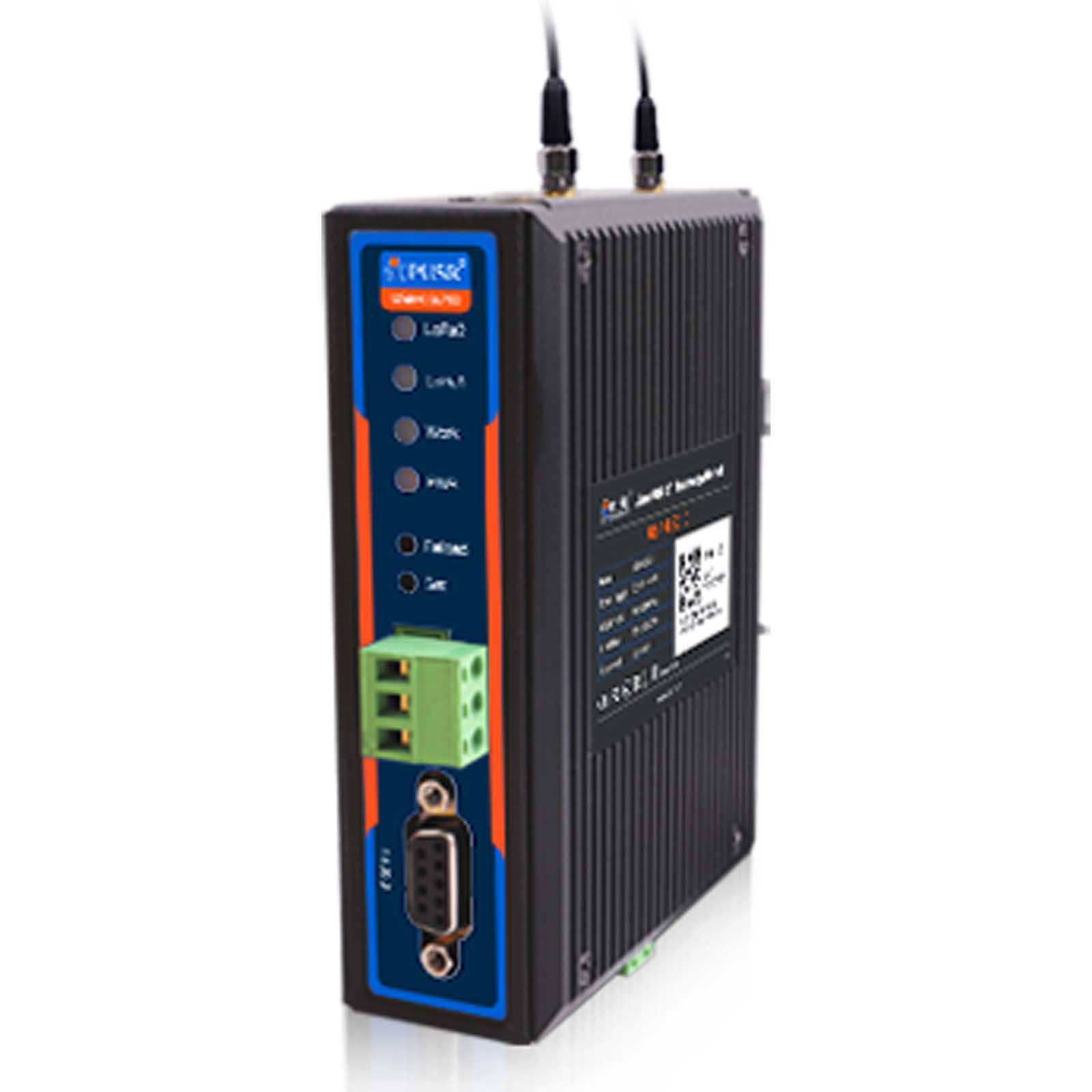

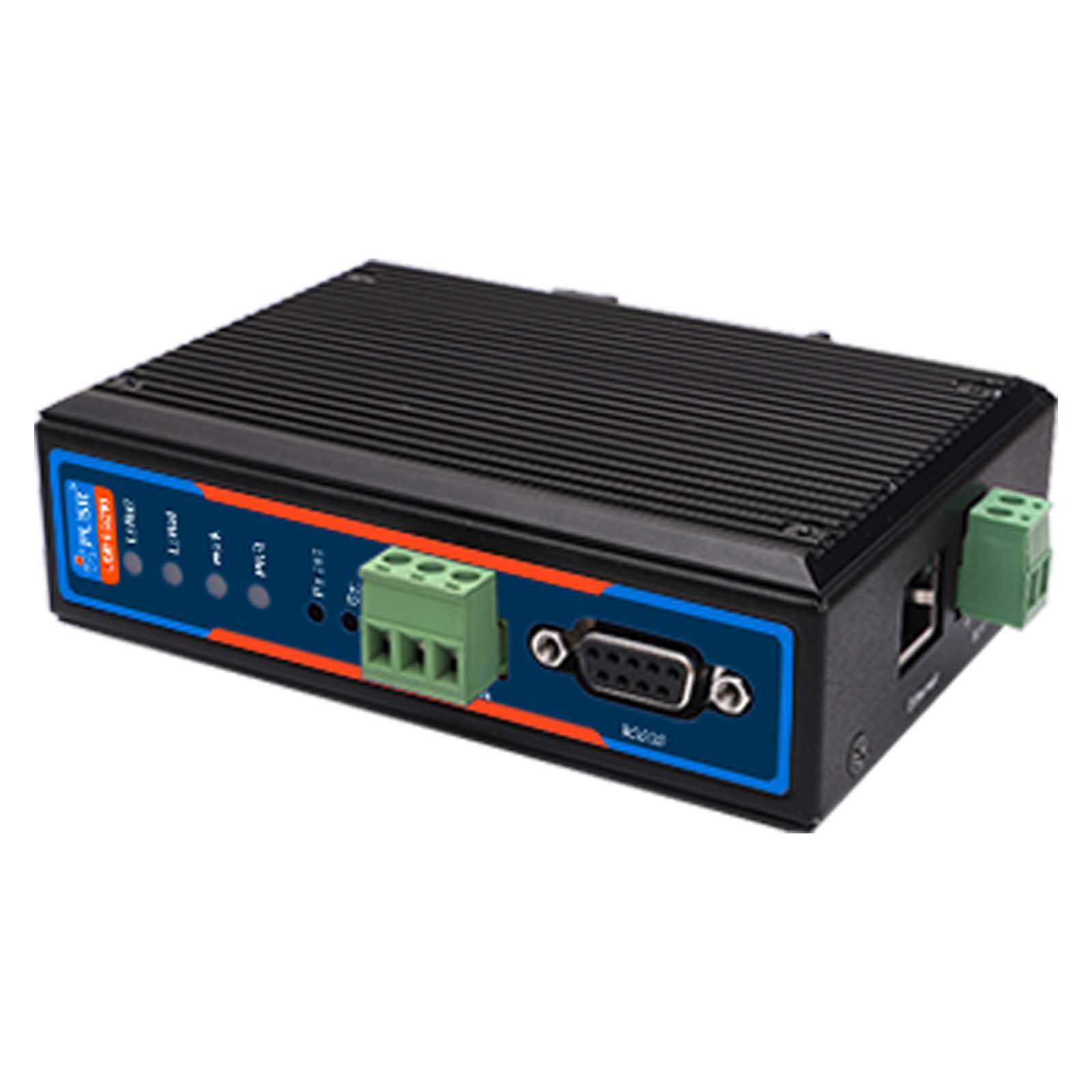

to przemysłowa brama brzegowa LoRa w metalowej obudowie. Bramka LoRa może łączyć się w kierunku upstream z prywatnymi serwerami, chmurą PUSR Cloud lub platformami Alibaba Cloud za pośrednictwem sieci Ethernet, natomiast w kierunku downstream komunikuje się z różnymi węzłami (takimi jak USR-LG206-H, USR-DR216-H, USR-LG207-H-IO1) poprzez wbudowane dwukanałowe moduły radiowe LoRa.
System obsługuje gromadzenie danych w chmurze i na obrzeżach sieci, zdalne sterowanie, generowanie raportów z inicjatywy urządzeń oraz przesyłanie informacji o stanie. USR-LG210 ma zastosowanie w takich dziedzinach, jak rolnictwo, magazynowanie, zarządzanie energią w budynkach, inteligentne pomiary oraz inteligentna ochrona przeciwpożarowa.
Brama brzegowa LoRa
USR-LG210 to przemysłowa brama brzegowa LoRa przeznaczona do bezprzewodowej transmisji danych na duże odległości, zdalnego monitorowania wejść/wyjść oraz pozyskiwania danych na obrzeżach sieci. Zapewnia stabilną komunikację w złożonych środowiskach przemysłowych i umożliwia wydajne łączenie urządzeń w sieć na odległości do 8 km. Dzięki stabilnym i elastycznym możliwościom sieciowym znajduje szerokie zastosowanie w takich obszarach, jak inteligentne rolnictwo, monitorowanie magazynów, zarządzanie energią w budynkach, inteligentne pomiary oraz inteligentne systemy przeciwpożarowe.
Podstawowe funkcje
Urządzenie USR-LG210 pełni rolę centralnej bramy, łączącej się z platformą chmurową lub centrum sterowania za pośrednictwem sieci Ethernet, interfejsów RS232 lub RS485. Dzięki bezprzewodowej komunikacji LoRa brama łączy się z wieloma węzłami LoRa typu USR-LG207 w celu zdalnego pozyskiwania danych, komunikacji z urządzeniami oraz sterowania. System może współpracować z czujnikami, zaworami elektromagnetycznymi i innym sprzętem przemysłowym, dzięki czemu nadaje się do zastosowań w automatyce przemysłowej, inteligentnym monitorowaniu oraz w ramach Internetu rzeczy (IoT).
Przejrzysta transmisja danych
Po podłączeniu urządzeń końcowych do bramy LG210 za pośrednictwem węzłów LoRa brama umożliwia lokalne zarządzanie siecią, zapewniając uporządkowaną transmisję danych między wieloma węzłami bez zakłóceń między nimi. Jednocześnie szyfrowana komunikacja gwarantuje szybką i bezpieczną transmisję danych od urządzenia końcowego do chmury.
Pozyskiwanie danych na obrzeżach sieci dla wydajności w czasie rzeczywistym
Urządzenie USR-LG210 umożliwia inteligentne pozyskiwanie danych na obrzeżach sieci, konwersję protokołów oraz raportowanie w chmurze w czasie rzeczywistym dla przemysłowych zastosowań IoT. Obsługując pakiety danych w formatach MQTT, TCP, UDP i JSON, płynnie łączy urządzenia Modbus z platformami chmurowymi.
Rozwiązanie sieciowe z przekaźnikami LoRa o dalekim zasięgu
Zwiększ zasięg komunikacji LoRa dzięki inteligentnej sieci przekaźników. Urządzenie LG210 obsługuje transmisję wieloprzekaźnikową, zapewniającą stabilną komunikację w środowiskach przemysłowych charakteryzujących się dużymi odległościami i licznymi przeszkodami.
Zdalne monitorowanie i sterowanie wejściami/wyjściami za pośrednictwem LoRa
Urządzenie LG210 w połączeniu z wersją LG207 IO umożliwia niezawodne zdalne pozyskiwanie danych z wejść/wyjść oraz sterowanie nimi w zastosowaniach związanych z automatyką przemysłową i monitorowaniem.
Transmisja danych na duże odległości
W połączeniu z urządzeniem LG207 zasięg komunikacji może wynosić nawet 8 kilometrów. W połączeniu z urządzeniem DR206 zasięg komunikacji może wynosić nawet 4,5 kilometra.
Zaawansowane funkcje sieci przemysłowych
Urządzenie LG210 łączy w sobie konwersję protokołów, komunikację z dwoma gniazdami, pakiety sygnałów kontrolnych, zabezpieczenia klasy przemysłowej oraz łączność z chmurą, co pozwala na tworzenie niezawodnych wdrożeń IoT.
Wniosek o wydanie pozwolenia na budowę
Duże budynki biurowe wymagają zarządzania strefowego, np. w zakresie klimatyzacji i oświetlenia elektrycznego. W takiej sytuacji można zainstalować wiele urządzeń LG207, które zostaną podłączone do klimatyzatorów i oświetlenia w różnych strefach, umożliwiając niezależne sterowanie pracą urządzeń w każdym konkretnym obszarze.
Inteligentny monitoring warunków środowiskowych w magazynie
Urządzenie LG210 łączy się z czujnikami temperatury i wilgotności w magazynie, odbiera dane środowiskowe w czasie rzeczywistym i przesyła je na platformę monitorującą, co pozwala na efektywne zarządzanie magazynem i optymalizację zasobów.

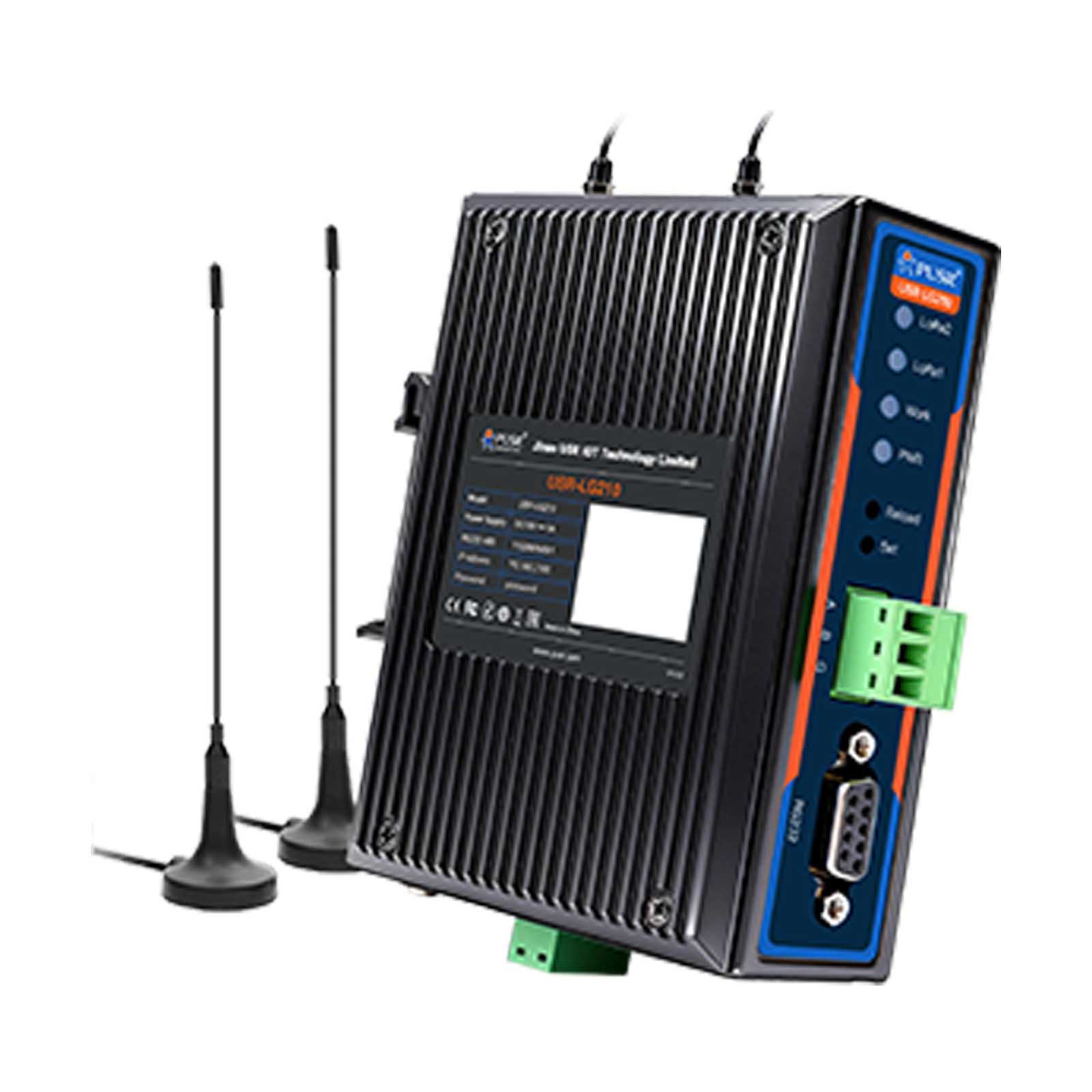

Zawartość zestawu:
- USR-LG210
- Kabel sieciowy
- 2x anteny LoRa z przyssawką
- Kabel szeregowy z wtykiem żeńskim i męskim
- Zasilacz 12V
Najważniejsze cechy:
- Transmisja o dużej mocy: bezprzewodowa transmisja na odległość do 8 km
- Przetwarzanie brzegowe: pozyskiwanie danych na obrzeżach sieci, obsługa 300 punktów danych, raportowanie w formacie JSON
- Duży zasięg: do 8 km, transmisja przekaźnikowa
- Konwersja protokołów: konwersja między protokołami Modbus TCP i RTU
- Zdalne sterowanie wejściami/wyjściami: w połączeniu z urządzeniem LG207 umożliwia zdalne sterowanie wejściami i wyjściami
- Zaprojektowana z myślą o trudnych warunkach przemysłowych: wytrzymała metalowa obudowa
- Zaawansowana ochrona przed zakłóceniami elektromagnetycznymi
- Stabilna pracą w zakresie temperatur od -40°C do +85°C
- Instalacja: montaż na ścianie lub na szynie DIN
- Porty szeregowe: RS232 i RS485
|
USR-LG210
|
|
|
Power
|
|
|
Power Supply
|
DC: 9-36V, standard 5.5*2.1 power jack, or 2-PIN 5.08mm ternimal blocks |
|
Working Current
|
Max: 0.75A@12V (Standard 12V/1A) |
|
Ethernet port
|
|
|
Ethernet port
|
1 * RJ45 connector, 10/100 compatible, |
|
LoRa
|
|
|
Radio Chip
|
SX1262 |
|
Frequency
|
860M~930M Hz |
|
Channel
|
2 * Channel |
|
Transmit Power
|
12 ~ 30 dBm |
|
Serial port
|
|
|
No.
|
1*RS232/RS485 |
|
Signal
|
RS232: Tx, Rx,G(public), DB9 female connector
RS485: A, B,G(public), 3-PIN terminal block
Note: RS232 and RS485 can't use simultaneously. |
|
Baud Rate
|
2400bps~230400bps |
|
Physical Property
|
|
|
Casing material
|
Metal & plasic casing |
|
Dimensions
|
108* 134 * 17.5 mm(Including terminal block and DIN rail kit) |
|
Installation
|
DIN rail mounting, wall mounting |
|
Operating temperature
|
-40℃ ~ +85℃ |
|
Storage temperature
|
-40℃ ~ +125℃ |
|
Operating humidity
|
5%~95%RH (Non-condensing) |
|
Storage humidity
|
1%~95%RH (Non-condensing) |
|
EMC protection
|
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV |
|
Software Function
|
|
|
Communication Protocol
|
TCP, MQTT |
|
Encryption
|
SSL 1.0/1.2 |
|
Modbus Gateway
|
Modbus TCP/RTU conversion |
|
Edge function
|
Edge acquisition, edge computing, up to 300 data points |
|
Config
|
PC software, serial AT command, network AT command |
|
Others
|
|
|
Set button
|
Set botton: reserved |
|
Reload button
|
Press and hold for 4~15 to reset to factory settings |
|
Indicators
|
PWR, Work, LoRa1, LoRa2 |
|
APPROVALS
|
|
|
Regulatory
|
CE, RoHS |
