Cyfrowy monitor zasilania INA740

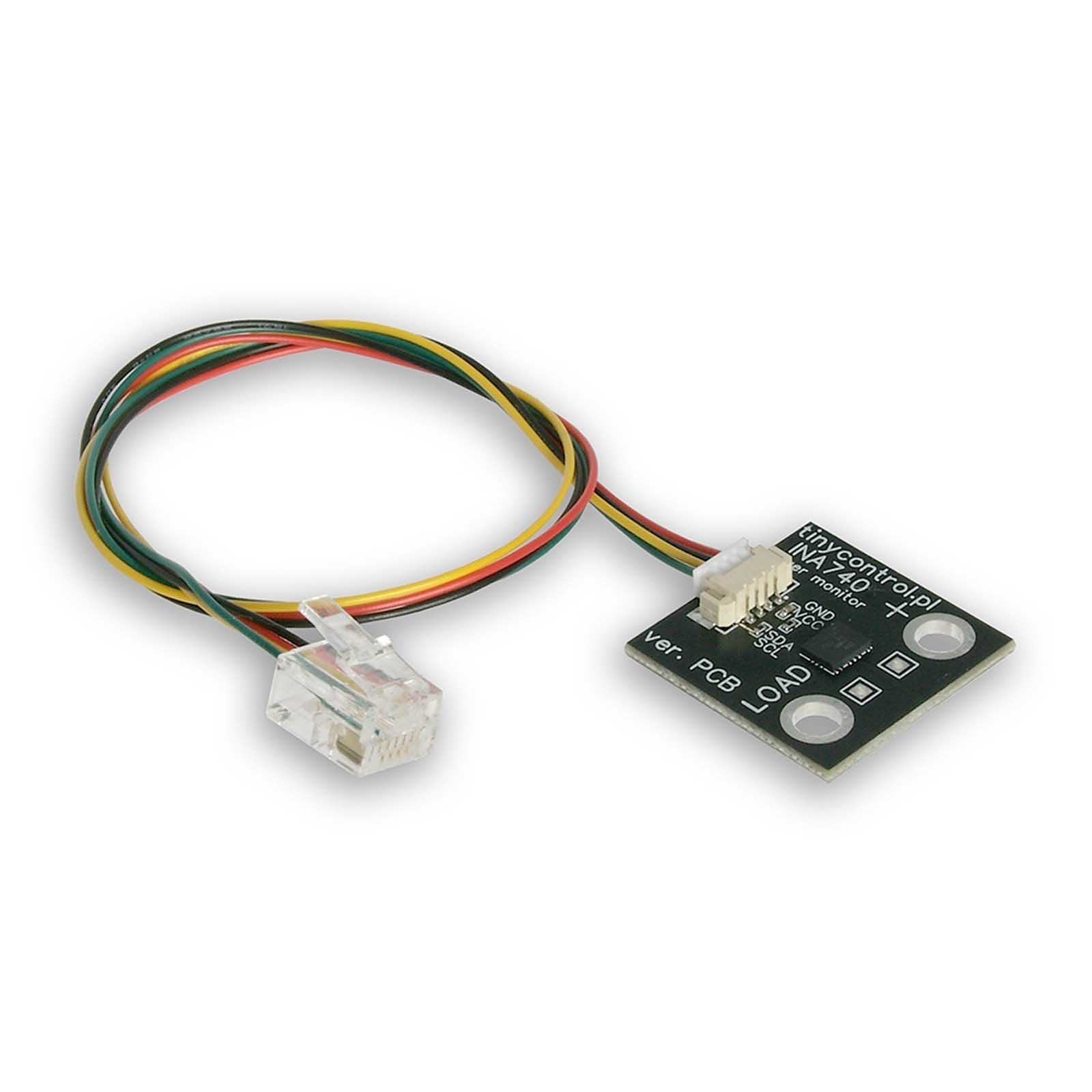

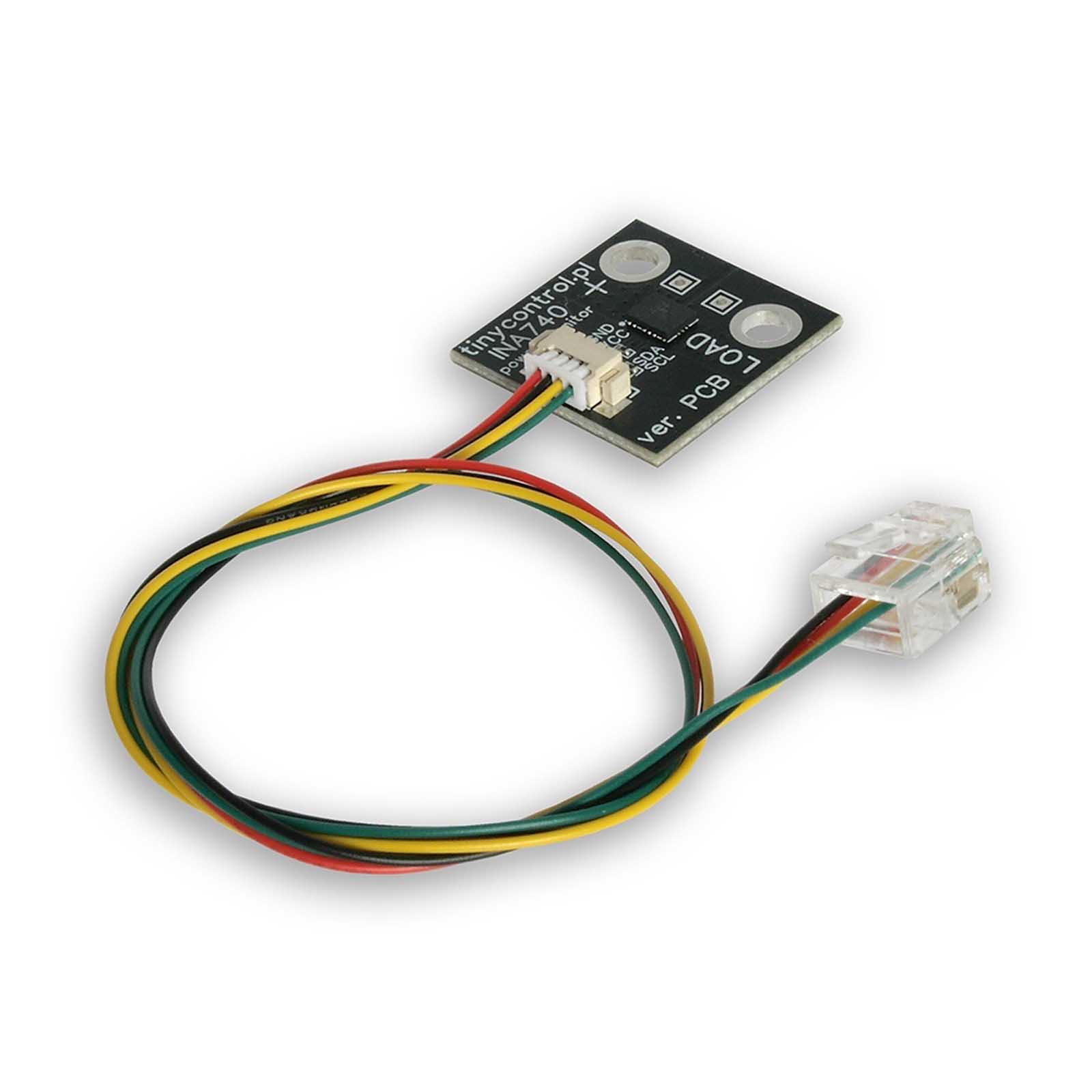

Cyfrowy monitor zasilania Tinycontrol INA740 to cyfrowy monitor mocy ze zintegrowanym elementem pomiaru prądu wraz z 16-bitowym przetwornikiem analogowo-cyfrowym delta-sigma zaprojektowanym specjalnie do zastosowań pomiaru prądu.
Urządzenie może mierzyć prądy do ±35 A ze wsparciem napięcia wspólnego do +85 V. INA740 raportuje prąd, napięcie magistrali, temperaturę układu scalonego, moc, energię i akumulację ładunku.
Zintegrowany czujnik temperatury ma dokładność ±2,5°C w zakresie temperatur złącza. Konstrukcja niskiego przesunięcia i dryftu wzmocnienia INA740 umożliwia stosowanie urządzenia w precyzyjnych systemach, które nie przechodzą kalibracji wielotemperaturowej podczas integracji systemu.
Czujnik komunikuje sie cyfrowo - magistrala I2C i jest obłsugiwany przez LK4 z firmwarem 1.42
Płytka czujnika ma jeden adres I2C i nie pozwala na podpięcie kilku czujników.
Uruchomienie

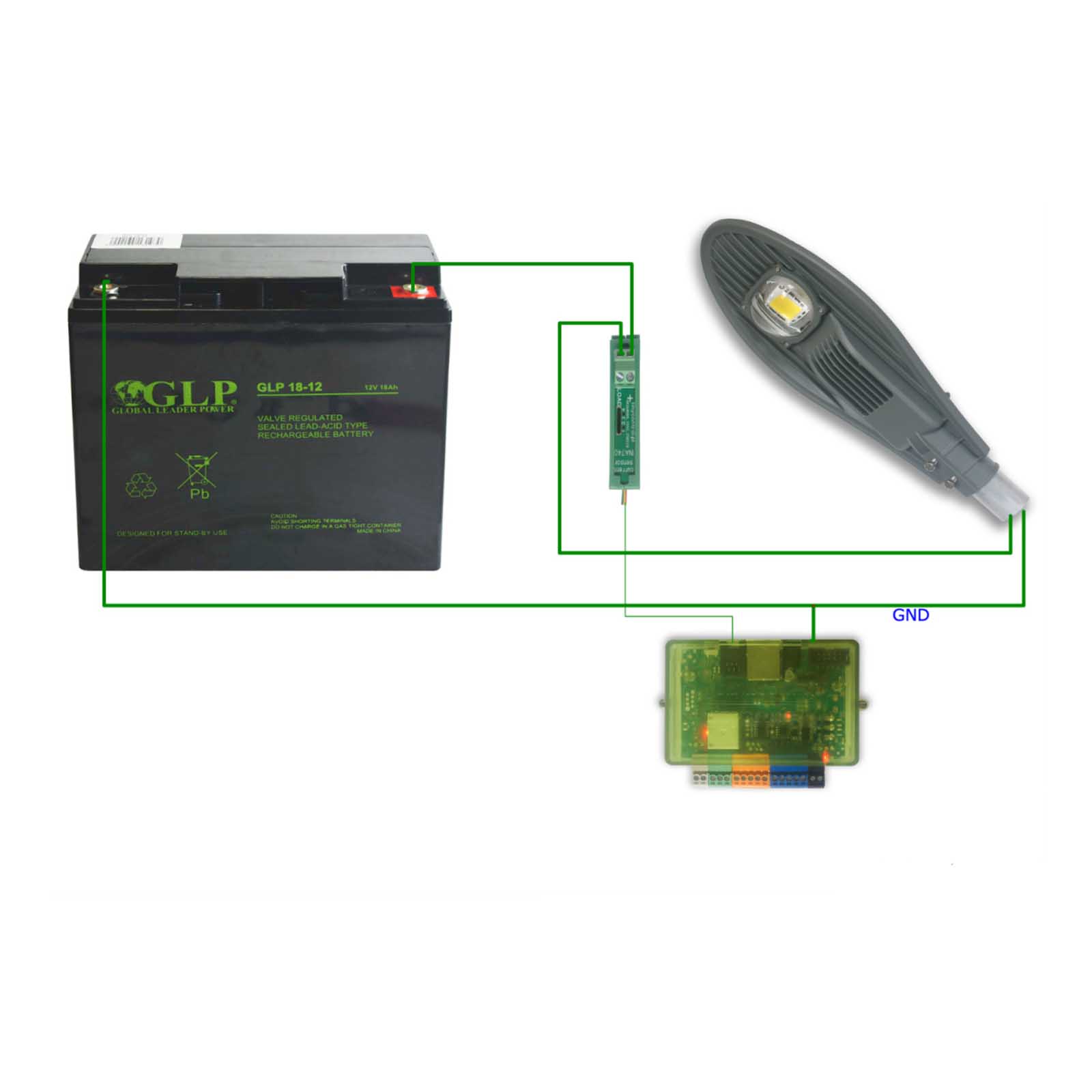

Czujnik należy podłączyć wg schematu, do pomiaru napięcia (oraz oczywiście mocy i energii) masa LK4 i masa obciążenia muszą być wspólne! W przypadku układu izolowanego można zrealizować tylko pomiar prądu.
Najważniejsze cechy:
- Zakres pomiaru prądu: ±35 A (dwukierunkowo)
- Zakres pomiaru napięcia: 0-85 V
- Rezystancja wewnętrzna (shunt): 800 µΩ
- Prąd przesunięcia: ±62.5 mA (maks)
- Dokładność pomiar mocy: ±1.6% (maks.)
- Dokładność pomiaru energii: ±2.1%(maks.)
- Dokładność czujnika temperatury: ±1.5°C przy 25°C (maks.)
- Rozdzielczość pomiarowa: 16bit
- Napięcie zasilania: 3,3V
- Otwory podłączeniowe: średnica 4,3 mm
- Wymiary: 25 x 26 x 6 mm
- Długość kabla: 270 mm
