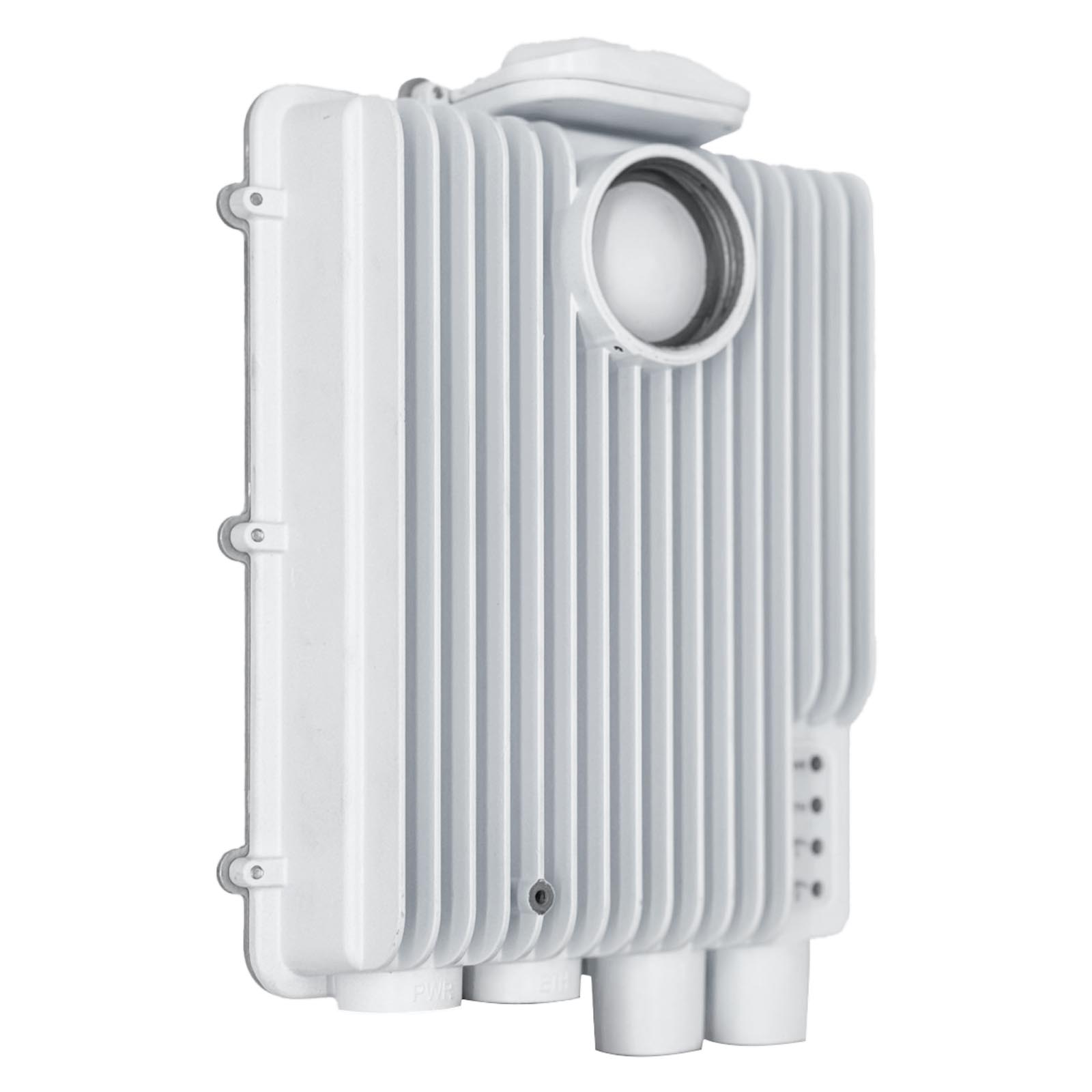

Mimosa B6x to nielicencjonowane radio typu punkt-punkt PtP do sieci typu backhaul w paśmie 6 GHz (częstotliwość 5150-6425 MHz). Łącze o dużej przepustowości, stworzone z myślą o rzeczywistych sieciach
Mimosa B6x to zewnętrzne urządzenie typu PtP. Działa w paśmie od 5,15 do 6,425 GHz. Urządzenie można podłączyć do anten kompatybilnych z mocowaniem typu "twist on" N5-X (antena nie wchodzi w skład zestawu). Wyposażone jest w nową technologię Wi-Fi 6E z OFDMA. Dzięki dostępowi do pasma 6 GHz urządzenie B6x osiąga wyjątkowo niskie opóźnienia (1 ms) przy łącznej prędkości do 3 Gb/s. Moc nadawcza wynosi 24 dBm. Kolejną zaletą jest wyższa niezawodność wynikająca z nowych funkcji przeciwdziałających zakłóceniom. Wysoką odporność gwarantuje certyfikat IP67.
Mimosa B6x to wysokowydajne, nielicencjonowane rozwiązanie typu backhaul, zaprojektowane z myślą o łączach o krótkim i średnim zasięgu w paśmie 5,15–6,425 GHz. Dzięki modułowej architekturze, zaprojektowanej z myślą o elastyczności i skalowalności, urządzenie obsługuje anteny typu twist-on N5-X, co pozwala na dostosowanie wdrożeń do szerokiego zakresu środowisk. Dzięki przepustowości sięgającej 3,0 Gb/s, niskim opóźnieniom i zaawansowanym funkcjom ograniczania zakłóceń, B6x zapewnia stałą wydajność tam, gdzie niezawodna łączność ma największe znaczenie.
Szybkość i niezawodność
Dzięki najnowszym technologiom Wi-Fi 6 oraz dostępowi do nowych pasm 6 GHz urządzenie B6x zapewnia wyjątkowo niskie opóźnienia przy prędkościach sięgających 3,0 Gb/s oraz wysoką niezawodność dzięki funkcjom redukcji zakłóceń.
Solidna konstrukcja i łatwość monitorowania
Bez wysiłku monitoruj stan połączenia dzięki platformie zarządzania Mimosa, która zapewnia natychmiastową ocenę i identyfikację problemów. Wyjątkowo wytrzymała konstrukcja klasy operatorskiej o stopniu ochrony IP67 gwarantuje, że B6x wytrzyma nawet najtrudniejsze warunki środowiskowe.
Wydajność łącza zwrotnego rzędu wielu gigabitów
Przepustowość do 3,0 Gb/s (IP) przy łącznej przepustowości kanału wynoszącej 320 MHz, co pozwala na tworzenie łączy o dużej przepustowości, spełniających współczesne wymagania w zakresie łączności szerokopasmowej.
Elastyczne, modułowe wdrożenie
Kompatybilność z antenami nakręcanymi Mimosa N5-X (8–30 dBi), co pozwala operatorom dostosować wydajność łącza w zależności od odległości i warunków otoczenia.
Synchronizacja GPS dla sieci skalowalnych
Synchronizacja nadajników/odbiorników z wykorzystaniem GPS umożliwia współlokację wielu urządzeń radiowych, poprawiając wydajność widmową i zapewniając czystsze ponowne wykorzystanie częstotliwości w miarę rozbudowy sieci.
Uproszczony wgląd w stan sieci
Monitoruj wydajność łączy w czasie rzeczywistym za pośrednictwem platformy zarządzania Mimosa, co ułatwia identyfikację problemów i optymalizację stanu sieci.
Na dłuższą metę
Narzędzie Mimosa Design Tool usprawnia planowanie i weryfikację wdrożeń PTP oraz PTMP za pomocą zaledwie kilku kliknięć na mapie. To intuicyjne narzędzie ułatwia ocenę łączności dzięki wykorzystaniu elementów wizualnych, takich jak rzeźba terenu, do oszacowania wydajności i niezawodności, automatycznie uwzględniając czynniki takie jak pogoda i zagęszczenie drzew.
Elastyczne opcje antenowe
Produkty serii X firmy Mimosa to najbardziej wszechstronne i modułowe rozwiązania radiowe w branży, oferujące sześć opcji wzmocnienia (8, 12, 16, 20, 25 lub 30 dBi). To niezwykle wytrzymałe rozwiązanie zapewnia rozszerzony zakres częstotliwości roboczych od 4,9 do 6,4 GHz oraz najlepszą w swojej klasie odporność na zakłócenia.
Przykłady zastosowania:
- Łącza typu "tower-to-tower" – rozszerz zasięg sieci dzięki łączom o dużej przepustowości między punktami agregacji.
- Łącza przekaźnikowe "ostatniej mili" – wypełnij luki tam, gdzie instalacja światłowodów jest nieopłacalna ze względu na koszty, ukształtowanie terenu lub trudności związane z uzyskaniem pozwoleń.
- Hybrydowe sieci światłowodowo-bezprzewodowe — uzupełnienie wdrożeń światłowodowych o elastyczne łącza bezprzewodowe w celu przyspieszenia wdrażania i obniżenia kosztów infrastruktury.
- Scenariusze szybkiego wdrożenia — szybkie zapewnienie łączności na obszarach o słabej dostępności usług lub trudno dostępnych, bez konieczności oczekiwania na wykopy lub uzyskanie pozwoleń.
Uwaga: Brak zasilacza w zestawie.
Najważniejsze cechy:
- obsługa standardu Wi-Fi 6E
- praca w częstotliwości 5150 - 6425 MHz
- maks. teoretyczna przepustowość 3 Gb/s
- praca w trybie klienta punkt-wielopunkt (PTMP)
- gigabitowy port Ethernet 10/100/1000 Mb/s
- 4x4 MU-MIMO, OFDMA, modulacja 1024 QAM
- zintegrowana antena o zysku 8 dBi
- moc nadawcza do 24 dBm
- stopień ochrony IP67
- autorskie złącze antenowe Mimosa N5-X twist-on
- współpracuje z antenami N5-X (N5-X12, N5-X16, N5-X20, N5-X25)
|
Mimosa B6x
|
|
Wydajność
|
|
Maksymalna przepustowość
|
Do 3 Gb/s w agregacji IP (pobieranie i wysyłanie) |
|
Protokoły
|
TDMA, TDMA-FD, Auto-TDD |
|
Opóźnienie (latency)
|
< 1 ms w trybie auto |
|
Radio
|
|
Modulacja
|
4x4 MU-MIMO, OFDMA 1024QAM |
|
Szerokość kanału
|
Pojedynczy lub podwójny kanał 160 MHz, agregacja kanałów 320 MHz |
|
Częstotliwość
|
5150 - 6425 MHz (uzależniona od lokalnych uwarunkowań prawnych) |
|
Maksymalna moc nadawcza
|
28 dBm |
|
Czułość odbioru (MCS0)
|
-47 dBm przy 1024 QAM
-50 dBm przy 160 MHz
-53 dBm przy 80 MHz
-56 dBm przy 40 MHz |
|
Zasilanie
|
|
Maksymalny pobór mocy
|
30 W |
|
Sposób zasilania
|
PoE lub gniazdo DC |
|
Ochrona przepięciowa ESD
|
6 kV |
|
Zasilanie PoE
|
Pasywne PoE, 48 - 56 V (PoE injector nie jest dołączony) |
|
Właściwości fizyczne
|
|
Wymiary
|
Wysokość: 290 mm (11.4")
Szerokość: 167 mm (6.6”)
Głębokość: 89 mm (3.5”) |
|
Waga
|
1.7 kg (3.7 lbs) |
|
Złącze antenowe
|
N5-X twist-on |
|
Materiał obudowy
|
Aluminium |
|

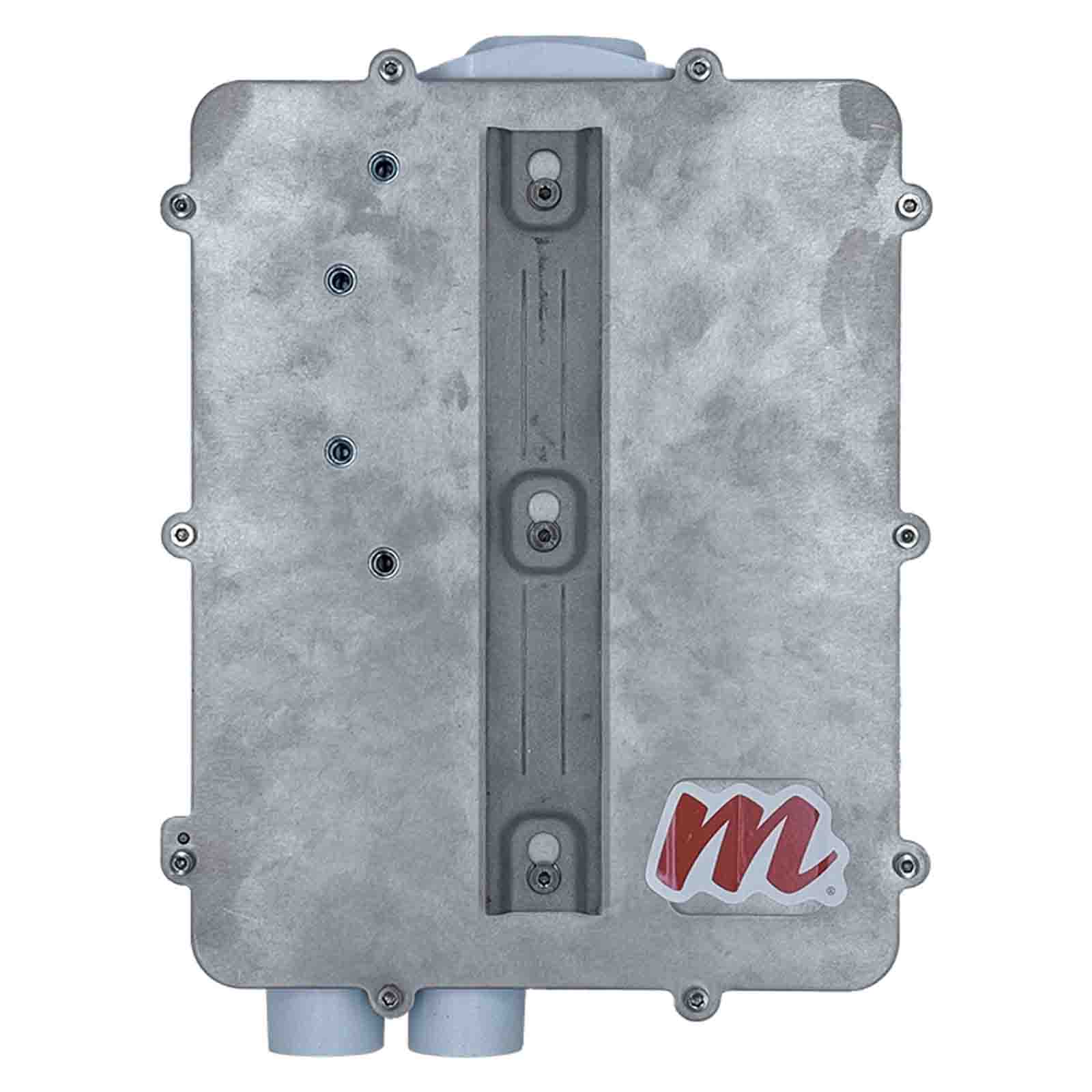

Montaż
|
Wymaga dwóch dwóch opasek zaciskowych do montażu na słupie o średnicy 30 - 90 mm |
|
Właściwości środowiskowe
|
|
Ochrona środowiskowa
|
IP67 |
|
Dopuszczalna temperatura pracy
|
Od -40 do 55 st. C |
|
Dopuszczalna wilgotność powietrza
|
5%-100% kondensująca |
|
Dopuszczalna wysokość nad poziomem morza
|
Maksymalnie 4420 m n.p.m. |
|
Wstrząsy i wibracje
|
ETS 300-019-2-4 klasa 4M5 |
|
Główne funkcje / właściwości
|
|

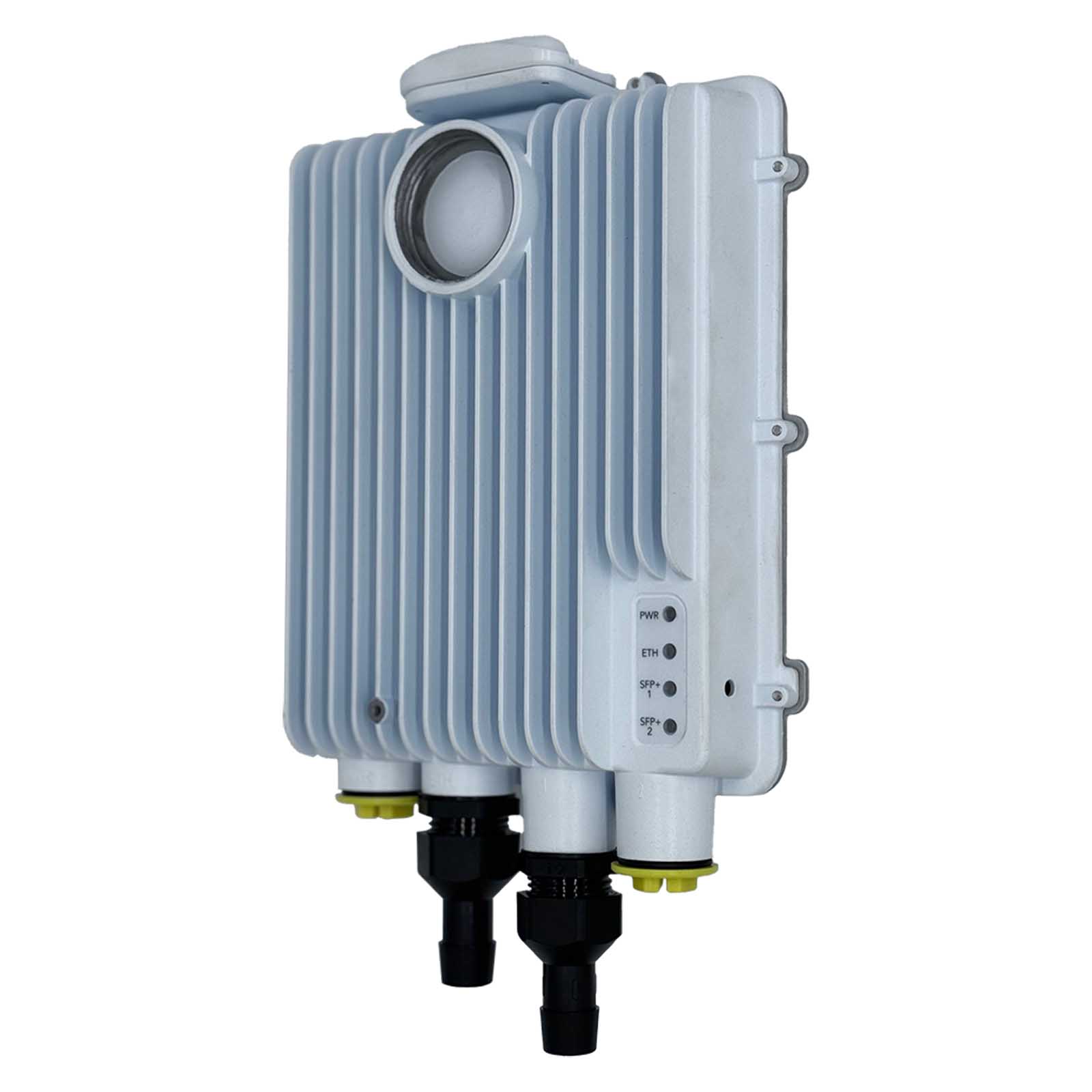

Sloty SFP+
|
2 sloty SFP+ o przepustowości do 10 Gb/s, możesz zastosować moduły SM lub MM (wkładek nie ma w zestawie) |
|
Porty gigabit Ethernet
|
1 port 10/100/1000 BASE-T |
|
Dual Link
|
Dwa radia 2x2 pracują z niezależnymi, asymetrycznymi kanałami i obsługują automatyczną adaptację połączenia
Automatyczne równoważenie obciążenia pomiędzy 2 kanałami (łącznie 4 strumienie MIMO) |
|
Zarządzanie
|
Mimosa Cloud, MMP
SNMPv2 i Syslog
HTTPS
Interfejs graficzny Web w oparciu o HTML 5 |
|
Zarządzanie spektrum Smart
|
Aktywne skanowanie, monitorowanie i zapisywanie do logów występujących zakłóceń w danych kanałach
Dynamiczna, automatyczna optymalizacja kanałów i wykorzystywanej szerokości kanałów |
|
Zabezpieczenia
|
128 bitowe szyfrowanie AES PSK ze wsparciem sprzętowym |
|
QoS
|
4 klasy QoS z konfigurowaniem priorytetu użytkownika, kolejkowanie, ważone kolejkowanie z równoważeniem obciążenia, MIR, CIR, limitowanie przepustowości |
|
Lokalizacja GPS
|
GNSS-1 (GPS + GLONASS) |
|
Kolokacja, synchronizacja
|
Synchronizacja 1PPS GPS TX/RX do kolokacji
Możliwość ustawienia stosunku przepustowości upstream/downstream |
