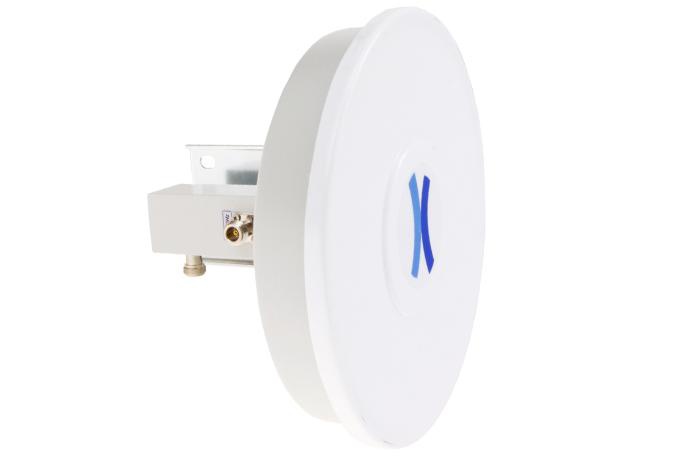

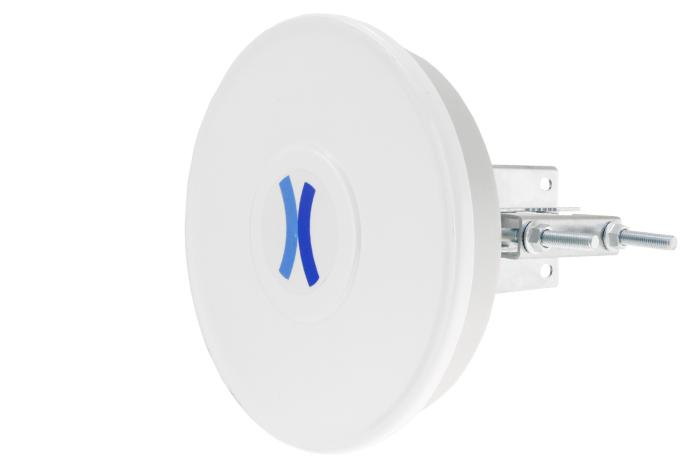

DishEter 20 HV

DishEter 20 HV to antena paraboliczna dwupolaryzacyjna z dwoma wejściami antenowymi pracującymi z ortogonalnymi polaryzacjami liniowymi.

Układ zwierciadeł Cassegraina ze zmodyfikowanym zwierciadłem dodatkowym zapewnia redukcję poziomu listków bocznych i zawężenie wiązki głównej charakterystyki promieniowania.

Wyprofilowany i wydłużony kołnierz głównego zwierciadła anteny pozwala na redukcję promieniowania bocznego, dzięki czemu antena nadaje się do montowania w miejscach, gdzie występują inne systemy działające w tym paśmie, zapewniając minimalizację ich wpływu na tworzone łącze.

Antena posiada również mniejszą masę i wymiary w porównaniu do konkurencyjnych rozwiązań, co znacznie ułatwia jej montaż i wizowanie w przypadku wykorzystania w budowie linków o wysokiej przepustowości. Antena doskonale nadaje się do zastosowania w łączach wykorzystujących technologię 2x2 MIMO standardu 802.11n.

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	5.47 – 5.9 GHz
Zysk energetyczny dla polaryzacji pionowej	20 dBi
Zysk energetyczny dla polaryzacji poziomej	20 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	-45 dB
Separacja pomiędzy złączami	>30 dB
Kąt promieniowania w płaszczyźnie pionowej	14-18 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	14-18 ° dla -3dB
VSWR	<1.7
Impedancja	50 Ohm
Listki boczne	AZYMUT
Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	26-72 mm
Wymiary	263x190 mm
Wymiary czaszy	ø 263 mm
Wymiar opakowania	28/28/20 cm
Waga całkowita	1650 g
Waga z uchwytem	1354 g
Waga bez uchwytów	736 g
Gwarancja	36 m-cy
