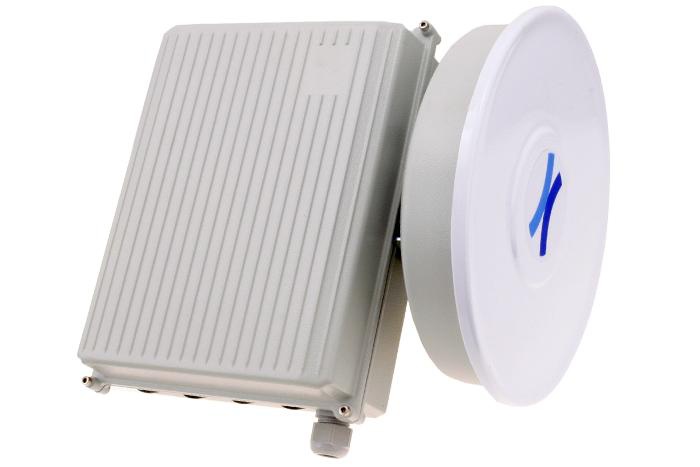

DishEter BOX 20 HV

DishEter BOX 20 HV to dwupolaryzacyjna antena paraboliczna o bardzo dobrych wartościach parametrów elektrycznych z zachowaniem małych gabarytów, stanowiąca doskonałą alternatywę dla panelowych anten dwupolaryzacyjnych wykonanych w technologii mikropaskowej, które ze względu na zastosowanie materiałów dielektrycznych cechują się z założenia większymi stratami.

Wyprofilowany i wydłużony kołnierz anteny ogranicza promieniowanie boczne, dzięki czemu antena może być instalowana w bezpośrednim sąsiedztwie innych anten nie powodując interferencji. Antena posiada również zredukowany poziom listków bocznych i zawężoną wiązka główna ograniczając w ten sposób poziom zakłóceń odbieranych przez kartę radiową.

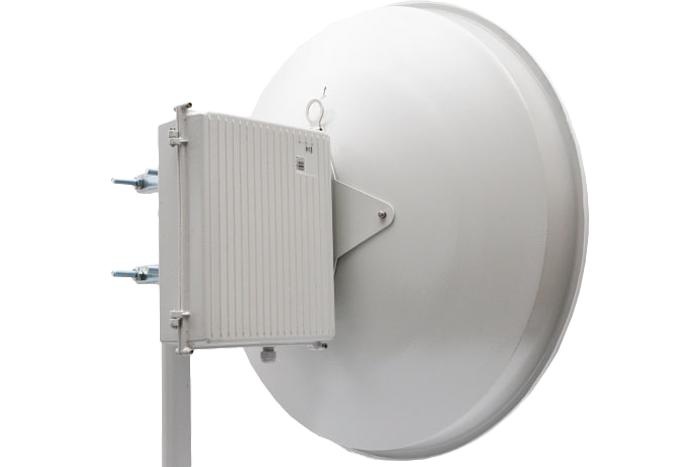

Zintegrowana z anteną hermetyczna obudowa aluminiowa tworzy klatkę Faradaya, chroniąc umieszczoną wewnątrz elektronikę przed wpływem pola elektrostatycznego. Rozmiary obudowy pozwalają na swobodne umieszczenie wewnątrz płyt: RB912/911, 411/AH, 433/AH, 493/AH, Ubiquiti Rocket itp. za pomocą dołączonych do zestawu metalowych tulejek dystansowych. Karta/karty radiowe wymagają zastosowania pigtaili z końcówką N/Męską do połączenia z anteną.

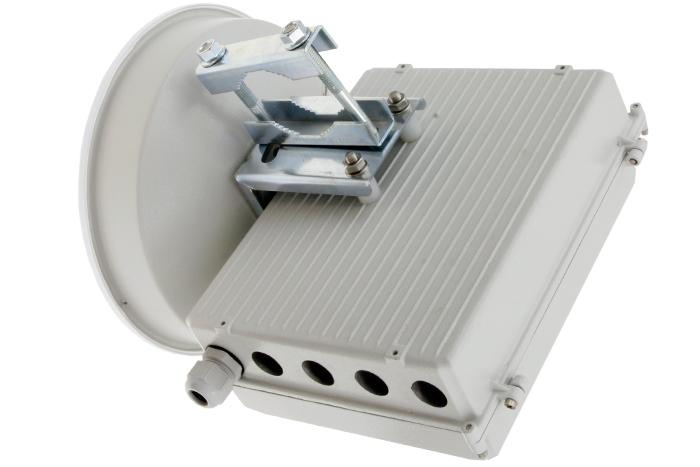

Zwierciadło (parabola) anteny wykonane z 1,5 mm stopu aluminium, reflektor Cassegraina wykonany z 1 mm stopu aluminium. Zwierciadło i promiennik zabezpieczone są przed wpływem warunków zewnętrznych strukturalną farbą proszkową, zaś uchwyt anteny został ocynkowany galwanicznie.

Typ anteny	kierunkowa paraboliczna dwupolaryzacyjna
Zakres częstotliwości	5.47 – 5.9 GHz
Zysk energetyczny dla polaryzacji pionowej	20 dBi
Zysk energetyczny dla polaryzacji poziomej	20 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	-45 dB
Separacja pomiędzy złączami	>30 dB
Kąt promieniowania w płaszczyźnie pionowej	14-18 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	14-18 ° dla -3dB
VSWR	<1.7
Impedancja	50 Ohm
Listki boczne	AZYMUT
Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Średnica masztu/uchwytu	26-72 mm
Wymiary	263x315 mm
Wymiary czaszy	ø 263 mm
Wymiar opakowania	33/28/28 cm
Waga całkowita	2960 g
Waga z uchwytem	2560 g
Waga skrzynki	1200 g
Waga bez uchwytów	1942 g
Gwarancja	36 m-cy
