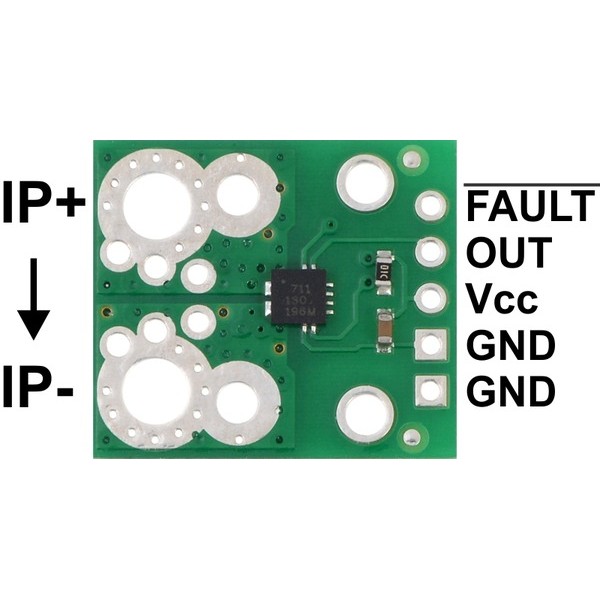

Czujnik prądu -15,5A do +15,5A - ACS711EX
Czujnik prądu działający w zakresie +/-15 A na podstawie efektu Halla. Wyjściem jest napięcie analogowe. Zasilanie od 3 V do 5,5 V, dzięki czemu może współpracować bezpośrednie zarówno z systemami 3,3 V jak i 5 V. Pomiar prądu stałego.
Najważniejsze cechy:
- Napięcia zasilania części logicznej: 3,0 V do 5,5V
- Zakres pomiarowy: od - 15 A do 15 A
- Pobór prądu części logicznej: 4 mA
- Czułość dla zasilania : 90 mV/A gdy Vcc jest 3,3V lub 136 mV/A gdy Vcc jest 5 V
- Pasmo przepustowe: 100 kHz
- Temperatura pracy: od -40 °C do 125 °C
- Masa modułu: 1 g (bez złącz)
- Wymiary: 18 x 20,5 mm
- Rezystancja układu 0,6 mΩ
