Szyna DIN montowana w uchwycie RACK, czarna
Moduł

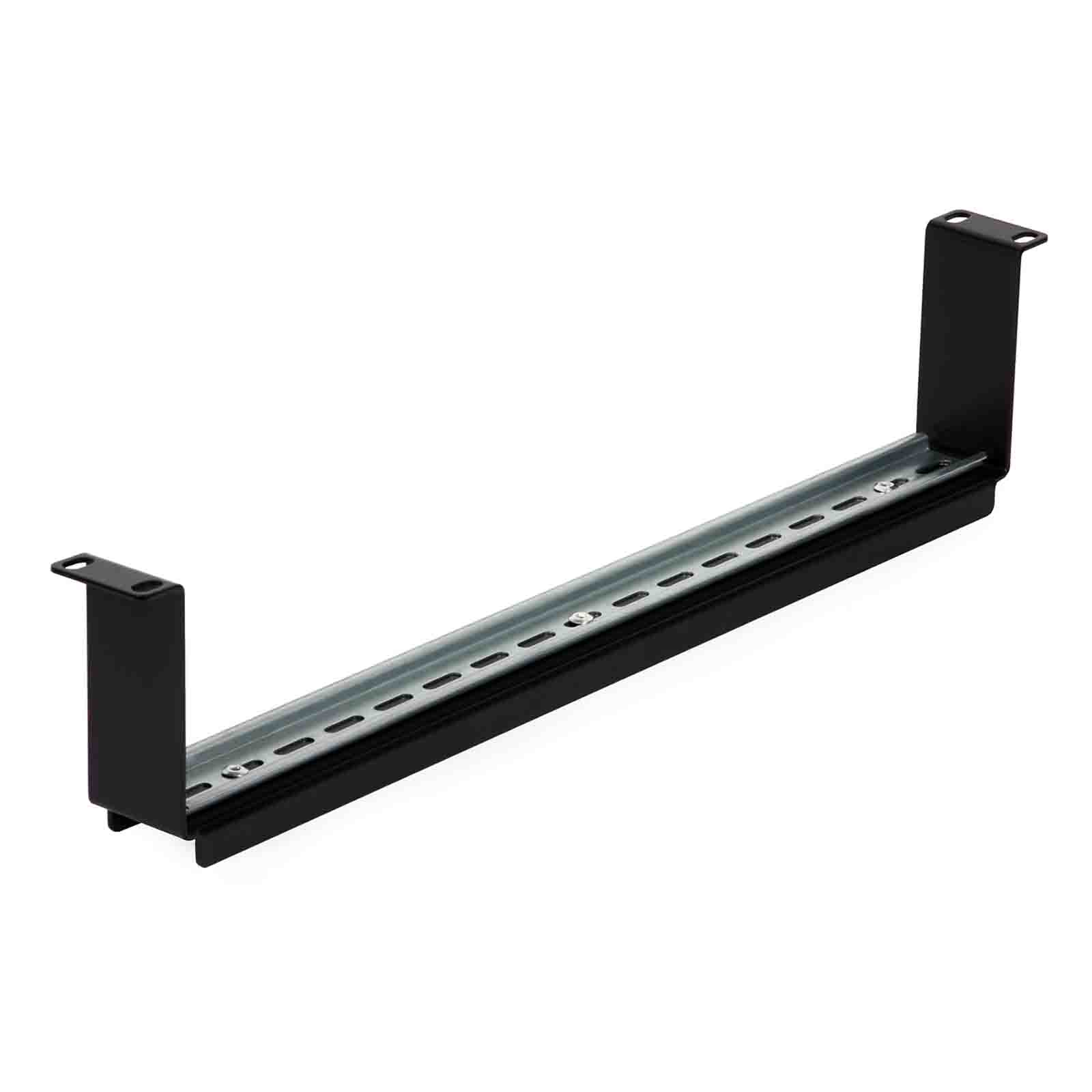

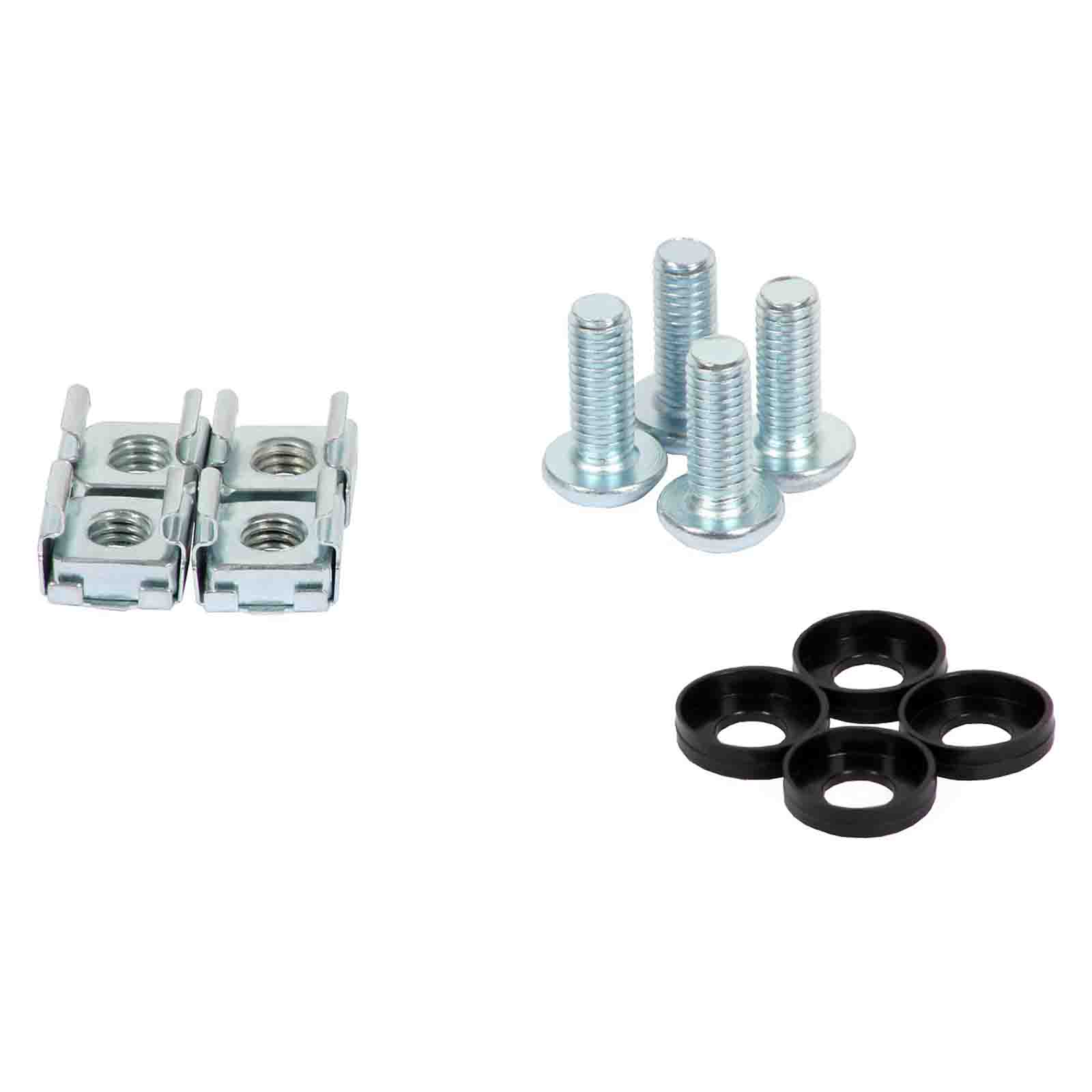

RACK board ZMD-35 to szyna EURO TH35 o długości 430 mm cofnięta o 100 mm względem czoła szafy RACK. Nośnik wykonany jest z twardej blachy aluminiowej PA11 o grubości 2 mm. Maksymalne obciążenie ZMD-35, przy równomiernym rozłożeniu urządzeń, wynosi 12 kg. W komplecie znajdują się cztery śruby z koszyczkami służące do montażu w szafie.

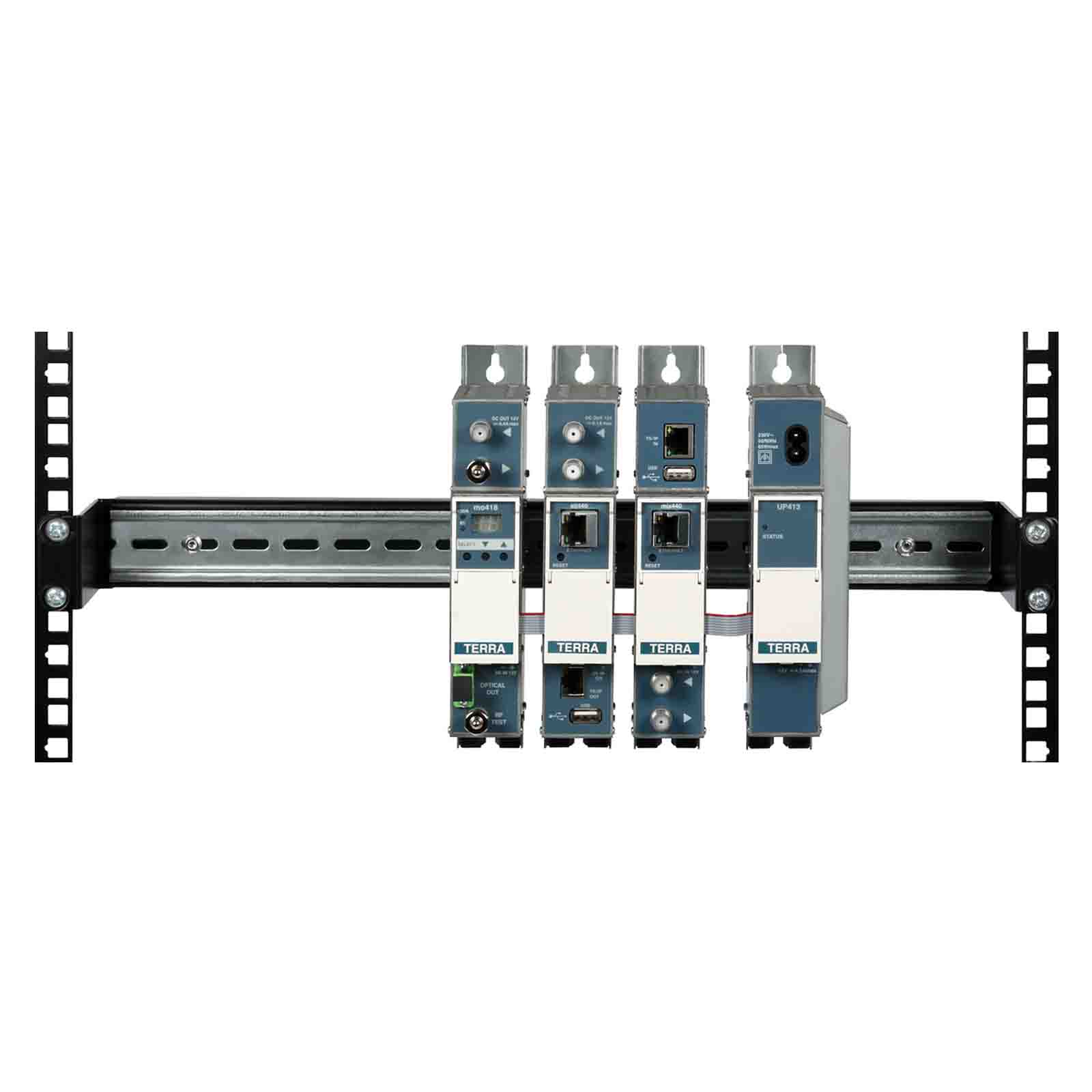

ZMD-35 wykorzystywany jest do umieszczenia w szafie RACK urządzeń montowanych na szynę EURO TH35. Przykładem takich urządzeń mogą być: wzmacniacze kanałowe TERRA, transmodulatory, przemienniki, termostaty itp.
Moduły z serii ZMD montowane są szafach wiszących lub stojących, ale nie można ich stosować wspólnie z panelami ZMB, ponieważ mają pełną szerokość 19''.
|
RACK board ZMD-35
|
|
|
Montaż urządzeń
|
szyna EURO TH35 430 mm |
|
Materiał
|
aluminium PA11 |
|
Wymiar szyny
|
483 x 43 x 100 mm |
|
Grubość nośnika
|
2,0 mm |
|
Wysokość
|
1U |
|
Kolor
|
RAL 9004 |
|
Waga
|
0,3 kg |
|
Wymiar montażowy
|
19 '' |
RACK board to system montażu pionowego w szafach RACK
System umożliwia instalację multiswitchy, wzmacniaczy, rozgałęźników i innych elementów instalacji w szafie RACK. RACK board wykorzystuje zarówno część frontową szafy 19" jak i powierzchnie boczne, dostępne po zdjęciu paneli. Dzięki temu osiągnięto dotychczas niespotykany współczynnik wypełnienia szafy tego rodzaju sprzętem, przy zachowaniu dobrego dostępu do urządzeń, odpowiedniej wentylacji, przejrzystości połączeń, instalacji na patch panelach wszystkich kabli zarówno z sygnałem przychodzącym z anten jak i wychodzącym do abonentów. Takie rozwiązanie, sprawia, że diagnostyka sieci jest łatwiejsza w trakcie eksploatacji urządzeń.
