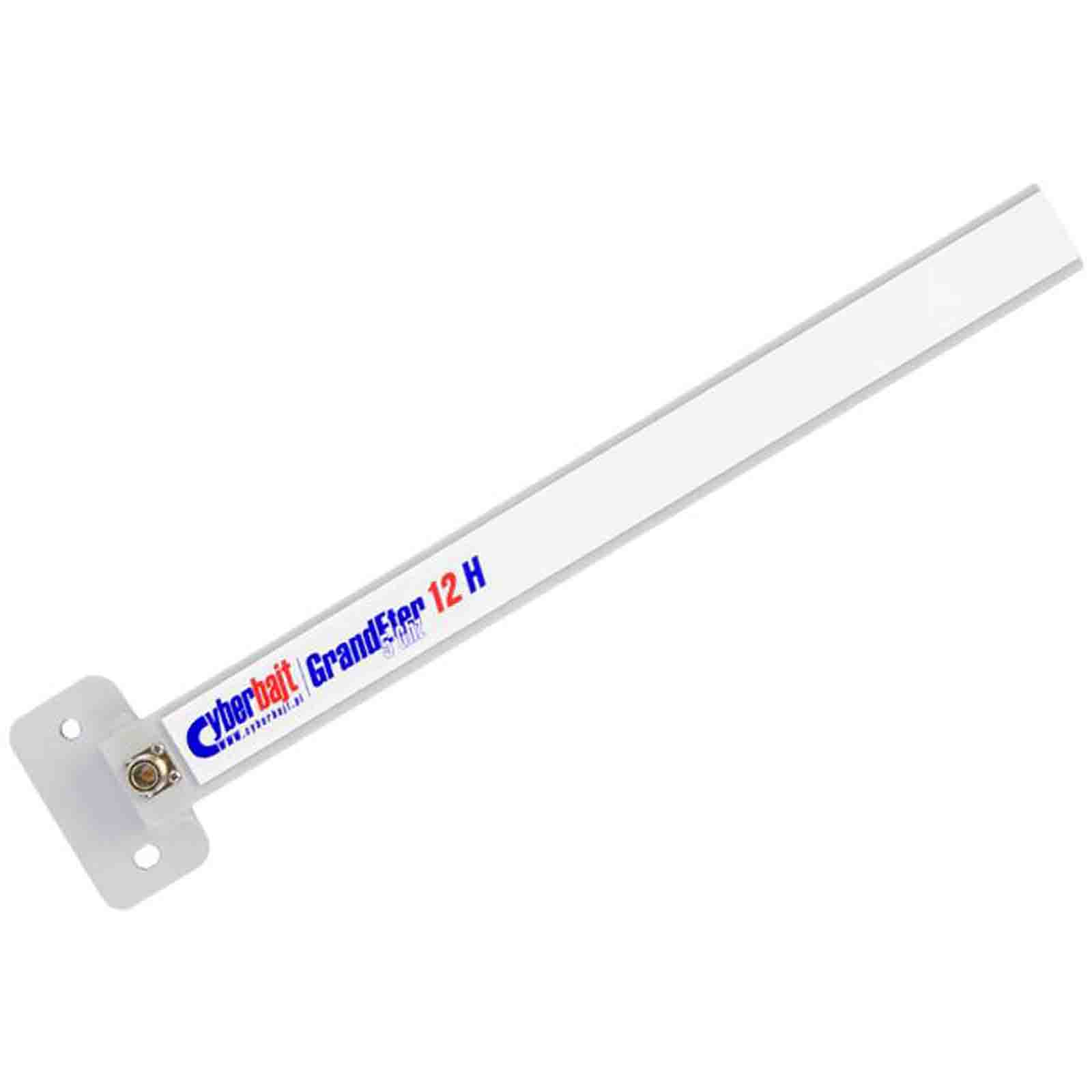

GrandEter 12 H
GrandEter 12 H to profesjonalna antena dookólna o zysku 12 dBi działająca w polaryzacji poziomej, przeznaczona do pracy w paśmie 5 GHz. Posiada bardzo dobre parametry elektryczne oraz nowoczesną i odporną konstrukcję.
Antena została zaprojektowana do pracy z sygnałem o polaryzacji poziomej. Wykorzystuje dwa liniowe szyki szczelinowe umieszczone na przeciwległych, szerokich ściankach pobudzającego je falowodu prostokątnego. Taka konfiguracja pozwala na dookólne pokrycie kątów w płaszczyźnie horyzontalnej z niewielkimi wahaniami.
Szyki pracują w trybie rezonansowym, co pozwala na uniknięcie niepożądanej zmiany położenia wiązki w elewacji w funkcji częstotliwości sygnału. W celu minimalizacji poziomu listków bocznych przy projektowaniu założono rozkład pobudzeń szczelin wg rozkładu Taylora o teoretycznym poziomie listków bocznych - 25 dB. W praktyce pozwoliło to uzyskać rzeczywisty poziom listków bocznych na poziomie poniżej - 18 do - 20 dB w pasmie pracy. Antena została zrealizowana przy współpracy z RFline
Dzięki umiarkowanemu zyskowi antena pozwala na budowę wydajnie działających stacji bazowych 5 GHz średniego zasięgu unikając/minimalizując zakłócenia w lokalizacjach, gdzie występuje duża ilości innych sieci bezprzewodowych.
Promiennik anteny umieszczony został pod osłoną z bardzo trwałego i nisko - tłumiennego tworzywa. Zabezpiecza to antenę przed oddziaływaniem warunków atmosferycznych oraz gwarantuje trwałość i niezmienność parametrów w czasie eksploatacji.

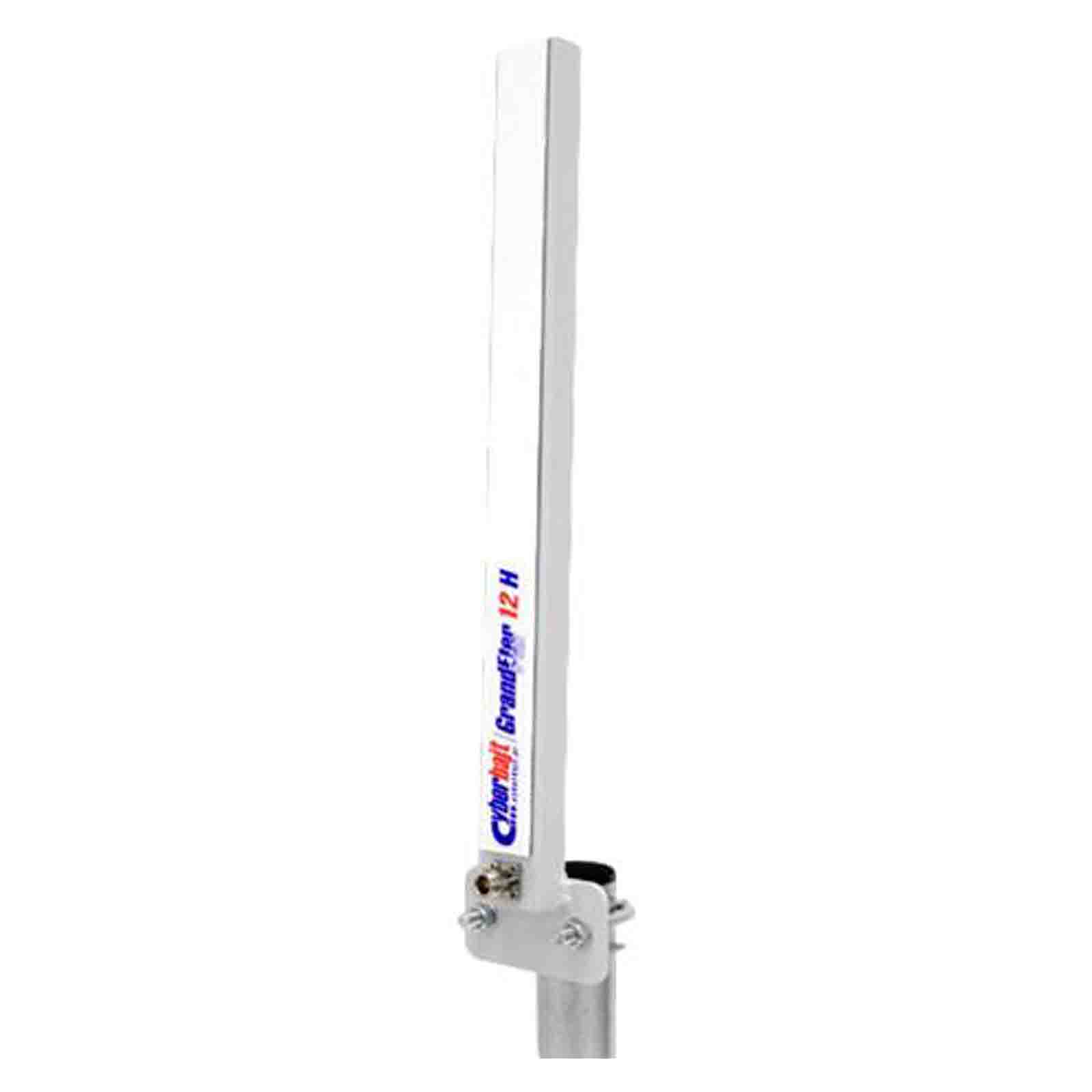

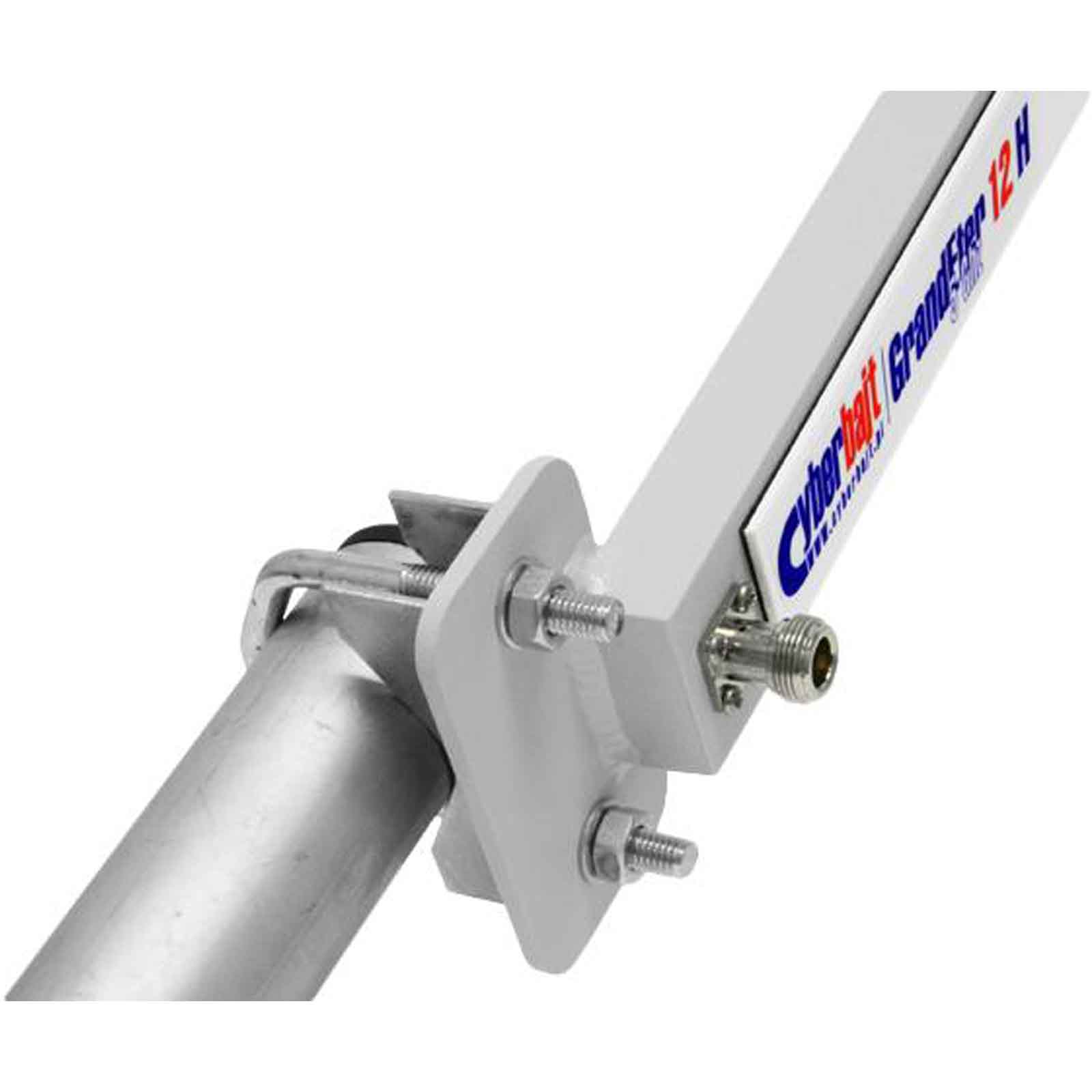

Solidny uchwyt wraz z cybantem dołączony do anteny zapewnia stabilność oraz dużą odporność na działanie wiatru.
Najważniejsze cechy:
- Częstotliwość pracy: 5,47 - 5,8 GHz
- Polaryzacja pozioma
- Zysk energetyczny: 12 dBi
|
Typ anteny
|
dookólna |
|
Zakres częstotliwości
|
5,47 - 5,80 GHz |
|
Zysk energetyczny
|
12 dBi |
|
Polaryzacja
|
pozioma |
|
Promieniowanie wsteczne
|
n/a dB |
|
Kąt promieniowania w płaszczyźnie pionowej
|
8° dla -3dB |
|
Kąt promieniowania w płaszczyźnie poziomej
|
360° dla -3dB |
|
VSWR
|
1 do 1,5 |
|
Impedancja
|
50 Ohm |
|

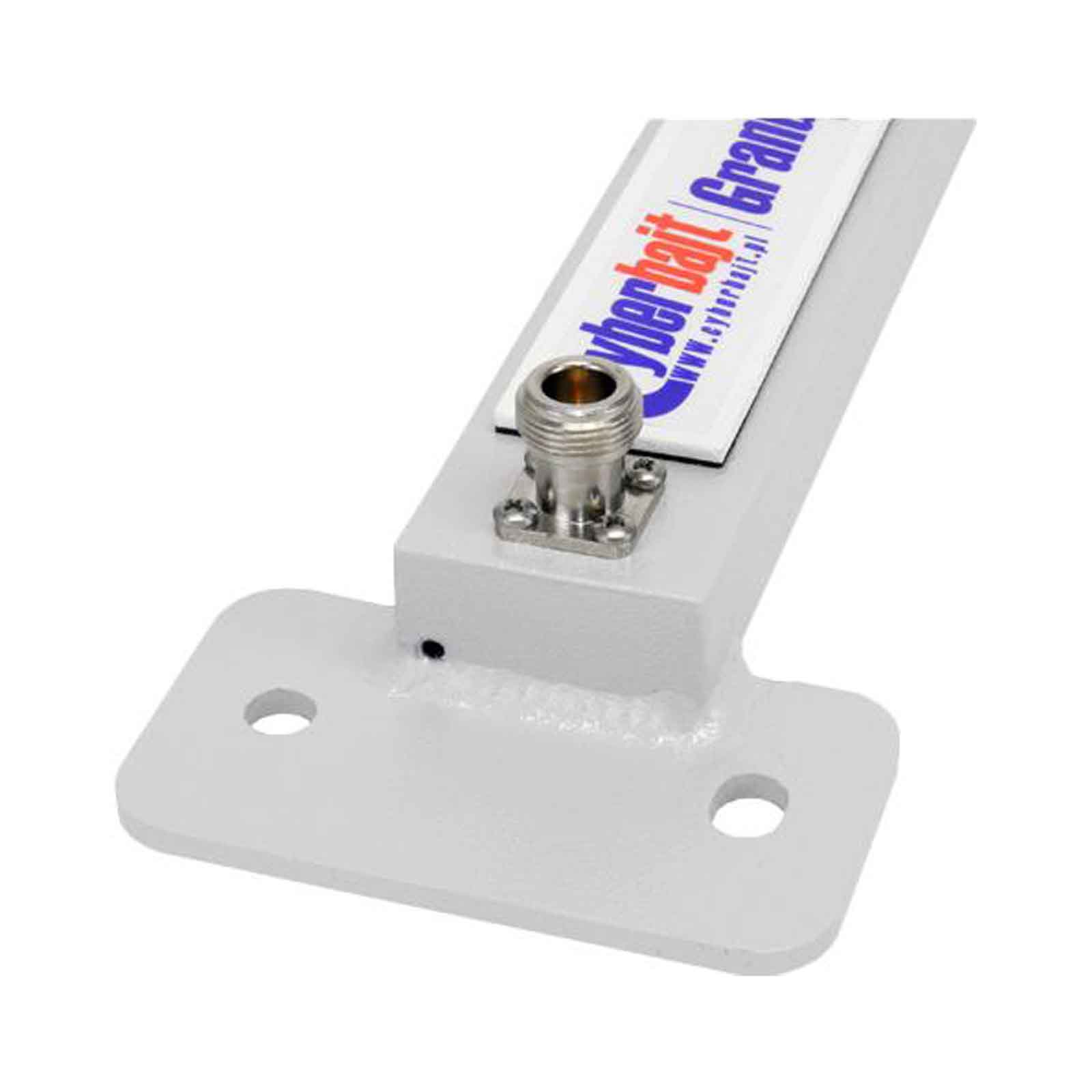

Złącze
|
N/Żeńskie |
|
Odporność na wiatr
|
56 m/s |
|
Montaż
|
do masztu |
|
Średnica masztu/uchwytu
|
26 - 53 mm |
|
Wymiary
|
462x40x20 mm |
|
Wymiar opakowania
|
55/10/6 cm |
|
Waga całkowita
|
600 g |
|
Waga z uchwytem
|
500 g |
|
Waga bez uchwytów
|
400 g |
|
Gwarancja
|
36 m-cy |
