GrandEter 13 HV

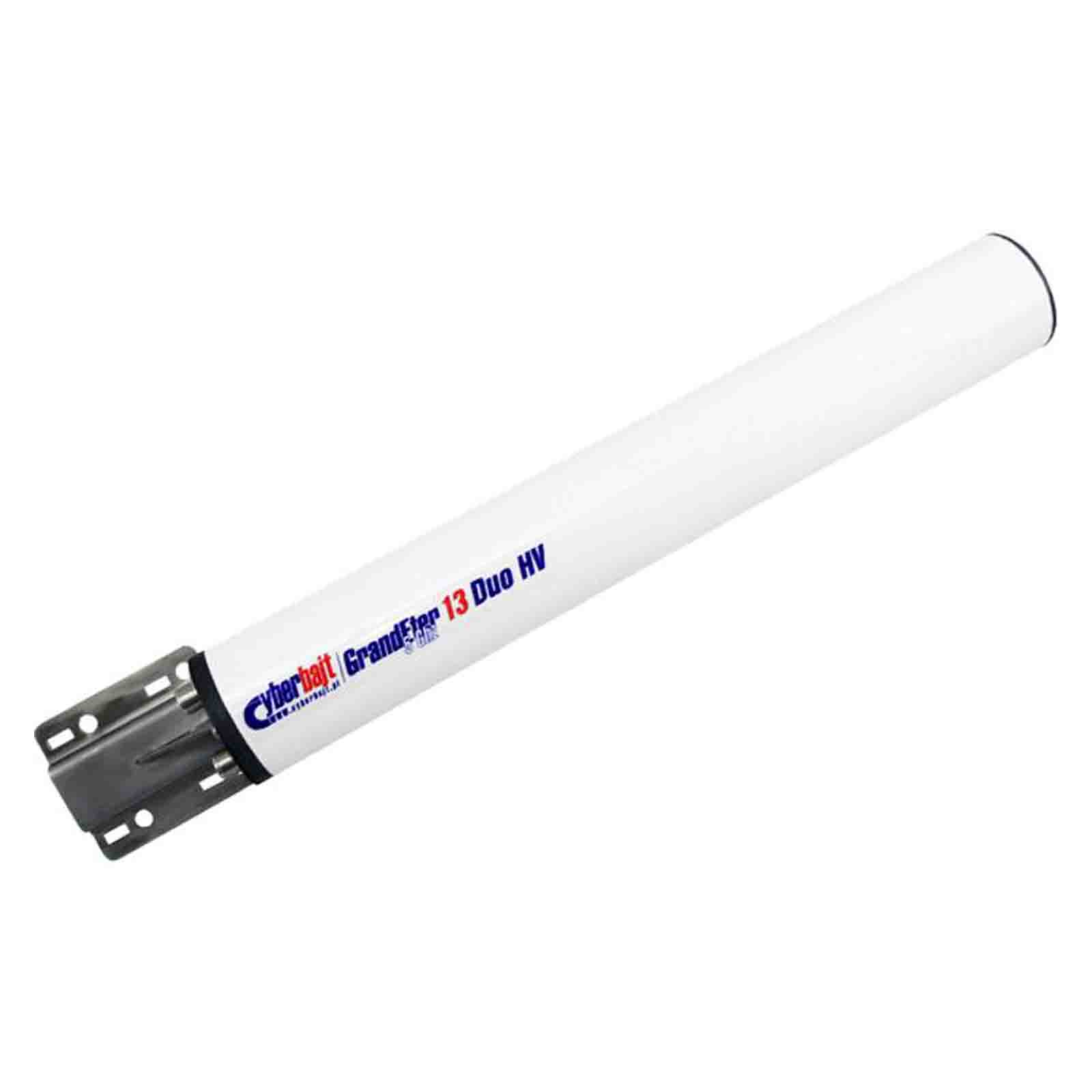

GrandEter 13 HV to profesjonalna dwupolaryzacyjna antena dookólna przeznaczona do budowy 5GHz stacji bazowych działających w technologii 2x2 MIMO. Posiada doskonałe parametry oraz nowoczesną i odporną konstrukcję.

System antenowy wykorzystuje dwa liniowe przeciwległe szyki szczelinowe o polaryzacji H oraz dwa przeciwległe promienniki o polaryzacji V umieszczone nad nieaktywnymi ściankami bocznymi anteny o polaryzacji H.

Odpowiednio dobrane w procesie projektowania i modelowania odległości pomiędzy poszczególnymi promiennikami pozwalają na dookólne pokrycie przestrzeni w azymucie z niewielkimi zafalowaniami i dużą separację dla obu polaryzacji, natomiast zastosowanie profesjonalnego układu dzielnika mocy do połączenia promienników o polaryzacji V zapewnia w pełni symetryczne zasilanie, bez strat wynikających z dodatkowych niepożądanych odbić.

Promienniki anteny umieszczone zostały pod osłoną z bardzo trwałego i nisko-tłumiennego tworzywa. Zabezpiecza to antenę przed oddziaływaniem warunków atmosferycznych oraz gwarantuje trwałość i niezmienność parametrów w czasie eksploatacji.

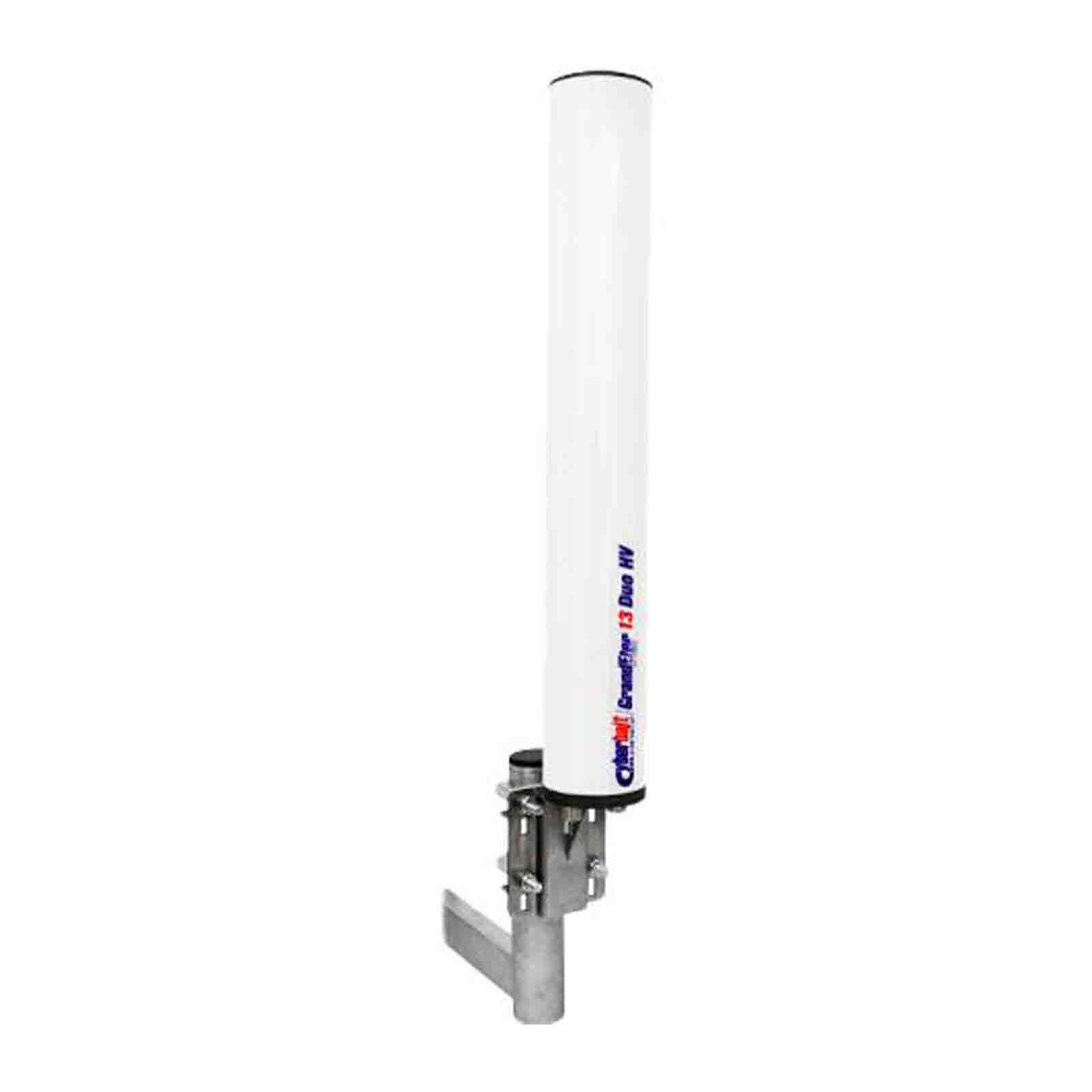

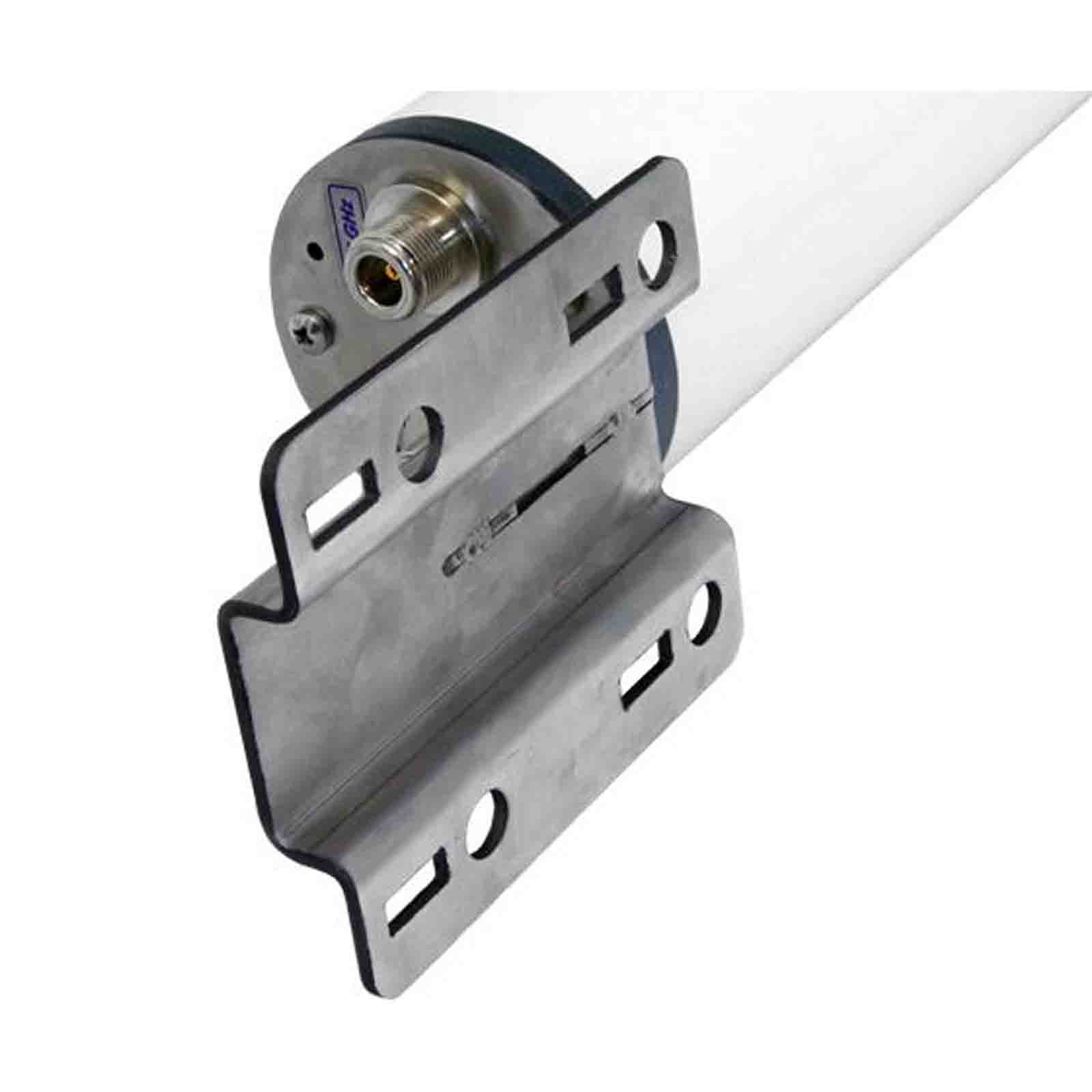

Antena jest zintegrowana na stałe z uchwytem wykonanym ze stali kwasowej. Montaż na dołączone dwa cybanty 26 - 53 mm. Możliwy montaż za pomocą 2 opasek stalowych (nie dołączone do zestawu).

Najważniejsze cechy:

Częstotliwość pracy: 5,47 - 5,8 GHz
Polaryzacja pozioma+pionowa
Zysk energetyczny: 13 dBi

Typ anteny	dookólna
Zakres częstotliwości	5,47 - 5,80 GHz
Zysk energetyczny	13 dBi
Polaryzacja	pionowa + pozioma
Promieniowanie wsteczne	n/a dB
Kąt promieniowania w płaszczyźnie pionowej	8° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	360° dla -3dB
VSWR	1 : 1,5
Impedancja	50 Ohm

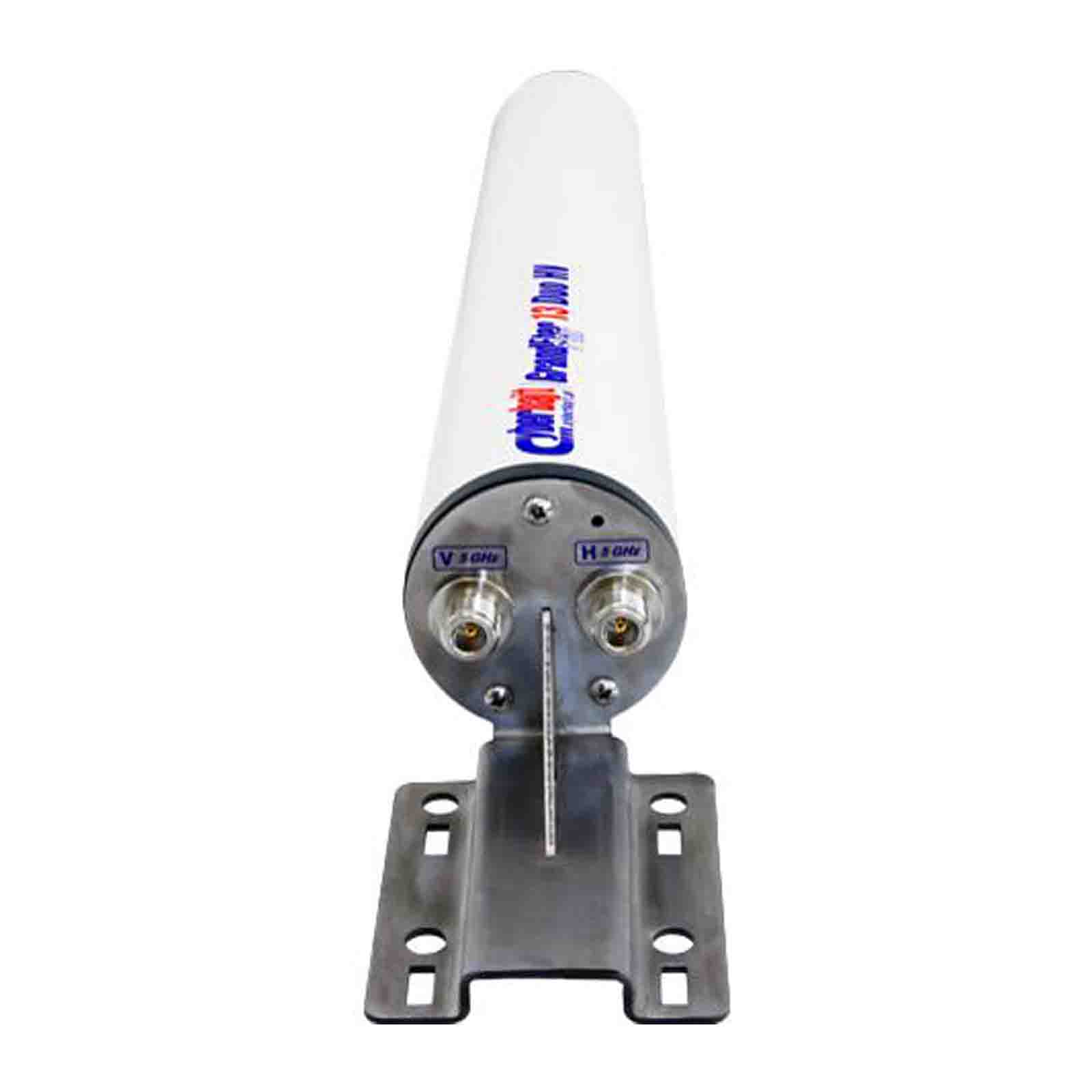

Złącze	2 x N/Żeńskie
Odporność na wiatr	56 m/s
Montaż	do masztu
Średnica masztu/uchwytu	26 - 53 mm
Wymiary	620 x fi 75 mm
Wymiar opakowania	65/11/10 cm
Waga całkowita	1700 g
Waga z uchwytem	1600 g
Waga bez uchwytów	1300 g
Gwarancja	36 m-cy
