Moduł keystone RJ-45 STP kat.6a, beznarzędziowy, zm. głęb

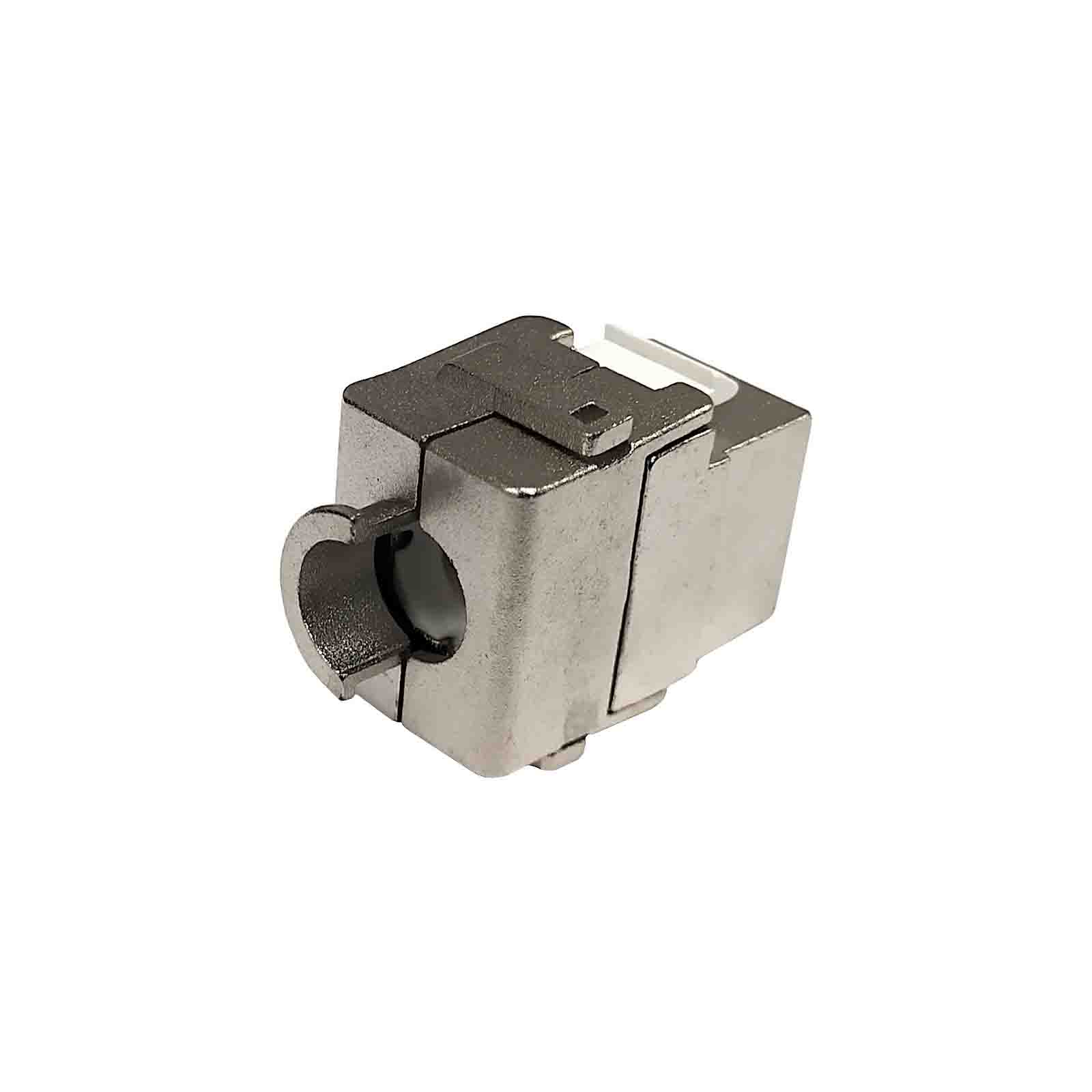

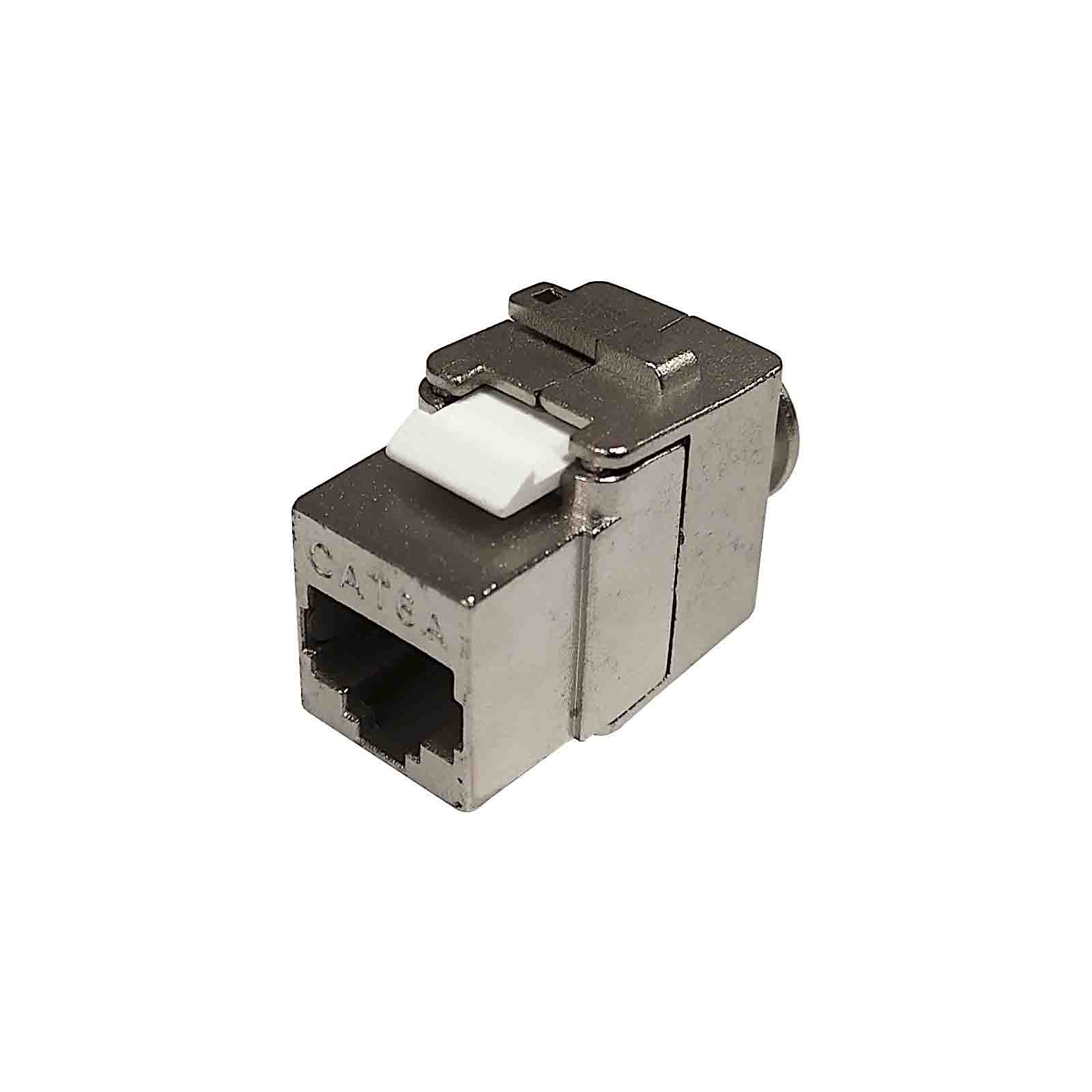

Moduł keystone RJ-45 STP kat.6a, ekranowany, beznarzędziowy o zmniejszonej głębokości jest wykorzystywany do budowy ekranowanych gniazd abonenckich oraz punktów krosowych w instalacjach okablowania strukturalnego zgodnych z kategorią 6a (klasą Ea). Zgodność ze standardem keystone zapewnia łatwy montaż/demontaż z wykorzystaniem mechanizmu zatrzaskowego. Montaż beznarzędziowy sprawia, iż nie są wymagane dodatkowe narzędzia uderzeniowe, co upraszcza i przyspiesza montaż.
Obudowa modułu posiada zredukowaną głębokość do 26mm, dzięki czemu keystone może być instalowany w płytkich puszkach podtynkowych czy podpodłogowych.

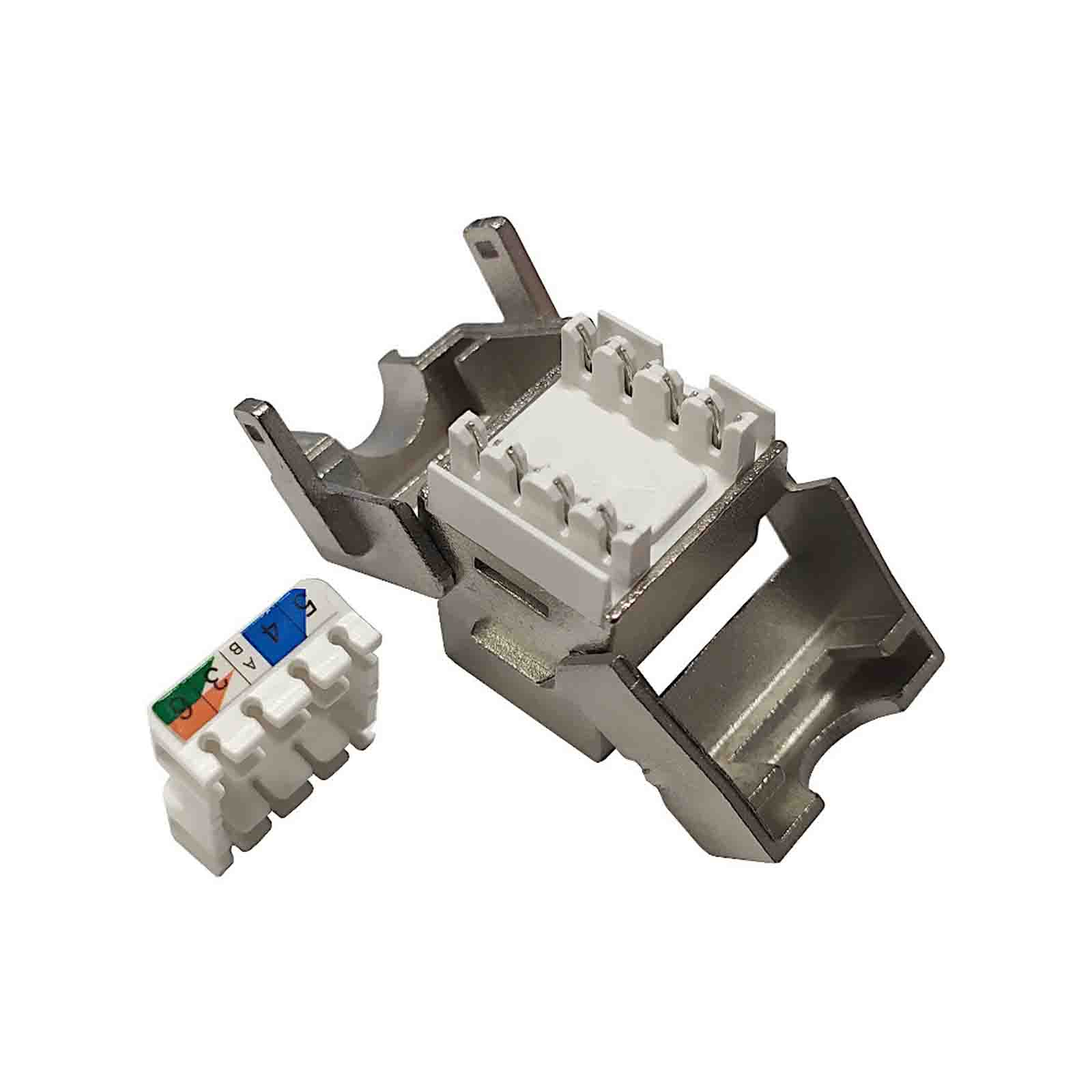

Obudowa modułu keystone została zaprojektowana tak, aby zapewnić minimalny rozplot żył w trakcie instalacji, w celu zachowania wysokich parametrów transmisyjnych. Złącza szczelinowe posiadają kolorowe oznaczenia w standardzie ANSI/EIA/TIA 568A/B ułatwiające prawidłowe ułożenie żył. Odpowiedni kształt elementu dociskowego oraz zatrzaskowy mechanizm znajdujący się w obudowie zapewniają solidne połączenie i zapobiegają przypadkowego wypięciu żył ze złącza krawędziowego.
Najwazniejsze cechy:
- kategoria 6a (klasa Ea)
- transmisja 10 Gigabit Ethernet
- montaż beznarzędziowy
- oznaczenia zgodne z EIA/TIA 568 A/B
- solidna, metalowa obudowa
- zredukowana głębokość: 26mm
|
Kategoria / klasa
|
6A / klasa EA |
|
Ekranowanie
|
Tak |
|
Pasmo pracy
|
500MHz |
|
Rodzaj
|
beznarzędziowy |
|
Złącze krawędziowe
|
IDC110 |
|
Schemat połączeń
|
EIA/TIA 568A, EIA/TIA 568B |
|
Materiał kontaktu
|
fosforobrąz, platerowanie złotem |
|
Max. prąd
|
1,5A |
|
Max. napięcie
|
150V |
|
Oporność styków
|
20mΩ |
|
Rezystancja izolacji
|
500MΩ |
|
Wytrzymałość dielektryczna
|
1000V AC RMS, 60Hz/1min |
|
Kolor
|
srebrny |
