Modułowy kontroler IO to kontroler IO nowej generacji, który wykorzystuje standardowy interfejs RS485 i standardowy protokół ModbusRTU, co pozwala na szybkie dopasowanie do aplikacji. Dzięki kompaktowym rozmiarom i możliwości montażu na szynie DIN lub ścianie pozwala zaoszczędzić miejsce.
Seria USR-IO to zaawansowany i rozszerzalny kontroler wejść/wyjść wprowadzony na rynek przez firmę PUSR, umożliwiający uzyskanie pożądanej liczby wejść/wyjść poprzez kombinacje różnych modeli. W połączeniu z urządzeniami PUSR M100 lub M300 umożliwia zdalne sterowanie urządzeniami wejścia/wyjścia. Dzięki unikalnej konstrukcji sprzętowej oszczędza czas podczas instalacji lub demontażu, a zaciski typu push-in pozwalają użytkownikom na podłączenie na miejscu bez użycia narzędzi. Wszystkie te cechy sprawiają, że jest to idealne rozwiązanie dla różnych zastosowań w zakresie przemysłowego gromadzenia danych.

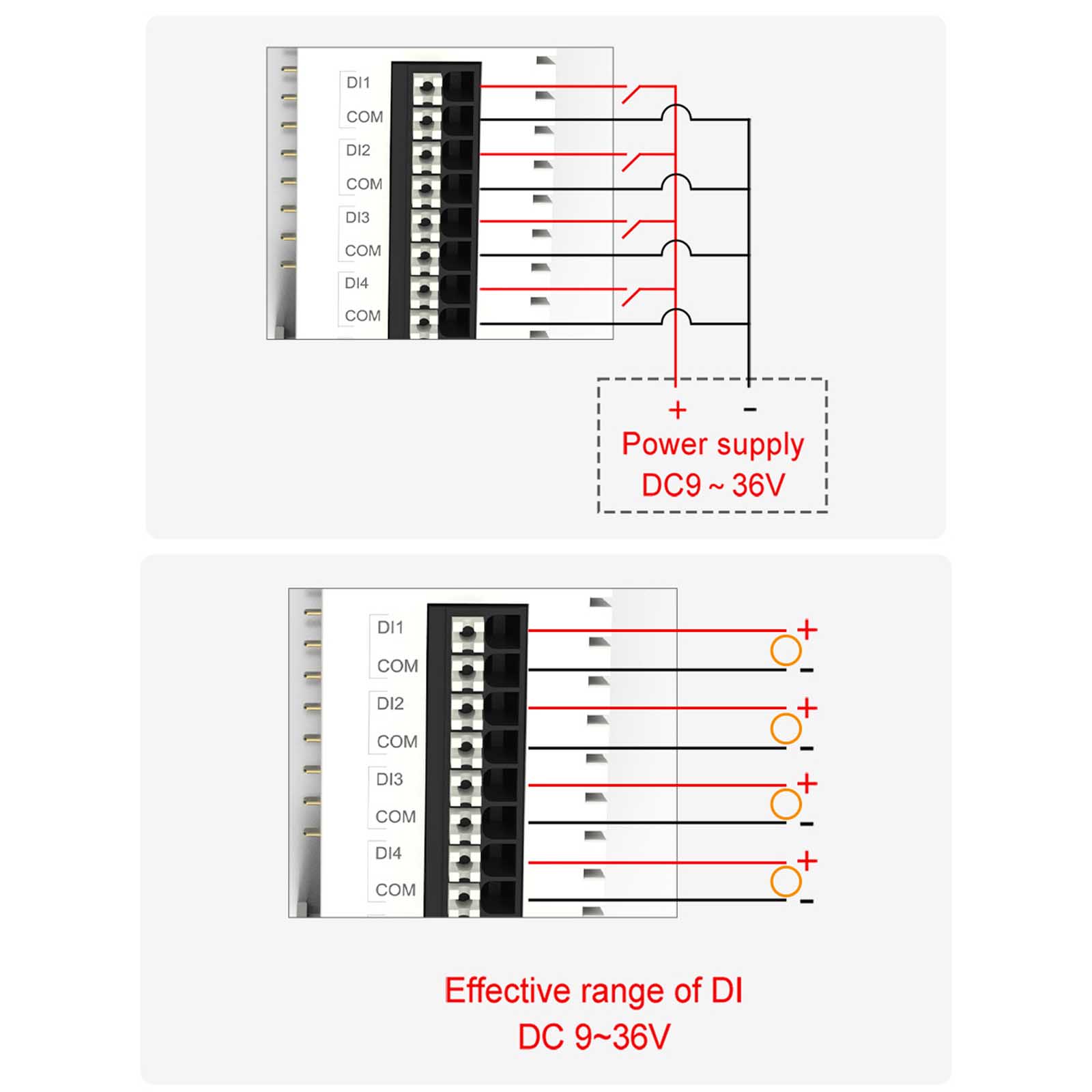

Schemat okablowania – styki bezpotencjałowe dla DI
W przypadku urządzeń ze stykami bezpotencjałowymi użytkownicy muszą podłączyć zasilanie USR-IO w całym obwodzie, aby wykrywać stan urządzeń IO, np. wykrywać stan przełączników, przycisków itp.
Schemat okablowania – styki mokre dla DI
W przypadku urządzeń ze stykami mokrymi wysyłają one sygnały napięciowe, takie jak poziomy wysoki i niski, impulsy itp. Urządzenia te mają już wewnętrzne źródło zasilania i nie wymagają dodatkowego zasilania. Można je podłączyć bezpośrednio do zacisków kontrolera USR-IO, np. wykrywanie podczerwieni, wykrywanie poziomu cieczy, wykrywanie dymu itp. W przypadku kontrolera USR-IO zakres napięcia wejściowego wynosi 9–36 V. Jeśli przekroczy on ten zakres, stan urządzenia nie będzie mógł być prawidłowo wykryty.

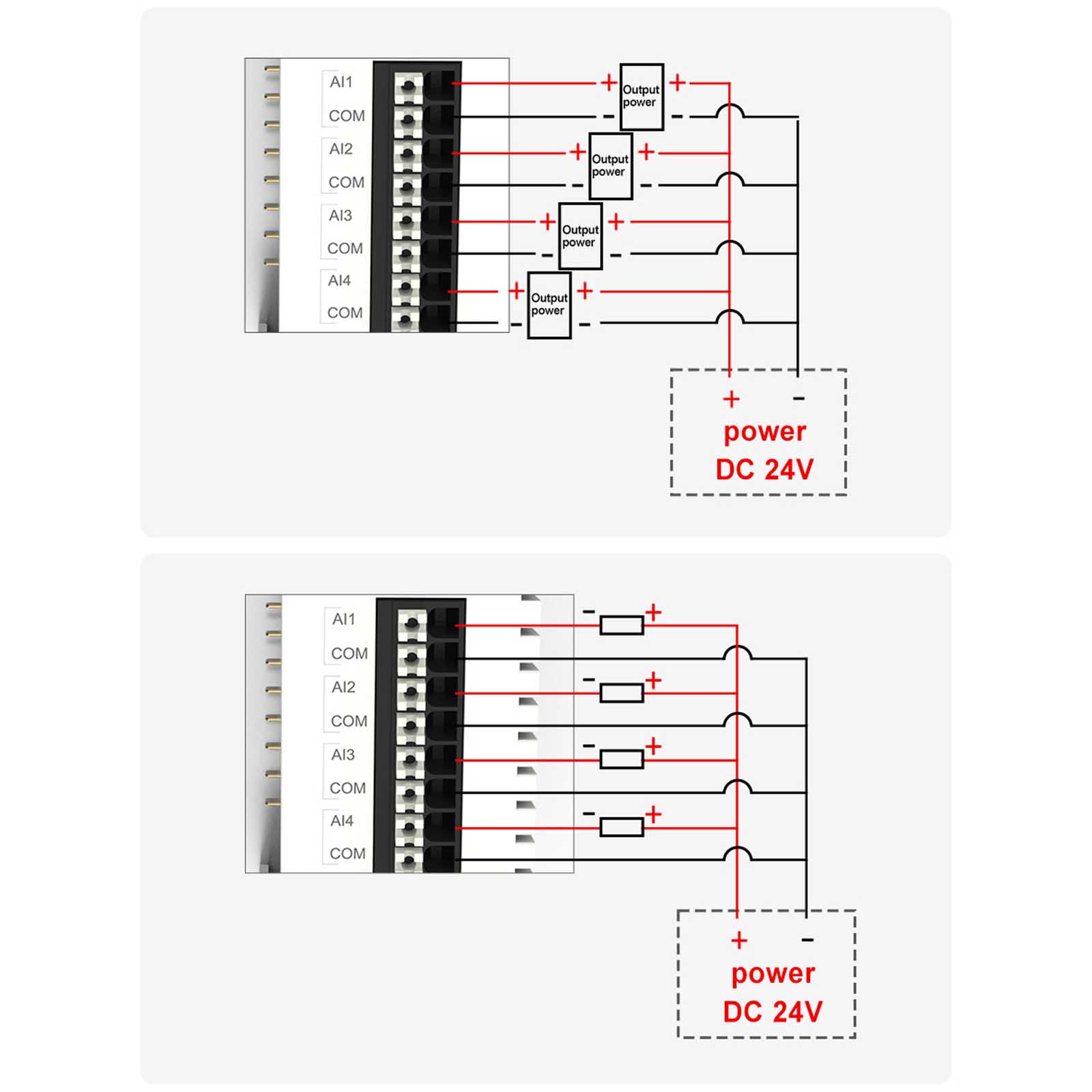

Schemat okablowania dla czujnika 2-przewodowego 4-20 mA
W przypadku czujników 2-przewodowych 4-20 mA sam czujnik ma tylko 2 zaciski okablowania: zasilanie + i sygnał -. Zaciski te służą zarówno jako kanały zasilania, jak i transmisji sygnału. W tym scenariuszu podłączenie zasilania + czujnika do zasilania + USR-IO oraz sygnału - czujnika do interfejsu AI USR-IO, przy jednoczesnym podłączeniu COM USR-IO do zasilania -, kończy konfigurację.
Schemat okablowania czujnika 4-przewodowego 4-20 mA
W przypadku czujników 2-przewodowych 4-20 mA sam czujnik ma tylko 2 zaciski okablowania, które służą zarówno jako kanały zasilania, jak i transmisji sygnału. W tym scenariuszu podłączenie zacisku AI do obwodu zasilania umożliwia wykrywanie sygnału analogowego.

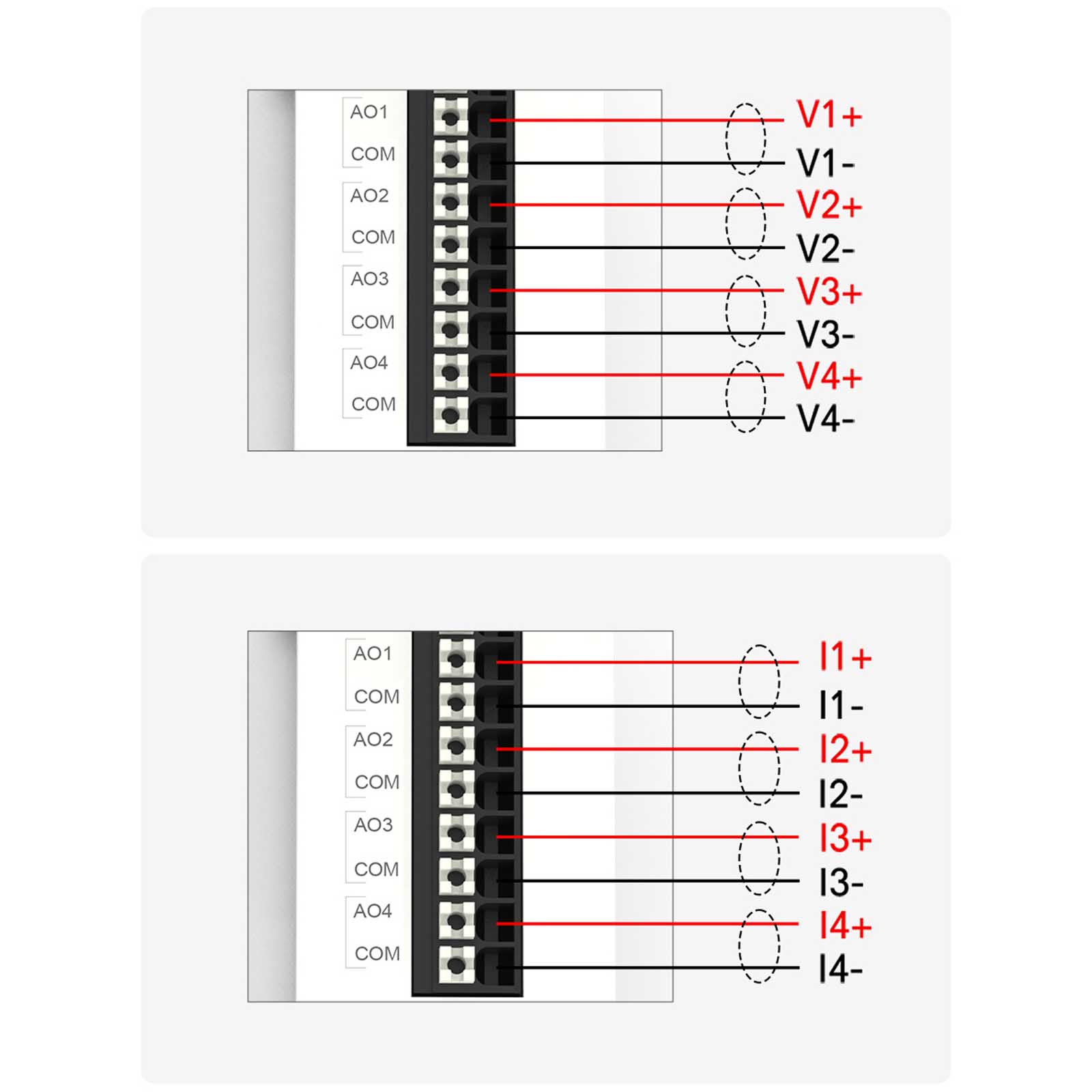

Schemat okablowania wyjścia analogowego (0–10 V)
W pętli AO nie ma potrzeby podłączania do źródła zasilania.
Schemat okablowania wyjścia analogowego (4–20 mA)
W pętli AO nie ma potrzeby podłączania do źródła zasilania.
Schemat okablowania dla DO

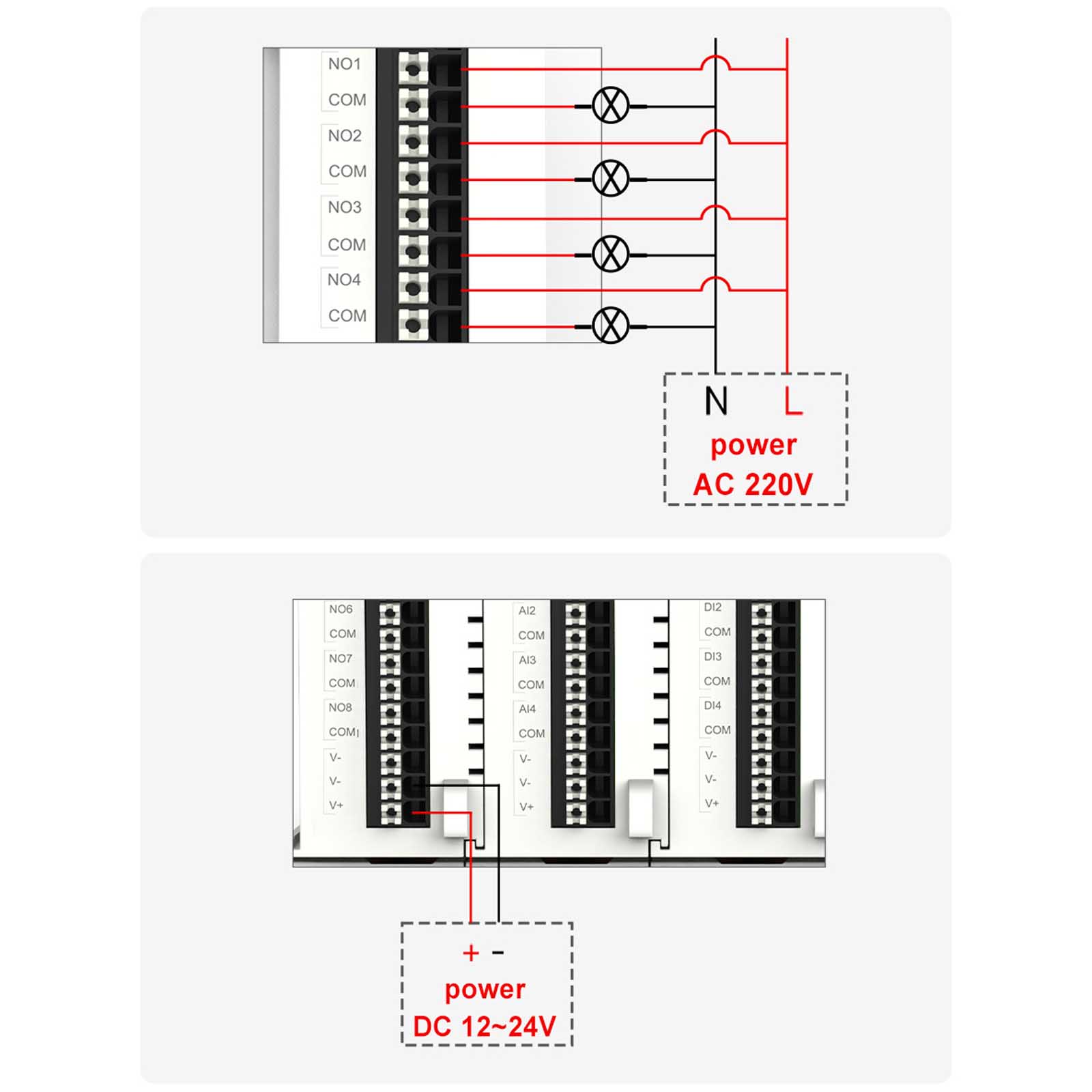

Ma zastosowanie, gdy prąd jest mniejszy niż 3 A. W przypadku podłączania obciążeń o dużej mocy należy zastąpić oprawę oświetleniową na schemacie przekaźnikiem lub stycznikiem prądu przemiennego.
Schemat okablowania zasilacza
W przypadku korzystania z wielu kontrolerów IO jednocześnie obsługiwany jest tylko jeden zasilacz. Nie należy podłączać wielu zasilaczy do wejścia zasilania.

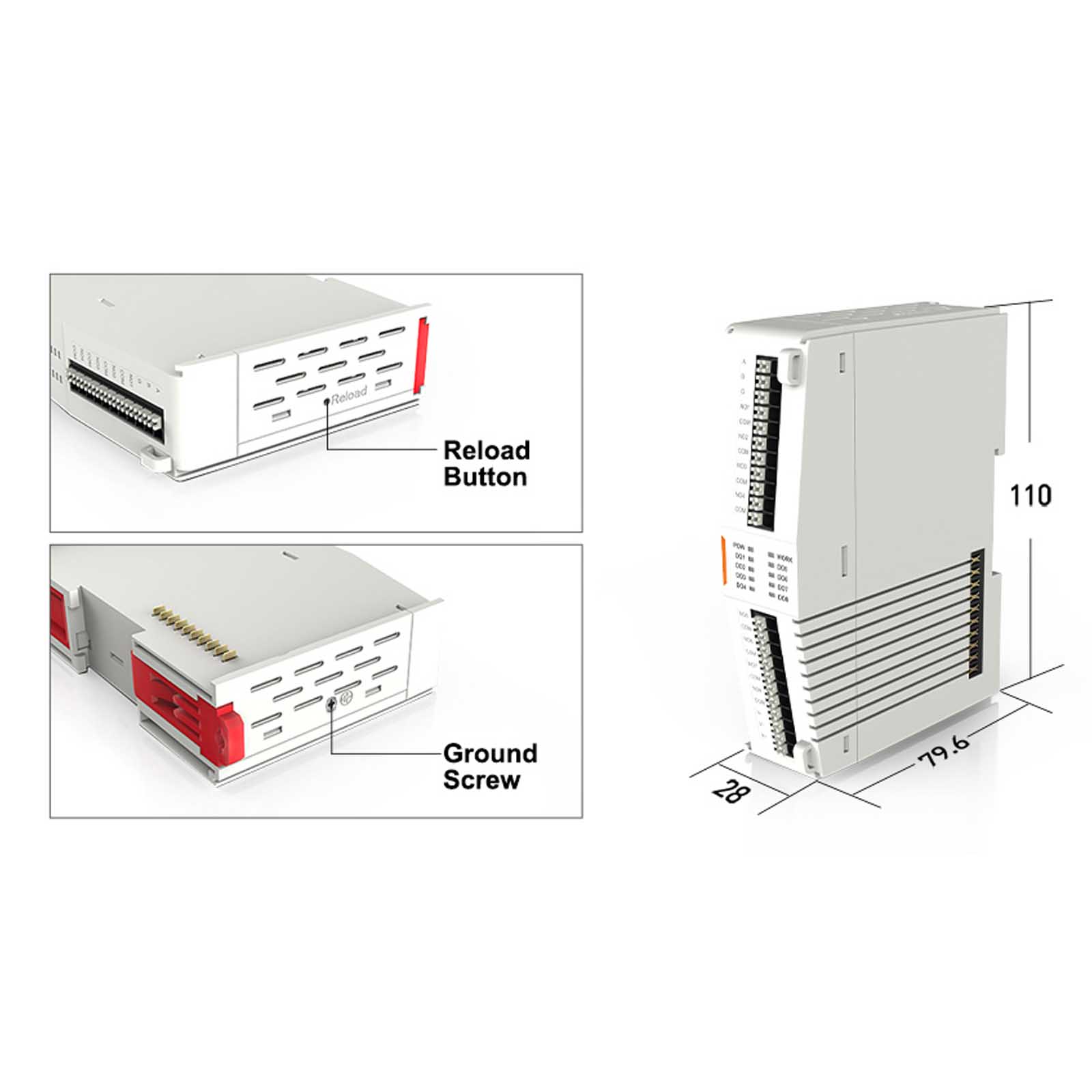

Szczegóły i wymiary
- Przycisk ponownego ładowania: Naciśnij i przytrzymaj przez 3–15 sekund, aby zresetować urządzenie do ustawień fabrycznych.
- Wymiary: 79,6 × 28 × 110 mm
Okablowanie bez użycia narzędzi
Modułowy kontroler USR-IO wykorzystuje zaciski sprężynowe z bezpośrednim wtykiem, co ułatwia okablowanie.
Automatyczna transformacja linii produkcyjnej
Zintegrowanie kontrolera IO z automatycznym sprzętem linii produkcyjnej, gromadzenie i kontrolowanie działań urządzeń za pośrednictwem RS485 skutecznie zmniejsza koszty pracy i umożliwia bezobsługowy nadzór nad linią produkcyjną.
Zastosowanie w inteligentnym domu
Podłączenie podgrzewacza wody, systemu kontroli dostępu, zasłon z napędem silnikowym, opraw oświetleniowych i innych urządzeń do kontrolera IO oraz zintegrowanie ich z hostem sterującym za pośrednictwem RS485 Modbus RTU umożliwia inteligentną automatyzację i nadzór domu.

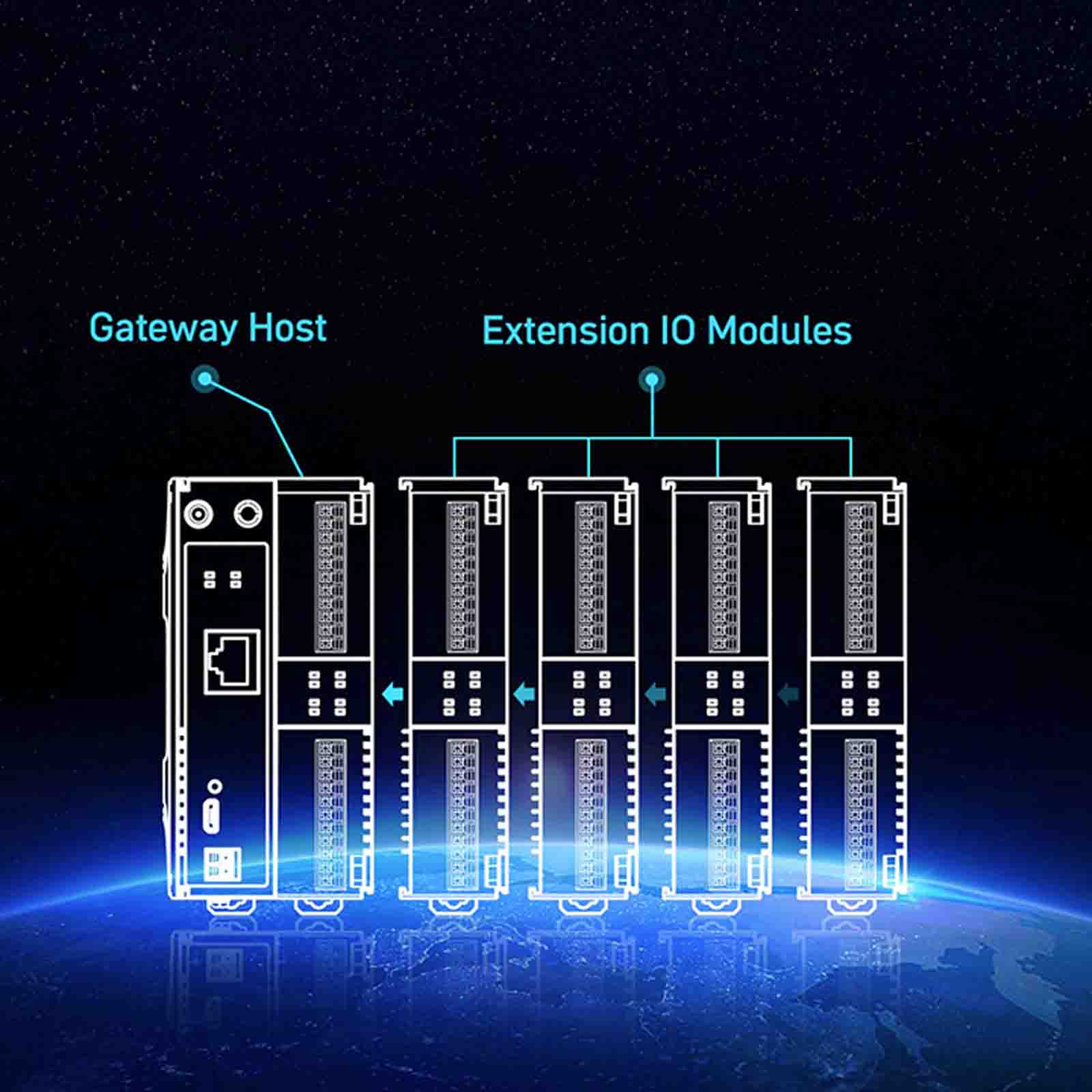

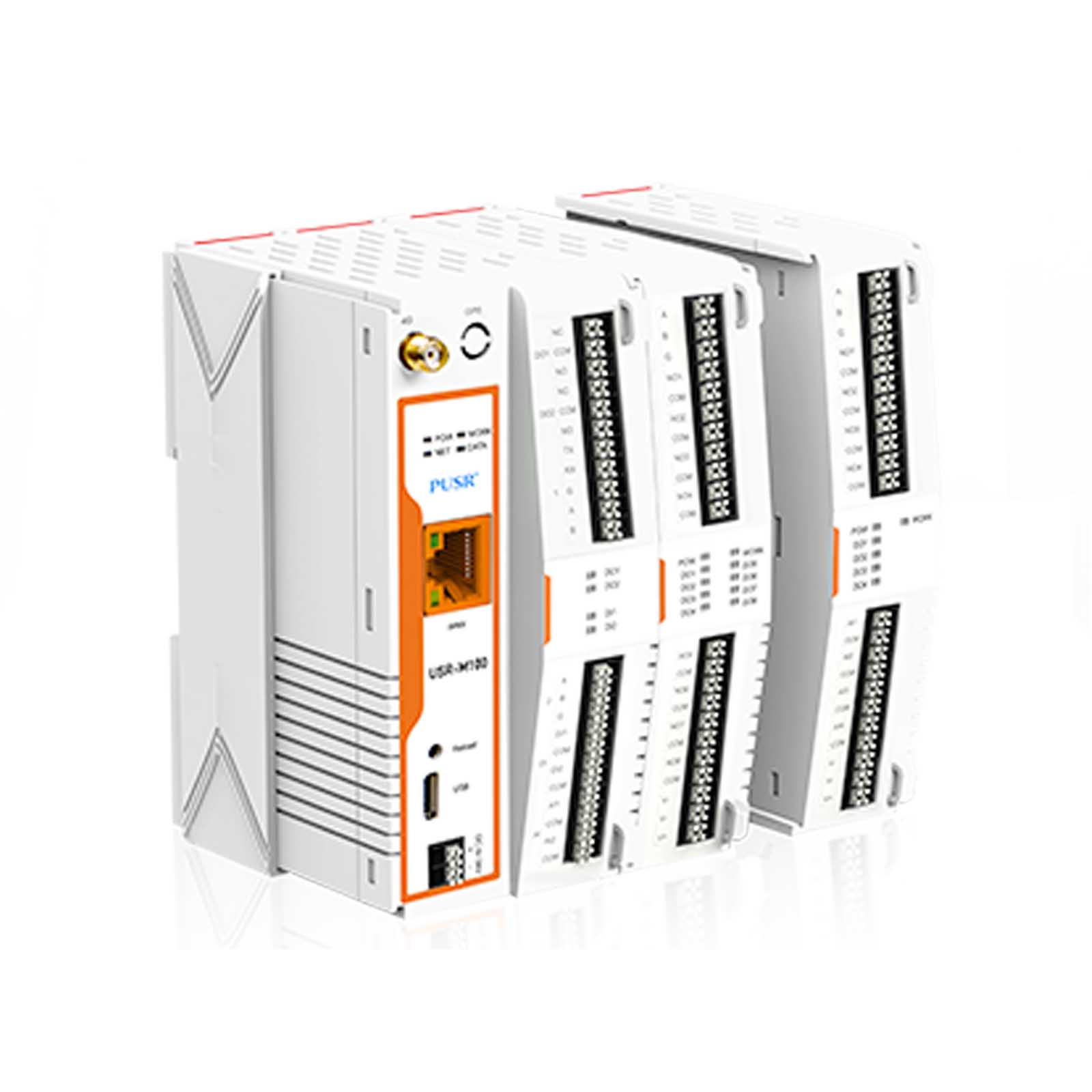

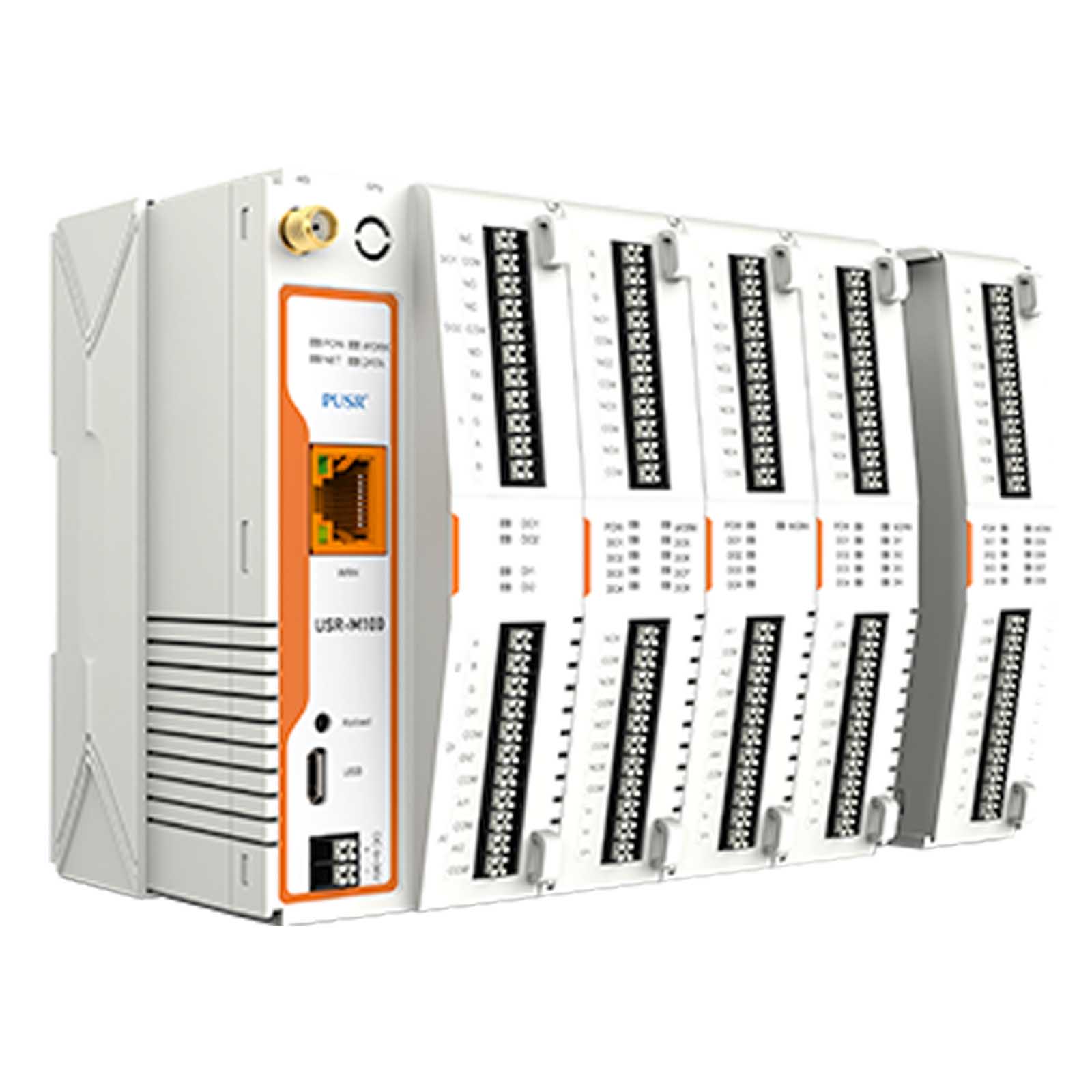

Zdjęcie poglądowe przedstawia całą sekcję, złożoną z USR-M100 oraz kilku modułów rozszerzeń. Cena dotyczy jednego modułu USR-IO0440.
