ATTE IPUPS-9-11-F zestaw buforowy do 9 kamer IP
ATTE IPUPS-9-11-F to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 9 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii.
Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.
Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.
Tryb "STANDARD" (MODE = OFF):
- LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
- LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
- LAN 6 - 10/100 Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON):
- LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
- LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
- LAN 6 - 10/100 Mbps, zasięg do 100m
Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.
Uwagi:
- Domyślnie tryb LongRange jest wyłączony
- Zmiana trybów wymaga restartu zasilania
- Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
- Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
- W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery
Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Uwaga: brak akumulatora w zestawie.

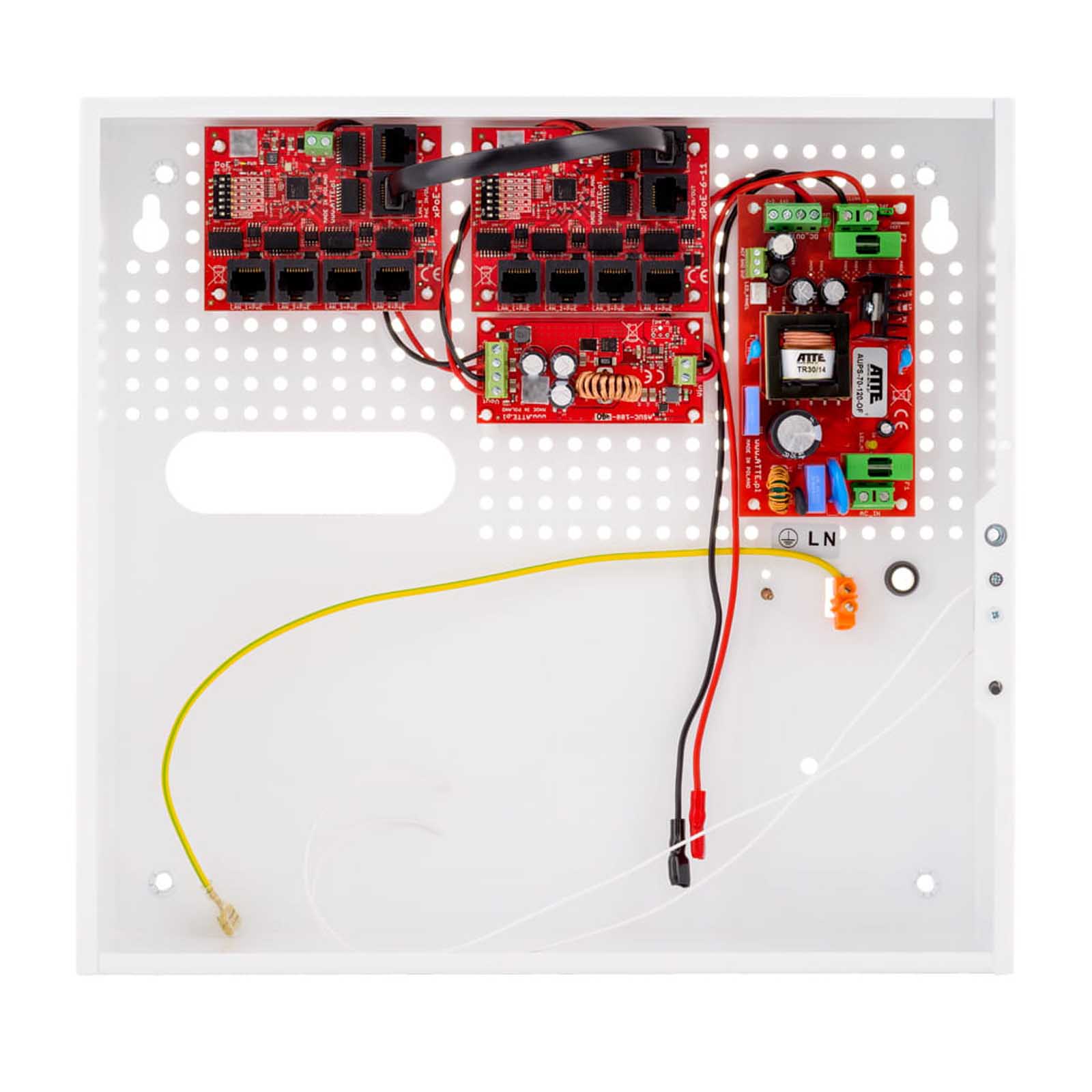

Zestaw zawiera:

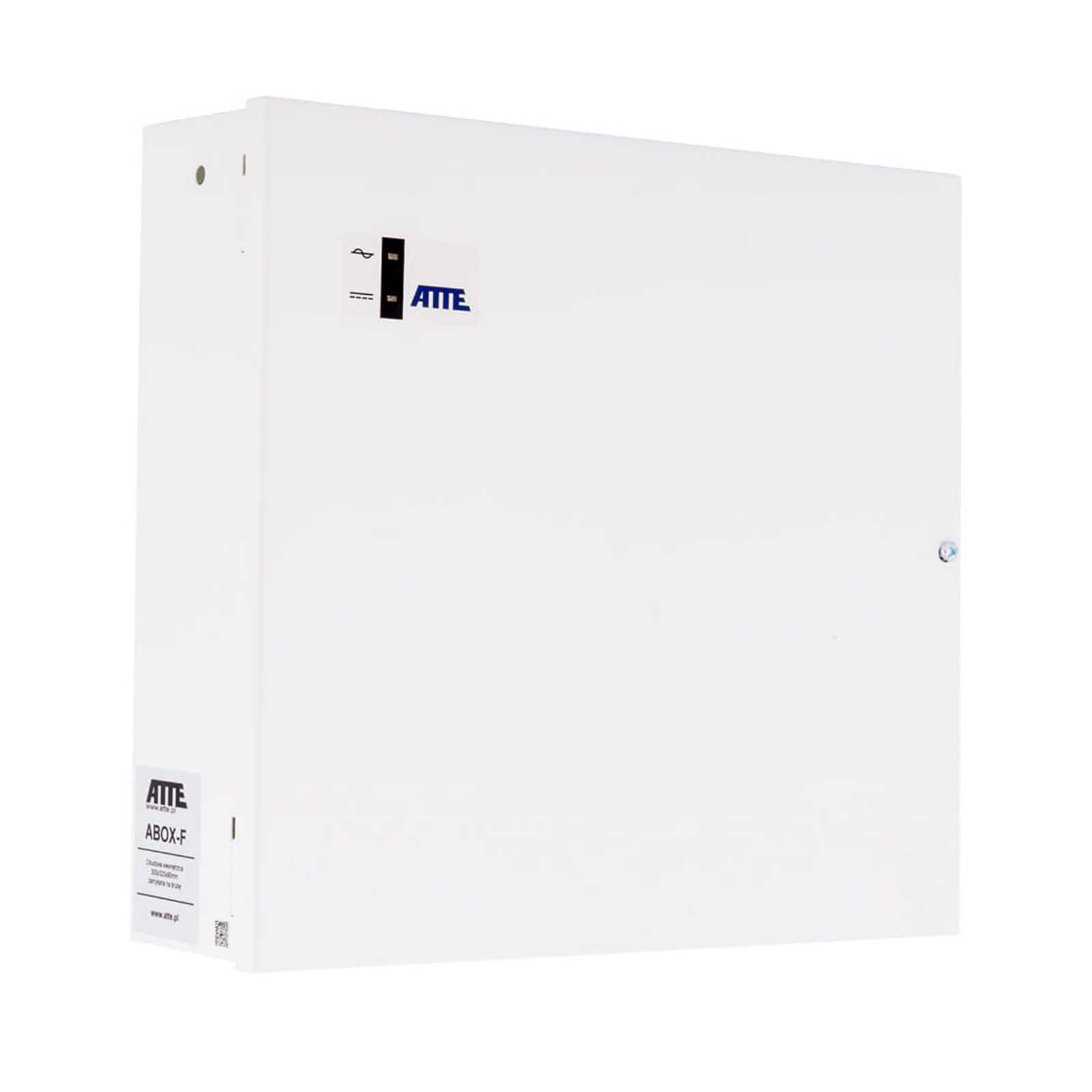

- 1x obudowa ABOX-F
- 1x zasilacz AUPS-70-120-OF
- 1x przetwornica ASUC-100-480-OF
- 2x switch xPoE-6-11-OF
Najważniejsze cechy:
- możliwość buforowego zasilania 9 odbiorników PoE 802.3at/af lub PASSIVE
- możliwość transmisji danych na 280m (w trybie Long Range)
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- do 65W mocy na porcie LAN_5 PoE IN/OUT
- do 40W mocy na pozostałych portach PoE
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (90%)
- dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
- miejsce na akumulator 18Ah

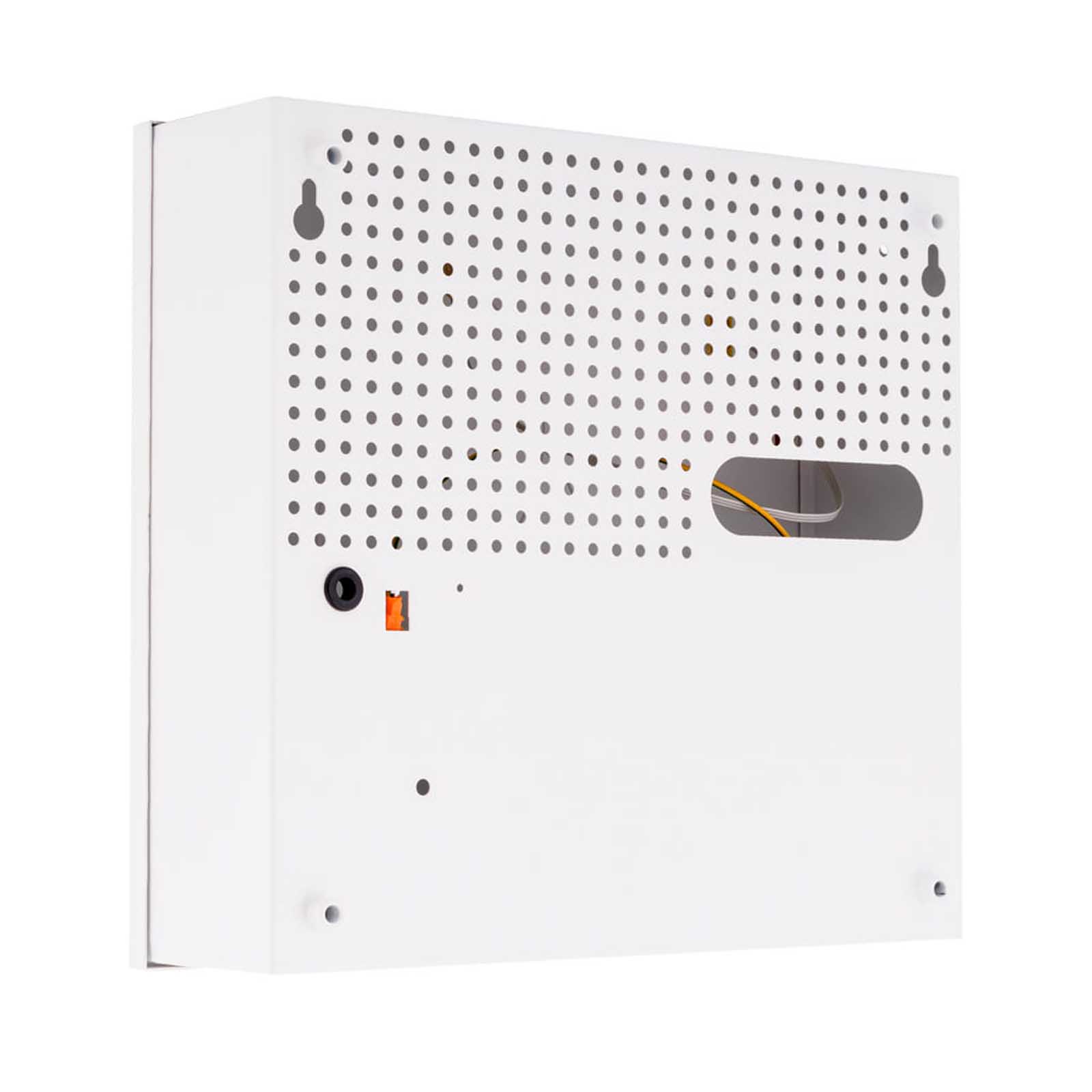

- przepusty kablowe z tyłu obudowy dystans do ściany/powierzchni montażowej
- możliwość zachowania zapasu kabli wewnątrz obudowy
|
IPUPS-9-11-F
|
|
|
|
Porty
|
9x portów RJ45 PoE (10/100Mbps)
1x port RJ45 UpLink (10/100Mbps) |
|
Tryby pracy
|
Standard:
LAN_1 ~ LAN_6 zasięg 100m (10/100Mbps)
Long Range:
LAN_1 ~ LAN_4 zasięg 280m (10Mbps)
LAN_5 ~ LAN_6 zasięg 100m (10/100Mbps) |
|
Typ zasilacza
|
buforowy |
|
Moc wyjściowa
|
72W |
|
Sprawność
|
90% @ 60W |
|
Zakres napięcia wejściowego
|
180~240V AC |
|
Napięcie wyjściowe zasilacza
|
12V +/- 15% |
|
Napięcie wyjściowe zasilania kamer
|
48V +/- 2% |
|
Zabezpieczenie przed zwarciem wyjść PoE
|
Bezpiecznik elektroniczny
LAN_1~LAN_4 - 0,75A
LAN_5 - 1,2A |
|
Zabezpieczenie przed zwarciem wyjścia zasilacza
|
Zabezpiecznie elektroniczne, po zwarciu wymagany restart zasilacza |
|
Pojemność stosowanego akumulatora
|
18Ah |
|
Prąd ładowania akumulatora
|
1A lub 2A wybierane zworką JP1 |
|
Zabezpieczenie obwodu akumulatora
|
F6,3A bezpiecznik F2 |
|
Zabezpieczenie akumulatora
|
Odłączanie akumulatora przy napięciu poniżej 10,2V |
|
Zakres temperatury pracy
|
-10°C ~ 40°C |
|
Obudowa
|
Metalowa, kolor biały |
|
Montaż
|
Otwory montażowe 6mm |
|
Stopień ochrony
|
IP20 |
|
Wymiary (szer./dł./wys.)
|
300 x 320 x 90 mm |
