ATTE IPUPS-16-20-R5U0 zestaw buforowy do 16 kamer IP
ATTE IPUPS-16-20-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.
Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.
Uwagi:
- Domyślnie tryb LongRange jest wyłączony
- Zmiana trybów wymaga restartu zasilania
- Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
- Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
- W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
- Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

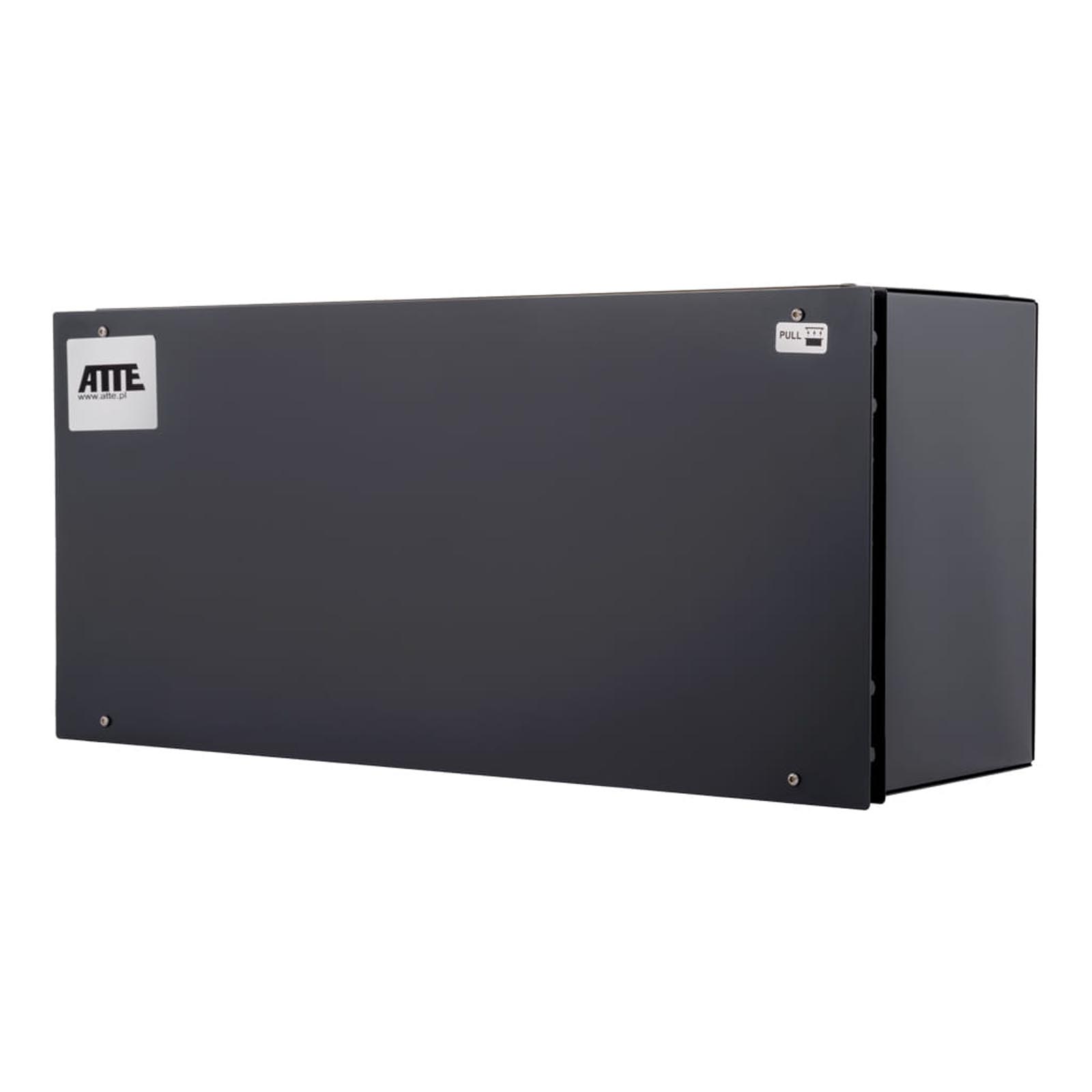

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Uwaga: brak akumulatorów w zestawie; pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL); pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH).

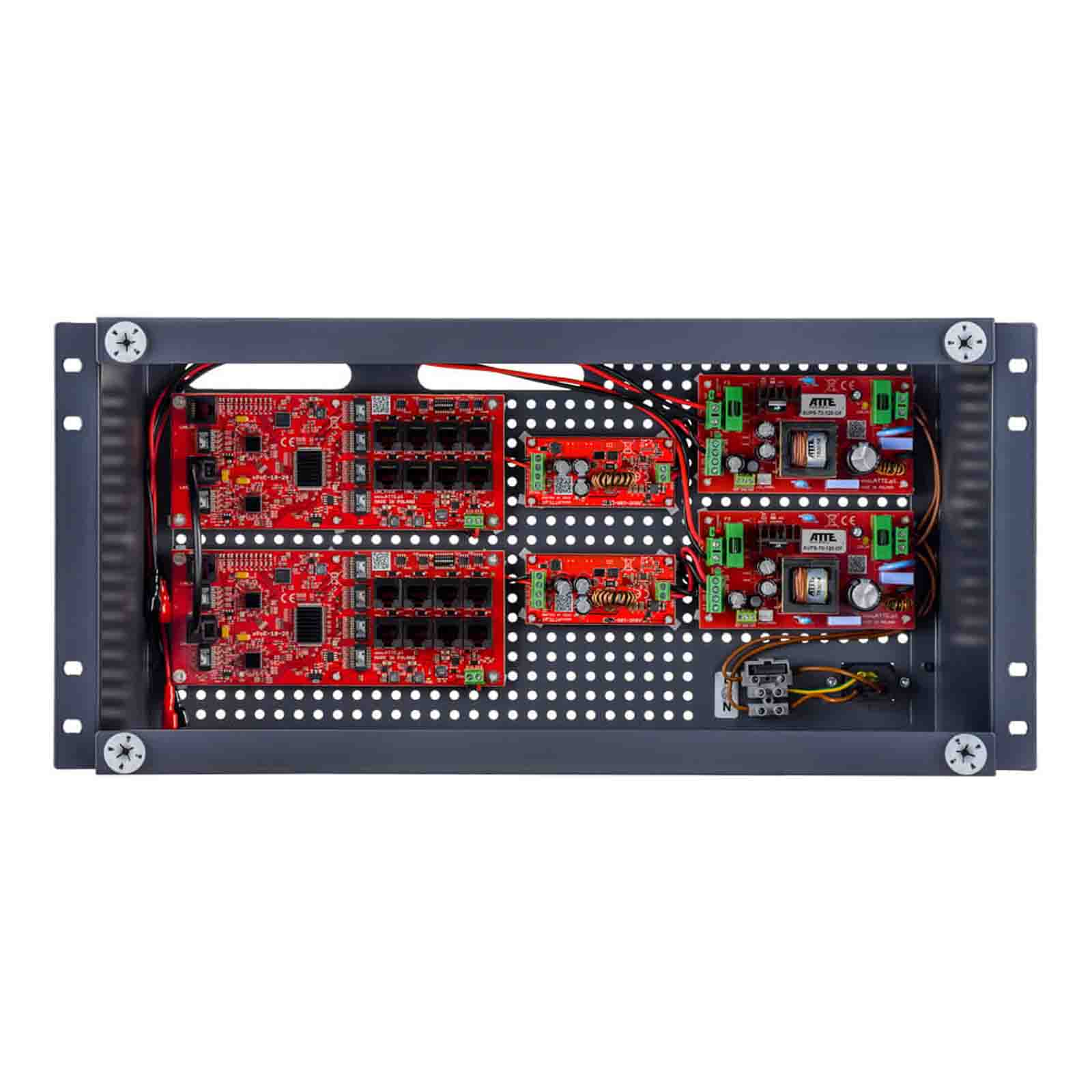

Zestaw zawiera:
- 1x obudowa ABOX-R5U0
- 2x zasilacz AUPS-70-120-OF
- 2x przetwornica ASUC-100-480-OF
- 2x switch xPoE-10-20A-OF
Najważniejsze cechy:
- obsługa kamer 4K Ultra HD
- możliwość buforowego zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- do 40W mocy na portach PoE (LAN_1 do LAN_8)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (90%)
- dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

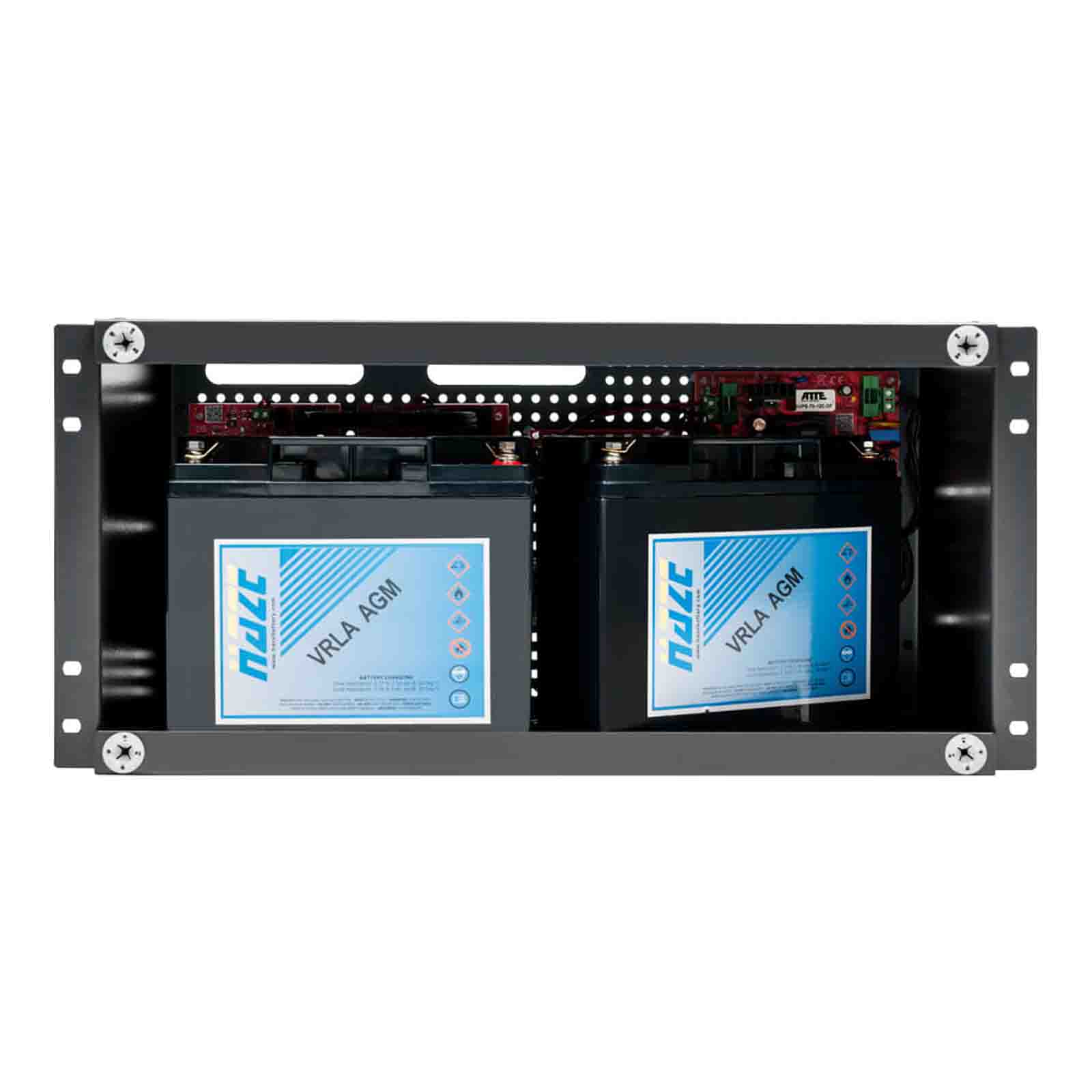

- miejsce na 2 akumulatory 18Ah

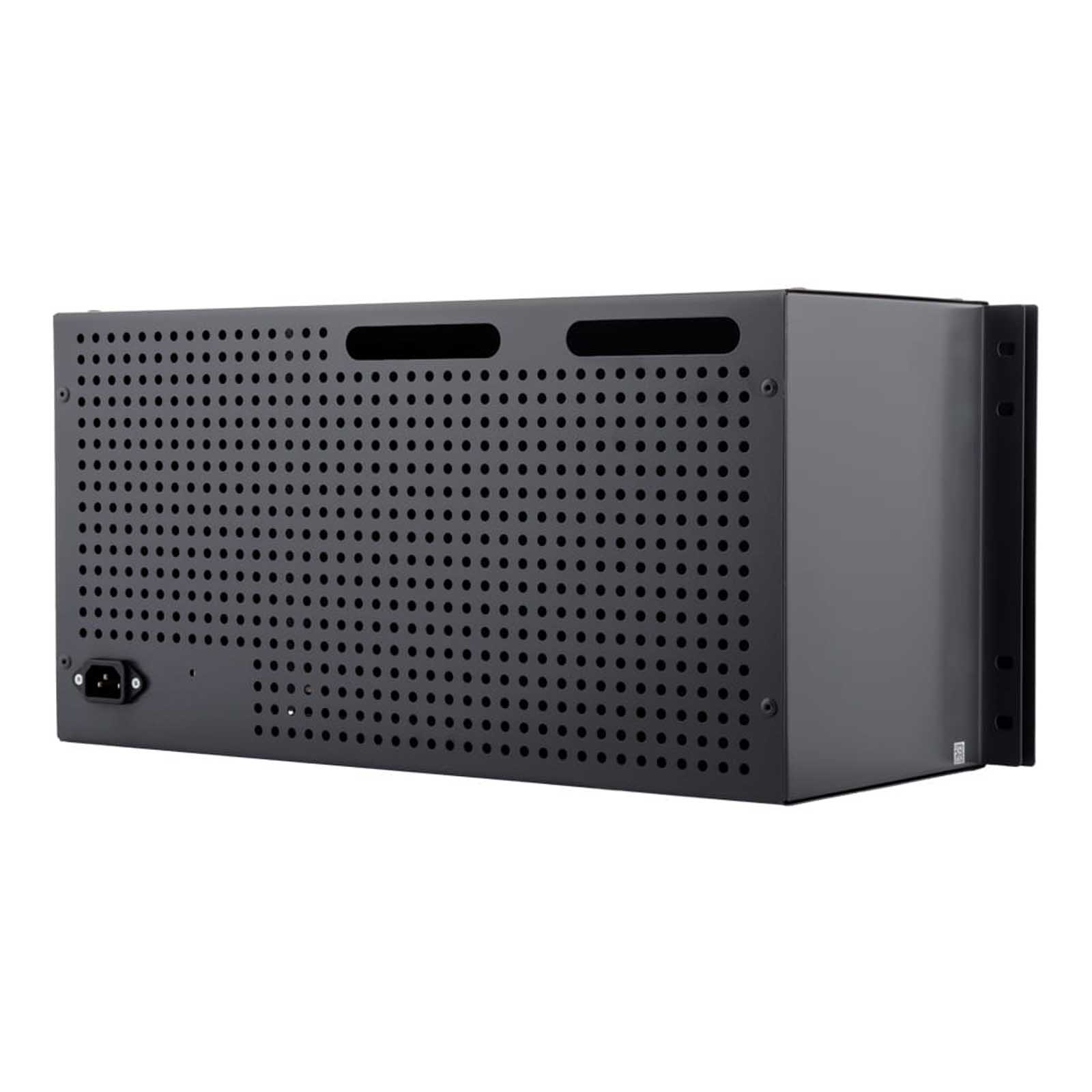

- główne przepusty kablowe z tyłu obudowy
- dodatkowy przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy

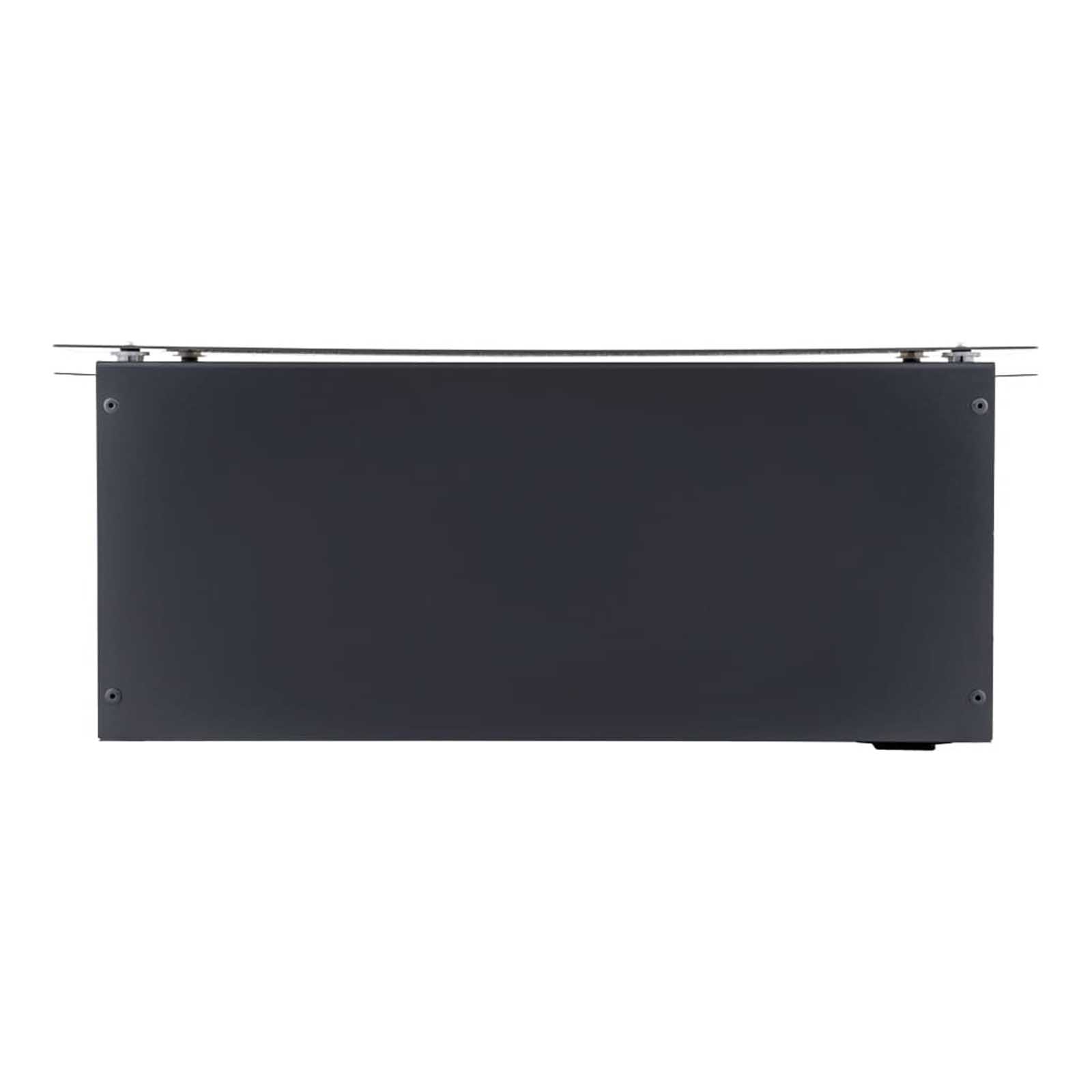

- wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
- grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
- obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
- możliwość schowania zapasu kabli wewnątrz obudowy
|
ATTE IPUPS-16-20-R5U0
|
|
|
|
|
|
Porty LAN
|
16x portów RJ45 PoE (10/100Mbps)
2x porty RJ45 UpLink (10/100/1000Mbps) |
|
Funkcje portów
|
xPoE-10-20-OF LAN 1 ... LAN 8:
WYJŚCIE PoE - do odbiorników PoE PASSIVE (do 40W) oraz 802.3af (do15.4W), 802.3at (do30W)
xPoE-10-20-OF LAN G1, LAN G2
UpLink Gigabit (bez zasilania PoE) |
|
Akumulator
|
2x akumulator żelowy lub AGM 12V / 18Ah |
|
Napięcie wyjściowe zasilacza
|
12V DC +/-15% |
|
Napięcie wyjściowe PoE
|
48V DC +/-2% |
|
Moc zasilacza
|
2x 72W |
|
Sprawność
|
90% @120W |
|
Napięcie wejściowe
|
190 ... 260V AC, 50Hz |
|
Prąd ładowania akumulatora
|
1A lub 2A (wybierane zworą JP1) |
|
Zabezpieczenia wejścia zasilacza
|
Bezpiecznik topikowy zwłoczny 3.15A |
|
Zabezpieczenie wyjścia zasilacza
|
Zasilanie sieciowe:
Elektroniczne zabezpieczeni przeciążeniowe na poziomie 9A (po zwarciu może być wymagany restart zasilacza)
Praca akumulatora:
Bezpiecznik topikowy zwłoczny 6.3A |
|
Zabezpieczenia portów
|
LAN 1 ... LAN 8, Vin
Zabezpieczenie przeciwprzepięciowe
LAN 1 ... LAN 8:
Zabezpieczenie przeciwzwarciowe 0.75A z auto powrotem |
|
Zabezpieczenie obwodu akumulatora
|
Zabezpiecznie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 6.3A
Zabezpieczenie przed głębokim rozładowaniem:
Odłączenie akumulatora dla napięcia poniżej 10.2V z automatycznym powrotem po podaniu napięcia sieciowego |
|
Sygnalizacja pracy
|
AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora
xPoE-10-20-OF:
Diody LED w złączach LAN 1 ... LAN 5 - obecność zasilania PoE na porcie |
|
Wyjścia techniczne
|
AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC
Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
|
Uruchomienie przy braku zasilania AC
|
Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
|
Kontrola zasilania na portach
|
xPoE-10-20-OF:
Przełącznik PoE ON/OFF - pozycje 1 ... 8 (LAN1 ... LAN 8)
PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF
PoE WŁĄCZONE na porcie - przełącznik w pozycji ON |
|
Obudowa
|
Blacha stalowa i aluminium, kolor grafitowy (RAL7024) |
|
Montaż
|
Szafa RACK 19", śruby M6 (w zestawie) |
|
Stopień ochrony
|
IP20 |
|
Temperatura pracy
|
-10°C~40°C |
|
Wymiary (szer./dł./wys.)
|
400 x 140 x 220 mm |
|
Zawartość zestawu
|
obudowa: ABOX-R5U0
2x zasilacz: AUPS-70-120-OF
2x przetwornica: ASUC-100-480-OF
2x switch: xPoE-10-20-OF |
|
Waga
|
3.5 kg |
