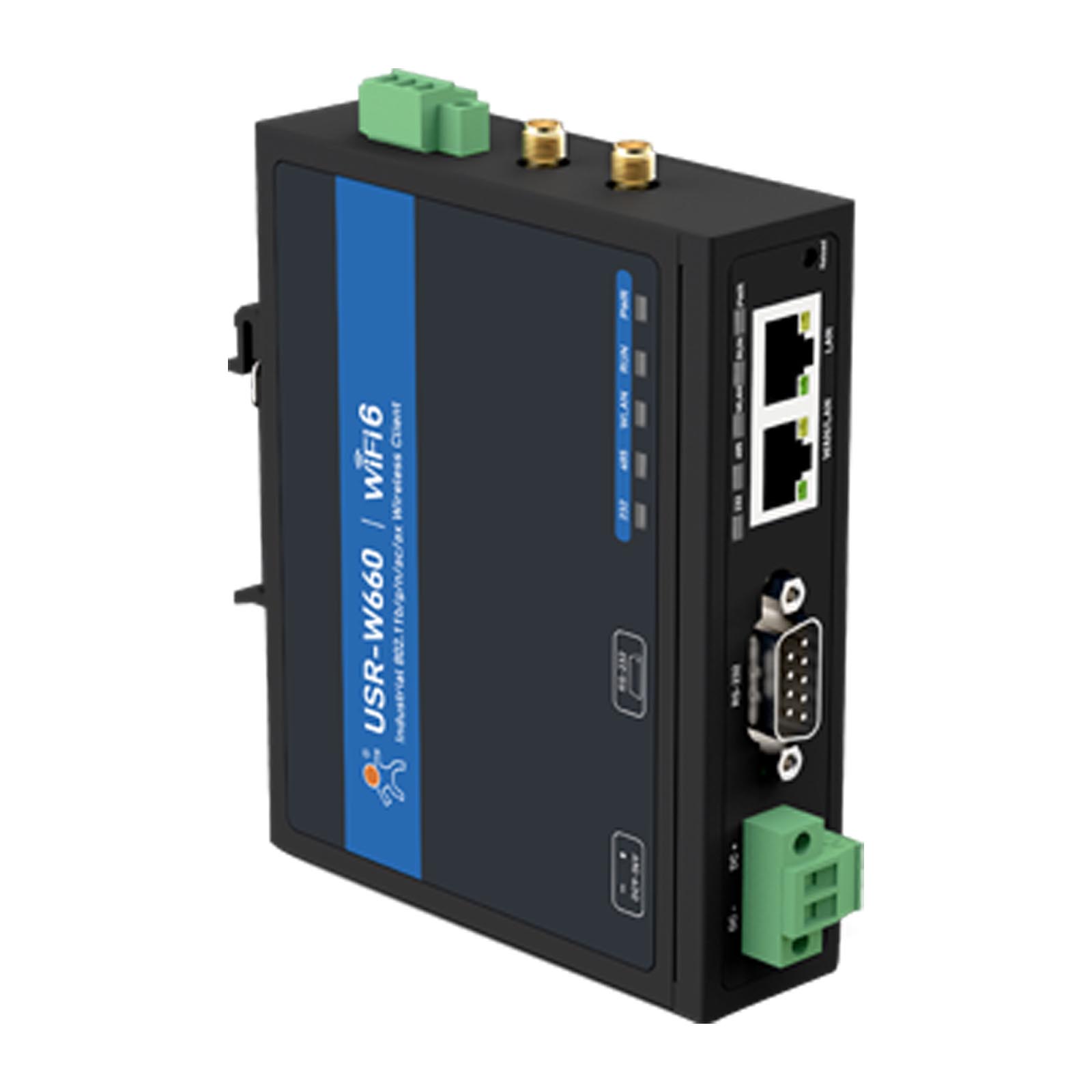

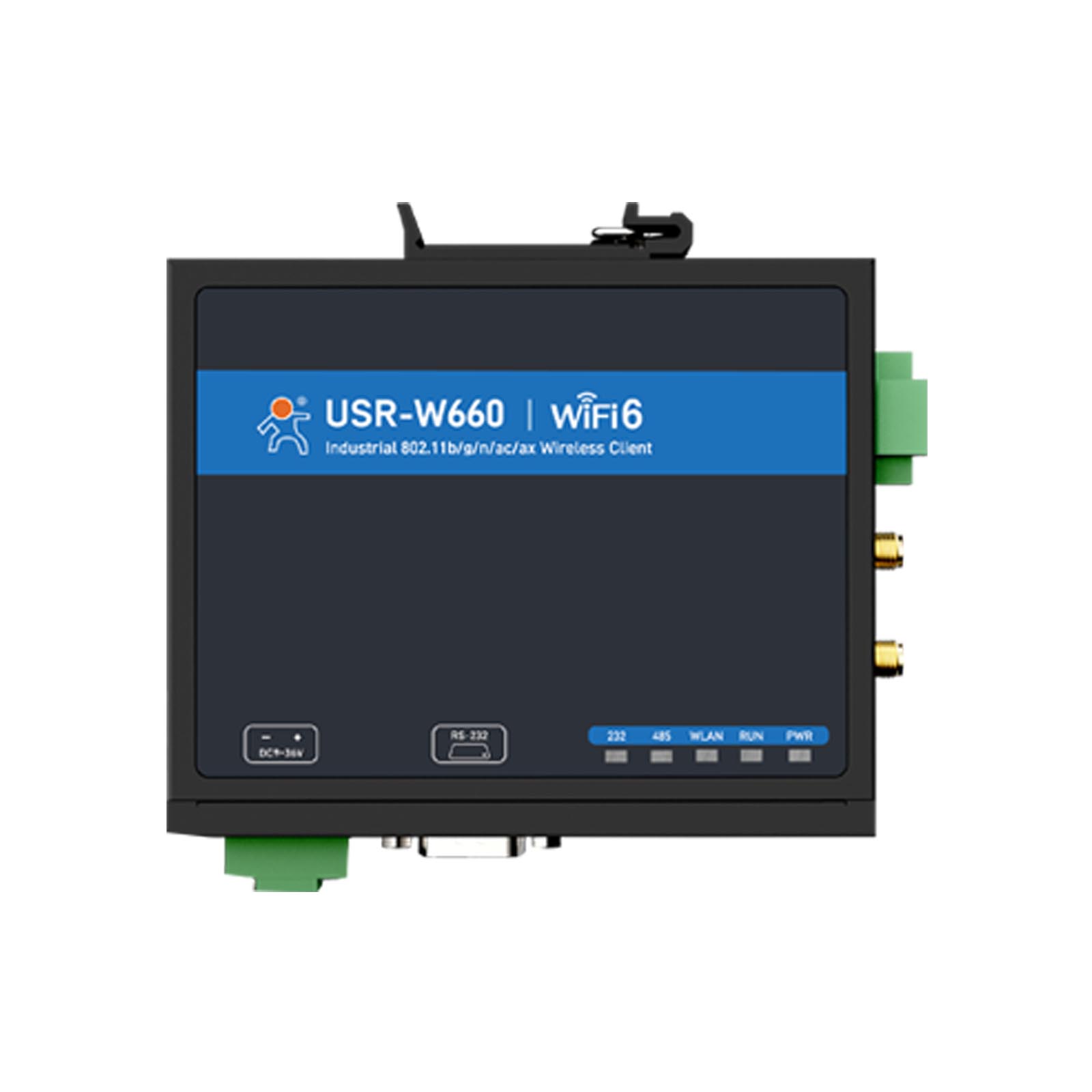

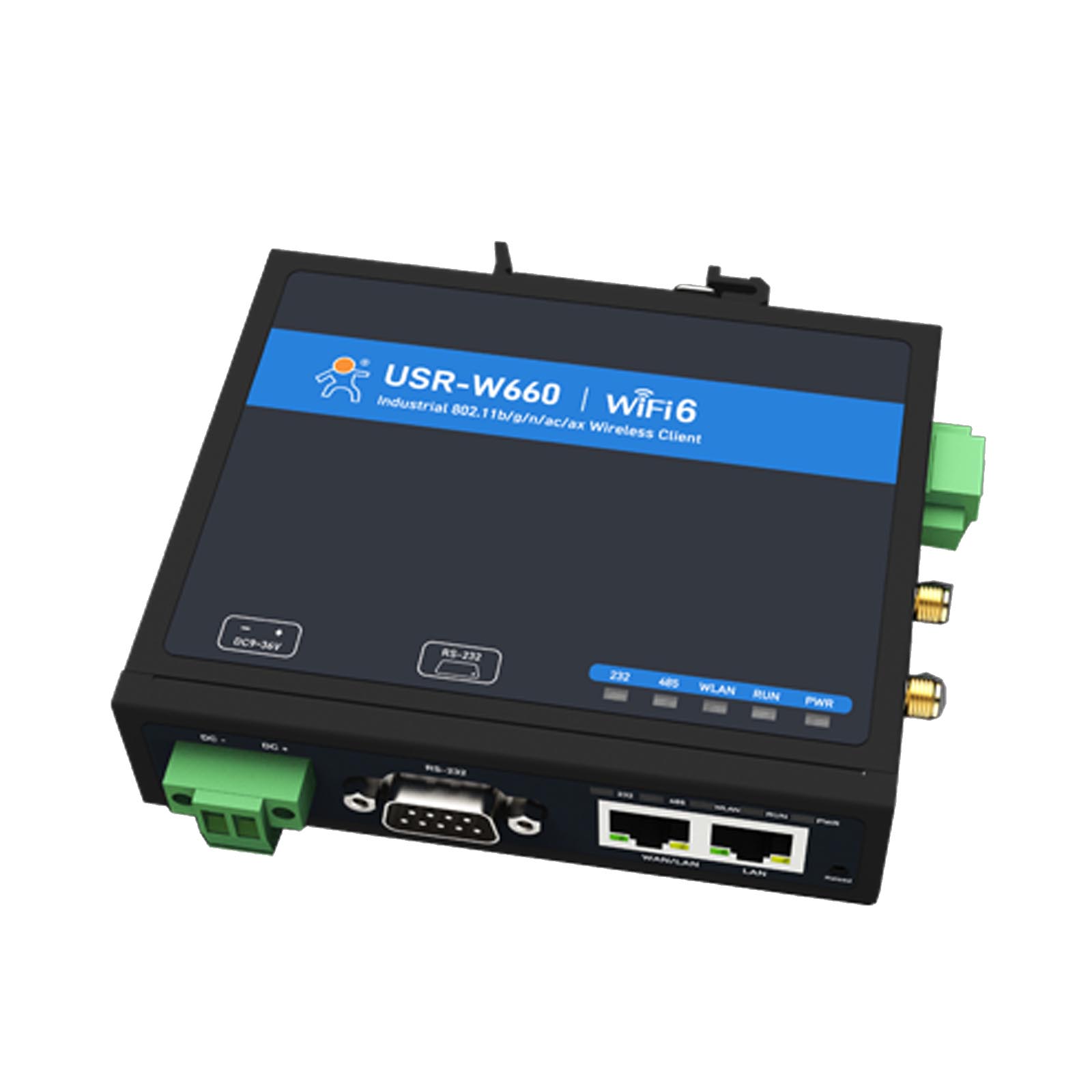

USR-W660

USR-W660 to przemysłowy media konwerter z portami RS232 i RS485 na WiFi6 oraz 2x portami gigabit Ethernet w przemysowej, metalowej obudowie.

USR-W660 to potężny dwuzakresowy serwer urządzeń szeregowych Wi-Fi, który może realizować komunikację danych między urządzeniami szeregowymi a urządzeniami Ethernet/Wi-Fi. Zastosowano w nim czterordzeniowy procesor Qualcomm IPQ6000, którego główna częstotliwość wynosi do 1,2 GHz. USR-W660 jest wyposażony w 1x port szeregowy RS232/485, 2x porty Gigabit Ethernet, dwuzakresowe Wi-Fi 2,4GHz i 5,8GHz. W trybie hotspotu AP może obsługiwać ponad 8 użytkowników Wi-Fi. Obsługuje tryb AP/STA/AP+STA/bridge i może zapewnić stabilne i niezawodne rozwiązania sieciowe dla różnych scenariuszy i branż.

Urządzenie USR-W660 spełnia standardy klasy przemysłowej: szeroka temperatura i szerokie napięcie, ochrona EMC. W oprogramowaniu obsługuje protokoły transmisji MODBUS, MQTT, TCP, UDP i inne. Urządzenie obsługuje szybki roaming pojedynczego łącza. W bezprzewodowej sieci lokalnej składającej się z wielu punktów dostępowych roaming może być realizowany bez operacji przełączania punktów dostępowych. Wbudowany programowy i sprzętowy podwójny watchdog, samonaprawianie błędów może zapewnić stabilną i niezawodną pracę urządzenia w różnych trudnych warunkach i scenariuszach przemysłowych, takich jak zautomatyzowany transport AGV, roboty, inteligentne systemy medyczne, inteligentne przechowywanie, inteligentne fabryki itp.

• Obsługa szyfrowania SSL/TLS w trybach klienta TCP, klienta HTTP i MQTT
• Obsługa dwukierunkowego uwierzytelniania certyfikatów

• Protokół SNMP: Użytkownicy mogą zdalnie przeglądać informacje o urządzeniu, modyfikować parametry urządzenia i monitorować informacje o urządzeniu za pośrednictwem protokołu SNMP. Nie ma potrzeby udawania się na miejsce, aby monitorować i konfigurować urządzenia jedno po drugim. Wersja protokołu SNMP obsługiwana przez to urządzenie to V2C i V3.
• Platforma PUSR: USR-W660 współpracuje z platformą PUSR, użytkownicy mogą realizować funkcje zdalnego logowania do strony konfiguracyjnej, debugowania danych i zdalnej aktualizacji oprogramowania układowego. Użytkownicy mogą również monitorować zapis online/offline urządzenia. Dzięki wszystkim powyższym funkcjom użytkownicy mogą wygodnie monitorować i zarządzać urządzeniem

• Ochrona EFT: Poziom 3. Chroni urządzenie przed uszkodzeniami spowodowanymi chwilowymi zakłóceniami prądu w obwodzie, takimi jak uderzenie pioruna, przełącznik zasilania itp.
• Ochrona ESD: Poziom 3. Zapobiega uszkodzeniom elektrostatycznym sprzętu, takim jak pył elektrostatyczny, środowisko łuku elektrycznego itp.
• Ochrona przeciwprzepięciowa: Poziom 3. Ochrona urządzeń przed skokami napięcia, takimi jak uderzenie pioruna, przełącznik zasilania itp.
• Watchdog: Sprzętowy i programowy podwójny watchdog zapewniający stabilną pracę bez przestojów
• Szeroki zakres temperatur pracy: -35 ℃ ~ 70 ℃
• Szerokie wejście zasilania: 9~36V, zabezpieczenie przed odwrotną polaryzacją
• Metalowa obudowa, stopień ochrony IP30

• Wymiary: 115 x 94 x 29 mm
• Port szeregowy: 1x RS232/RS485. RS232: 1200 ~ 115,2 Kb / s, DB9-Męskie.RS485: 1200 ~ 230,4 Kb / s, 3-pinowy blok zacisków. Dwa porty szeregowe nie mogą działać jednocześnie
• Port Ethernet: 1xWAN/LAN, 1xLAN, 10/100/1000M MDI/MDIX, automatyczne przełączanie między połączeniem krzyżowym i bezpośrednim, izolacja elektromagnetyczna 1,5KV
• Zasilanie: Wejście 9~36V, 2-pinowy blok zacisków
• Instalacja: Montaż na ścianie i na szynie DIN
• Przycisk przeładowania: W przypadku zapomnienia parametrów, długie naciśnięcie przywraca ustawienia fabryczne
• Złącze antenowe: 2x złącz SMA/żeńskie

Zawartość zestawu:

• 1x USR-W660
• 1x zasilacz (12V/3A)
• 1x przewód Serial Cable żeński/żeński
• 2x anteny Wi-Fi

Najważniejsze cechy:

USR-W660
Power Supply	DC: 9~36V, 2-pin terminal blocks, reverse polarity protection, surge protection
Working Current	Average: 600mA@12V, max: 1.35A @12V
Serial port
No.	1 x RS485, 1 x RS232, can't work simultaneously.
Baud rates	RS232: 1200 ~ 115200bps RS485: 1200 ~ 230400bps
Data bits	7, 8
Stop bits	1, 2
Parity	NONE, ODD, EVEN
Packaging Interval	Range: 1 ~ 3000ms, default: 50ms
Packaging Length	Range: 5 ~ 1500 bytes, default: 1000 bytes
Ethernet Ports
No.	2 x Ethernet ports: 1 x WAN/LAN(configurable), 1 x LAN
Interface	RJ45, 10/100/1000 Mbps, compliance with IEEE 802.3, supports auto MDI/MDIX, 1.5KV network isolation transformer protection
Wi-Fi
Standards & Frequency	IEEE 802.11b/g/n/ac/ax,  2.4GHz & 5.8G
Working Mode	AP/STA/AP+STA/Bridge
Data speed	1201Mbps(5.8GHz) & 573.5Mbps(2.4GHz)
MU-MIMO	2 x 2
OFDMA	DL-OFDMA 8(8 users); UL-OFDMA (4 users)
Covering distance	200 meters by line of sight.Actual transmission distance depends on environment of the site.
Wi-Fi Users	8 +
Antenna	2 x SMA-female
Wi-Fi Roaming	√
Physical Property
Casing material	Metal shell, IP30 protection
Dimensions	115*94*29mm(L x W x H, antenna pedestal, terminal block and DIN Rail are not included)
Installation	Wall mounting, Din rail mounting, desktop placement
EMC	Surge protection: level 3, IEC61000 ESD protection: level 3, IEC61000 EFT protection: level 3, IEC61000
Operating temperature	-35℃～ +70℃
Storage temperature	-40℃～+125℃
Operating humidity	5% ~ 95% RH, non-condensing
Storage humidity	1% ~ 95% RH, non-condensing
Software Function
Network protocols	TCP, UDP, HTTP, TLS, MQTT, ARP, DHCP, ICMP, PPPoE, IPv4, DNS, SNMP, NTP,
Modbus Gateway	Modbus RTU/TCP protocol conversion, Modbus multi-host polling
IP	DHCP/StaticIP
MQTT	Standard MQTT protocol, 16 subscription topics and 16 publish topics
IOT PLATFORMS	AWS IOT, Alibaba cloud, PUSR cloud
User Configuring	Web console(HTTP)
Others
Reload	Pinhole reset button
Indicators	1 x RS485, 1 x RS232, 1x WLAN, 1 x RUN, 1 x PWR
Ground protection	Screw
APPROVALS
Regulatory	CCC, CE/RED*, RoHS*, WEEE*, FCC*
