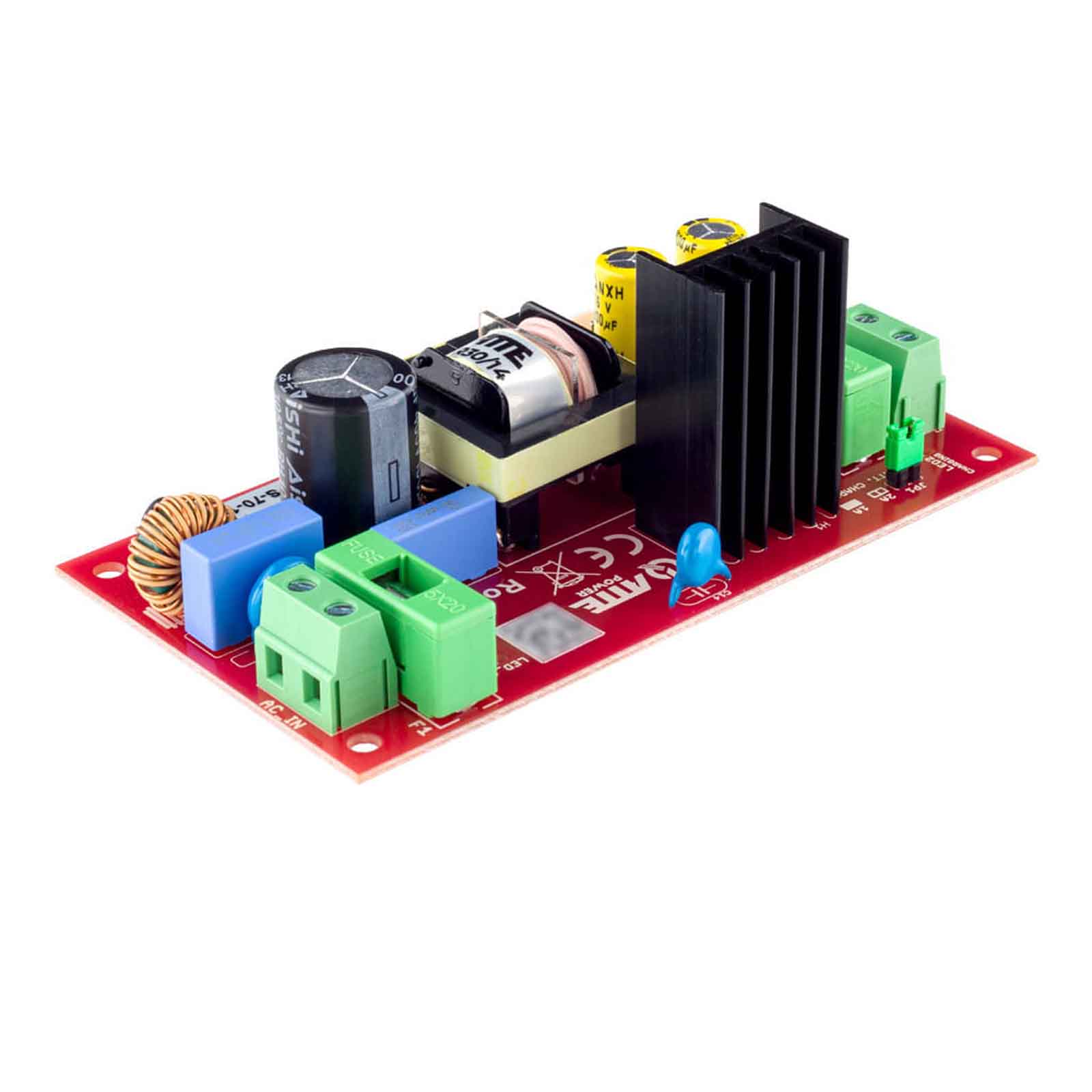

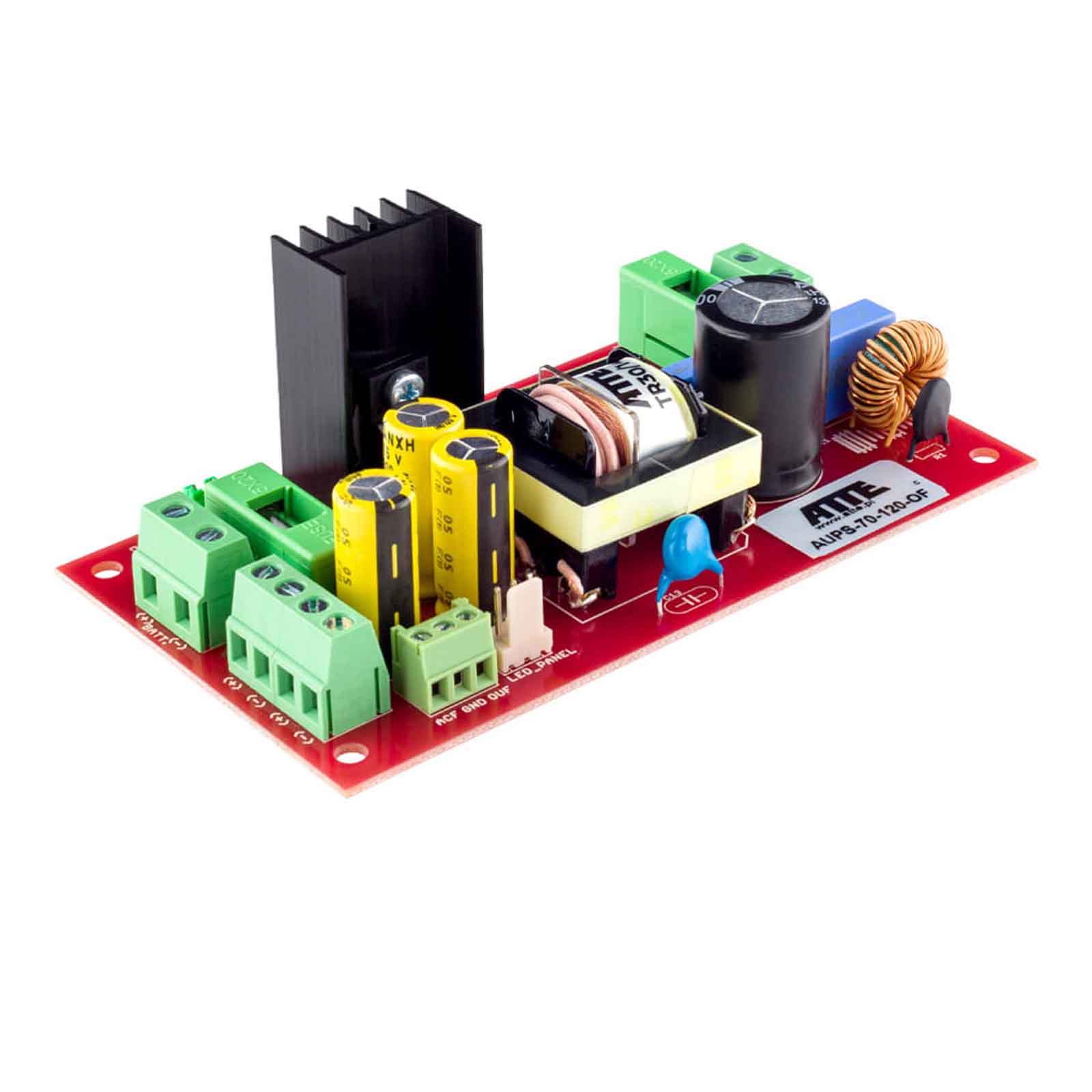

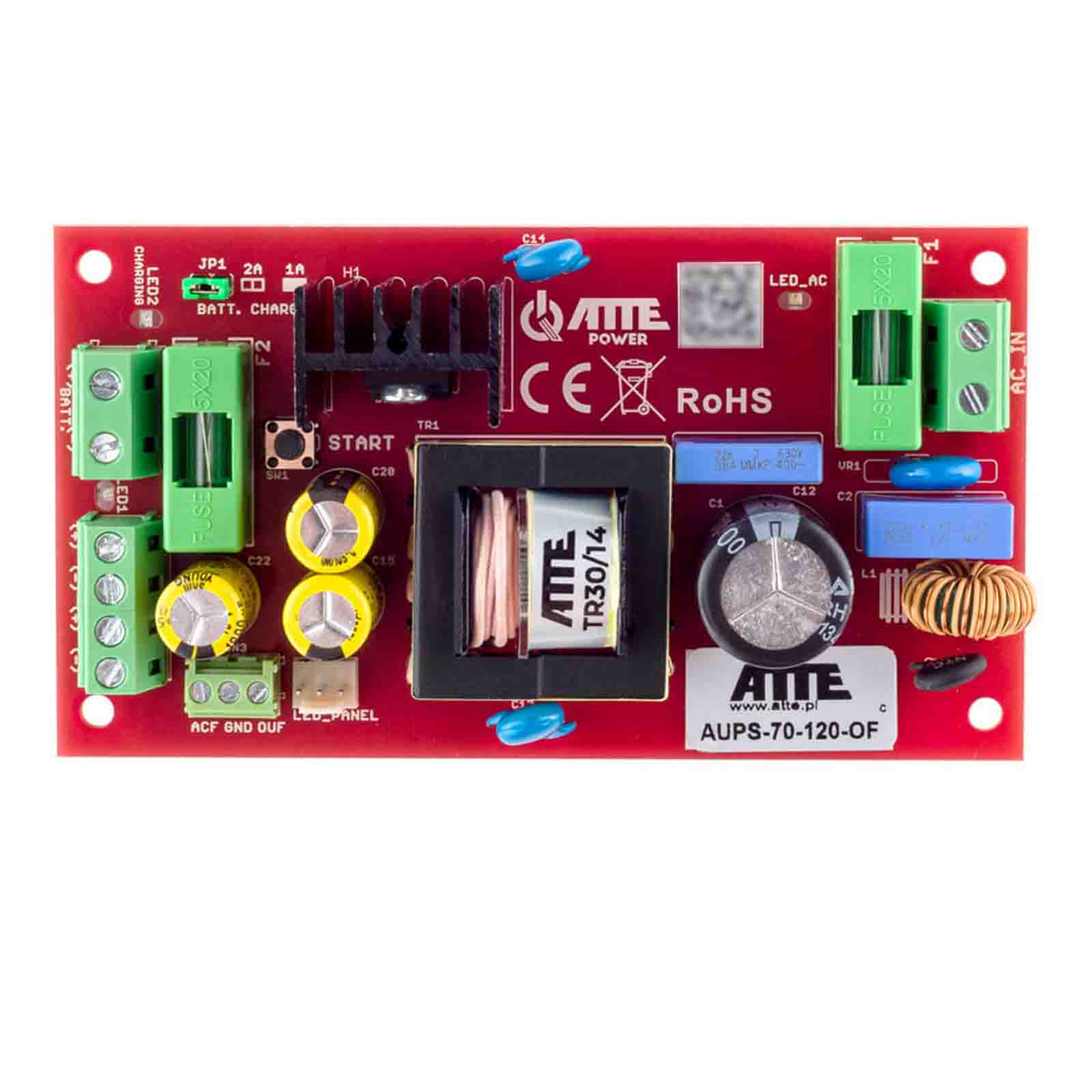

ATTE AUPS-70-120-OF zasilacz buforowy SMPS 12V 6A 72W
ATTE AUPS-70-120-OF to zasilacz buforowy SMPS 12V 6A 72W moduł do zabudowy.
Zasilacz buforowy serii AUPS przeznaczony do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS.
Układ jest przystosowane do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).
Dodatkowy przycisk START umożliwia wymuszenie uruchomienia zasilacza tylko z akumulatora bez dostępnego napięcia sieciowego 230V tzw. "zimny start".
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.
Informacje dodatkowe:
- zastosowanie dodatkowej przetwornicy serii ASUC pozwala na podniesienie napięcia wyjściowego i dostosowanie go do wymogów instalacji (np. do 24 / 48 / 55 VDC)
- dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego moduły stabilizującego serii AVC lub AVIC
- w celu rozbudowy zasilacza do 8 kanałów wyjściowych należy zastosować moduł bezpiecznikowy AF-P8-00-OF
Najważniejsze cechy:
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%) zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
- ochrona akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
- możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
- wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
- łatwy montaż w obudowach serii ABOX posiadających otworowanie systemowe w rastrze 10,8 mm
|
Typ zasilacza
|
Buforowy SMPS |
|
Napięcie wyjściowe
|
10,8 ... 13,8 VDC |
|
Prąd wyjściowy - ciągły
|
6 A |
|
Prąd wyjściowy - maksymalny
|
8 A |
|
Moc zasilacza - ciągła
|
72 W |
|
Moc zasilacza - maksymalna
|
96 W |
|
Sprawność
|
90% @70 W |
|
Napięcie wejściowe
|
190 ... 260 VAC, 50 Hz |
|
Zabezpieczenie wejścia zasilacza
|
Bezpiecznik topikowy zwłoczny 3,15 A |
|
Zabezpieczenie wyjścia zasilacza
|
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 12 A |
|
Zabezpieczenie obwodu akumulatora
|
Odłączenie akumulatora dla napięcia poniżej 10,8 V Bezpiecznik topikowy 6,3 A |
|
Uruchomienie przy braku zasilania AC
|
Przycisk START |
|
Prąd ładowania akumulatora
|
1 A lub 2 A |
|
Akumulator
|
Żelowy lub AGM 12V |
|
Sygnalizacja napięcia z sieci
|
LED_AC (żółty) - obecność napięcia sieci |
|
Sygnalizacja napięcia wyjściowego
|
LED 1 (zielony) - obecność napięcia wyjściowego |
|
Sygnalizacja akumulatora
|
LED 2 (czerwona) - ładowanie akumulatora |
|
Sygnalizacja obudowy
|
LED AC (zielona) - obecność napięcia sieci LED DC (czerwona) - obecność napięcia wyjściowego |
|
Zakres temperatur pracy
|
-25°C ... +50°C |
|
Wymiary (S x W x G)
|
118 x 65 x 45 mm |
|
Waga
|
0,15 kg |
|
Konstrukcja obudowy
|
Moduł do zabudowy |
|
Montaż
|
Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
