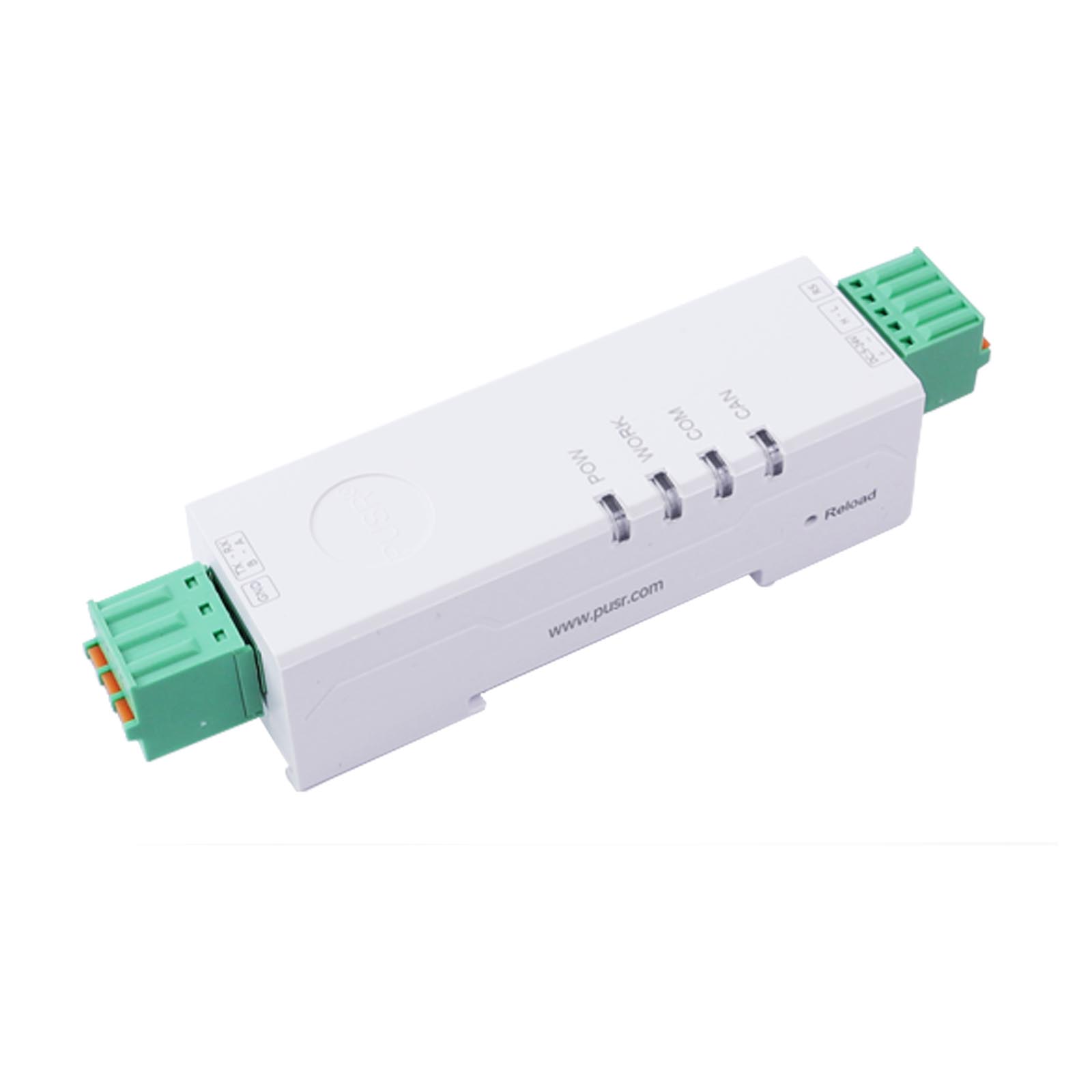

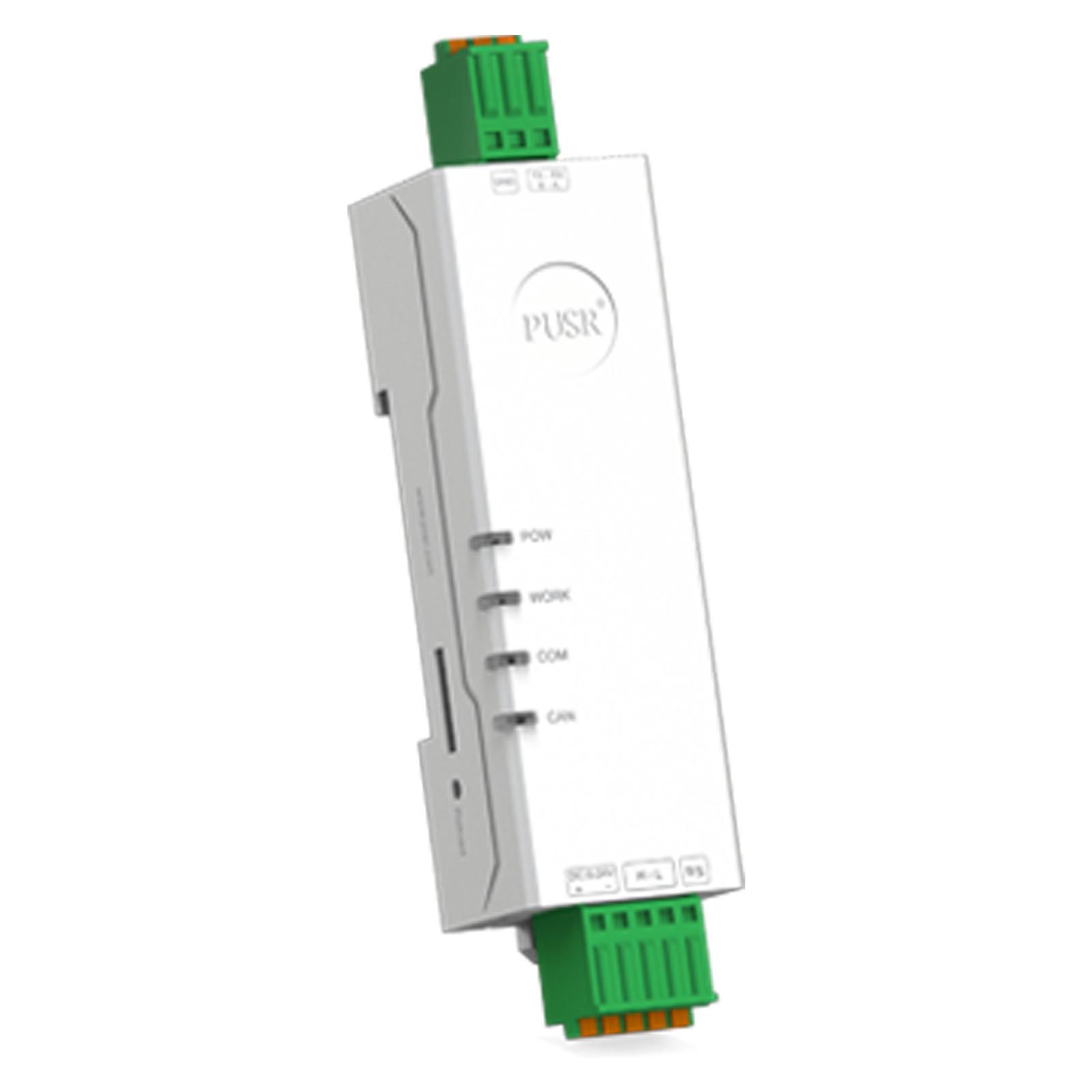

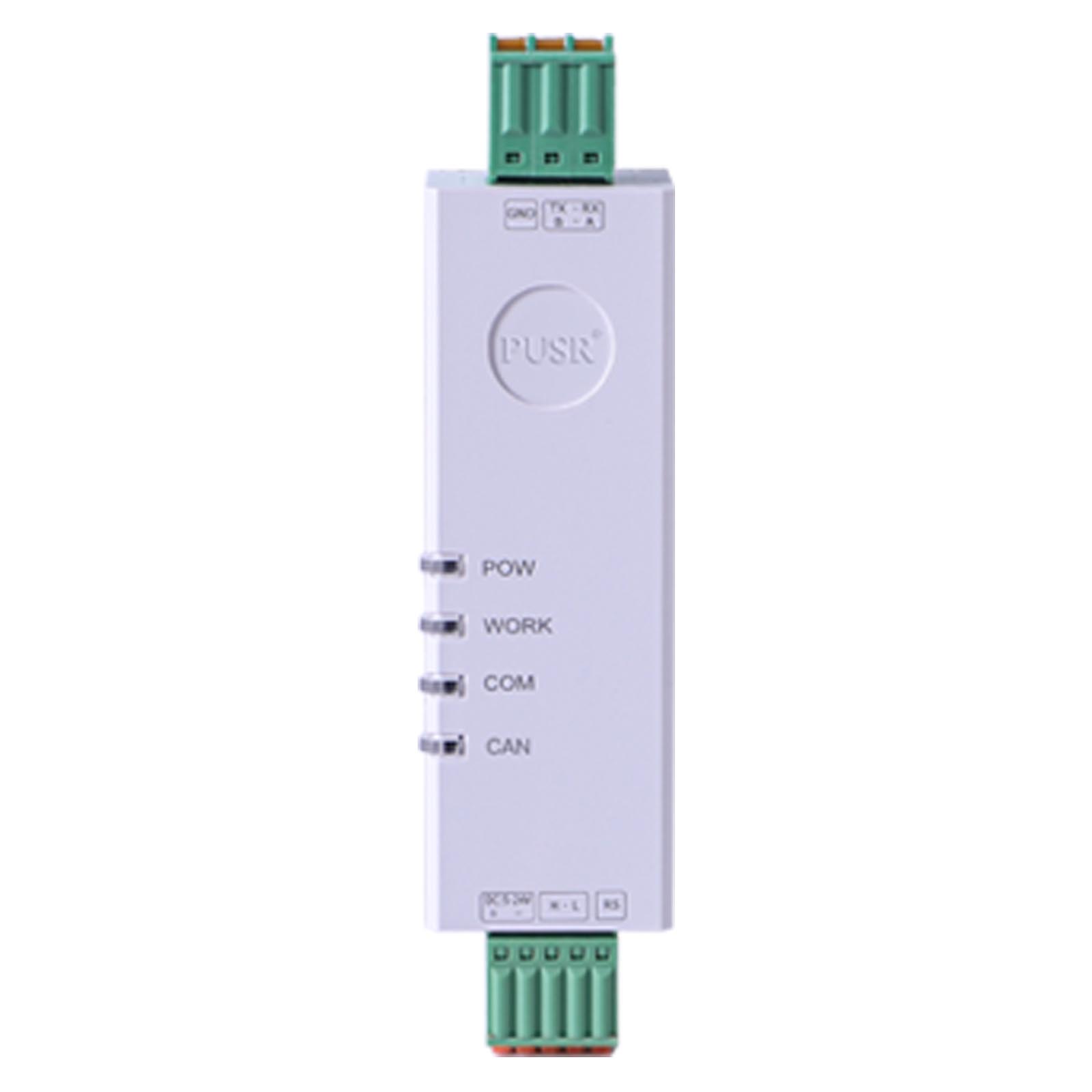

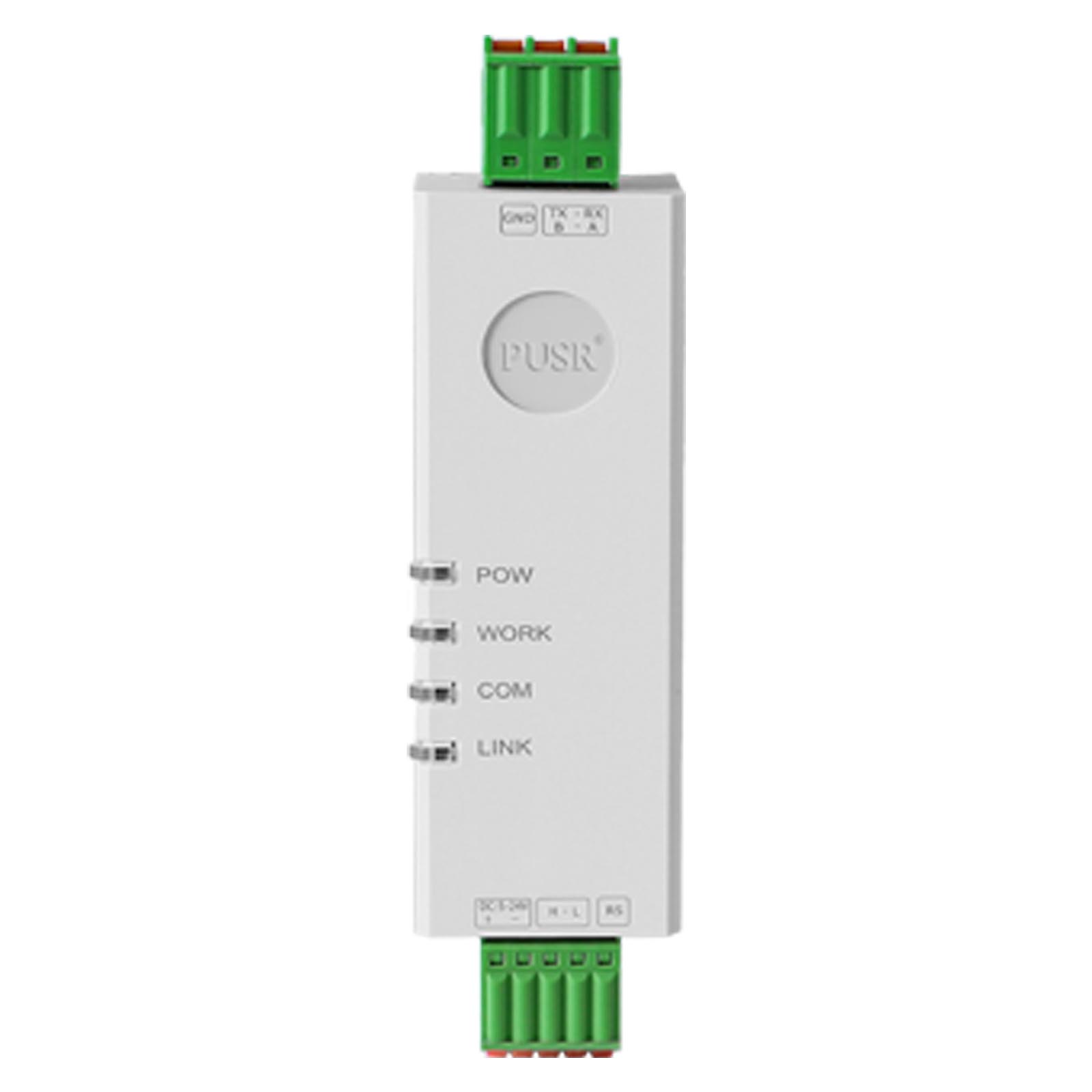

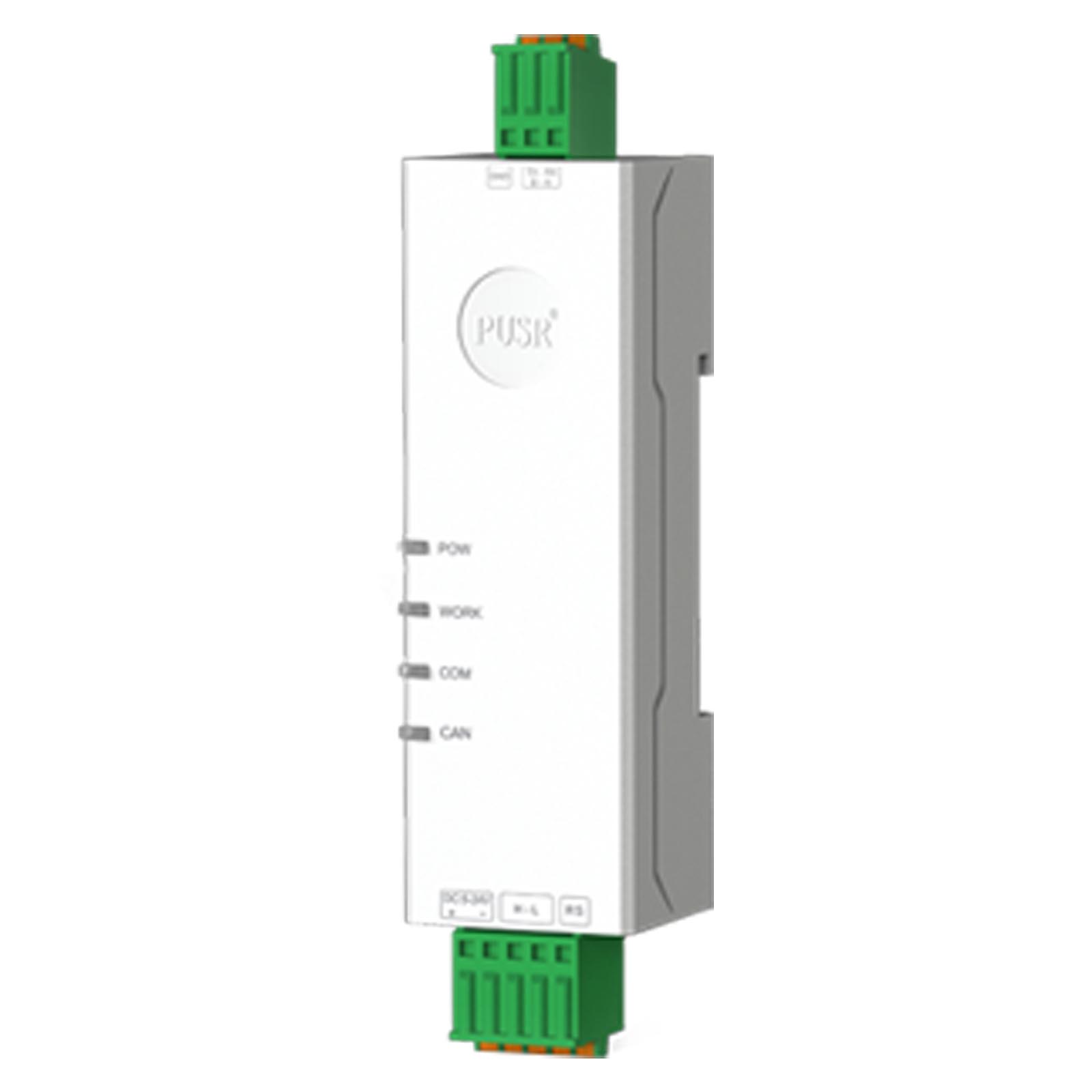

USR-CAN114 konwerter CAN na RS485

USR-CAN114 to ultra-mały przemysłowy konwerter szeregowy na CAN, który obsługuje komunikację danych i konwersję między interfejsami RS485 i CAN. Urządzenie to jest zgodne ze specyfikacją CAN 2.0A i CAN 2.0B i ma szeroki zakres szybkości transmisji CAN od 5 Kb/s do 1 Mb/s. Posiada wysoką ochronę EMC, dzięki czemu może pracować w trudnych warunkach i może być stosowany w wielu scenariuszach, takich jak elektronika samochodowa, ładowanie pojazdów elektrycznych, automatyka przemysłowa itp.

Konwerter szeregowy na CAN, dwukierunkowa komunikacja danych

Dzięki temu przetwornikowi szeregowemu na CAN użytkownicy mogą realizować komunikację danych i konwersję między urządzeniami RS485 i CAN.

Obsługiwane 5 trybów pracy:

Przezroczysta konwersja
Konwersja formatu
Przezroczysta konwersja z konwersją identyfikatorów
Konwersja protokołu Modbus RTU
Konwersja protokołu niestandardowego

Wielokrotna ochrona sprzętowa, niezawodność i stabilność:

Ochrona EMC: poziom 3
Szeroki zakres temperatur roboczych: -40℃~+85℃
Podwójny watchdog: sprzętowy i programowy watchdog zapewniający stabilną pracę
Szeroki zakres napięcia wejściowego: DC 5-24 V, obsługa zabezpieczenia przed odwróceniem polaryzacji napięcia wejściowego

14 zestawów konfigurowalnych filtrów

Konwertery USR-CAN114 oraz USR-CAN112 obsługują filtrowanie danych zgodnie ze standardową ramką, rozszerzoną ramką i niestandardową ramką. W trybie niestandardowym użytkownicy mogą skonfigurować do 14 zestawów metod filtrowania, aby uniknąć zakłóceń spowodowanych dużą ilością danych.

Szeroki zakres szybkości transmisji

Szybkość transmisji szeregowej: 600 bps ~ 230400 bps
Szybkość transmisji CAN: 5 Kbps ~ 1 Mbps

Ultra mały rozmiar

3 praktyczne projekty, łatwa instalacja
Ultra mały rozmiar, podobny do szminki, może być stosowany w różnych sytuacjach, zwłaszcza w małych pudełkach.
Obsługuje montaż na szynie DIN i montaż na ścianie

Łatwe podłączenie

Złącze przewodów typu push, łatwe okablowanie, bez konieczności stosowania dodatkowych narzędzi, takich jak śrubokręty
Złącze przewodów typu push
Złącze przewodów typu pluggable

Najważniejsze cechy:

Rozmiar „szminki”
5 trybów pracy: obsługa konwersji protokołu Modbus RTU
14 zestawów filtrów: konfigurowalnych programowo
Konfigurowalna przez użytkownika prędkość transmisji
Szeroki zakres temperatur pracy: od -40°C do +85°C
Wysoka niezawodność: poziom ochrony EMC 3
Montaż na szynie DIN
Zgodność ze specyfikacją CAN 2.0A i CAN 2.0B

USR-CAN114
Working Voltage	DC5~24V, recommended 12V 1A
Size	742422mm (L W H)
Installation Method	DIN Rail Mounting
Reload Key	Press and hold to restore factory settings
IndicatorLight	POWER、WORK、COM、CAN
CAN port	1*CAN port, support standard CAN2.0A/B, press terminal wiring
CAN port Baud Rate	5kbps ~ 1000kbps, support custom
Terminal Resistance	Built-in CAN bus 120Ω termination resistor
Serial port	USR-CAN114:1RS485, press terminal wiring USR-CAN112:1RS232, press terminal wiring
Serial portBaudRate	600-230.4K（bps）
Data bits	7、8
Stop bit	1、2
Parity bit	When the data bit is 7 bits, it supports Odd, Even, Mark and Space; When the data bit is 8 bits, None, Odd and Even are supported.
Operating Temperature	-40~85℃
Storage Temperature	-40~105℃
Operating Humidity	5%~95% RH(no condensation)
Storage Humidity	5%~95% RH(no condensation)
Conversion Of Mode	Transparent conversion, Transparent band ID conversion,Standard conversion, Modbus conversion, Customize frame header and frame tail
CAN ID	Support standard frame, remote frame
Frame ID Filtering	Support standard frames only, remote frames only, custom input frame IDs (up to 14 groups)
Serial Packet Length	Support custompacket length
Switch Direction	Support bidirectional conversion, serial to CAN only, CAN to serial only
Firmware Upgrade	Support firmware upgrade on PC
Parameter Configuration	AT command, PC software configuration
Electrostatic Protection	Air discharge 8kV
Electrical Fast Transient	Power supply circuit 2kV;Serial CAN port circuit 1kV
SurgeInterferenceTest	Power supply circuit 1kV; CAN port circuit 2kV
