ATTE ETH10-2WIRE-SET zestaw do transmisji LAN 10Mbps + PoE po 2 żyłach

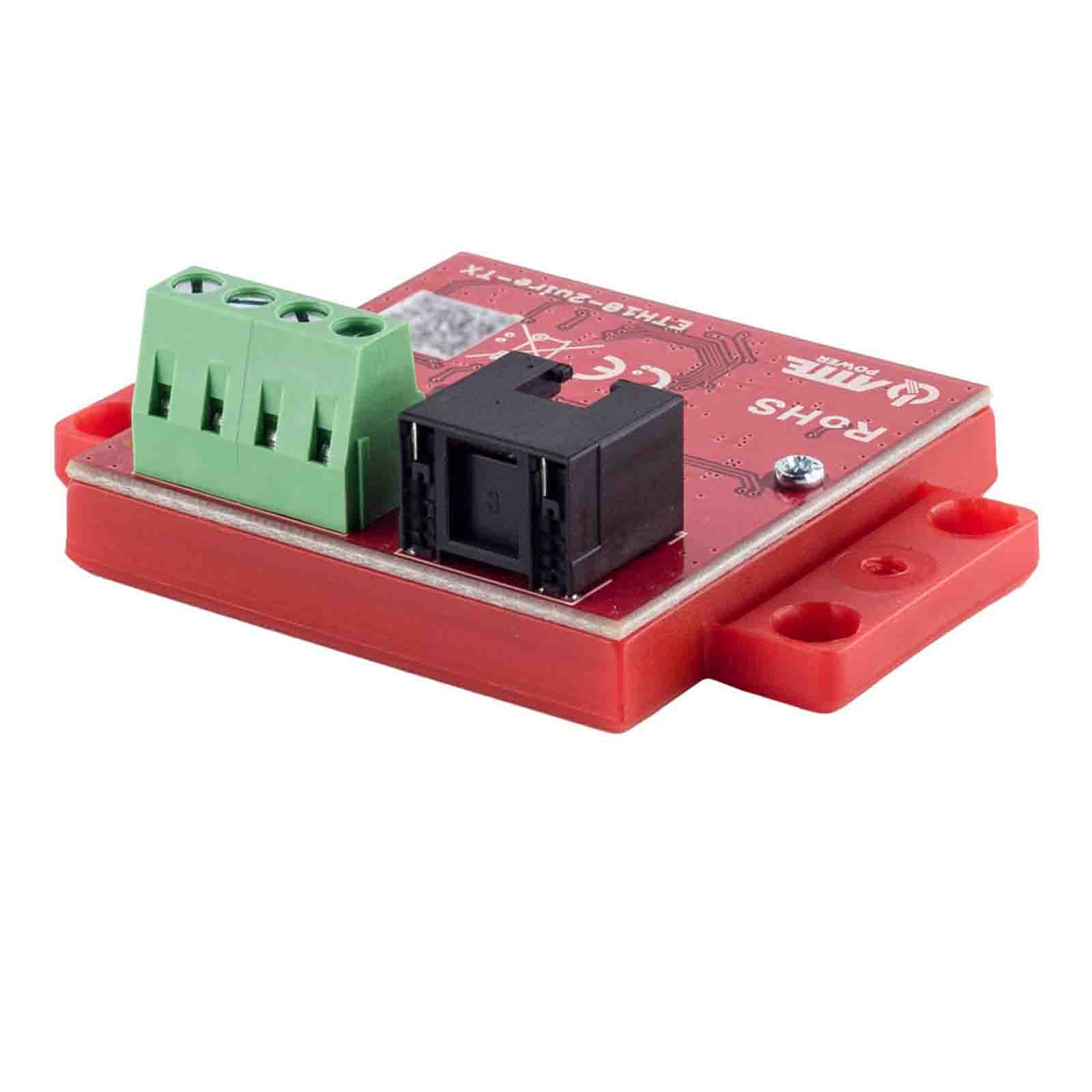

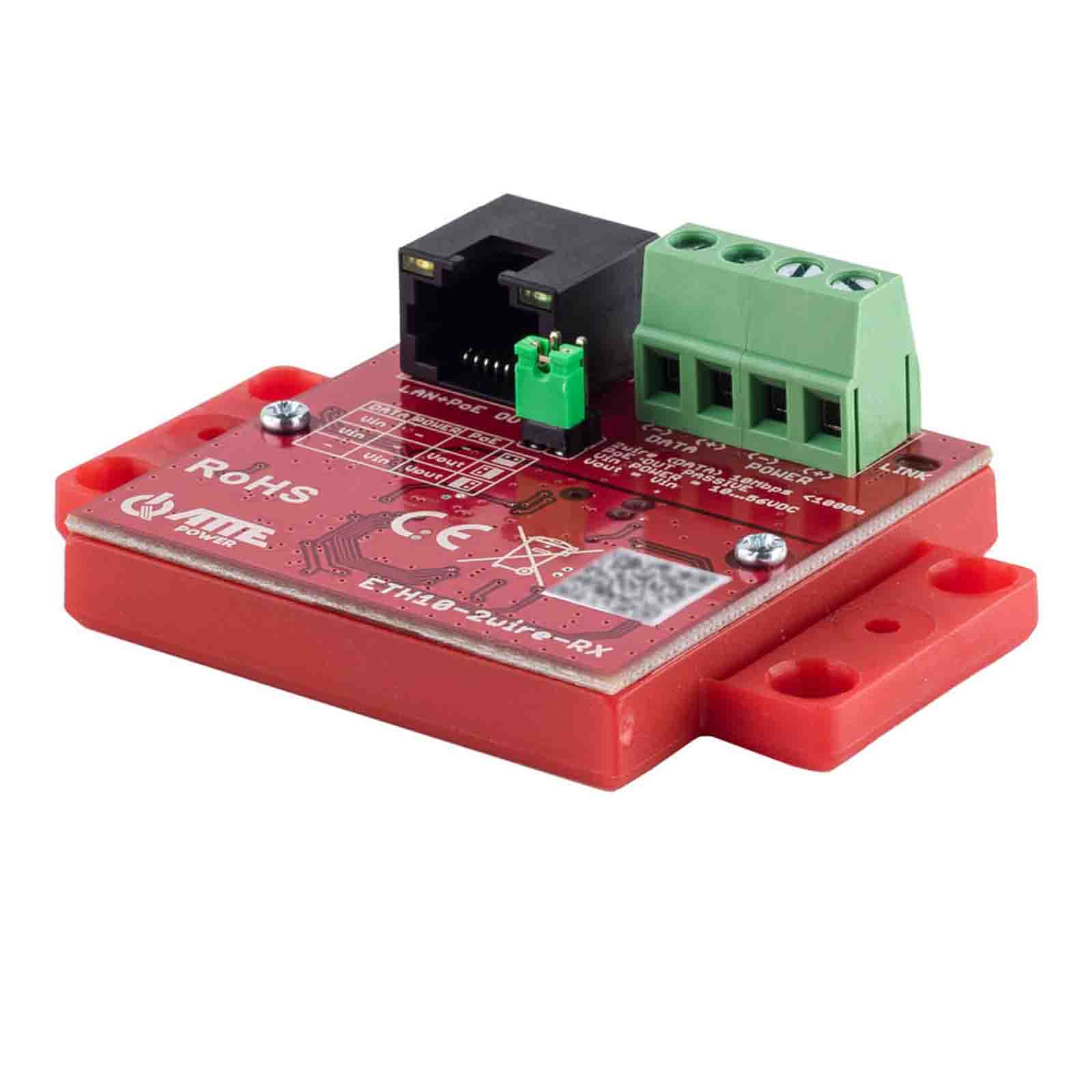

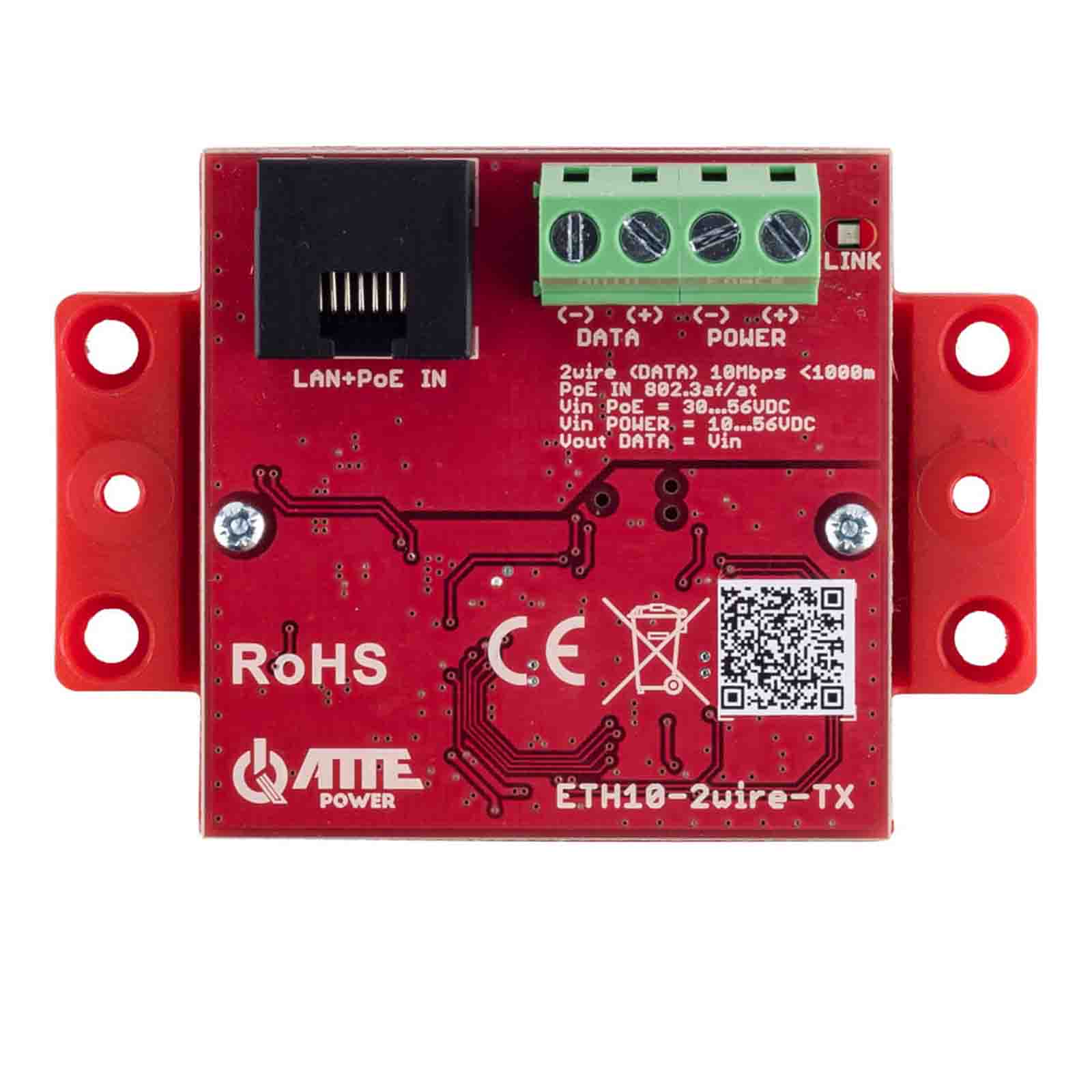

ATTE ETH10-2WIRE-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem dwóch przewodów np. jednej pary skrętki UTP.

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000m.

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii. W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.

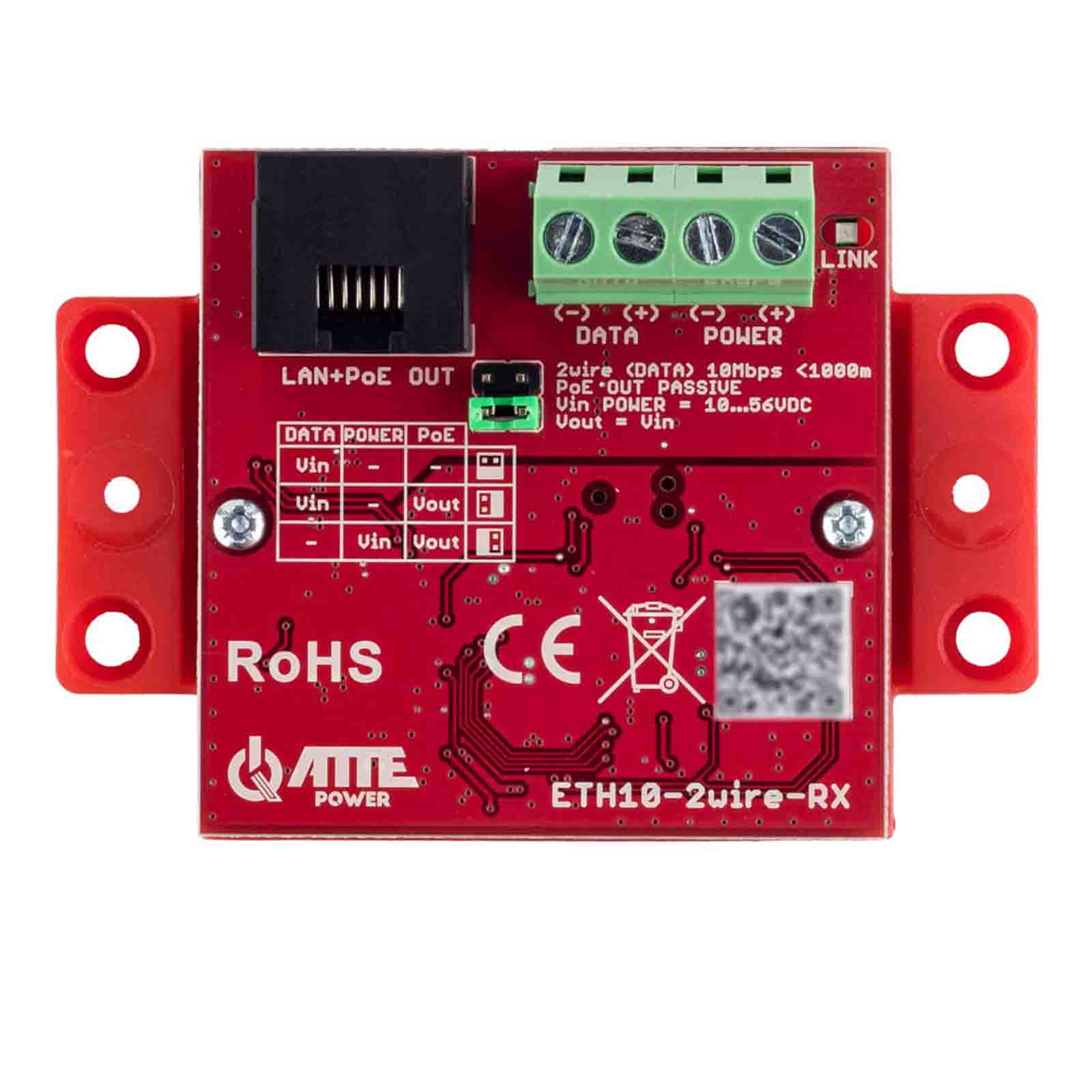

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

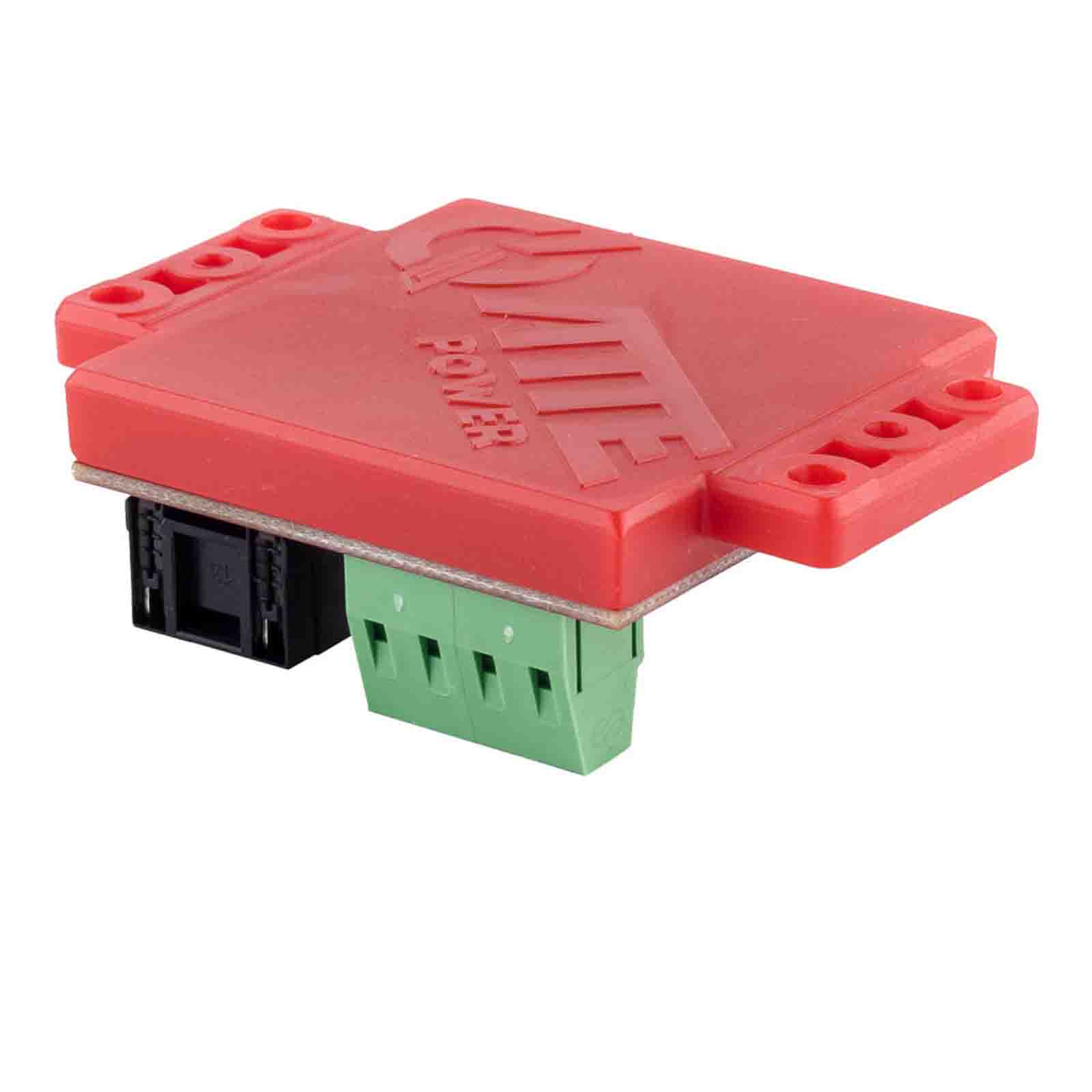

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

Najważniejsze cechy:

możliwość montażu odbiornika w podstawie kamery lub innej puszce instalacyjnej
zasięg transmisji do 1000m z prędkością 10 Mb/s
odporność na zakłócenia
możliwość zasilania ze switcha PoE 802.3at/af. PoE PASSIVE lub zewnętrznego zasilacza (ETH10-2wireTX)
możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE
do 30W sumarycznej mocy w całym torze zasilania
bardzo niski pobór mocy - 1,35W cały tor
niewielkie rozmiary modułów
wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów

ATTE ETH10-2WIRE-SET
Interfejs	1x port RJ45 10Mb/s Listwa śrubowa - przewody 0,32-3,3mm2 (22-12AWG)
Funkcje portów	ETH10-2wire-TX: PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE Vin POWER = 10 ~ 56 VDC DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach ETH10-2wire-RX: PoE OUT (zasilanie odbiorników PoE): PASSIVE PINY PoE: 4,5 (V+) 7,8 (V-) POWER (zasilanie): alternatywne zasilanie (patrz konfiguracja zworek) DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
Sygnalizacja pracy	LED port RJ45 (żółty) - obecność zasilania LED port RJ45 (zielony) - link i transmisja danych w torze LAN LED LINK (zielony) - link i transmisja danych w torze 2wire
Napięcie zasilania	ETH10-2wire-TX Vin PoE = 30 ~ 56 VDC Vin POWER = 10 ~ 56 VDC ETH10-2wire-RX Vin = 10 ~ 56 VDC
Napięcie wyjściowe	ETH10-2wire-TX VoutDATA = Vin ETH10-2wire-RX Vout = Vin
Kontrola zasilania	ETH10-2wire-RX zworki - z tabelą konfiguracji (na ostatniej stronie instrukcji i na etykiecie)
Pobór mocy	1,35W (cały tor)
Długość kabla toru 2WIRE	Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA): < 1000m - 2 pojedyncze nieskręcane przewody Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie
Długość kabla sieciowego	< 100m - odległość SWITCH PoE do ETH10-2wire-TX < 100m - odległość ETH10-2wire-RX do odbiornika PoE
Zabezpieczenia	Porty LAN i DATA: Zabezpieczenie przepięciowe Porty POWER: Zabezpieczenie przed odwrotną polaryzacją Port PoE IN ETH10-2wire-TX: Zabezpieczenie przeciążeniowe na poziomie 0,6A
Konstrukcja obudowy	Poliwęglan
Klasa szczelności	IP20
Temperatura pracy	-25°C ~ 65°C
Waga	0,025kg
Wymiary (szer./dł./wys.)	ETH10-2wire-TX - 51x51x22mm ETH10-2wire-RX - 51x51x22mm
