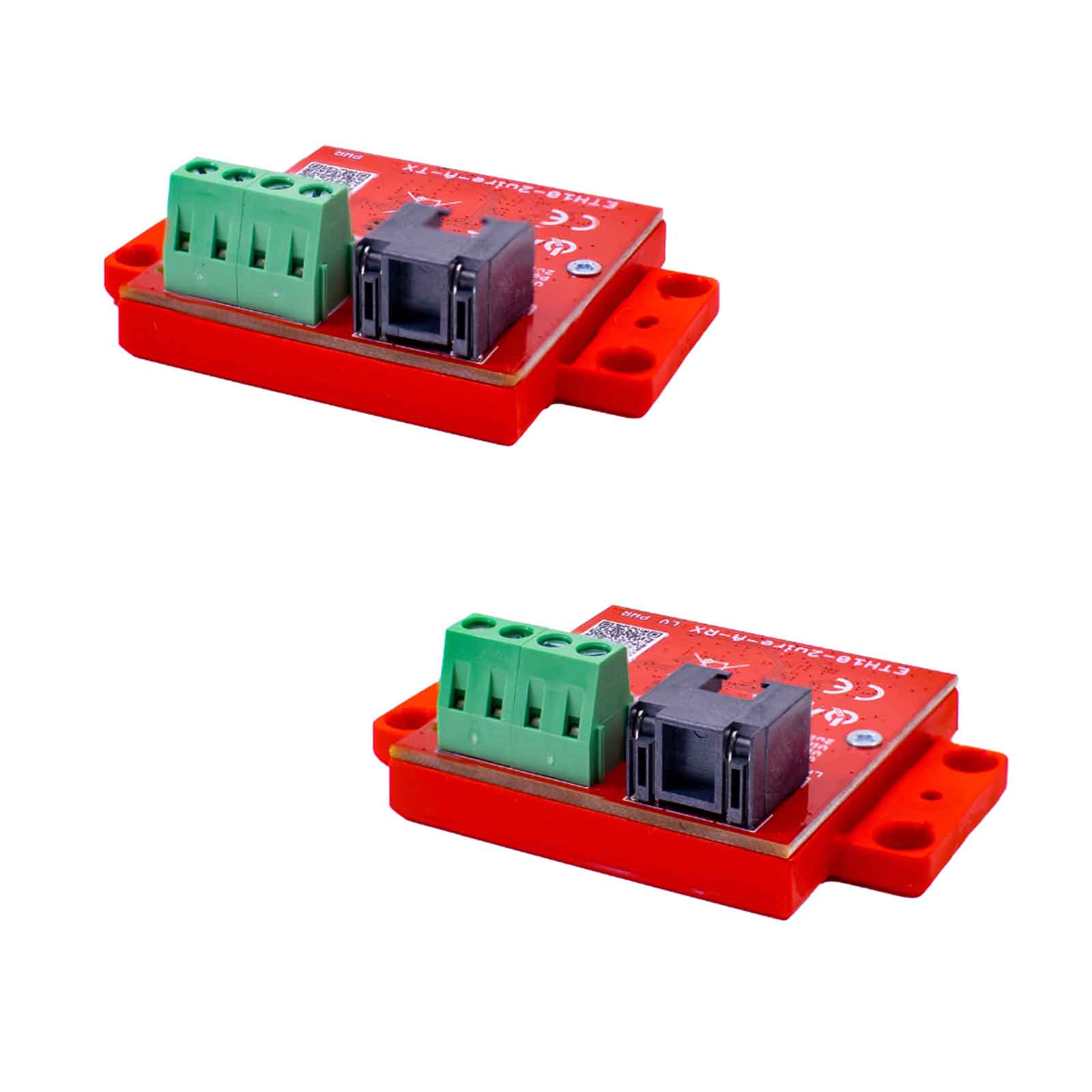

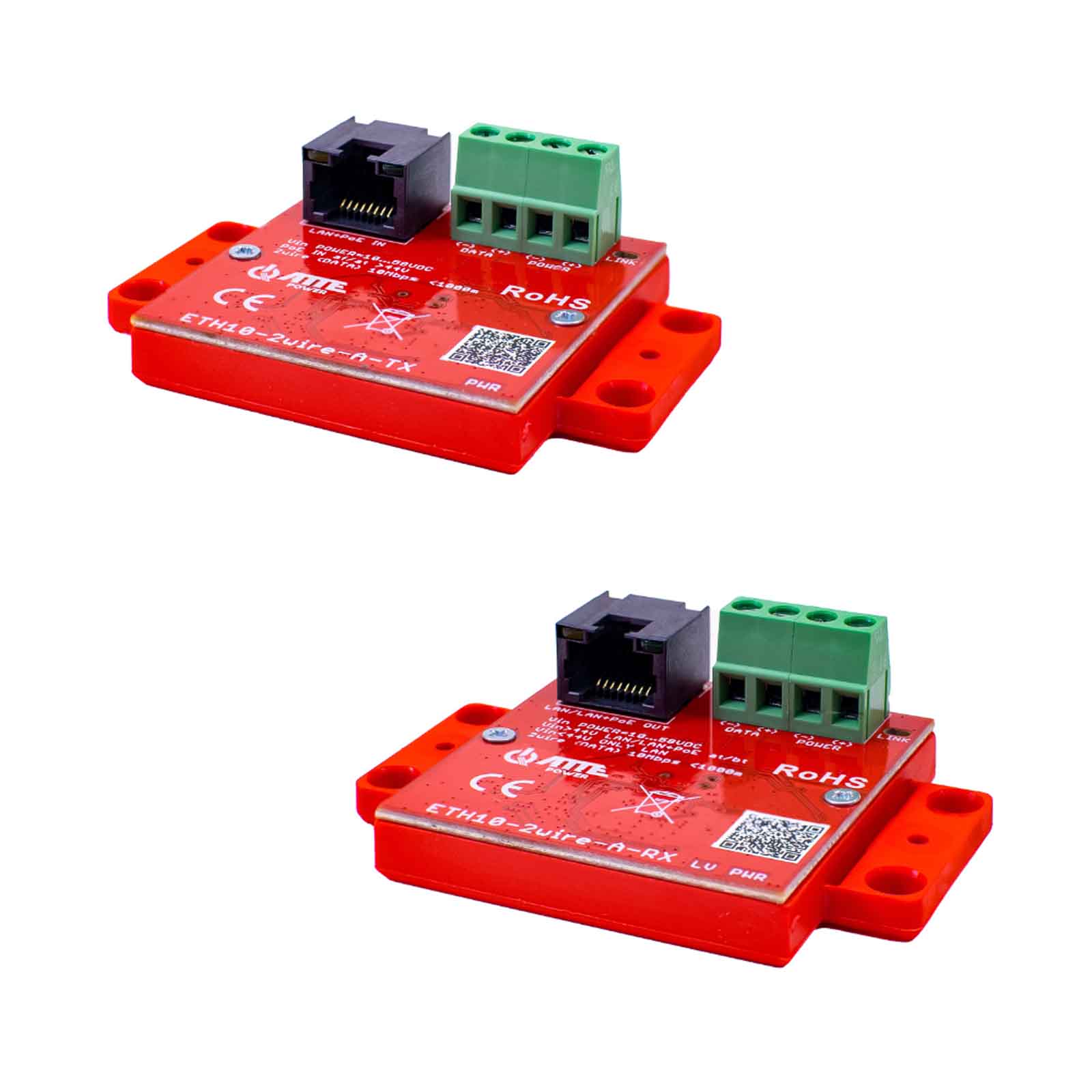

ATTE ETH10-2wire-A-SET zestaw do transmisji LAN 10Mbps + PoE po 2 żyłach

ATTE ETH10-2WIRE-A-SET to to zestaw aktywnych konwerterów do transmisji danych sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Charakteryzuje się wysoką odpornością na zakłócenia zewnętrzne.

Podstawowe zastosowania:

instalacja kamer IP PoE w miejscu istniejących kamer analogowych
do transmisji LAN + PoE za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie
wymiana domofonu na wideodomofon IP
wykorzystanie przewodu telefonicznego do przesyłu danych Ethernet
instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym
do instalacji kamer IP PoE w windach na istniejącym przewodzie zwisowym

Dzięki wysokiej odporności na zakłócenia ETH10-2wire-A-SET może być używany na dowolnym przewodzie, jednak maksymalne odległości transmisji mogą się różnić w zależności od ich rodzaju. Zestaw konwerterów najlepiej sprawdza się w przypadku skrętki UTP. Odpowiednia izolacja przed zakłóceniami elektromagnetycznymi oraz skręcenie żył w torze 2wire pozytywnie wpływają na zasięg transmisji. Maksymalna długość przewodów w torze 2wire to 1000m.

W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

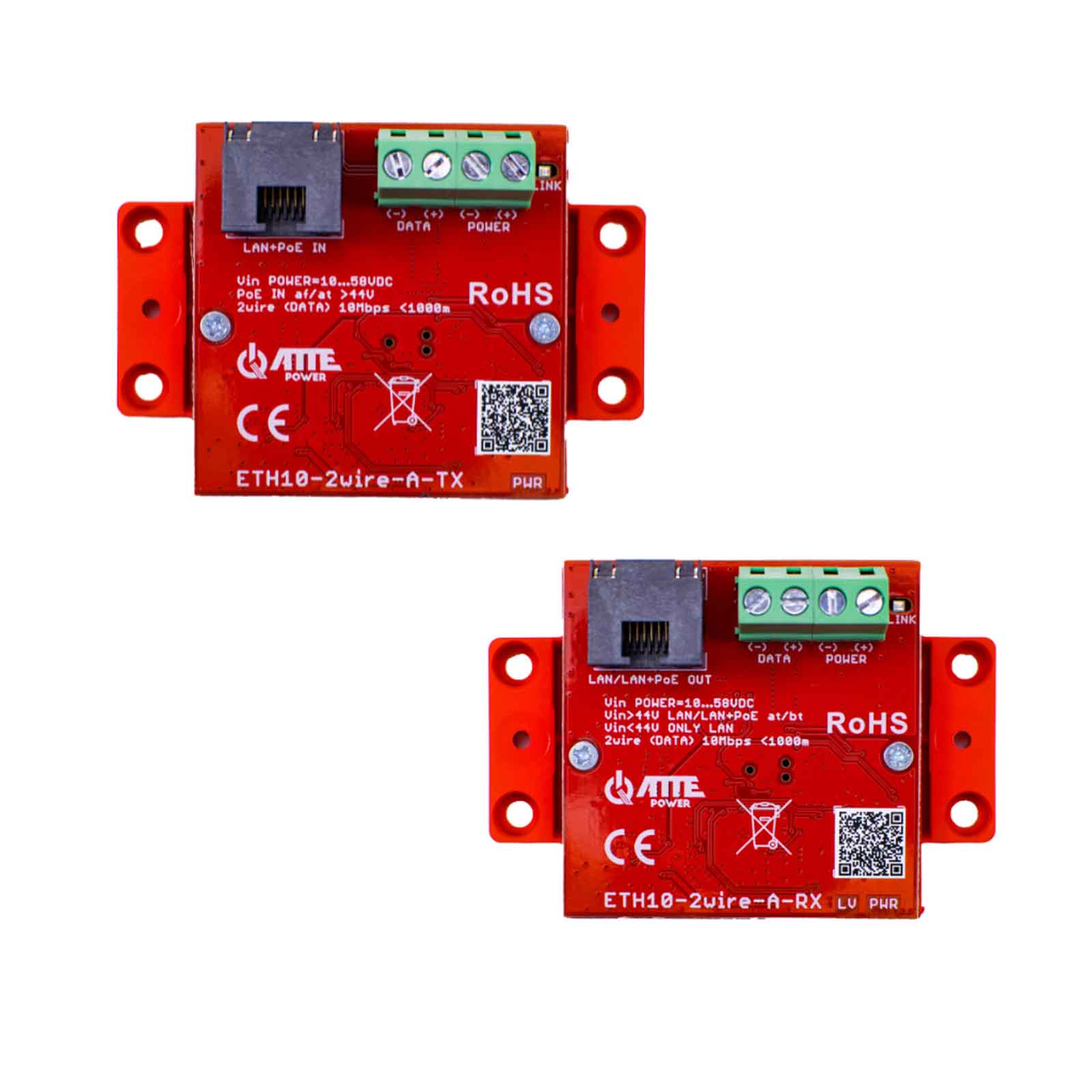

Moduł ETH10-2wire-A-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-A-RX wraz z kamerą PoE.

Transmisja oraz zasilanie są sygnalizowana poprzez diody LED:

PWR - Urządzenie jest zasilane
LED LINK - Sygnalizacja transmisji pomiędzy modułami
LED w porcie RJ45 (żółty) – obecność zasilania PoE w porcie
LED w porcie RJ45 (zielony) – link i transmisja danych
LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu
LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH10-2wire-A-RX poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania.

Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH10-2wire-A-RX. Moduły ETH10-2wire-A-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

ETH10-2wire-A-SET jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)

Uwagi instalacyjne

W odróżnieniu do pozostałych modeli konwerterów 2wire pozwala uruchomić transmisję z prędkością 10Mbps na prostych nieskręcanych przewodach.
Możemy uruchomić dwa lub więcej zestawów na poszczególnych żyłach pojedynczego przewodu.
Podane wartości przepustowości oraz odległości zostały podane dla pojedynczej pary żył przewodu UTP, w rzeczywistości mogą się one różnić zależnie od zastosowanego przewodu na torze 2wire.
Moduły łączymy parą przewodów przy pomocy złączy DATA, która przesyła zarówno dane, jak i zasilanie. Złącze POWER powinno być wykorzystywane jedynie do zasilania z zasilacza zewnętrznego

Najważniejsze cechy:

możliwość transmisji Ethernet za pomocą 2 dowolnych żył przewodu
transmisja na poziomie 10Mbps do 1000m po żyłach przewodu UTP
możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji
niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np. w podstawie kamery
do 30W sumarycznej mocy w całym torze zasilania
bardzo niski pobór mocy - 0,7W w całym torze
łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
szeroki zakres temperatur pracy

Całkowita ilość portów	2 Porty PoE, 2 Listwy śrubowe
Port PoE IN	LAN + PoE IN 802.3af/at lub PoE Passive
Porty PoE OUT	LAN + PoE OUT 802.3af/at/bt60
Porty LAN 10/100Mbps	LAN + PoE IN, LAN + PoE OUT
Napięcie wejściowe	Vin PoE - 24 ... 56 V, Vin Power - 10 ... 56 V
Napięcie wyjściowe PoE	VoutDATA = Vin, Vout = Vin
Pobór mocy	0,7 W (cały tor)
Kontrola zasilania na wyjściu	Autonegocjacja
Zabezpieczenia przepięciowe	LAN i DATA
Zabezpieczenia przeciążeniowe	ETH10-2wire-A-TX - Zabezpieczenie przeciążeniowe na poziomie 0,6 A
Długość kabla toru 2WIRE	< 1000m - 2 pojedyncze skręcane przewody
Sygnalizacja toru 2wire	LED LINK (zielony) - link i transmisja danych w torze 2wire
Sygnalizacja zasilania	LED PWR – obecność zasilania
Sygnalizacja PoE	LED port RJ45 (żółty) - obecność zasilania PoE
Sygnalizacja transmisji	LED port RJ45 (zielony) - link i transmisja danych w torze LAN
Sygnalizacja niskiego napięcia	LED LV Dioda sygnalizacyjna LowVoltage (<44V)
Zakres temperatur pracy	-25 ... +65°C
Wymiary (S x W x G)	51 x 51(73) x 22 mm
Waga	0,06 kg
Stopień ochrony	IP20
Konstrukcja obudowy	Uniwersalna podstawa montażowa
Montaż	Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
