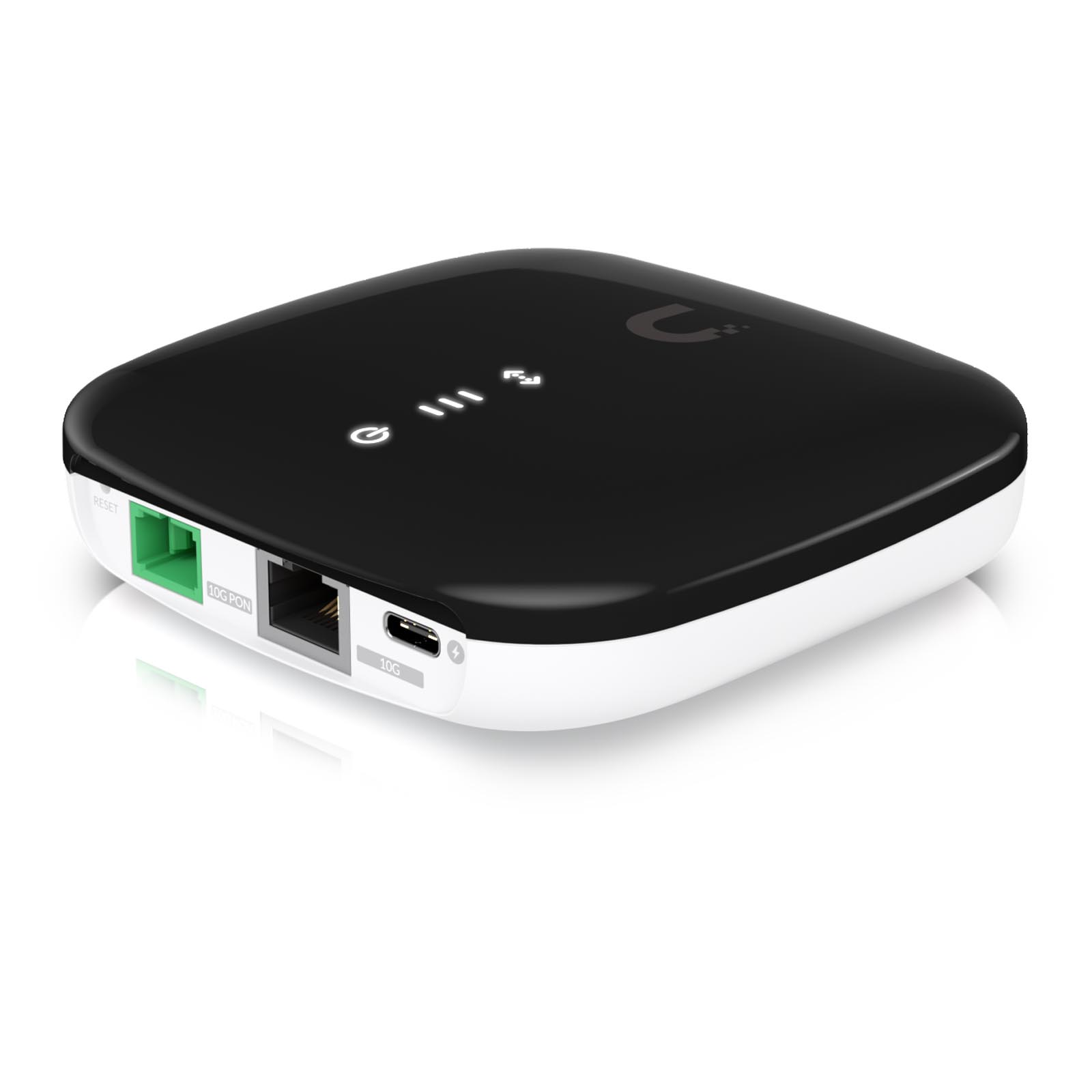

Ubiquiti UISP Fiber XGS (UISP-FIBER-XGS) to optyczna jednostka sieciowa (ONU), która może zapewnić prędkość uplink/downlink 10 Gb/s na odległości do 20 km.
Ubiquiti UISP-FIBER-XGS to urządzenie CPE ONU przeznaczone do rozwiązań XGS-PON/XG-PON, dzięki któremu można zmodernizować sieć do 10 Gb. Samo urządzenie służy do konwersji GPON na LAN i obsługuje wyłącznie tryb mostkowy, a nie tryb routera. Do połączenia z siecią XGS-PON/XG-PON wykorzystuje 1x złącze SC APC i maksymalną prędkością 9,95 Gb/s (downlink) i 9,95 Gb/s (uplink). Zakres TX wynosi od 4 do 9 dBm, a czułość RX od -9 do -26 dBm. Jest zasilane przez adapter USB-C 5V/3A.
Ubiquiti Fiber XGS, oznaczony przez producenta numerem katalogowym UISP-FIBER-XGS, to najnowocześniejsze urządzenie sieciowe światłowodowe, zaprojektowane z myślą o zapewnieniu szybkiego dostępu do Internetu w wymagających środowiskach sieciowych. Urządzenie to należy do serii UISP (Ubiquiti ISP) firmy Ubiquiti, stworzonej z myślą o dostarczaniu skalowalnych i wydajnych rozwiązań sieciowych dla dostawców usług internetowych i rozległych sieci.
Ważne: UISP Fiber XGS jest kompatybilne wyłącznie z
UISP Fiber OLT XGS (UISP-FIBER-OLT-XGS). Nie można go używać z urządzeniami OLT innych producentów.
Podstawowa funkcjonalność Fiber XGS opiera się na zastosowaniu technologii XGS-PON (10 Gigabit Capable Passive Optical Network). Ta najnowocześniejsza technologia wykorzystuje konfigurację punkt-wielopunkt z pasywnymi rozgałęźnikami, umożliwiając obsłużenie wielu punktów końcowych, takich jak domy i firmy, za pomocą jednego światłowodu zasilającego. Symetryczna przepustowość 10 Gb/s w kierunku upstream i downstream jest szczególnie odpowiednia dla zastosowań o wysokich wymaganiach, takich jak strumieniowe przesyłanie wideo HD i transfer dużych plików.

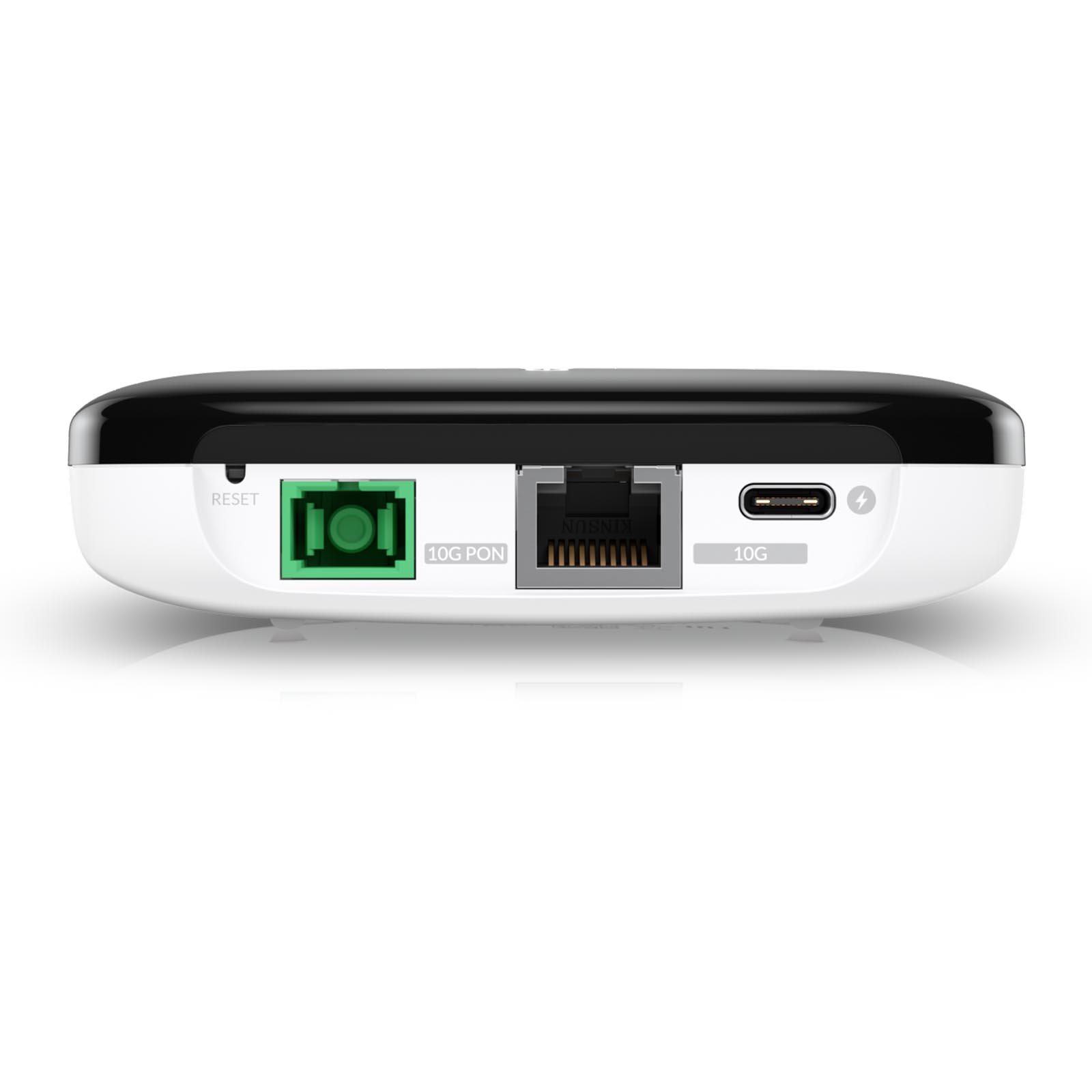

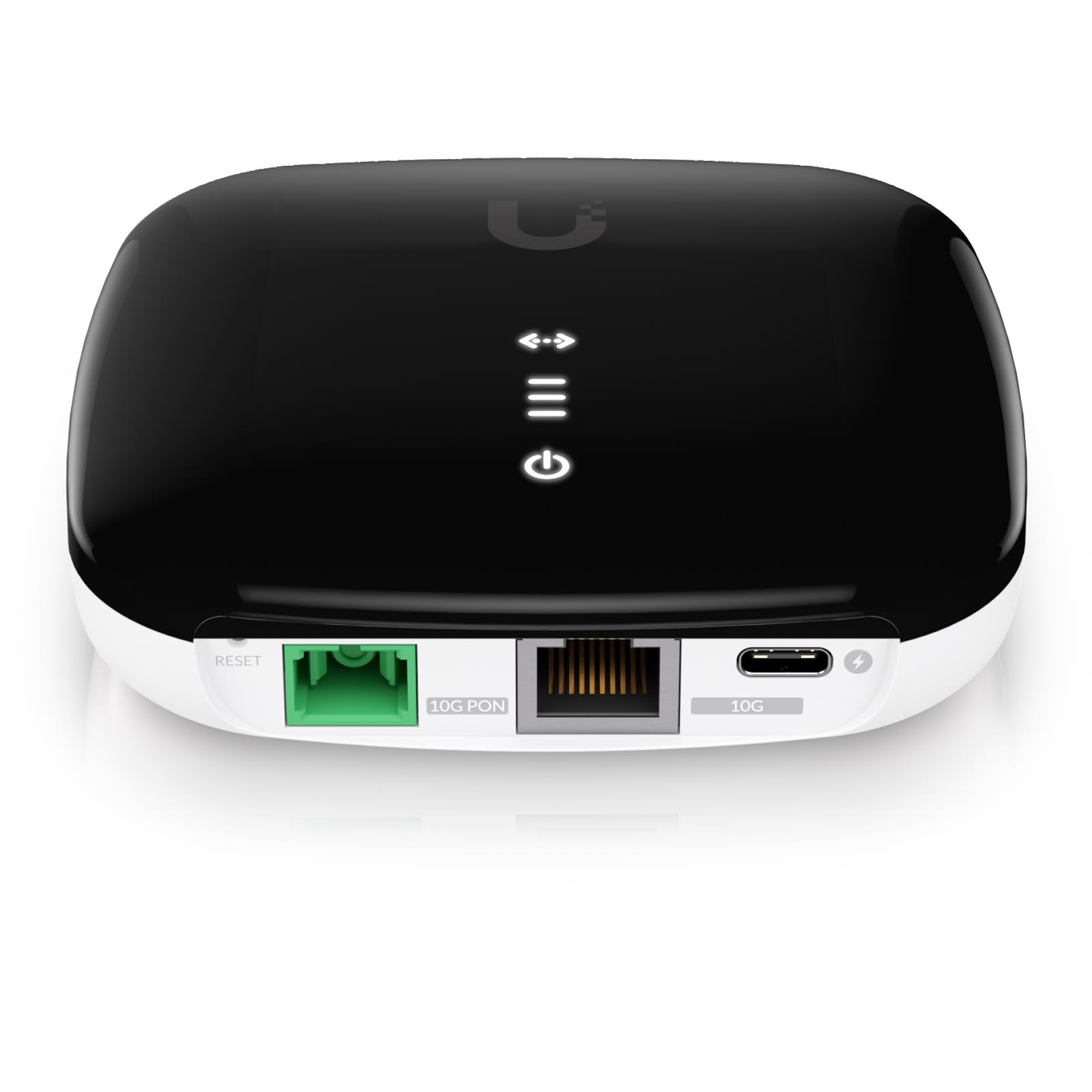

Urządzenie jest zamknięte w obudowie z poliwęglanu odpornego na promieniowanie UV, co zapewnia trwałość i odporność na czynniki środowiskowe. Zawiera interfejs sieciowy składający się z jednego portu SC/APC ITU-G.9807 XGSPON WAN do połączeń upstream oraz wszechstronnego portu RJ45 LAN, który obsługuje prędkości od 100 MbE do 10 000 MbE, spełniając różnorodne wymagania sieciowe. Zarządzanie urządzeniem jest ułatwione dzięki interfejsowi Ethernet in-band. Wewnętrznie urządzenie UISP-FIBER-XGS jest wyposażone w 256 MB pamięci DDR i 32 MB pamięci flash NOR, co zapewnia solidne zarządzanie siecią i stabilność działania.

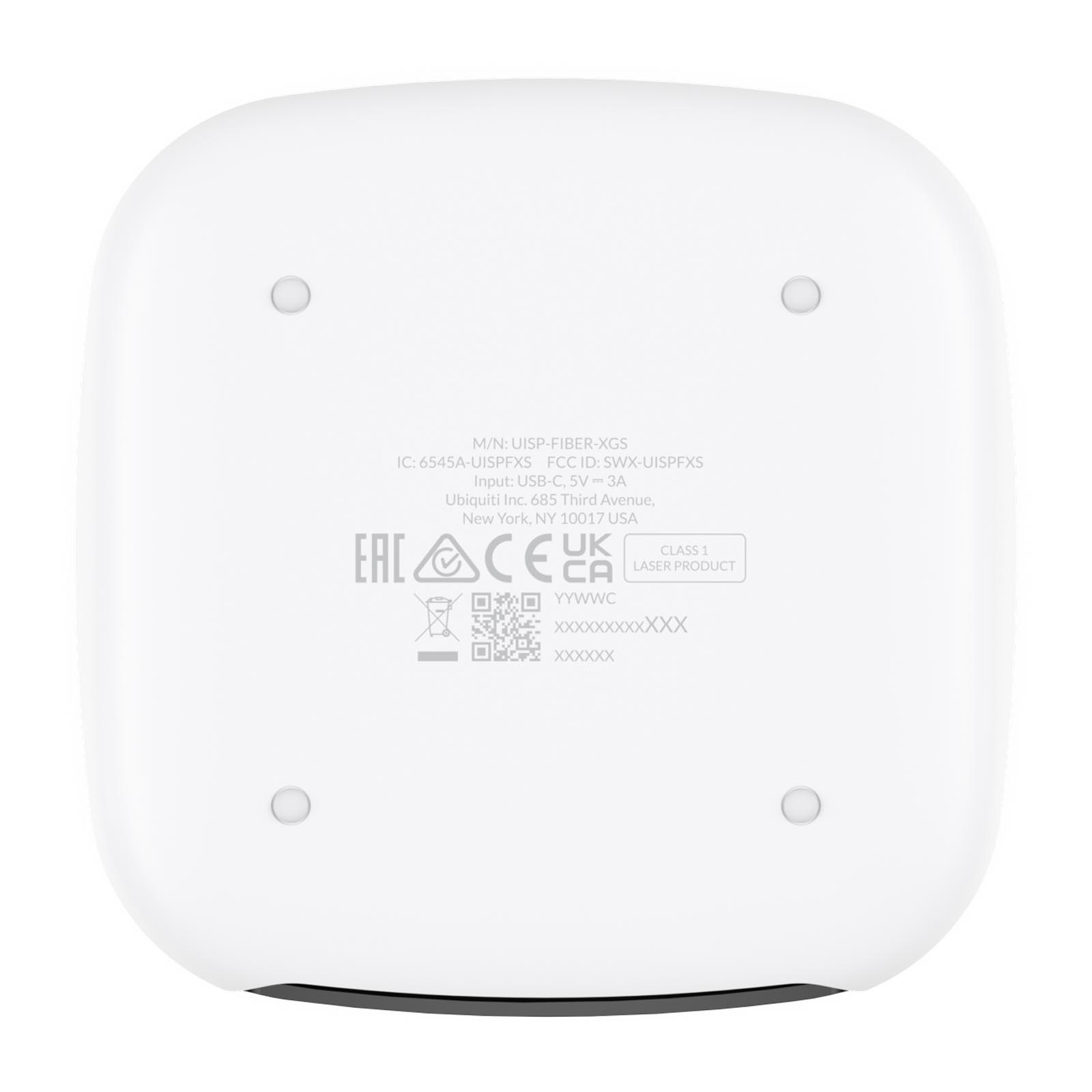

Maksymalny pobór mocy urządzenia jest niewielki i wynosi 8 W, a zasilanie odbywa się poprzez USB-C przy napięciu 5 V DC i natężeniu 3 A. Urządzenie jest dostarczane z zasilaczem 5 V DC, 3 A, zapewniającym efektywne wykorzystanie energii przy zachowaniu wysokiej wydajności. Ponadto urządzenie działa optymalnie w zakresie temperatur otoczenia od -15 do 45°C (5 do 113°F) i może pracować w warunkach wilgotności od 10% do 95% bez kondensacji. Dzięki temu dobrze nadaje się do różnych warunków środowiskowych. Urządzenie posiada wiele certyfikatów, w tym CE, FCC i IC, co podkreśla jego zgodność z międzynarodowymi normami.
Charakteryzuje się całkowitą przepustowością bez blokowania, z prędkością wysyłania i pobierania danych sięgającą 9,95 Gbit/s. Normalny zakres transmisji (TX) modułu optycznego wynosi od 4 do 9 dBm, a normalny zakres odbioru (RX) od -9 do -26 dBm, co wskazuje na solidne możliwości obsługi sygnału. Jeśli chodzi o światłowody, UISP-FIBER-XGS działa z długością fali transmisji 1270 nm i długością fali odbioru 1577 nm. Wykorzystywany kod liniowy to Scrambled NRZ, a zasięg fizyczny sięga do 20 km, co pozwala na rozbudowę sieci.
Zarządzanie urządzeniem odbywa się w wygodny sposób poprzez interfejs Ethernet in-band, co upraszcza konfigurację i monitorowanie. Ponadto UISP-FIBER-XG doskonale integruje się z platformą UISP (dawniej UNMS) firmy Ubiquiti, zapewniając kompleksowe możliwości zarządzania siecią, w tym narzędzia do konfiguracji, monitorowania i optymalizacji.
Najważniejsze cechy:
- terminal kliencki (ONT / ONU)
- 1x port SC/APC, ITU-G.9807 XGS-PON (WAN)
- 1x port 10G Gigabit Ethernet 100/1000/2500/5000/10000 Mb/s (LAN)
- zasilacz USB-C 5 V DC, 3 A w zestawie
|
Ubiquiti UISP Fiber XGS (UISP-FIBER-XGS)
|
|
Właściwości mechaniczne
|
|
Wymiary
|

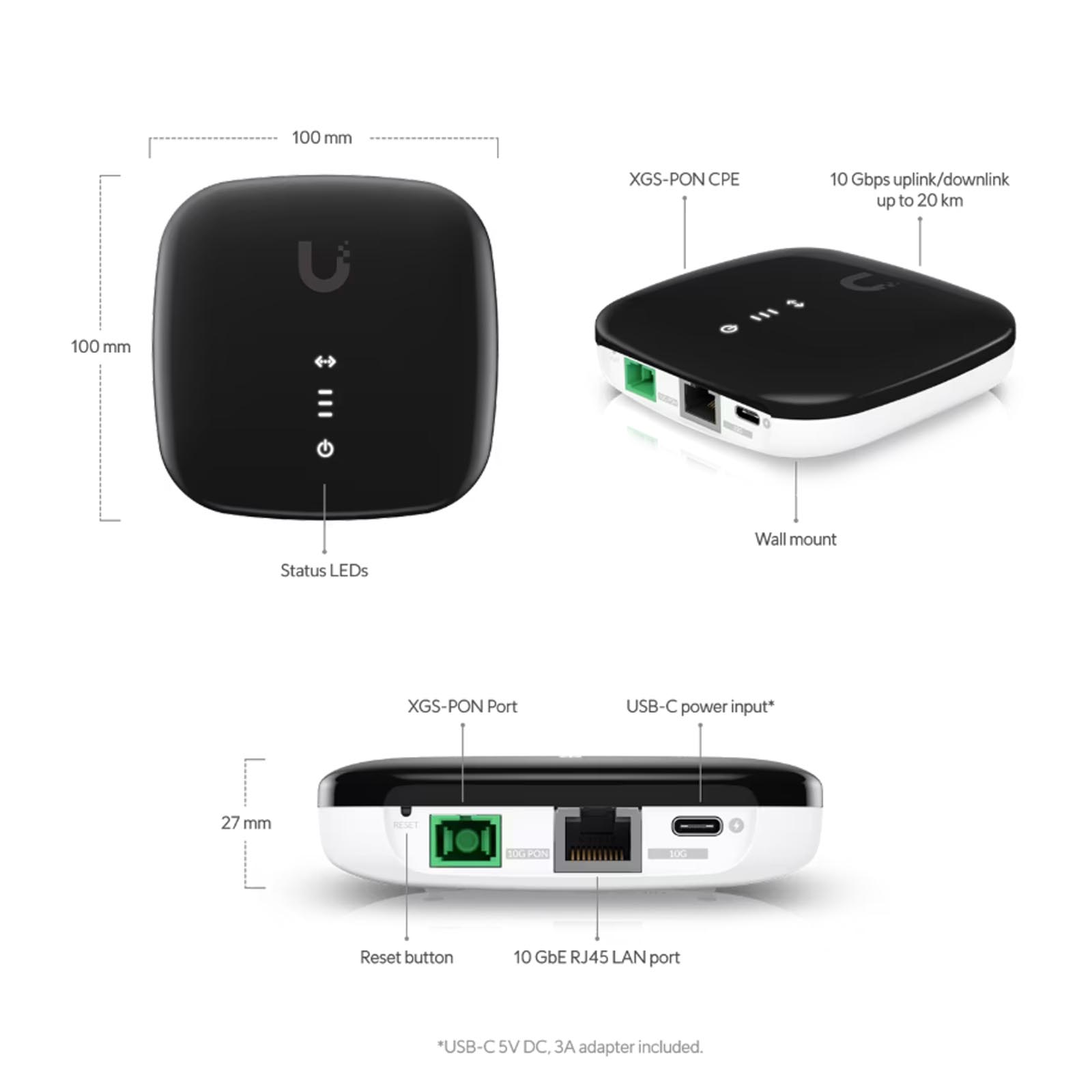

100 x 100 x 27 mm (3.9 x 3.9 x 1.1") |
|
Waga
|
220 g (0.49 lb) |
|
Materiał obudowy
|
Tworzywo sztuczne (poliwęglan) odporne na promieniowanie UV |
|
Właściwości sprzętowe
|
|
Interfejs sieciowy
|
1x port SC/APC, ITU-G.9807 XGSPON (WAN)
1x port 10G Ethernet 100/1000/2500/5000/10000 Mb/s (LAN) |
|
Interfejs zarządzania
|
Ethernet in-band
PON |
|
Pamięć RAM
|
256 MB DDR |
|
Pamięć wbudowana
|
32 MB NOR |
|
Maksymalny pobór mocy
|
8 W |
|
Sposób zasilania
|
Port USB-C 5 V DC, 3 A |
|
Nominalny zasilacz
|
5 V DC, 3 A |
|
Napięcie
|
5 V DC |
|
Przepustowość
|
Pobieranie: 9,95 Gb/s
Wysyłanie: 9,95 Gb/s |
|
Zakres mocy nadawczej TX
|
4 ~ 9 dBm |
|
Zakres czułości odbioru RX
|
-9 ~ -26 dBm |
|
Przyciski
|
Reset do ustawień fabrycznych |
|
Dopuszczalna temperatura pracy
|
Od -15 do 45 st. C |
|
Dopuszczalna wilgotność powietrza
|
10%-95% niekondensująca |
|
Właściwości światłowodowe
|
|
Długość fali
|
TX: 1270 nm
RX: 1577 nm |
|
Zasięg
|
20 km |
|

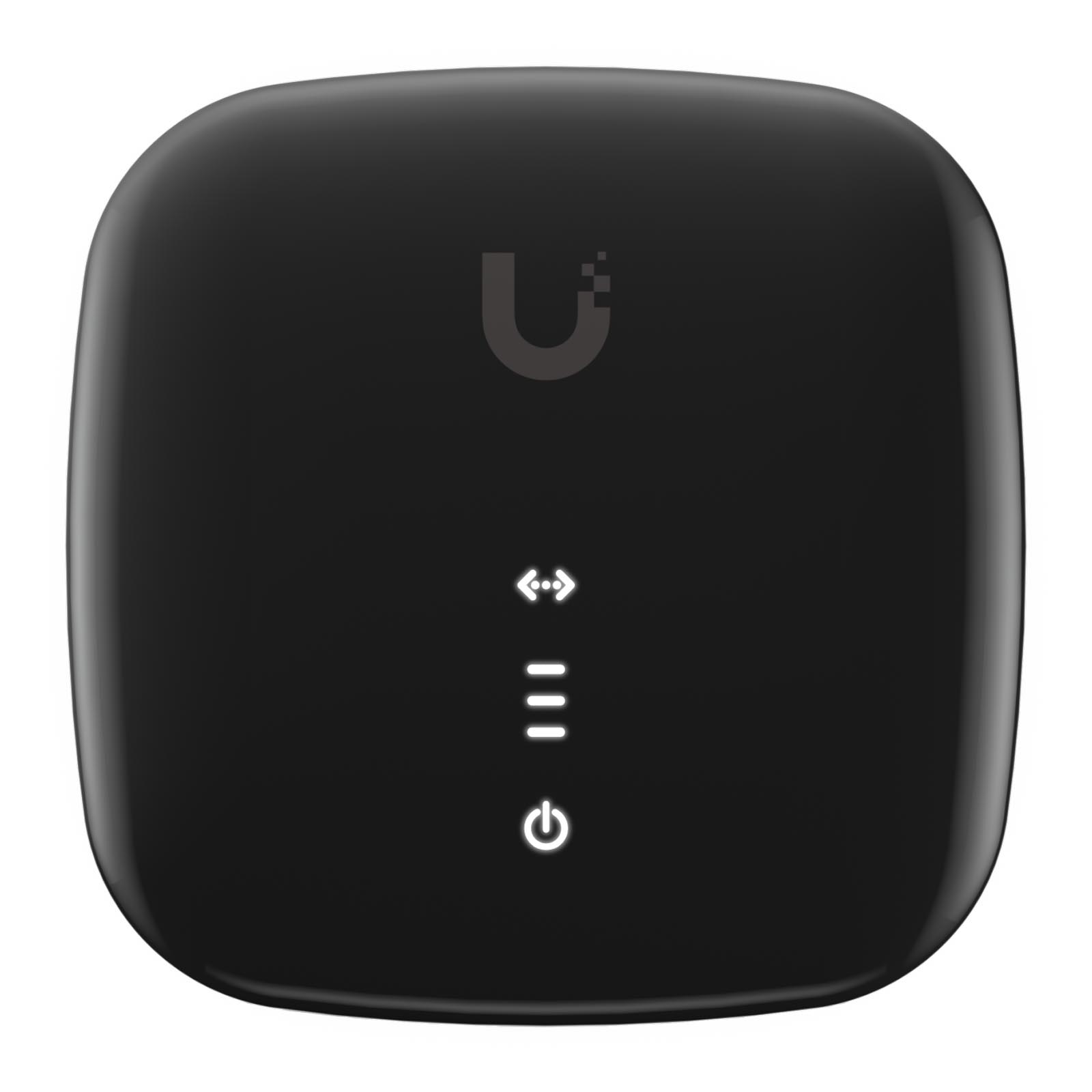

Diody LED
|
|
Power
|
Świeci na biało: urządzenie włączone |
|
Ethernet
|
Świeci na biało: połączenie ustanowione
Miga na biało: aktywne
Dioda wyłączona: połączenie nieaktywne |
|
PON
|
3 diody informujące o sygnale
Wszystkie wyłączone: trwa włączanie
1x pomarańczowa: sygnał zbyt słaby (< -27 dBm)
1x biała: sygnał słaby (>= -27 dBm)
2x biała: sygnał mocny (>= -24 dBm)
3x biała: sygnał bardzo mocny (>= -12 dBm)
1x pomarańczowa + 2x biała: sygnał zbyt mocny (>= -9 dBm)
3x pomarańczowa: brak sygnału
Diody przełączają się pomiędzy: pomarańczowy + biały + pomarańczowy: brak uwierzytelnienia |
|
Właściwości oprogramowania
|
|
Aplikacja do zarządzania
|
UISP w wersji 1.5.7 lub nowszej |
