Ubiquiti UISP Fiber Coexistence WDM Filter (UACC-UF-WDM-XGS) to moduł, filtr WDM (Wavelength Division Multiplexing) łączący usługi XGS-PON/XG-PON i GPON w jednym systemie dystrybucji światłowodowej.
Moduł WDM długości fal łączy usługi XGS/XG-PON i GPON w jednym systemie dystrybucji światłowodowej. Moduł posiada 24 porty: 8 portów XGS/XG-PON, 8 portów GPON i 8 portów dla klientów.
Filtr WDM Ubiquiti Fiber Coexistence, o numerze katalogowym producenta UACC-UF-WDM-XGS, jest niezbędnym komponentem optycznym przeznaczonym do integracji z sieciami światłowodowymi wykorzystującymi technologię multipleksowania z podziałem długości fali (WDM). Urządzenie to zostało specjalnie zaprojektowane, aby umożliwić współistnienie różnych usług w ramach tej samej infrastruktury światłowodowej, zwiększając użyteczność i wydajność istniejących instalacji sieciowych.
Podstawową funkcją urządzenia UACC-UF-WDM-XGS jest łączenie lub rozdzielanie różnych długości fal światła przechodzących przez pojedynczy kabel światłowodowy. Ma to kluczowe znaczenie w środowiskach, w których jednocześnie wdrażane są usługi GPON (Gigabit Passive Optical Networks) i XGS-PON (10 Gigabit Capable Passive Optical Networks). Filtrując i kierując określone długości fal przeznaczone dla każdej usługi, urządzenie zapewnia optymalną wydajność bez zakłóceń sygnału, maksymalizując w ten sposób przepustowość i wydajność sieci.

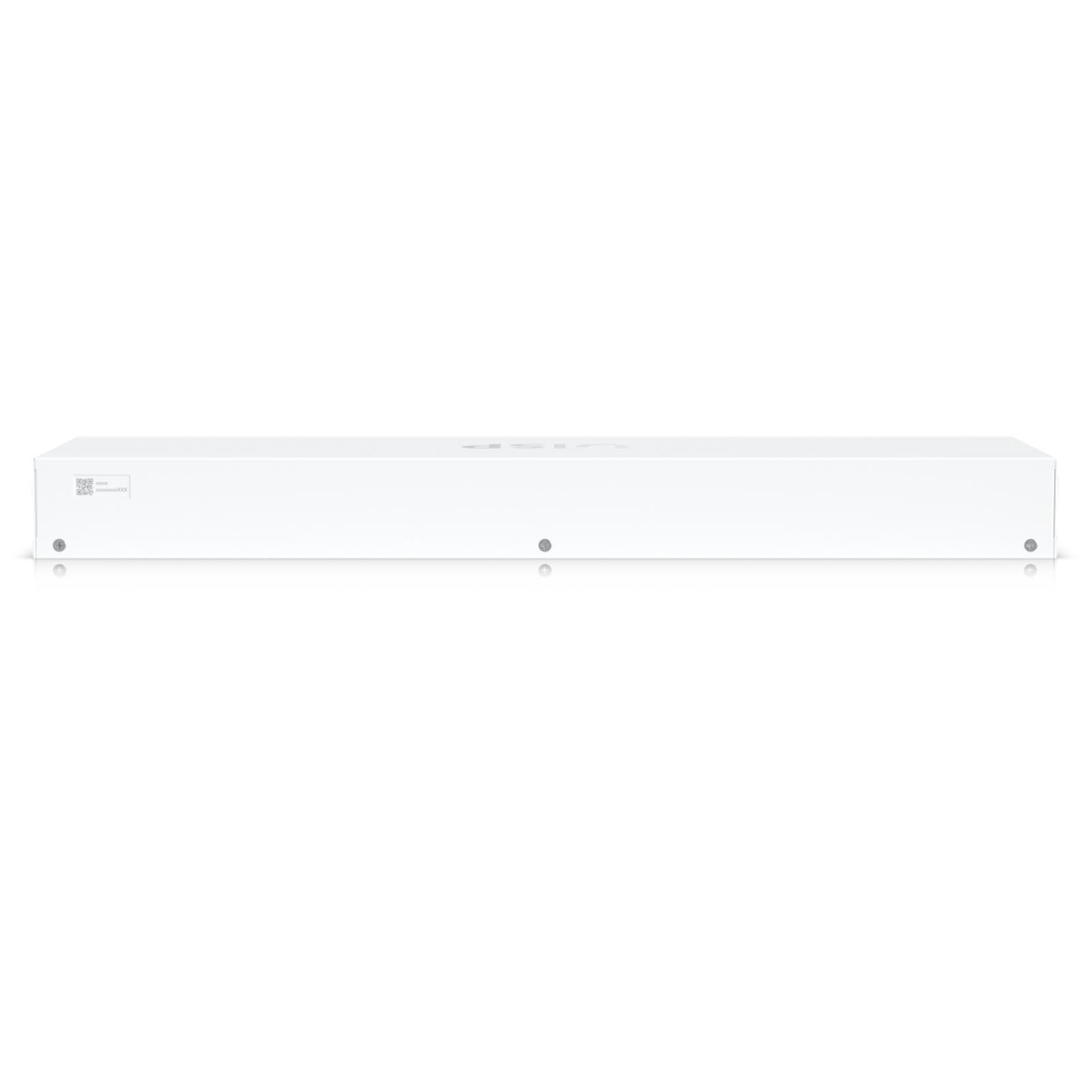

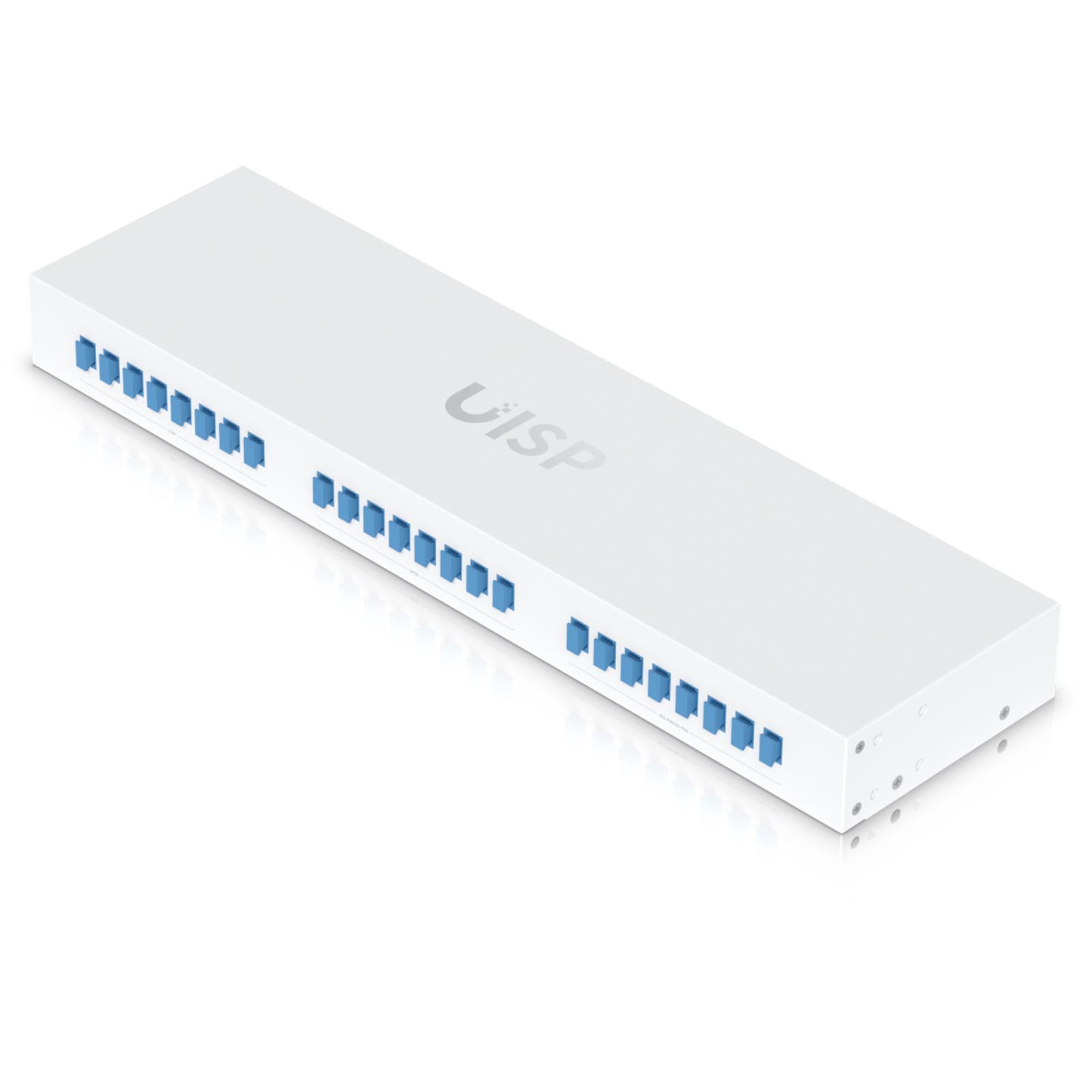

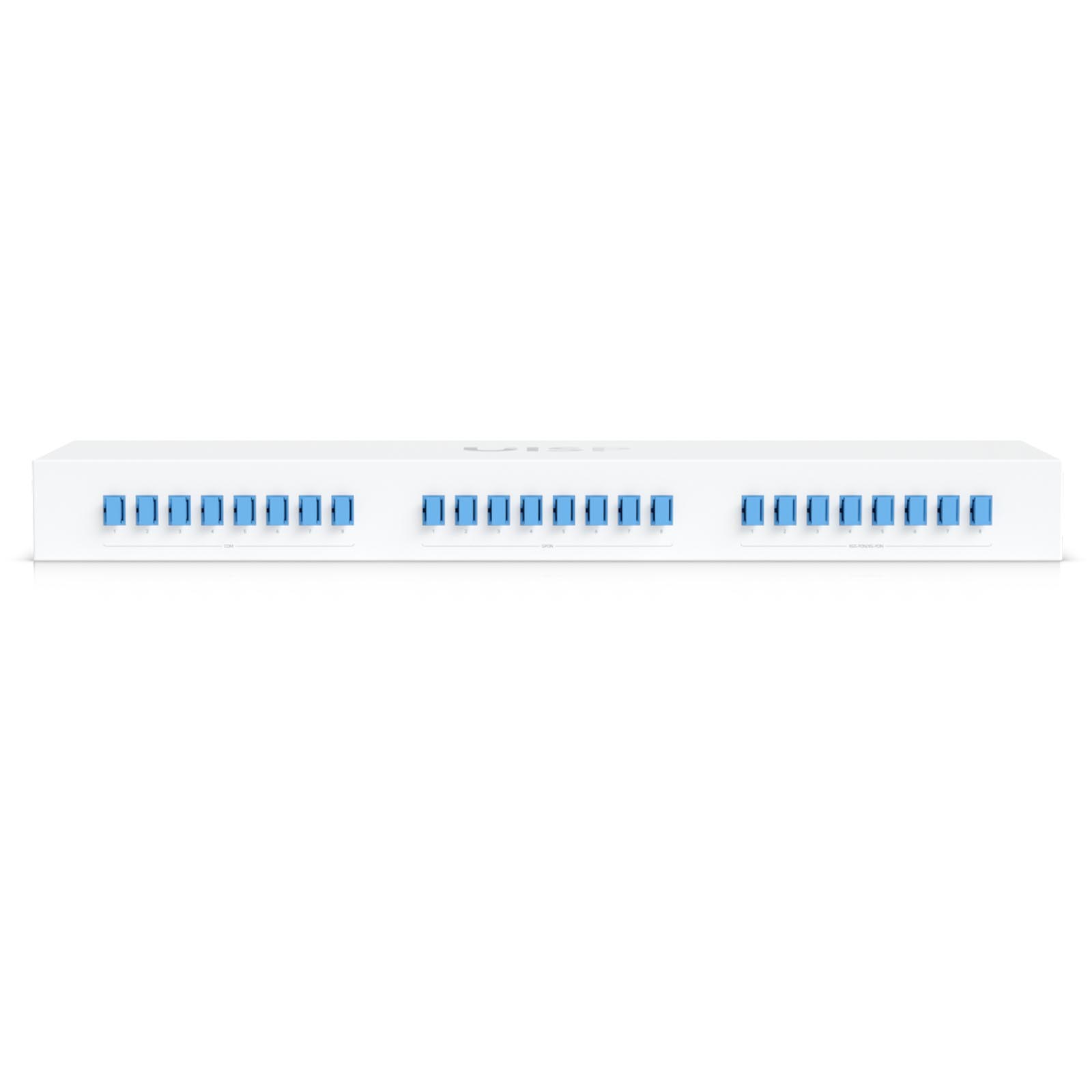

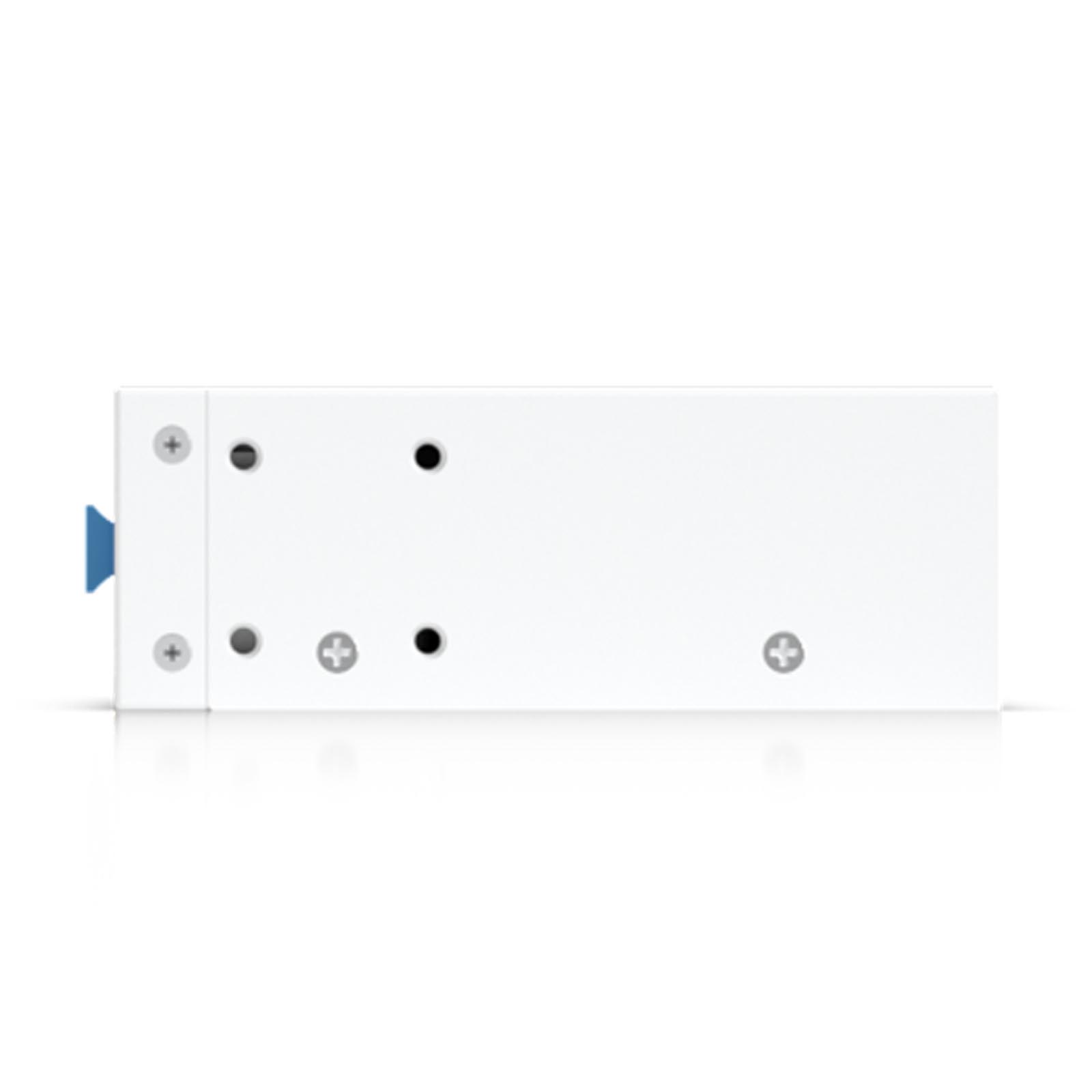

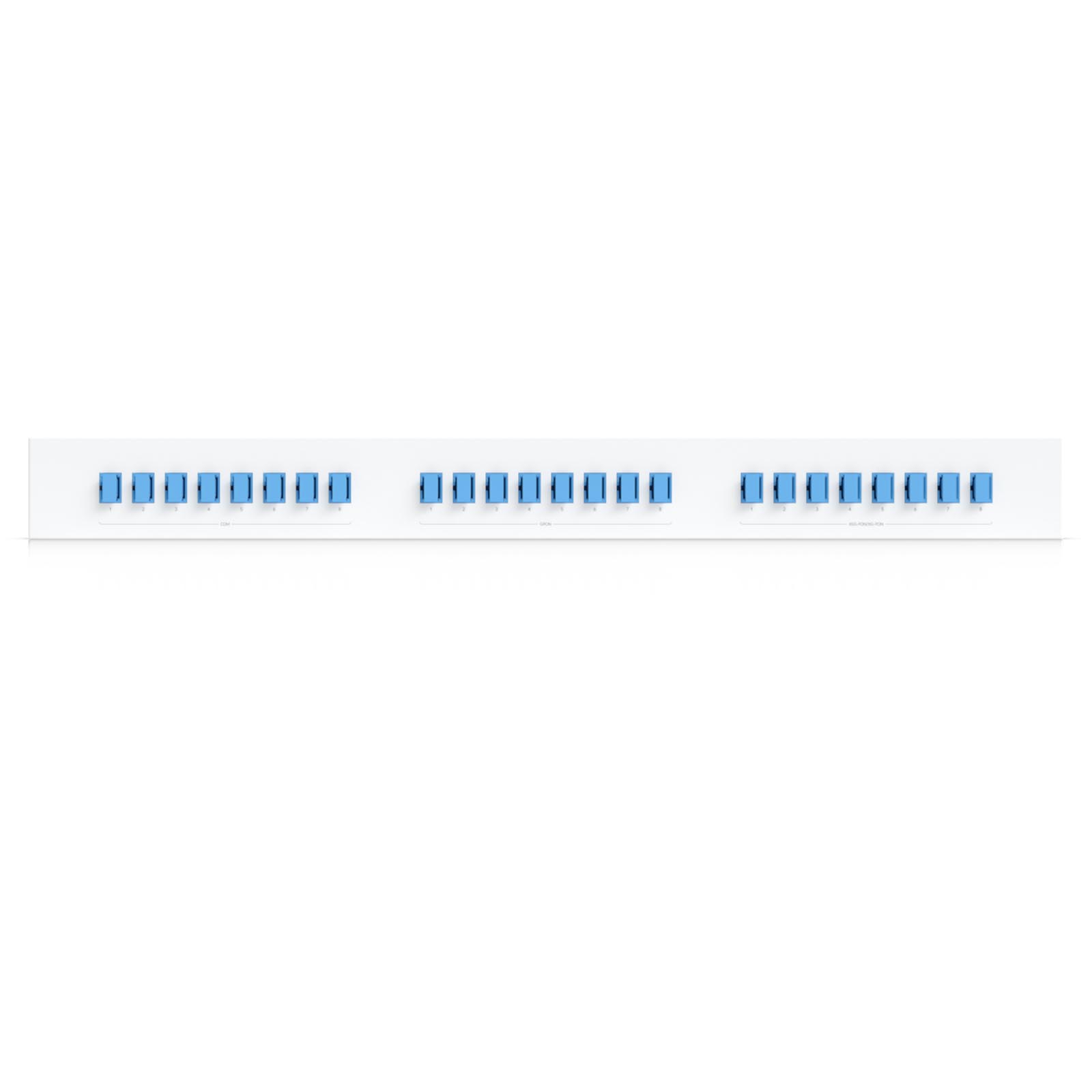

Filtr jest wyposażony w łącznie 24 złącza SC/UPC, podzielone równomiernie na trzy typy: 8 złączy COM (port wspólny), 8 złączy GPON i 8 złączy XGS/XG-PON. Taka konfiguracja umożliwia elastyczne ustawienia połączeń i prostą integrację z istniejącą infrastrukturą sieciową. Urządzenie jest umieszczone w solidnej metalowej obudowie, dzięki czemu zachowuje trwałość w różnych warunkach środowiskowych i nadaje się zarówno do instalacji wewnętrznych, jak i zewnętrznych. Jego kompaktowa konstrukcja pozwala na łatwą instalację w różnych środowiskach sieciowych.
W przypadku przejść GPON do portu COM urządzenie obsługuje zakres długości fal 1290–1330 nm i 1480–1500 nm przy maksymalnej tłumienności wtrąceniowej 1 dB i minimalnej izolacji 25 dB, co pomaga zachować integralność sygnału i zmniejszyć potencjalne straty transmisji. W kontekście operacji XGS-PON do portu COM obsługiwany zakres długości fal wynosi 1260–1280 nm i 1575–1580 nm. Podobnie jak w przypadku konfiguracji GPON, charakteryzuje się on również maksymalną stratą wtrąceniową 1 dB i minimalną izolacją 25 dB. Dodatkowo charakteryzuje się minimalną stratą odbicia wynoszącą 50 dB i maksymalną stratą zależną od polaryzacji wynoszącą 0,1 dB, co dodatkowo zwiększa niezawodność i wydajność sygnału.
Precyzyjne zarządzanie długością fali zapewnia minimalną stratę sygnału i maksymalizuje efektywne wykorzystanie przepustowości światłowodu. Konstrukcja urządzenia minimalizuje straty zależne od polaryzacji i zapewnia wysoką stratę odbicia, co ma kluczowe znaczenie dla utrzymania jakości i wydajności sieci optycznej.
Najważniejsze cechy:
- 8x portów XGS/XG-PON SC/UPC
- 8x portów GPON SC/UPC
- 8x portów dla klientów SC/UPC
- GPON 1290-1330nm oraz 1480-1500nm
- XGS/XG-PON 1260-1280nm oraz 1575-1580nm
|
Ubiquiti UISP Fiber Coexistence WDM Filter (UACC-UF-WDM-XGS)
|
|
|
Właściwości mechaniczne
|
|
|
Wymiary
|
442 x 120 x 43.7 mm ( 17.4 x 4.7 x 1.7") |
|
Waga
|
1.8 kg (3.97 lb) |
|
Materiał obudowy
|
Metal |
|
Rodzaje złączy
|
8x COM (SC/UPC)
8x GPON (SC/UPC)
8x XGS/XG-PON (SC/UPC) |
|
Właściwości sprzętowe
|
|
|
GPON - port COM
|
Długość fali 1290 - 1330 nm
Długość fali 1480 - 1500 nm |
|
Maksymalne tłumienie
|
1 dB |
|
Minimalna izolacja
|
25 dB |
|
XGS-PON - port COM
|
Długość fali 1260 - 1280 nm
Długość fali 1575 - 1580 nm |
|
Maksymalne tłumienie
|
1 dB |
|
Minimalna izolacja
|
25 dB |
|
Minimalne straty odbiciowe
|
50 dB |
|
PMD
|
0,1 dB |
|
Rodzaj włókna
|
ITU-T G.657.A1 Singlemode |
