Tester okablowania LCD z szukaczem/skanerem kabli, ping, PoE, RJ-45, RJ-11, BNC, terminator, TDR (NF-8601S)
NOYAFA NF-8601S to zaawansowane urządzenie przeznaczone do szybkiego odnajdywania i rozwiązywania problemów z instalacjami okablowania strukturalnego. Umożliwia weryfikacje kabli typu skrętka, koncentrycznych oraz telekomunikacyjnych. Tester NF-8601S wykonuje pomiary z wykorzystaniem technologii TDR.

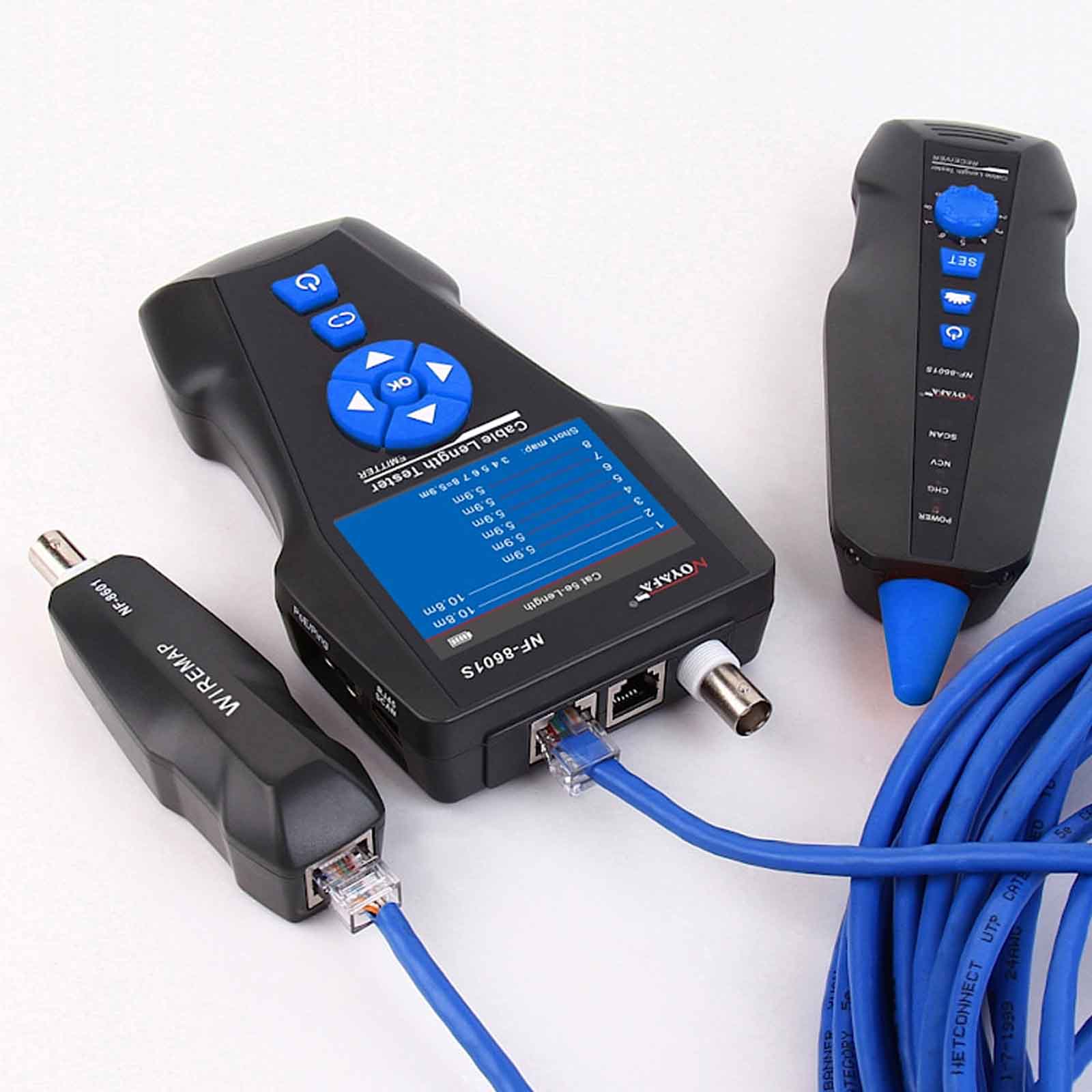

NF-8601S umożliwia przeprowadzenie badania mapy połączeń, pozwalającego na wykrycie zwarć, przerw, par odwróconych i skrzyżowanych. Duży, czytelny kolorowy wyświetlacz LCD o rozdzielczości 320x240 prezentuje wyniki pomiarów w postaci graficznej, co znacznie ułatwia interpretację. Tester jest wyposażony w układ pomiaru odległości do uszkodzenia, zapewniający szybką i dokładną lokalizację miejsca awarii. NF-8601S jest wyposażony w możliwość ręcznej kalibracji długości kabla, która zwiększa precyzję określania miejsca uszkodzenia oraz umożliwia określenie w trakcie pomiarów długości badanego odcinka. Wyniki pomiarów mogą zostać zapisane na karcie pamięci.
Wyszukiwanie kabli

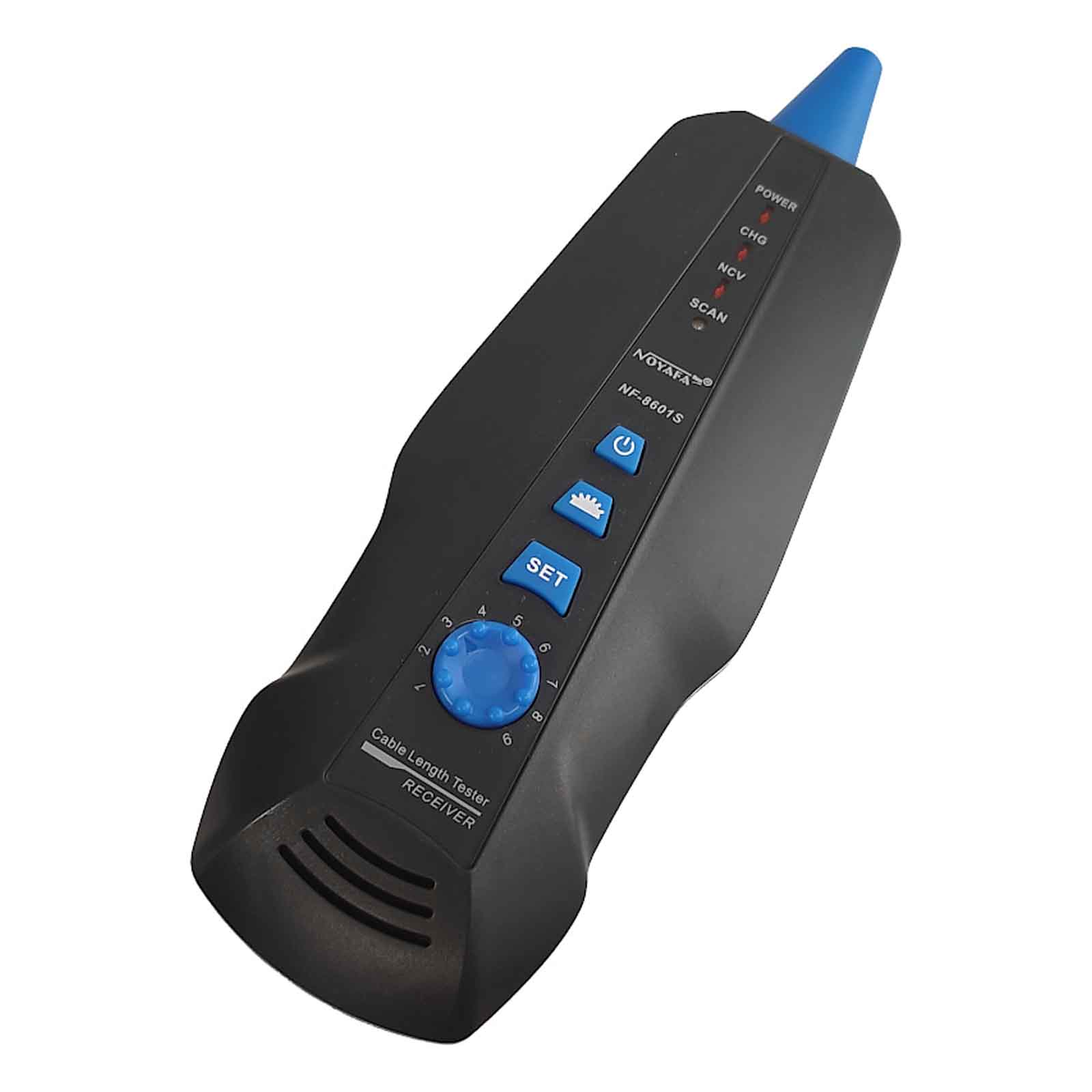

NF-8601S posiada wbudowany generator tonowy, który jest wykorzystywany w lokalizowaniu położenia kabla. Współpracując z dołączonym do zestawu szukaczem / skanerem pozwala na szybkie wyszukiwanie miejsca przebiegu kabla w ścianie lub jego pozycji w nieopisanej wiązce. Tester posiada funkcję PortFlash, która umożliwia cykliczne zapalanie/gaszenie linku na porcie np. switcha, pozwalając na łatwą identyfikację portu, do którego jest wpięte gniazdo sieciowe.
Analiza sieci
Unikalną funkcjonalnością w tej klasie urządzeń jest opcja przeprowadzenia prostej analizy sieci, pozwalającej na wykryciu istniejących urządzeń PoE wraz z pomiarem napięcia oraz wykonanie testów PING sprawdzających obecność hostów w sieci. Ponadto istnieje możliwość sprawdzenia przesłuchów międzyparowych, pozwalające na rozwiązanie potencjalnych problemów z prędkością działania sieci.
Uwaga: tester nie umożliwia sprawdzenia ciągłości ekranu przy pracy z terminatorem zdalnym.

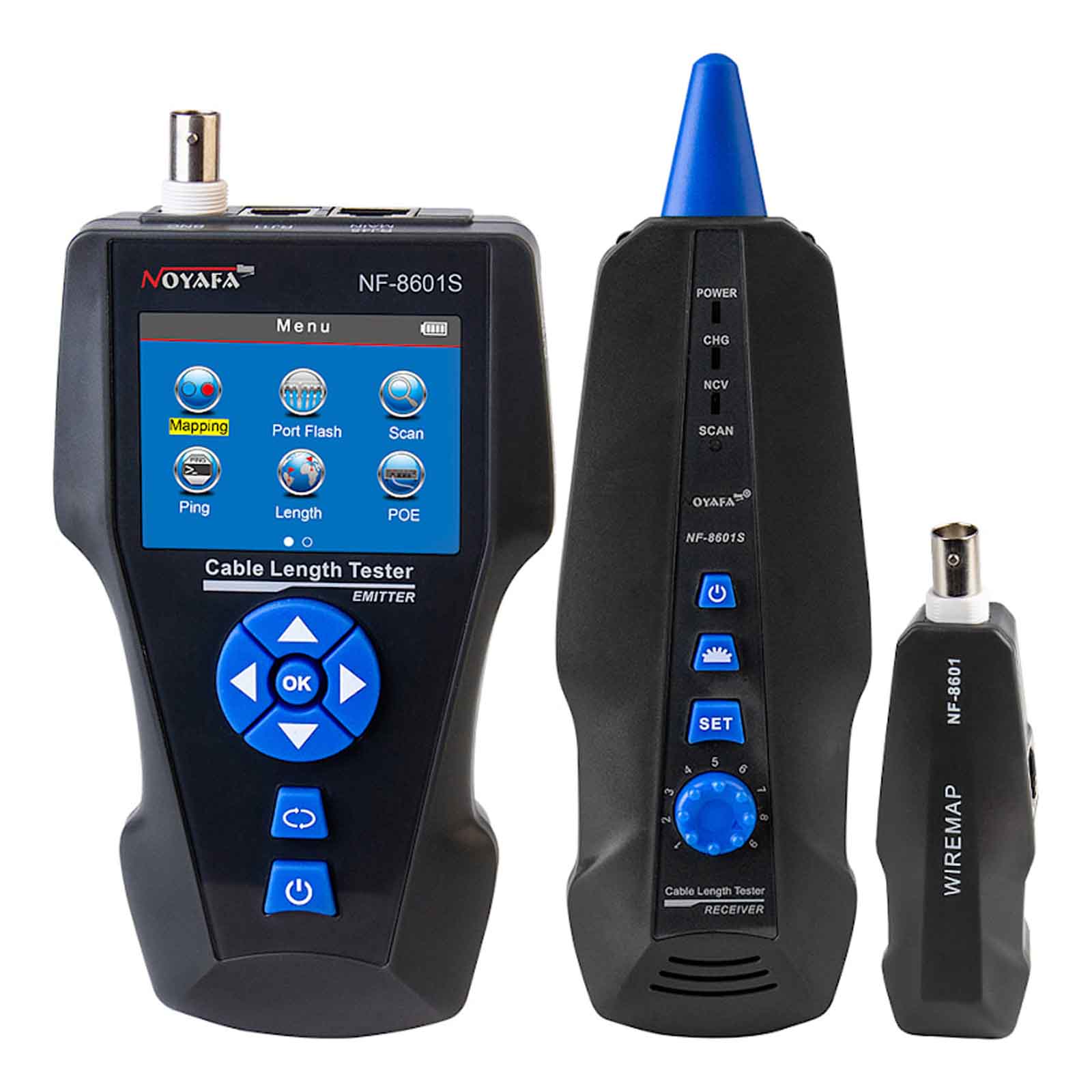

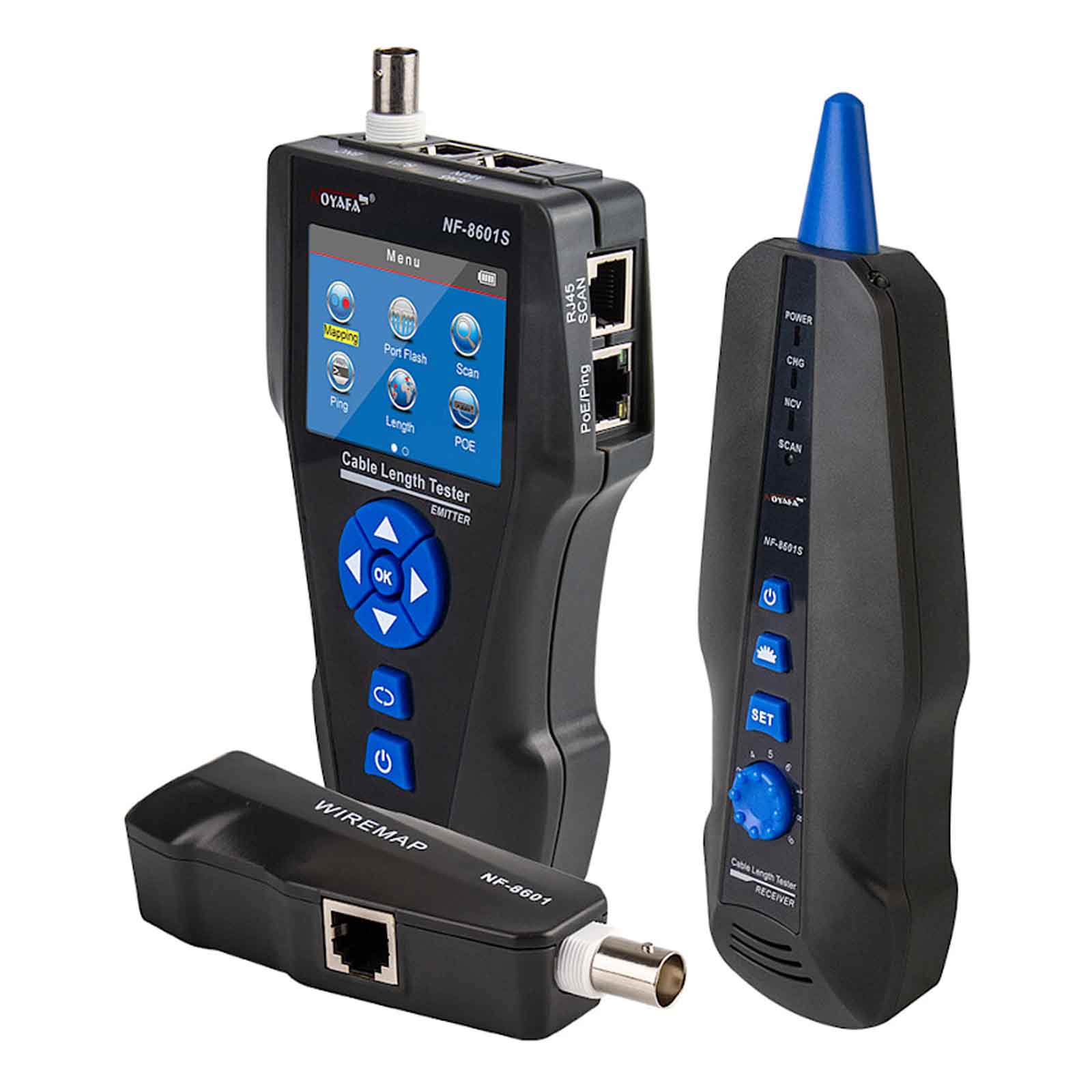

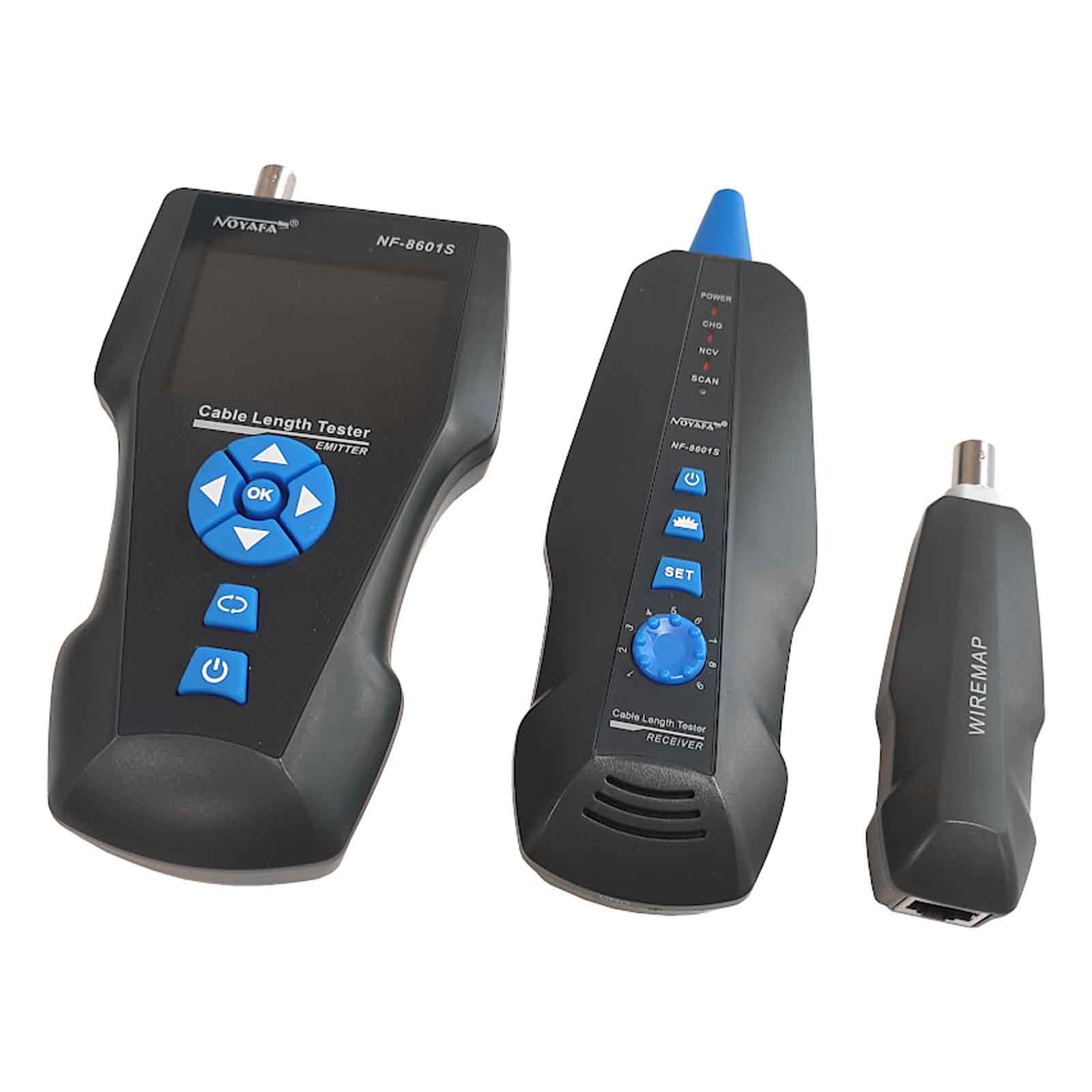

- tester NOYAFA NF-8601S
- szukacz par przewodów
- terminator (1szt.)
- krokodylki
- przyłącze RJ-45
- przyłącze RJ-11
- etui
- ładowarka
Najważniejsze cechy:
- funkcja PING
- technologia TDR
- testowanie zasilania PoE
- różnorodność testowanego okablowania
- wyszukiwanie kabli
- czytelny, kolorowy wyświetlacz LCD
- możliwość kalibracji długości z dokładnością do 2%
- badanie przesłuchów
- zapamiętywanie pomiarów na karcie pamięci
- opcja migania portem urządzeń sieciowych
- śledzenia kabli bez wprowadzania zakłóceń do sieci

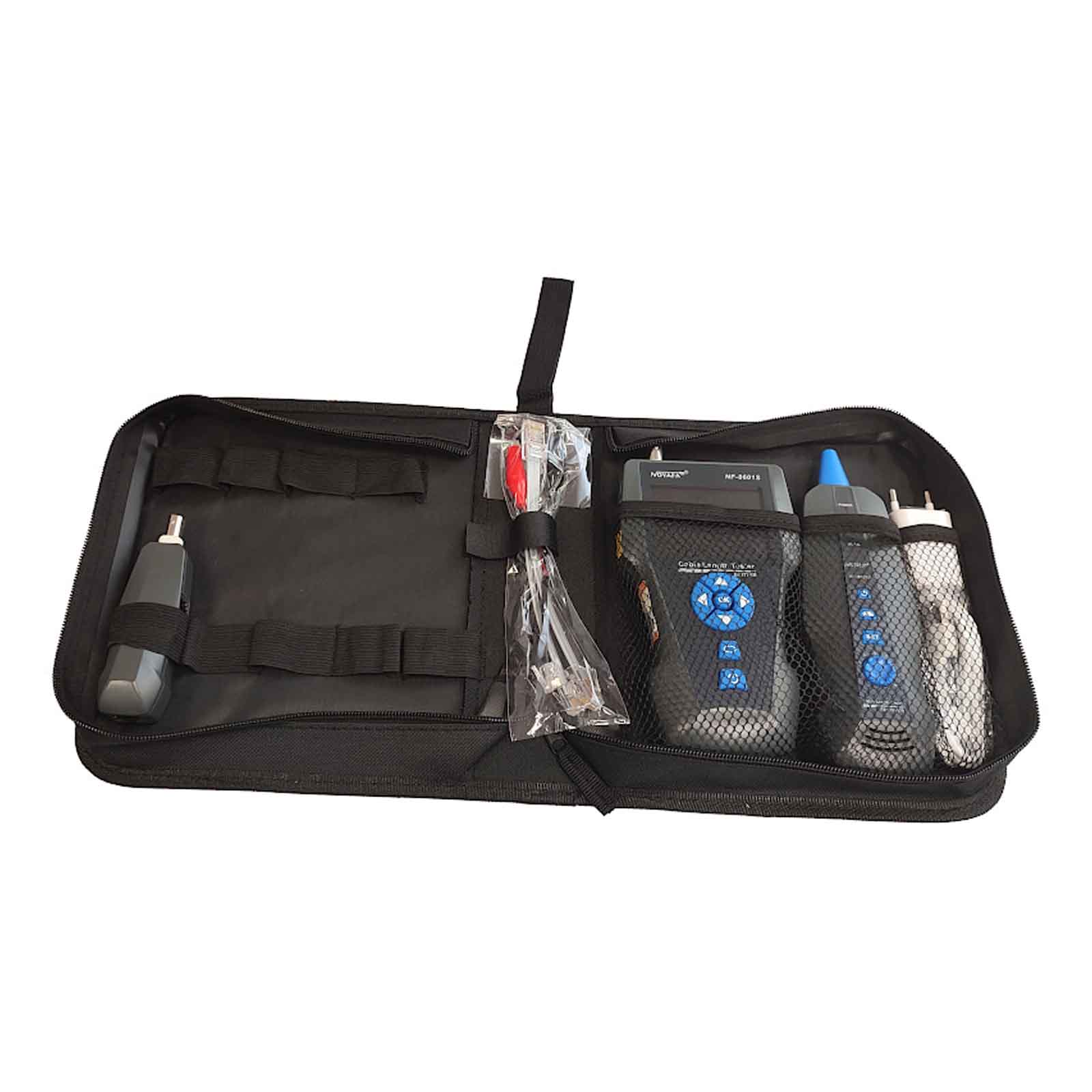

- w zestawie: tester, szukacz par przewodów, terminator (1szt.), krokodylki, przyłącze RJ-45, przyłącze RJ-11, etui, ładowarka
|
NOYAFA NF-8601S
|
|
|
Rodzaje mierzonych kabli
|
koncentryczne, skrętka STP/FTP, skrętka UTP, telekomunikacyjne |
|
Porty
|

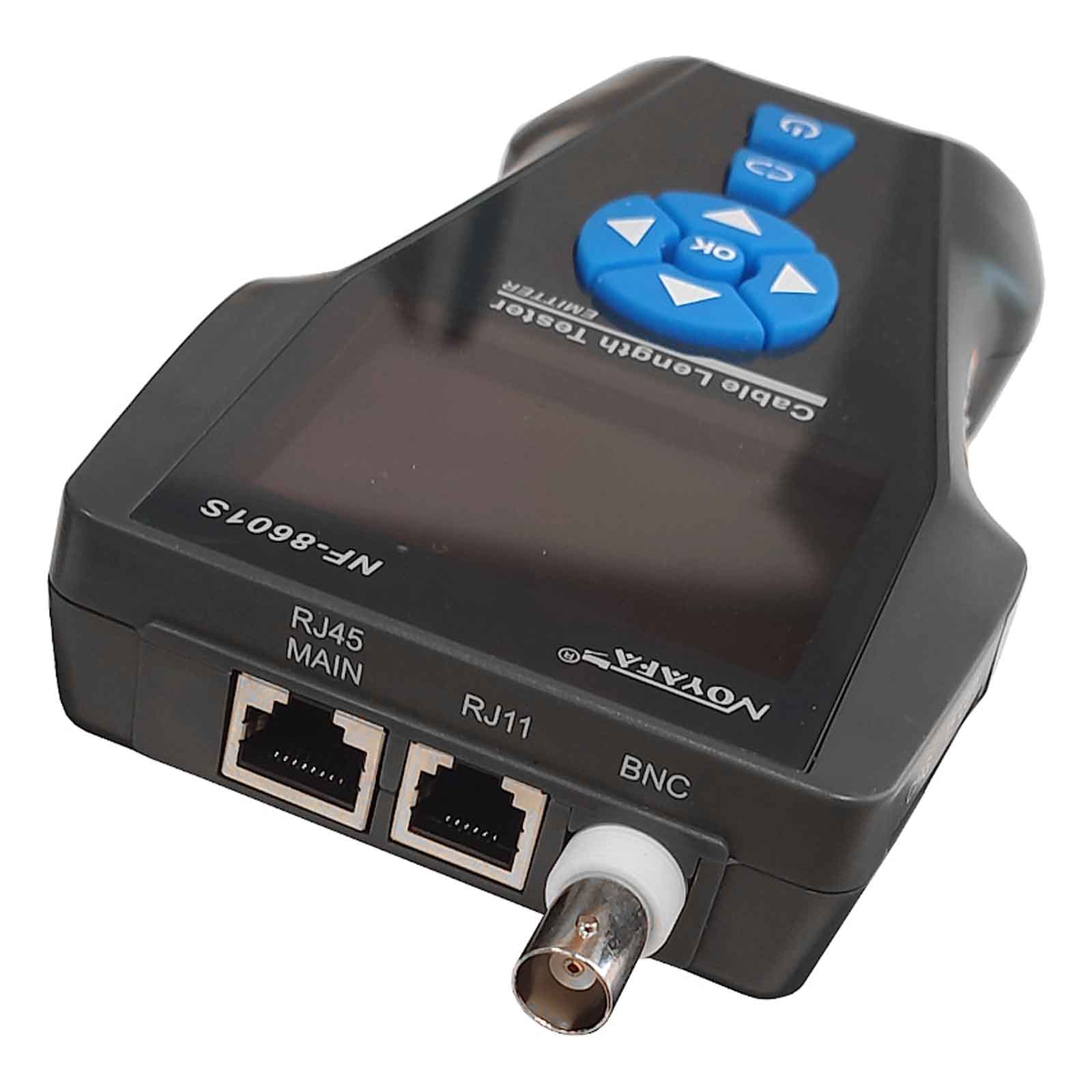

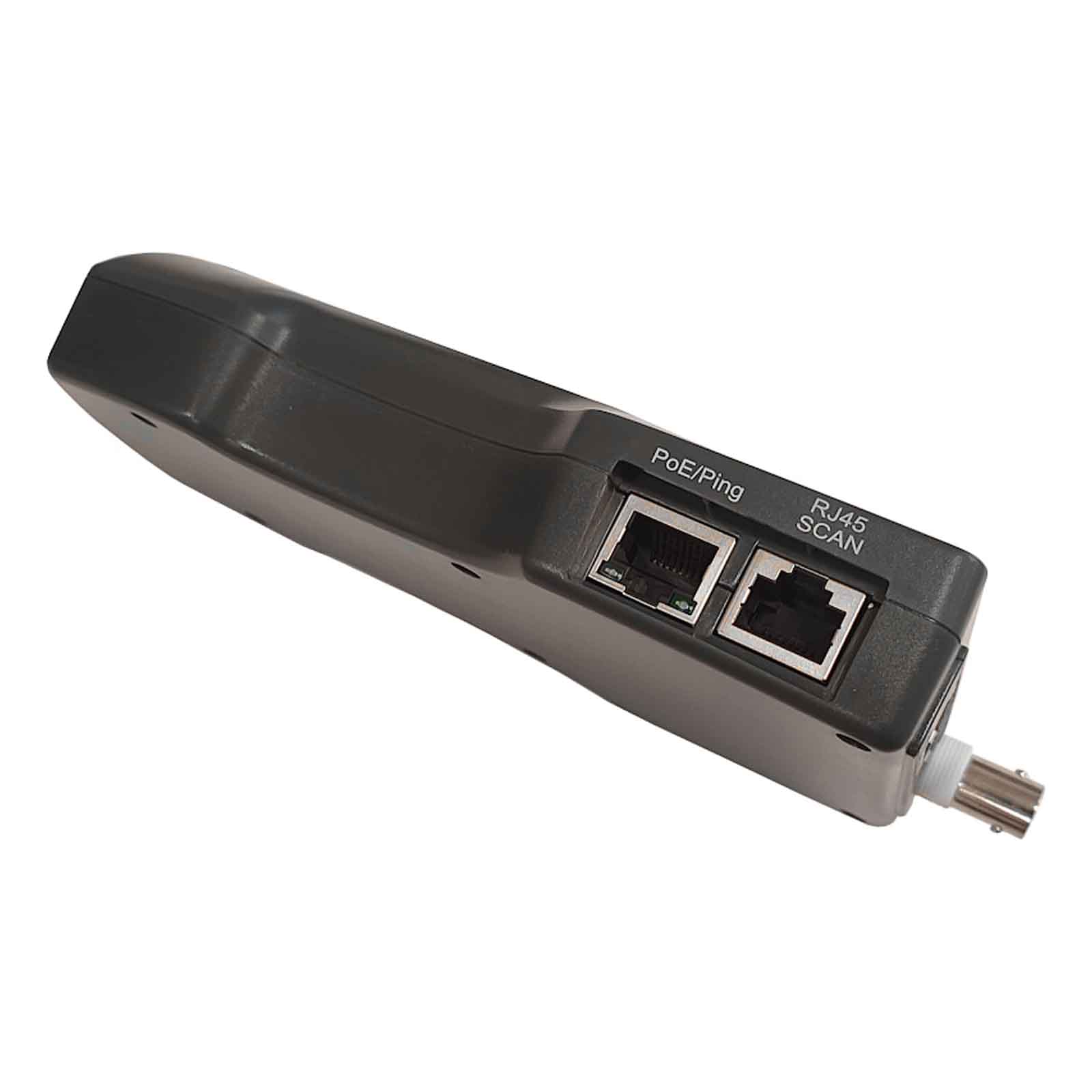

BNC, PoE/Ping, RJ-11, RJ-45 (main), RJ-45 (scan) |
|
Testy
|
ciągłość obwodu, mapa połączeń, odległość do uszkodzenia, ping, przesłuchy, test PoE, wykrywanie odwróconych par, wykrywanie przerw, wykrywanie zamienionych par, wykrywanie zwarć, wyszukiwanie okablowania |
|
Wyświetlacz
|
graficzna mapa połączeń, kolorowy LCD, podświetlanie |
|
Identyfikacja okablowania
|
Tak |
|
Pamięć danych
|
Zapis wyników na kartę pamięci |
|
Zakres mierzonej długości
|
1m ~ 2500m |
|
Dokładność pomiaru długości
|
3% (±0.5m) |
|
Kalibracja
|
2% (±0.5m) dla kabla > 10m |
|
Wymiary
|
173x92x34mm (jednostka główna)
183x58x35 mm (sonda)
106x32x30 mm (identyfikator) |
|
Temperatura pracy
|
-10°C ~ +50°C |
|
Zasilanie
|
wbudowany akumulator |
|
Automatyczne wyłączenie
|
Tak |
