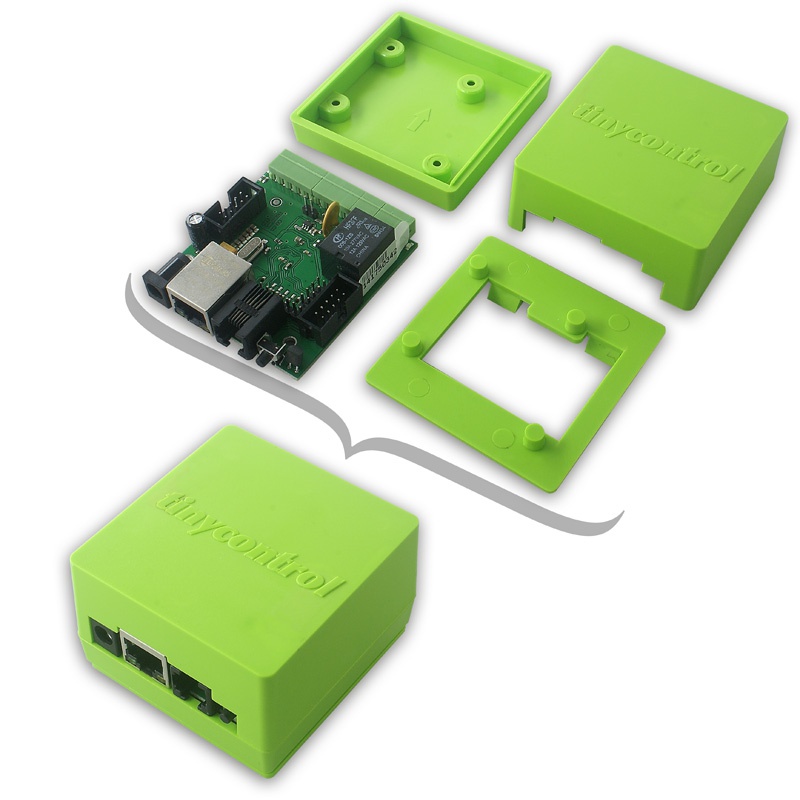

LAN kontroler V2.5 w obudowie
LAN kontroler to proste, ale innowacyjne urządzenie jakiego od dawna brakowało na rynku rozwiązań sieciowych. Mała płytka spełnia rolę serwera www na którym prezentowane są odczyty różnego rodzaju czujników oraz pozwala kontrolować zdalnie do 6 wyjść. Dodatkowo funkcja tablicy zdarzeń Even Config pozwala zaprogramować odpowiednie działanie przy spełnieniu warunku na ktorymś z sensorów. Dla ISP przygotowano funkcję watchdog, sprawdzającą pingiem do 5-ciu urządzeń sieciowych. Przydatny dla wielu zastosowań może byc Scheduler, pozwalajacy wł/wył urządzenia o określonej porze lub na określony czas. Dostępne jest także wyjście z modulacją PWM do sterowania np jasnością oświetlenia lub prędkości silnika elektrycznego. Dla ułatwienia odległych instalacji płytka może być zasilana przez PoE.
Najważniejsze zmiany w nowej wersji:
- rozłączalne złącza - pozwolą na łatwiejsze przykręcenie wyprowadzeń i operowanie kablami gdy płytka jest przymocowana
- dodatkowe wyjście tranzystorowe, dające napiecie zasilania na złączu, do sterowania odbiornikami o poborze prądu do 1A
- uporządkowane 4 wejścia logiczne na krawędzi płytki, z których jedno jest wejściem licznika impulsowego
- dodatkowe złącze IDC10-2, na którym wyprowadzono dodatkowe 2 wejścia analogowe, 3 dodatkowe wyjścia PWM i wejście do czujnika DHT22
- przygotowane miejsce do montowania modułu bezprzewodowego do sterowania lub zbierania danych z sensorów.
- zmniejszenie zakresu napięcia zasilania do 28V
- brak wejść analogowych czujników temperatury NTC i KTY
LAN kontroler to proste, ale innowacyjne urządzenie jakiego od dawna brakowało na rynku rozwiązań sieciowych. Mała płytka spełnia rolę serwera www na którym prezentowane są odczyty różnego rodzaju czujników oraz pozwala kontrolować zdalnie do 6 wyjść. Dodatkowo funkcja tablicy zdarzeń Even Config pozwala zaprogramować odpowiednie działanie przy spełnieniu warunku na którymś z sensorów. Dla ISP przygotowano funkcję watchdog, sprawdzającą pingiem do 5-ciu urządzeń sieciowych. Przydatny dla wielu zastosowań może byc Scheduler, pozwalający wł/wył urządzenia o określonej porze lub na określony czas. Dostępne jest także wyjście z modulacją PWM do sterowania np jasnością oświetlenia lub prędkości silnika elektrycznego. Dla ułatwienia odległych instalacji płytka może być zasilana przez PoE. Aktualnie sprzedawane urządzenie jest w wersji hardwarowej 2.0 i jest przygotowanych kilka lini oprogramowania. Jego wymiana możliwa jest przez użytkownika dostarczonym programem.
Podstawowe możliwości (mogą się różnic w zależności od wersji firmwaru):
- zarządzanie przez WWW lub SNMP v2.
- upgrade przez protokół TFTP
- odczyt danych w czasie rzeczywistym bez konieczności odświeżania strony
- możliwość przełączania do 5-ciu przekaźników i 1-go wyjścia o obciążeniu do 1A bezpośrednio ze strony WWW
- tablica zdarzeń Evens Config dla każdego wejścia i wyjścia do samodzielnego zaprogramowania przez użytkownika
- Scheduler (załączanie wyjść o określonych godzinach w ciągu tygodnia)
- Watchdog IP do 5 urządzeń IP
- monitoring dodatkowych urządzeń np. czujek, stanów położenia
- pomiar temperatury i napięcia zasilania urządzenia
- pomiar napięcia, temperatury, prądu z podłączonych czujników
- pomiar mocy i energii dla napięcia stałego
- pomiar temperatury i wilgotności czujnikiem DHT22
- pomiar energii elektrycznej poprzez zliczanie impulsów na wy liczników energii
- możliwość dołączenia dodatkowej płytki z 4 przekaźnikami lub 4-ma odłączanymi portami PoE
- ustawianie czasu ręcznie lub wg serwera NTP
- możliwość kalibracji wskazań czujników
- sterowanie częstotliwością i wypełnieniem przebiegu PWM
- zdalne sterowanie - każde z wyjść urządzenia ustawionego jako serwer może być sterowane z wejść cyfrowych wielu Lan Kontrolerów ustawionych jako klient
- powiadamianie mailem lub poprzez SNMP TRAP o zaprogramowanych zdarzeniach
- automatyczne wysyłanie wartości i stanu czujników w określonych interwałach poprzez na serwer SNMP
- obsługiwane protokoły: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP.
- obsługiwane czujniki temperatury: PT1000, DS18B20
- obsługa protokołu 1wire
Mamy nadzieję, że LAN kontroler będzie znajdował co raz to nowe zastosowania nie tylko w sieciach ISP, ale przede wszystkim jako prosta automatyka domowa, kontrola stanu wszelkiego rodzaju instalacji, do pomiaru źródeł energii odnawialny lub jako prosty miernik zużycia energii przez różne odbiorniki. Dlatego też będzie rozbudowywana oferta czujników do realizacji takich pomiarów.
- 5 wejść analogowych:
- pomiar temperatury, napięcia i prądu (przez dodatkowe płytki) oraz pośrednio innych wielkości fizycznych
- wejście cyfrowe w standardzie 1wire: pomiar od 4 do 6ciu sond temperatury DS18B20
- wejście cyfrowe do obsługi czujnika temperatury i wilgotności DHT22
- 4 wejścia logiczne: jako czujnik stanu do monitoringu, jako licznik impulsów z licznika energii, czujnika wilgotności
- 1 przekaźnik (NZ, NO, C)
- 1 wyjście tranzystorowe, dające napięcie zasilania na zaciskach, do sterowania odbiornikami o poborze prądu do 1A
- 4 wyjścia do załączania przekaźników, tranzystorów itp.
- 1 wyjście PWM 2,6KHZ do 4MHz
- pomiar temperatury i napięcia zasilania na płytce
- zabezpieczenie przed odwrotną polaryzacją
- napięcie zasilania: 8-28V
- pobór mocy : 1W
- zasilanie PoE: TAK, pasywne
- interfejsy: ethernet 10Mbit/s
- przekaźnik: 255VAC 10A
- zakres temperatur pracy: -20 do +85st C
- wymiary 60x68mm
- waga 50g
