Gniazdo kompresyjne kątowe 90 IEC 113

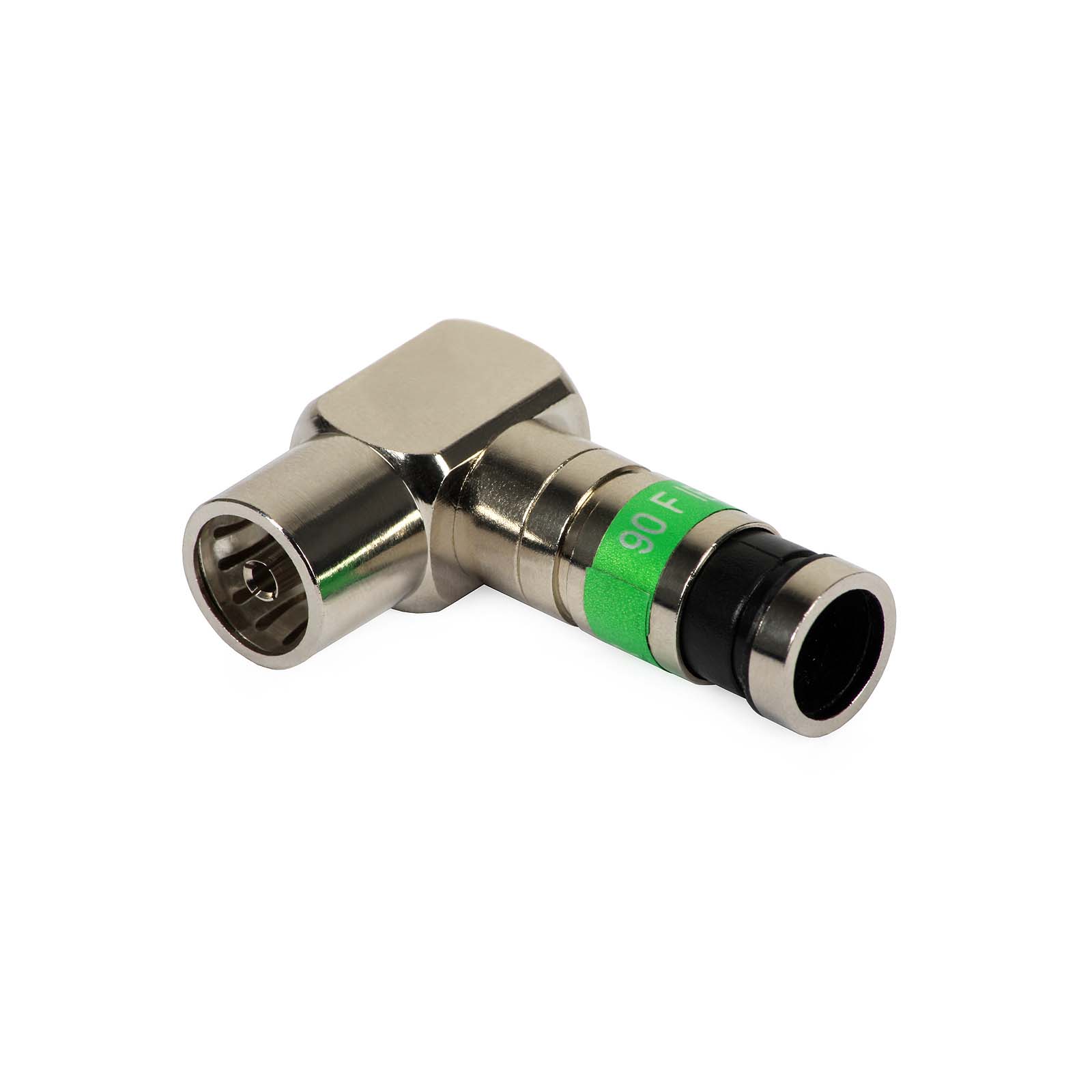

Gniazdo kompresyjne kątowe 90 IEC 113 marki Master Connectors to monolityczne, wykonane z mosiądzu pokrytego niklem, złącze (gniazdo) kątowe IEC przeznaczone do kabli marki Triset.

Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie złącza na kablu jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Do zaciśnięcia złącza należy użyć zaciskarki do złącz kompresyjnych, np. uniwersalnej zaciskarki marki Master Connectors do złączy kompresyjnych kątowych oraz prostych BNC, F, IEC, RCA.

Gniazdo kompresyjne kątowe 90 IEC 113 przeznaczone jest na kable:

Triset PROFI
Triset- 113
Triset- 113 PE
Triset- 113 HF

Proces zaciskania złącza na przewodzie:

przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
oplot należy wywinąć na oponę zewnętrzną
tak przygotowany przewód wsunąć do złącza
zacisnąć zaciskarką

Najważniejsze cechy:

szerokie pasmo pracy
bardzo małe tłumienie w całym paśmie pracy
znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
dopasowane do rodziny przewodów TRISET-113

Gniazdo kompresyjne kątowe 90 IEC 113
Typ złącza	IEC kątowe (gniazdo)
Impedancja	75 Ω
Zakres częstotliwości	5-2400 MHz
Materiał	Mosiądz 360
Wielkość	8.4 mm
Rodzaj montażu	Kompresja wzdłużna
Lutowane	NIE
Montaż w obudowie	NIE
Montaż zewnętrzny	TAK
Przygotowanie przewodu	8 mm - żyła centralna 6.4 mm - dielektryk 6.4 mm - ekran
