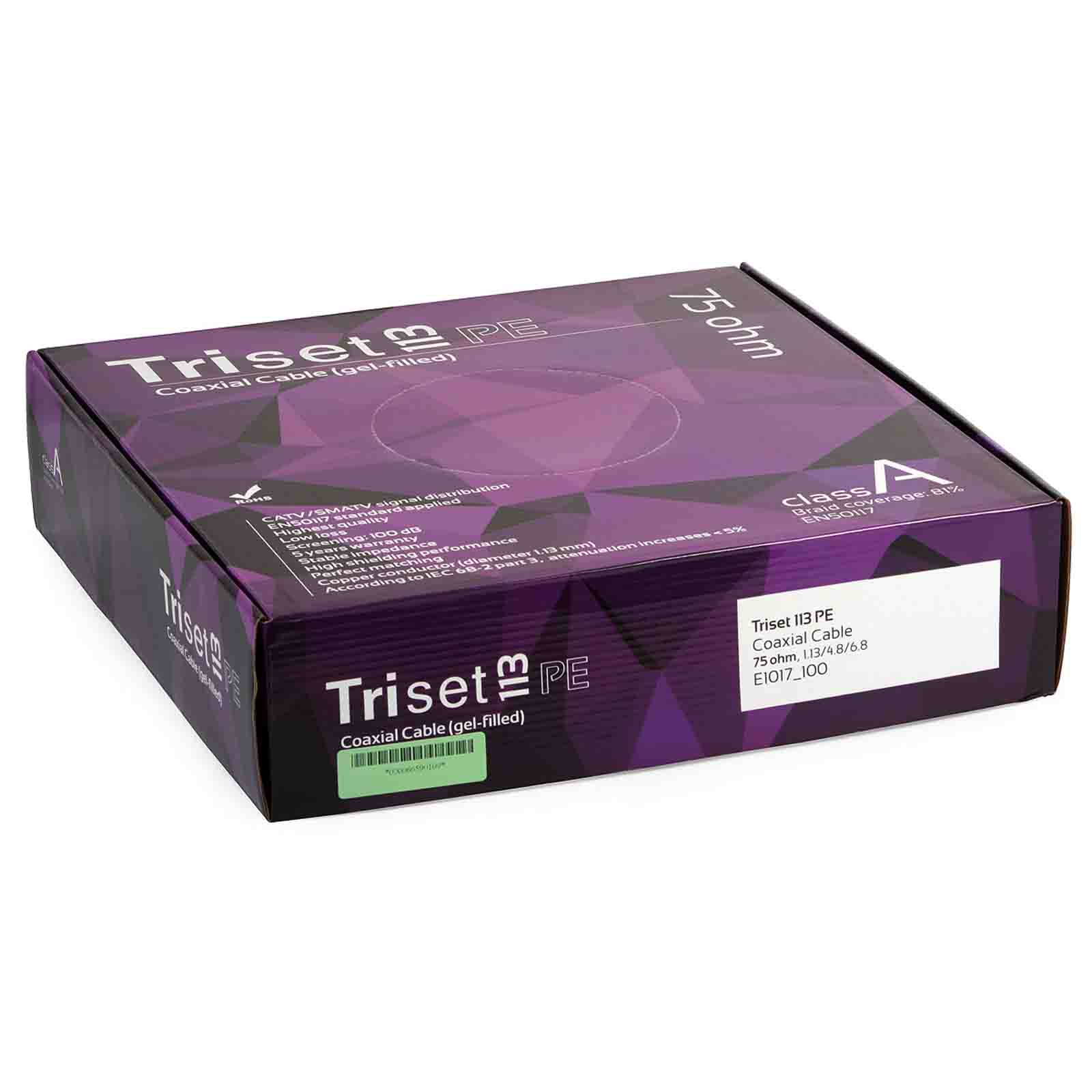

Przewód koncentryczny Triset-113 PE+żel 1,13/4,8/6,8, 75 Ohm, 1m

Triset-113 PE żelowany to wysokiej jakości przewód koncentryczny dedykowany zarówno do instalacji indywidualnych jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T, radia FM/DAB oraz systemach multiswitchowych (telewizja naziemna DVB-T oraz satelitarna DVB-S/S2). Kabel jest żelowany i wykonany w płaszczu PE (powłoka polietylenowa), co czyni go kablem do zastosowań zewnętrznych.

Rdzeń kabla jest wykonany z drutu miedzianego o średnicy 1,13 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe, rdzeń nie ulega korozji, a przewód nie jest sztywny. Można zatem budować w oparciu o niego bardzo rozległe sieci instalacji zbiorczych i kablowych. Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych. Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

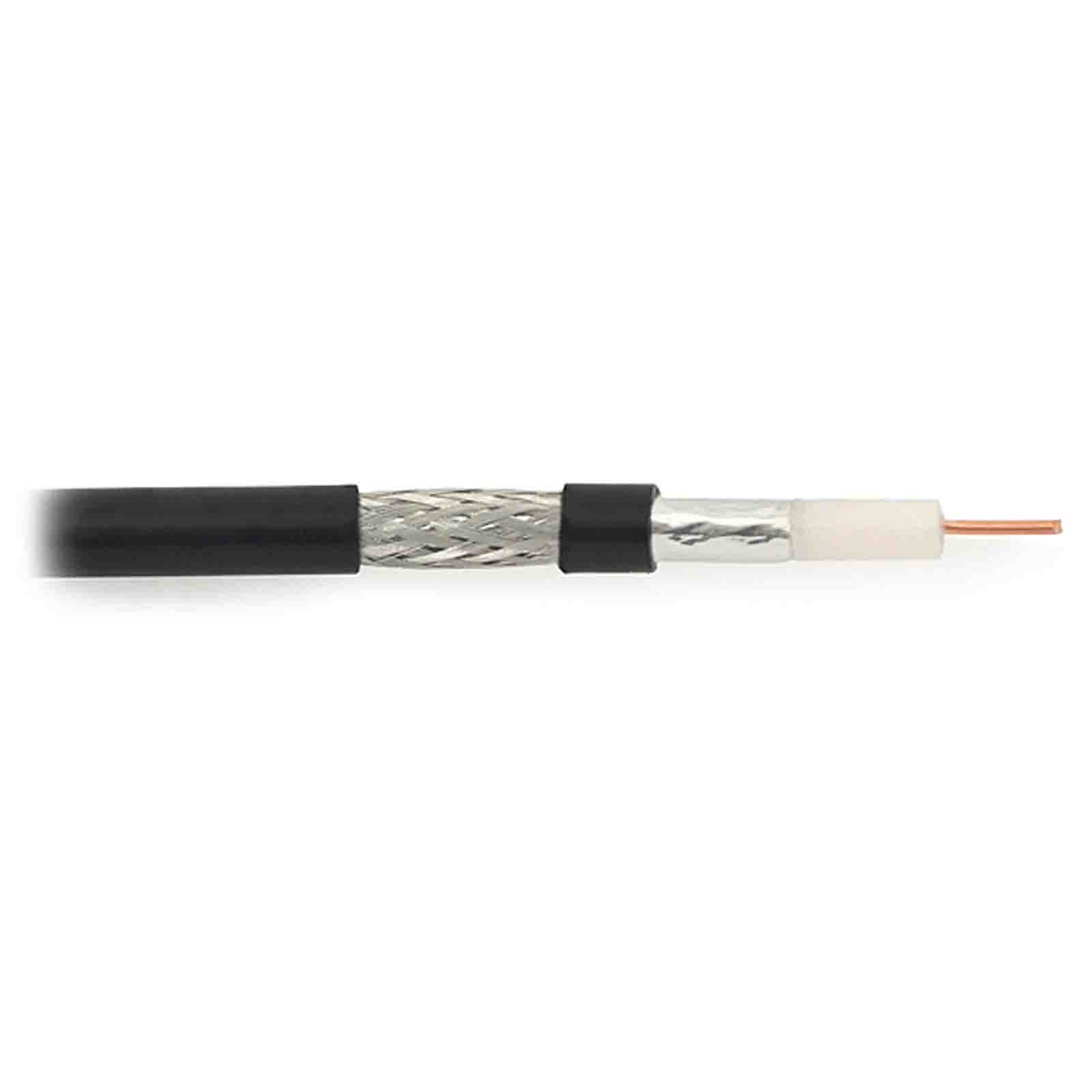

Przekrój przewodu Triset-113 PE:

żyła wewnętrzna wykonana z drutu miedzianego o średnicy 1,13 mm
podwójny ekran - folia Al/PET/Al przyklejona do dielektryka + oplot 81%
PVC o średnicy 6,8 mm

Najważniejsze cechy:

zgodny ze standardem class A
zgodny z wymaganiami rozporządzenia MTBiGM
spełnia wymogi normy na przyspieszone starzenie IEC68-2 część 3
miedziany rdzeń 1,13 mm
niska tłumienność
znakomite dopasowanie
wysoka skuteczność ekranowania - w większości zakresu spełnia wymóg class A+
81% pokrycie oplotem

TRISET 113 PE
Rdzeń miedziany
Średnica	1,13 ± 0,03 mm
Dielektryk fizycznie spieniany
Grubość dielektryka	1,83 ± 0,05 mm
Średnica dielektryka	4,80 ± 0,1 mm
Owalność (odkształcenie od przekroju kołowego)	± 2%
Folia Al/PET/Al przyklejona do dielektryka 30/12/30 µm
Szerokość	18 ± 0,3 mm
Zakładka	>3 ± 0,5 mm
Grubość	75 ± 3 µm

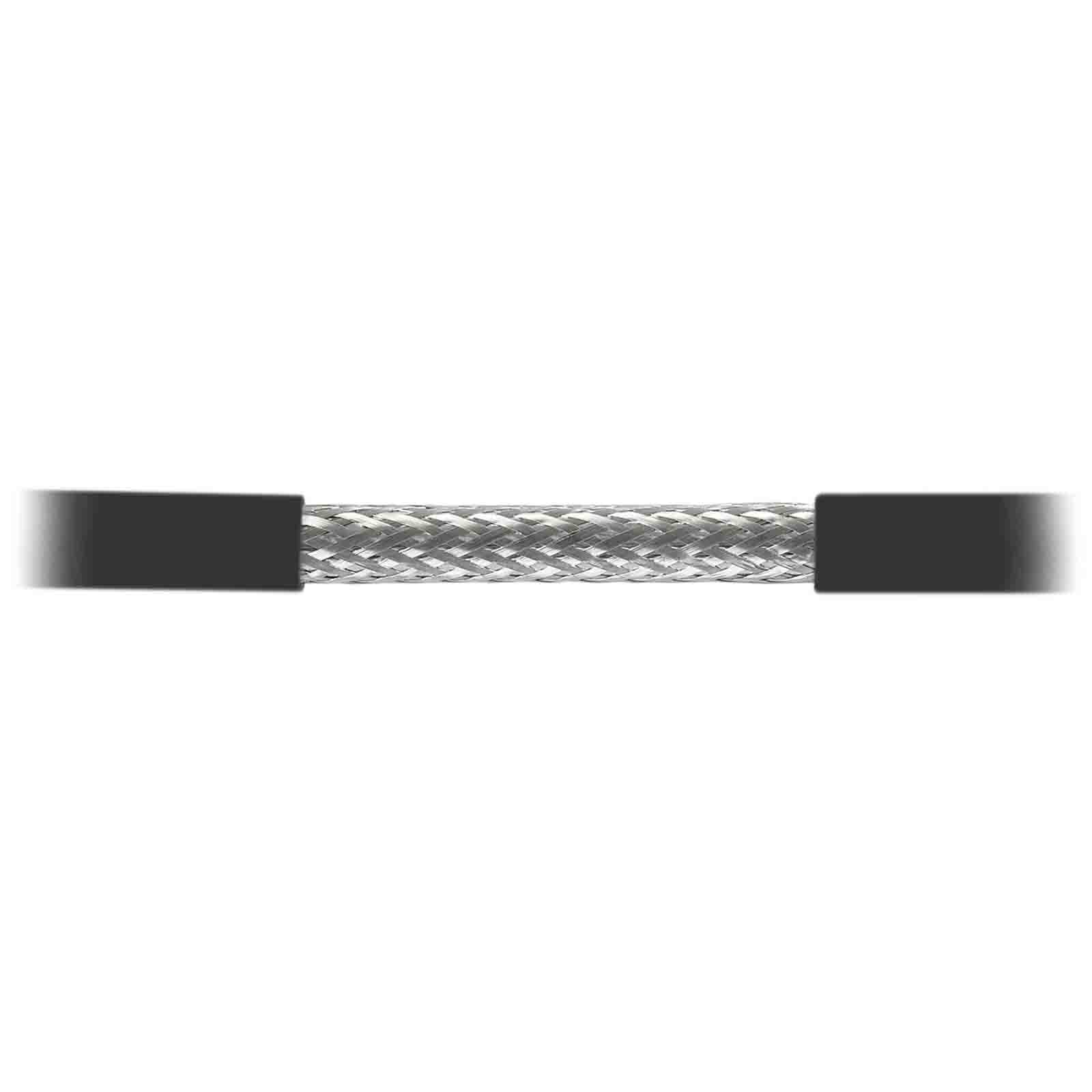

Oplot
Materiał	Aluminium
Średnica drutu	0,12 ± 0,01 mm
Liczba drutów	24 x 6 szt
Kąt nawinięcia	19,34 stopnie
Pokrycie	81%
Płaszcz
Materiał	PE (polietylen)
Grubość	0,8 ± 0,1 mm
Średnica	6,8 +0,20/-0,05 mm
Kolor	Czarny
Parametry elektryczne
Rezystancja w temperaturze 20°C	16,85 ± 0,5 Ω/km
Pojemność	52 ± 1,5 pF/m
Rezystancja izolacji	2000 ± 3% MΩ/km
Impedancja	75 ± 3 Ω
Współczynnik skrócenia fali	84 ± 1 %
Parametry mechaniczne
Temperatura pracy	-30...+70°C
Temperatura układania	-5...+40°C
Minimalny promień gięcia	35 mm (jednokrotne) 70 mm (wielokrotne)
