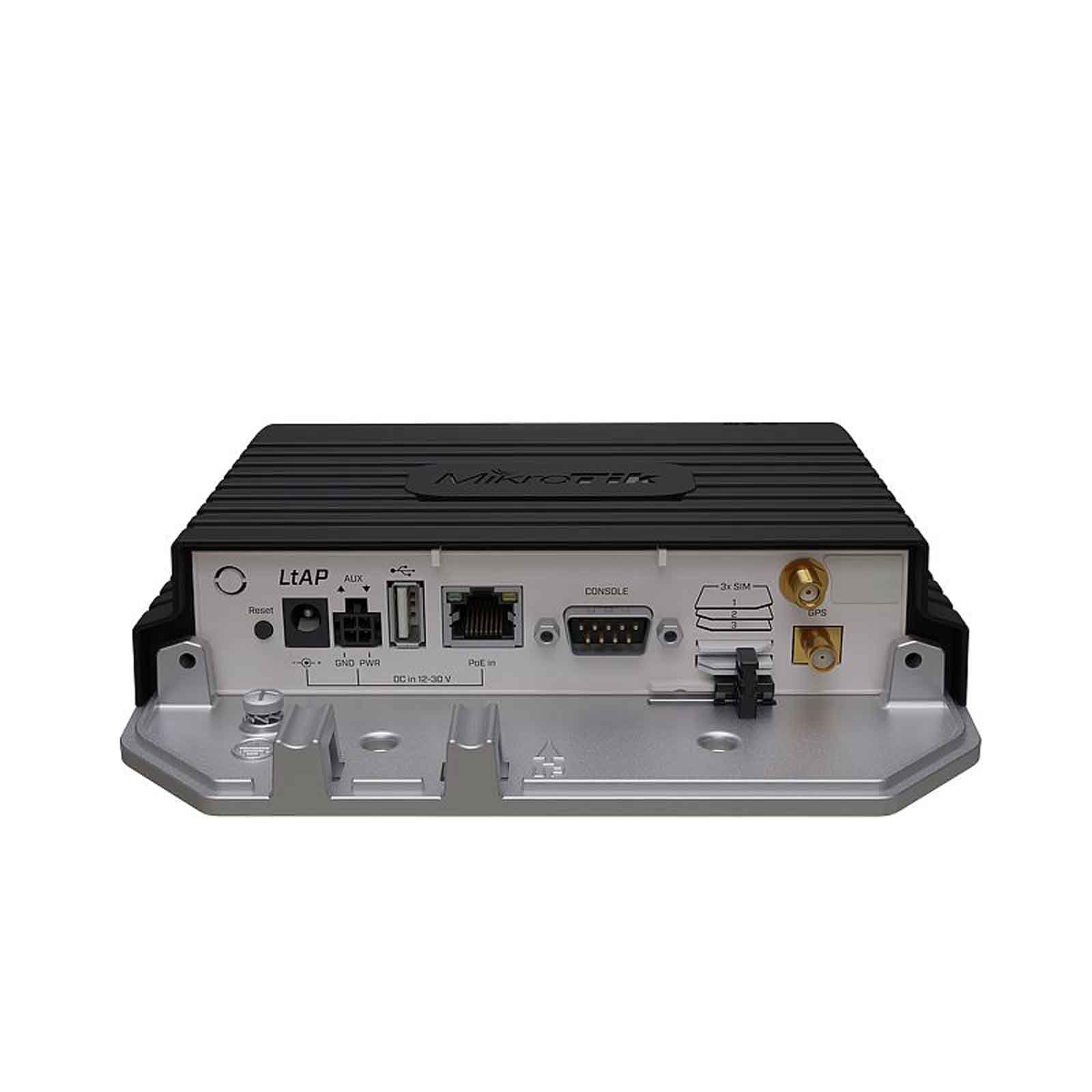

MikroTik LtAP LR8 LTE kit (RBLtAP-2HnD&R11e-LTE&LR8)
MikroTik RouterBoard LtAP LR8 LTE kit to wodoszczelny, odporny na warunki atmosferyczne bezprzewodowy zestaw złożony z punktu dostępowego (LtAP) pracującego w paśmie 2,4 GHz i standardzie 802.11b/g/n oraz karty
R11E-LTE obsługującej łączność 4G (LTE) i karty
R11E-LR8 LoRa. Dzięki wbudowanemu modemowi GPS i wejściu zasilania automotive urządzenie może być z powodzeniem wykorzystywane w logistyce i montowane w różnego rodzaju pojazdach, np. w celu śledzenia trasy.
Urządzenie wyposażone jest w zintegrowaną antenę LTE o zysku 4 dBi (z dwoma złączami u.fl), port USB oraz jeden gigabitowy port Ethernet 10/100/1000Mb/s i port szeregowy RS232, który zapewnia dostęp do konsoli w celu debugowania. LtAP posiada także trzy sloty na kartę miniSIM do przełączania między operatorami komórkowymi oraz zintegrowane wsparcie GNSS (GPS, GLONASS, BeiDou, Galileo), dzięki czemu jest to idealne urządzenie do stosowania w samochodach, autobusach czy pociągach w celu śledzenia ich lokalizacji w czasie rzeczywistym (
przykładowa konfiguracja od MikroTik). Zewnętrzna antena GPS nie jest częścią zestawu. Należy ją zamówić osobno. Proponowany model anteny to
MikroTik ACGPSA.
LtAP LR8 LTE kit umożliwia transmitowanie sieci WiFi w paśmie 2,4 GHz z maksymalną teoretyczną przepustowością 300 Mb/s (2x2 MIMO, standardy IEEE 802.11 b/g/n). Natomiast maksymalna teoretyczna przepustowość połączenia LTE wynosi 150 Mb/s podczas pobierania danych i 50 Mb/s podczas wysyłania danych. LTE kat. 4 wspiera pasma: 1, 2, 3, 7, 8, 20, 38 oraz 40. Dzięki połączeniu z internetem mobilnym urządzenie ma dostęp do danych w każdym miejscu, co dodatkowo zwiększa jego możliwości w trudnych warunkach.
Modem LoRa 8 służy jako Gateway do sieci Lora. Protokół ten służy do komunikacji bezprzewodowej z myślą o IoT (Internet of Things). Wykorzystuje niskie częstotliwości (863 - 870 MHz), dzięki czemu umożliwia transmisję na bardzo duże odległości. Doskonale nadaje się do podłączenia różnego rodzaju czujników pobierających dane. R11e-LR8 obsługuje 8 różnych kanałów w paśmie 868EU, funkcję Listen Before Talk (LBT) i skanowanie spektralne.
Urządzenie wyposażone jest w dwurdzeniowy procesor 880 MHz i 128 MB pamięć RAM do radzenia sobie z dużymi obciążeniami. LtAP może być zasilany poprzez pasywne PoE, gniazdo DC lub złącze przystosowane do podłączenia zasilania z samochodu. Zdarza się, że użytkownicy zasilają LtAP powerbankiem o pojemności 20 000 mAh przez cały dzień. Zakres napięcia wejściowego wynosi 12 - 30 V DC. LtAP posiada specjalną wodoszczelną obudowę w pełni przystosowaną do wykorzystania na zewnątrz budynków, montowaną za pomocą specjalnych śrub (śruby i kołki dołączone są w zestawie).
Najważniejsze cechy:
- obsługa LTE kat. 4
- możliwość transmisji sieci bezprzewodowej WiFi w paśmie 2,4 GHz
- maksymalna teoretyczna przepustowość WiFi to 300 Mb/s
- standardy IEEE 802.11 b/g/n
- modem GPS
- modem LoRa 8 do komunikacji IoT
- 1x gigabitowy port Ethernet
- 3x sloty miniSIM
- obudowa przystosowana do wykorzystania na zewnątrz budynków
- routerOS level 4
- obsługa 2G, 3G, 4G (LTE)
|
LtAP LR8 LTE kit (RBLtAP-2HnD&R11e-LTE&LR8)
|
|
Procesor
|
MediaTek MT7621 |
|
Ilość rdzeni procesora
|
2 |
|
Taktowanie
|
880 MHz |
|
Pamięć RAM
|
128 MB |
|
Pamięć wbudowana
|
16 MB flash |
|
Gigabitowe porty Ethernet
|
1 |
|
Właściwości bezprzewodowe
|
Pasmo 2,4 GHz, Standardy 802.11 b/g/n
2x2 MIMO / dual-chain |
|
Zysk energetyczny anteny
|
2,5 dBi |
|
Złącze u.FL do podłączenia anteny zewnętrznej
|
Tak |
|
Szerokość wiązki główne
|
360° |
|
Kategorie LTE
|
4 (150 Mb/s downstream, 50 Mb/s upstream) |
|
Kategorie 3G
|
R7 (21 Mb/s downstream, 5,76 Mb/s upstream) |
|
Kategorie 2G
|
Class12 |
|
Wymiary
|
170 x 162 x 40 mm |
|
System operacyjny
|
RouterOS Level 4 |
|
Sloty SIM
|
3 (sloty 2 i 3 są dostępne, slot 1 nie jest podłączony do LTE) |
|
Port USB
|
1x port USB 2.0 typ A (nie może działać jednocześnie z R11e-LR8) |
|
Wbudowany GPS
|
Tak |
|
Port serial
|
RS232 |
|
Zasilanie
|
|
Zakres napięcia wejściowego
|
12 - 30 V DC |
|
Rodzaje wejść zasilania
|
Pasywne PoE
Gniazdo DC
Złącze automotive |
|
Maksymalny pobór mocy
|
25 W |
|
Właściwości modemu R11e-LR8
|
|
Interfejs
|
miniPCIe |
|
Wspierane klasy
|
A i C |
|
Częstotliwość
|
863 - 870 MHz (EU863-870, RU864-870, IN865-867) |
|
Moc nadawcza RF
|
20 dBm |
|
Czułość odbioru
|
Maks. -137 dB przy SF12 |
|
Zasięg
|
Do 15 km poza terenem miejskim i do 2 km w terenie miejskim (używając anteny 6,5 dBi) |
|
Dopuszczalna temperatura pracy
|
Od -40 do 70 st. C |
|
Maksymalny pobór mocy
|
2 W |
|
Wspierane pasma LTE
|
|
LTE FDD
|
1(2100)
2(1900)
3(1800)
7(2600)
8(900)
20(800) |
|
LTE TDD
|
38(2600)
40(2300) |
|
3G
|
1(2100)
2(1900)
5(850)
8(900) |
|
2G
|
2(1900)
3(1800)
5(850)
8(900) |
