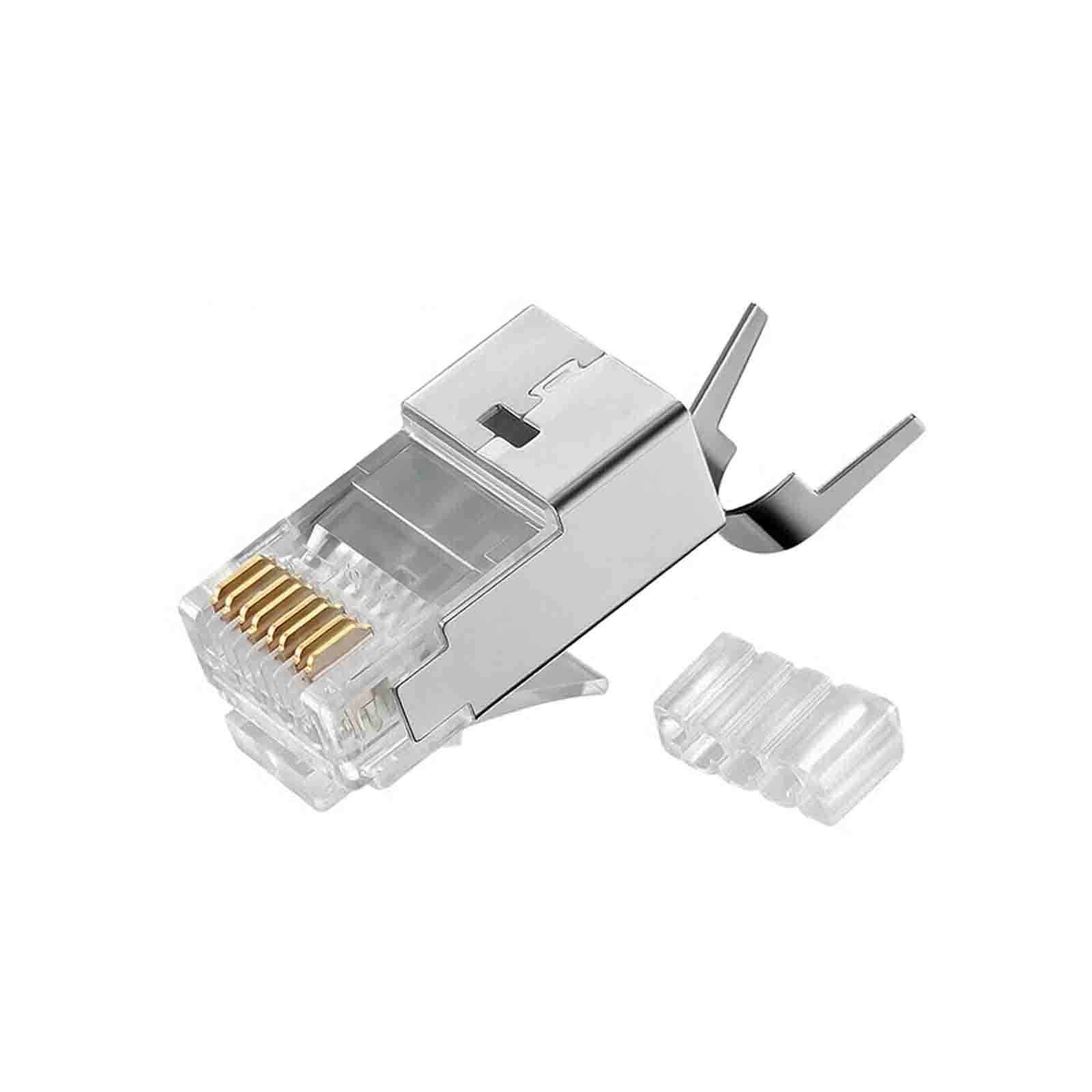

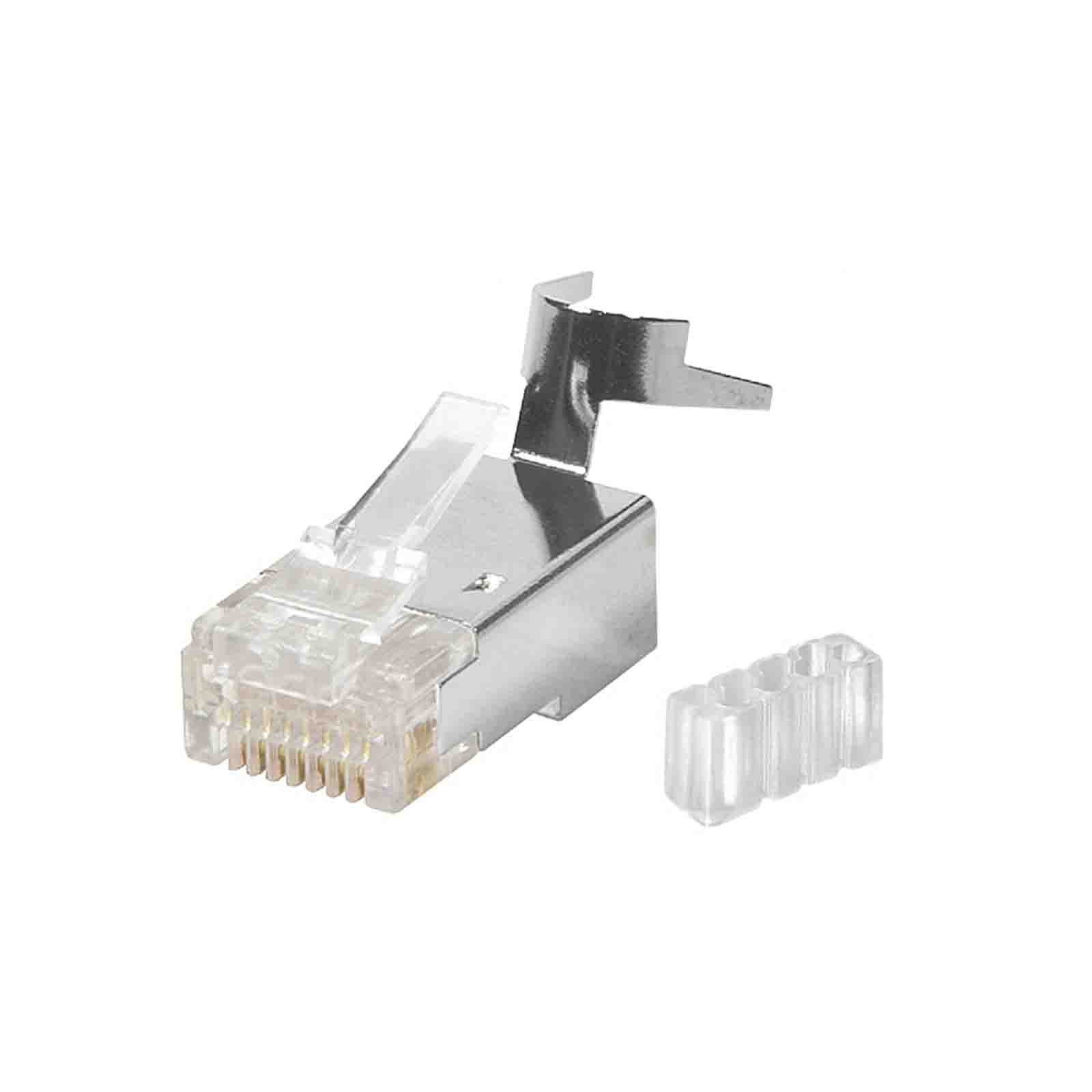

Wtyk RJ45 ekranowany z zaciskiem ekranu (drut) kat.7, 2-częściowy
Wtyk RJ45 ekranowany FTP z zaciskiem ekranu kat.7, 2-częściowy przeznaczony jest do zakańczania ekranowanych przewodów typu skrętka w instalacjach okablowania strukturalnego. Wtyk posiada wkładkę (insert) do układnia żył. Złącze stosowane jest do "grubych" kabli ekranowanych kat.6, 6a oraz 7 i 7a. Wtyk stosuje się do zakończenia kabli, gdzie standardowe wtyki do kat.6 posiadają zbyt małą średnicę prowadnic i wprowadzenie żył przewodu nie jest możliwe.
Złącze wyposażone jest w sprężystą zapadkę zapobiegającą samoczynnemu wysuwaniu się z gniazda. Poszczególne kontakty posiadają ostre, lekko rozstawione zęby, wbijające się bezpośrednio w izolację poszczególnych żył, zapewniając pewne i trwałe połączenie. Obudowa złącza jest zaopatrzona w metalowe wykończenie, zapewniające ciągłość ekranu w instalacjach wykorzystujących kabel ekranowany. Złącze posiada prowadnicę ułatwiającą ułożenie żył oraz ich właściwe przycięcie, dzięki czemu rozplot jest minimalny.
Produkt jest zgodny z ANSI/TIA/EIA 568 kat.7 oraz ISO/IEC 11801 i EN 50173 klasa F.
Najważniejsze cechy:
- Kat. 7 (możliwość zarobienia "grubych" kabli kat.5, 6. 6a, 7 i 7a)
- Dedykowany do kabli z żyłami o AWG 22-24 i średnicy zewnętrznej do ok. 7,9mm
- Wtyk dwuczęściowy, z wkładką (insertem) do ułożenia żył
- Złącze ekranowane
- Wysoka wytrzymałość
|
Kategoria / klasa
|
7 / klasa F |
|
Ekranowanie
|
Tak |
|
Rodzaj
|
Narzędziowe |
|
Prąd znamionowy
|
1,5 A |
|
Max. napięcie
|
150V |
|
Wytrzymałość dielektryczna
|
Nie |
|
Rezystancja kontaktów
|
20 mOhm |
|
Trwałość złącz RJ-45
|
>700 cykli |
|
Obudowa
|
poliwęglan UL94 |
|
Materiał kontaktu
|
fosforobrąz platerowany złotem |
|
Temperatura pracy
|
-40°C ~ +70°C |
