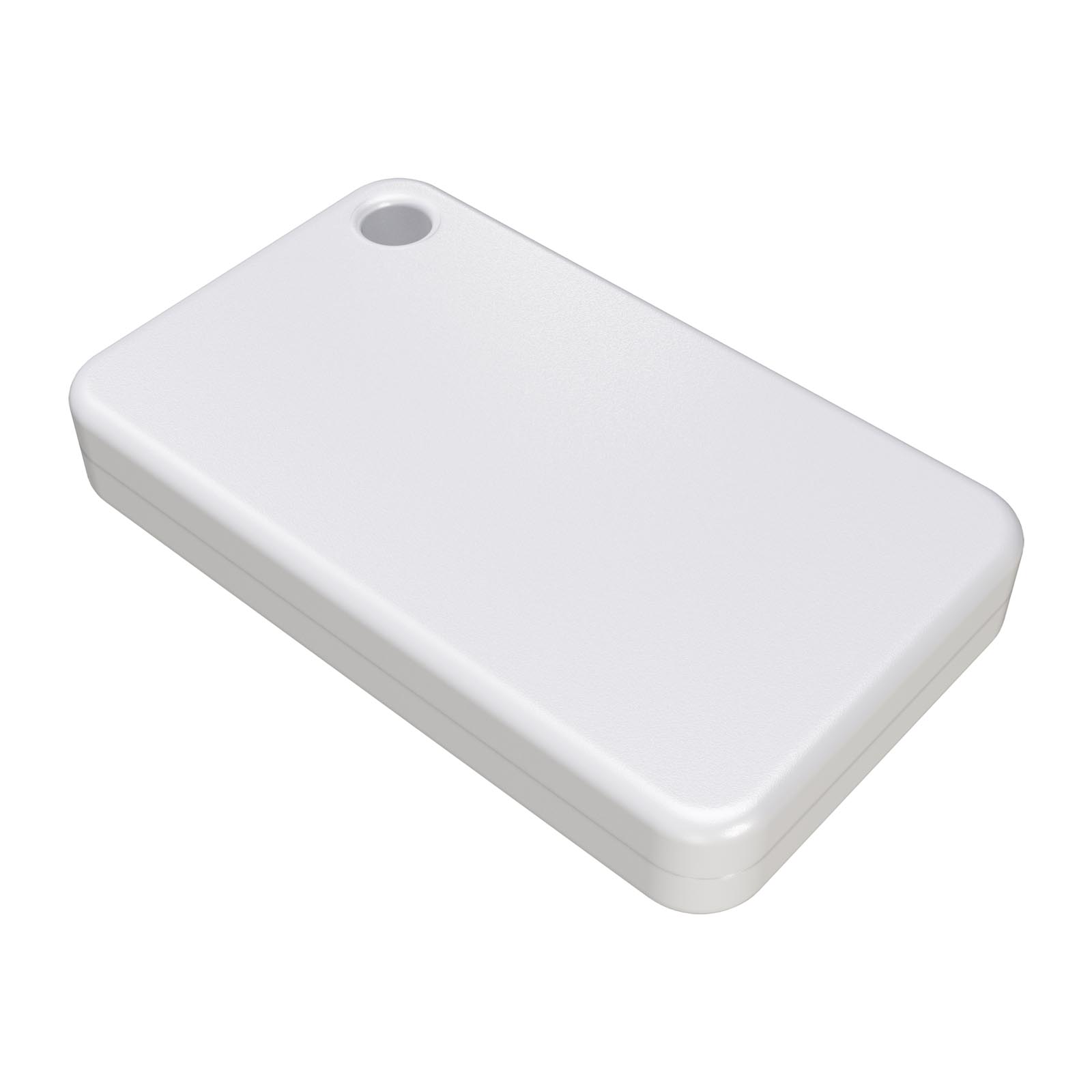

MikroTik Bluetooth tag, wewnętrzny (TG-BT5-IN)

MikroTik TG-BT5-IN to wewnętrzny, mały i inteligentny tag Bluetooth przeznaczony dla MikroTików z serii KNOT lub innych urządzeń do śledzenia zasobów, telemetrii IoT. Posiada wbudowane akcelerometr oraz baterię 220 mAh. Obsługuje formaty telemetryczne jak iBeacon, Eddystone i MikroTik. Idalnie nadaje się do śledzenia zapasów w pomieszczeniach.

TG-BT5-IN to nowy dodatek do sprzętu MikroTik. Tag Bluetooth to bardzo mały gadżet, który można przymocować do innego sprzętu. Tagi Bluetooth odgrywają ogromną rolę w topologiach IoT, w których Bluetooth jest używany do przesyłania danych na niewielkie odległości. tagi Bluetooth możnaz używać do śledzenia różnych obiektów w oparciu o bliskość. Po zainstalowaniu i skonfigurowaniu tag będzie emitował pakiety reklamowe w telemetrii iBeacon, Eddystone lub Mikrotik (domyślny format pakietu) do bramy (na przykład KNOT). Pakiety te zawierają adres MAC używany do identyfikacji, a także dane telemetryczne – takie jak przyspieszenie, przechylenie i poziom naładowania baterii. Następnie brama przesyła ładunek pakietu reklamowego do zdalnego serwera przy użyciu protokołów MQTT lub HTTP. Domyślnie pakiety reklamowe są wysyłane co 5 sekund, ale można zmienić tę wartość według własnych upodobań. Na przykład, jeśli ustawisz interwał na 1 sekundę, bateria będzie zwykle wystarczać na dwa lata. Wbudowane akcelerometry mogą nie tylko wykrywać przyspieszenie (ruch), ale także rejestrować upuszczenie lub przechylenie urządzenia (wykrywanie swobodnego spadania).

Wewnętrzne tagi BLE MikroTik TG-BT5-IN, działają najlepiej w zakresie temperatur od 0°C do 70°C. MikroTik TG-BT5-IN jest bryzgoszczelny i wyposażony we wbudowany akcelerometr. Posiada stopień ochrony IP55.

Przykład zastosowania: Jeśli masz bramę KNOT w różnych częściach placu budowy, możesz użyć tagów do zlokalizowania narzędzi budowlanych, sprzętu elektrycznego i innych zasobów. Wystarczy przymocować tagi do potrzebnych przedmiotów - a najbliższa bramka wyczuje tagi w pobliżu. Wyjątkowo przydatne w logistyce magazynowej – niech Twój ładunek poinformuje Cię, gdy tylko trafi do magazynu.

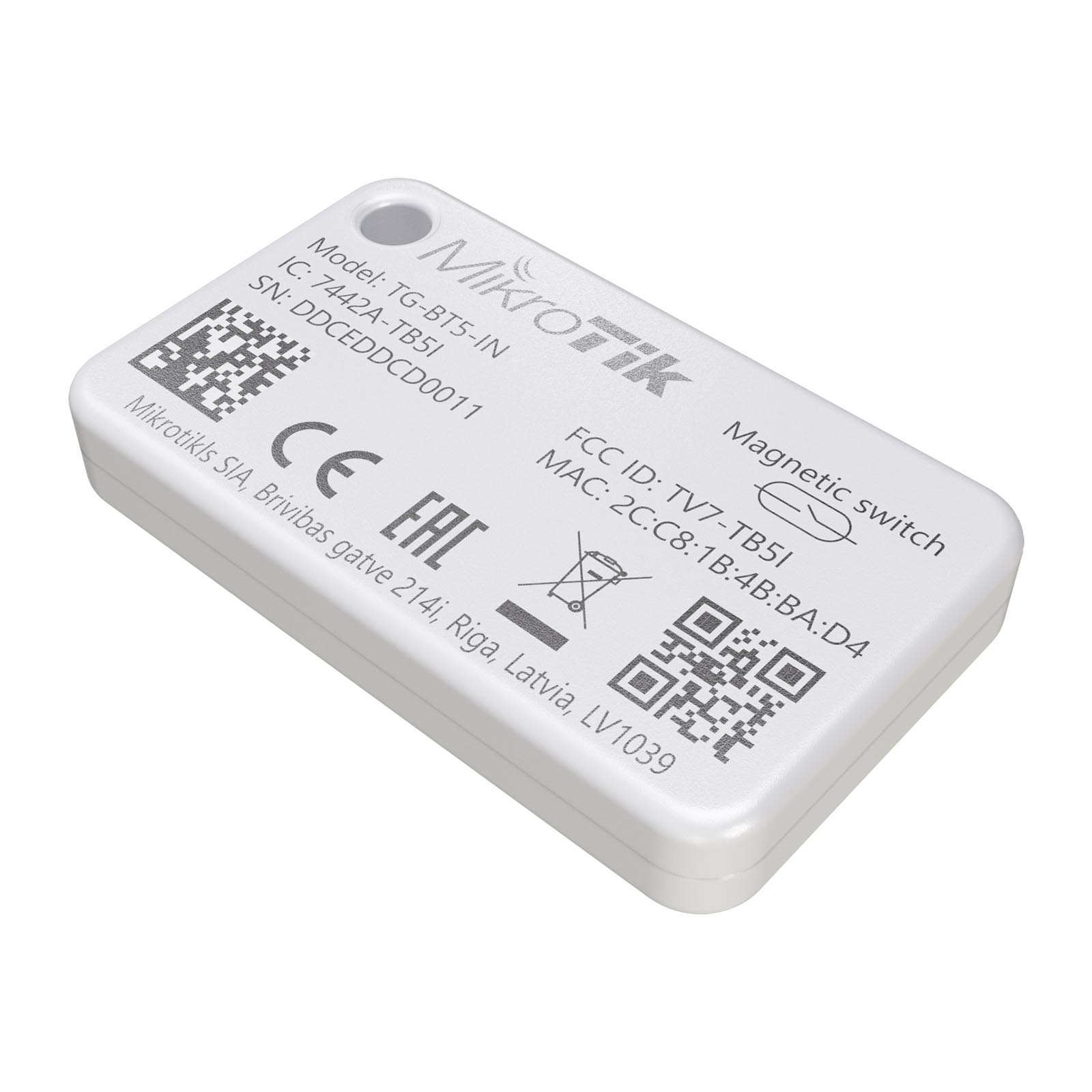

Ważne: Po odpakowaniu urządzenia, produkt jest ustawiony w fabryczny tryb uśpienia. W tym trybie wszystkie komponenty są wyłączone, a MCU przechodzi w stan najgłębszego uśpienia. Bieżący pobór jest zredukowany do minimum, więc jest to preferowany tryb, gdy znacznik jest przechowywany i/lub nieużywany. Aby wyjść z tego trybu należy przyłóżyć magnes do krawędzi tagu (tam, gdzie znajduje się przełącznik magnetyczny) i przytrzymać go przez 3-10 sekund, aż dioda LED zgaśnie. Następnie tag wychodzi z trybu uśpienia i wchodzi w tryb reklamowy.

W trybie reklamowym tag będzie emitował pakiety reklamowe Bluetooth. Domyślnie pakiety reklamowe MikroTika są wysyłane co 5 sekund. Można to zmienić w trybie konfiguracji. Wejście do trybu konfiguracji możliwe jest tylko z trybu ogłoszeniowego poprzez przyłożenie magnesu do przełącznika magnetycznego jak w procedurze uśpienia fabrycznego. Po przyłożeniu magnesu na 5-10 sekund dioda LED zgaśnie i tag wejdzie w tryb konfiguracji. Jeśli przyłoży się magnes na dłużej niż 15 sekund lub nie połączy się z tagiem za pomocą aplikacji konfiguracyjnej, powróci on do trybu reklamowego.

Gdy urządzenie po raz pierwszy budzi się z fabrycznego uśpienia, ma domyślną konfigurację:

Configuration parameter	Setting/value
Advertising packet format	MikroTik
Advertising interval	5.0 seconds
Angle Threshold/Tilt trigger	60°
Freefall Threshold/Accelerometer trigger	156.25 mg
Wakeup Threshold/Wakeup trigger	1.0 mg
Bandwith Filter	0.8 Hz
Low noise filter	disabled
Tx Power	0 dBm

Magnes jest używany na kontaktronie do zmiany trybów pracy taga, jak opisano powyżej. Jak tylko magnes zostanie wykryty (aktywowany kontaktron), dioda zacznie migać przez następne 5 sekund (pierwsze 5 sekund), a następnie przestanie. Pomoże Ci określić, że minęło 5 sekund i możesz usunąć magnes, aby przejść do trybu konfiguracji.

Najważniejsze cechy:

BLE (Bluetooth Low Energy) 5.2 z Silabs BG22
Telemetria iBeacon, Eddystone, MikroTik
Wbudowany akcelerometr
Wbudowana bateria 220 mAh, która wystarczy na lata
Aktywowany magnesem
Zarządzany przez aplikację MikroTik Beacon Manager

TG-BT5-IN
Architektura	Cortex-M33
Pamięć RAM	32 KB
Pamięć przechowywania	352 KB
Rodzaj pamięci	FLASH
Wersja Bluetooth	5.2
Zysk anteny	1.5 dBi
Szerokość wiązki	360°
Czujnik	akcelerometr
Bateria	220 mAh
Żywotność baterii	2-6 lat (format dla MikroTik, 1s/5s interwał czasowy)
Mocowanie	Wiszące za pomocą śrub M3 lub taśmą dwustronną 3M (w zestawie)
Dokładność czujnika temperatury	-
Aktywacja magnesem	Tak
Monitorowanie i rejestrowanie stanu	Nie
NFC z zakodowanym numerem seryjnym	Nie
Opcjonalnie szyfrowanie AES	Tak
Montaż śrubowy	Tak
Wymiary	37 x 22 x 6 mm
Obsługiwane formaty pakietów Bluetooth	MikroTik (domyślnie), Eddystone, iBeacon
Waga	7g
Stopień ochrony IP	IP55
