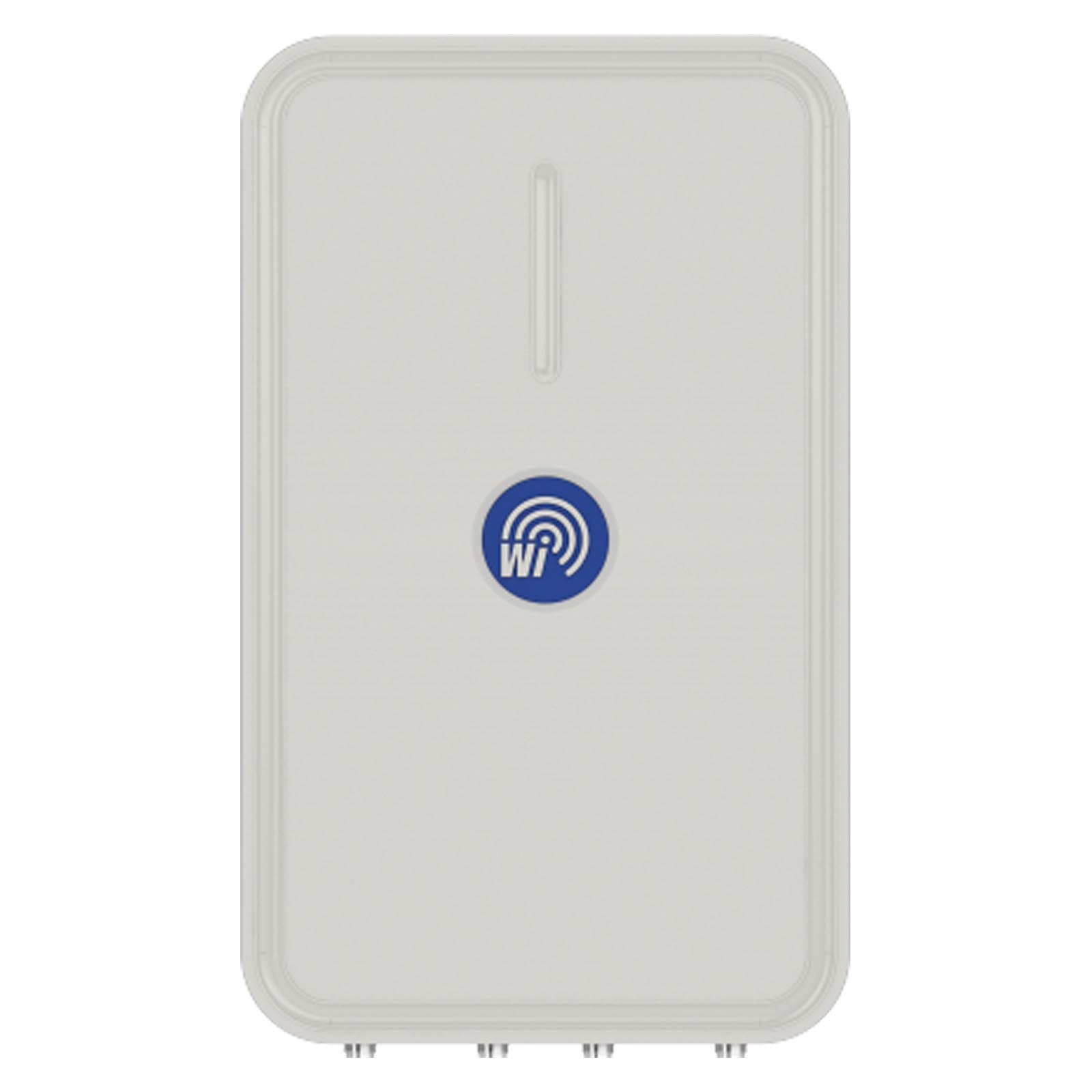

WiBOX SA MDB255-90-14HV

WiBOX SA MDB255-90-14HV to dwuzakresowa dwupolaryzacyjna (MIMO 2x2) antena sektorowa, pracującą w polaryzacji HV. Antena działa w dwóch zakresach częstotliwości: 2,3 – 2,65 GHz z zyskiem energetycznym 12 dBi oraz w paśmie 5,1 – 5,95 GHz z zyskiem energetycznym 14 dBi. Antena WiBOX przeznaczona jest do tworzenia stacji bazowych o krótkim średnim zasięgu. Szeroki kąt promieniowania 90º w płaszczyźnie poziomej pozwala na pokrycie placów, hal produkcyjnych, jak również do sal wykładowych (użycie wewnątrz budynków).

Łatwość montażu i praktyczność połączona z ergonomią, pozwalają na sprawną instalację. WiBOX SA DB255-90-14HV stanowi zintegrowany system, zbudowany na bazie wysokiej jakości obudowy WiBOX Medium.

Zewnętrzna, wodoszczelna obudowa, odporna na ekstramalne warunki pogodowe oraz promieniowanie UV
Każda obudowa WiBOX przystosowana jest do użytku zewnętrznego, wykonane są z tworzywa ABS z dodatkiem UV, odpornego na ekstremalne warunki pogodowe, jak deszcz, śnieg, wilgoć. Specjalnie zaprojektowany system uszczelniający zapewnia poziom wodoszczelności IP67 (certyfikowany). Obudowy WiBOX mogą pracować w każdych warunkach, temperatura od -40°C do 70°C.

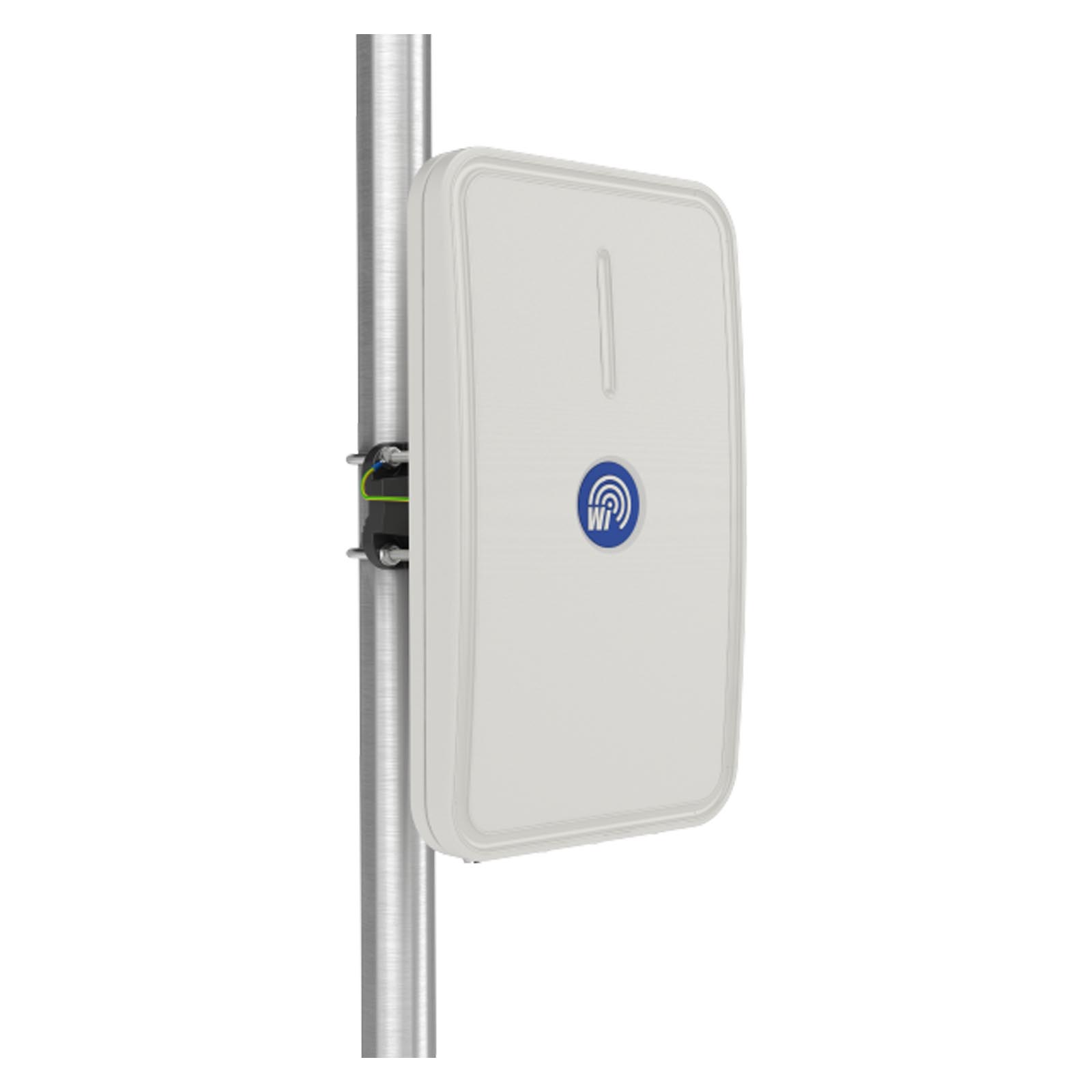

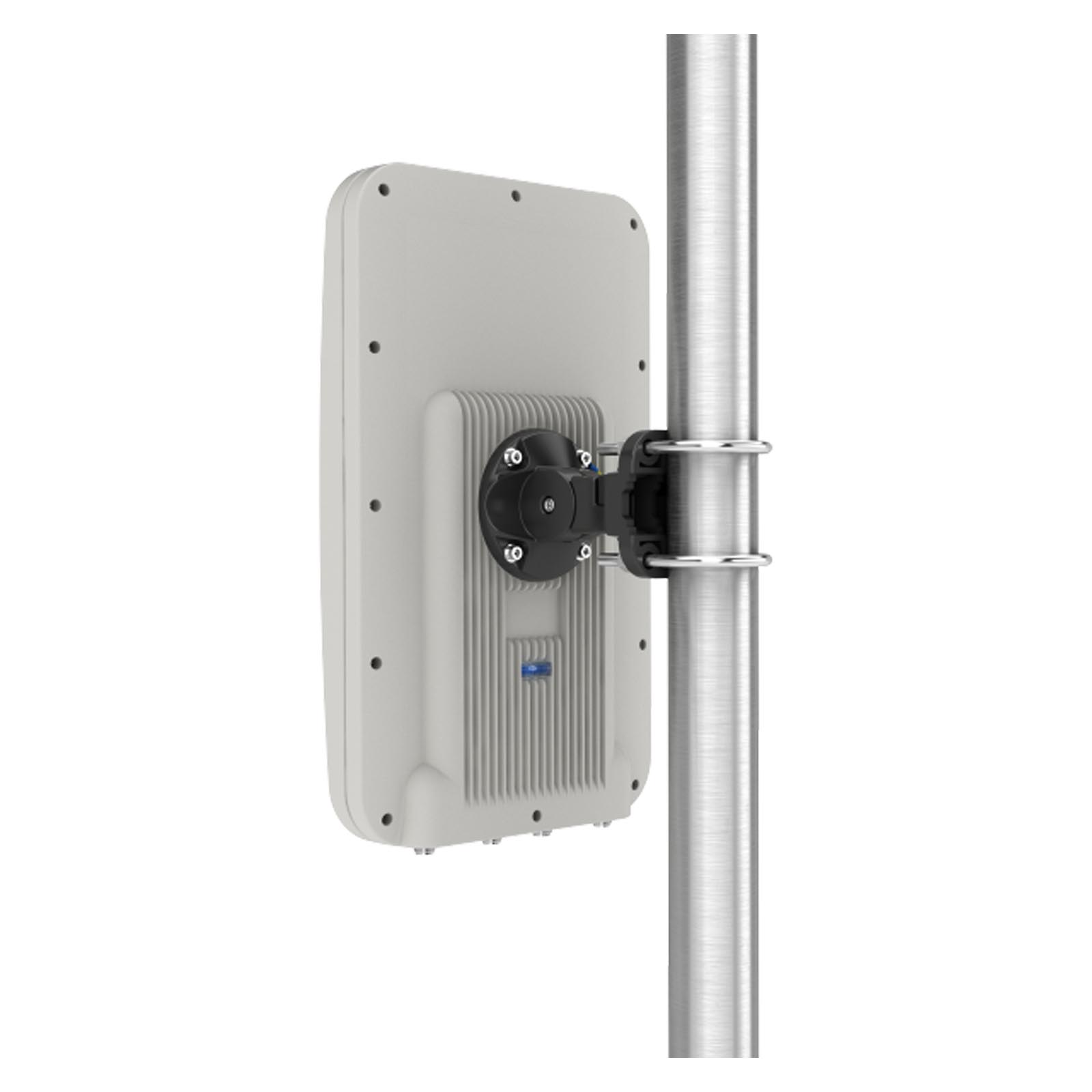

Montaż naścienny lub na maszcie czy słupie

Wszechstronność instalacji systemu WiBOX, obudowy są wieszane za pomocą systemu mocowania WiMount na maszcie, bądź na ścianie.

Wodoszczelne złącze RJ-45, stopień ochrony IP67
Obudowy WiBOX mają certyfikowany poziom ochrony IP67. Gwarantuje on bezproblemową pracę urządzenia dla każdej zewnętrznej instalacji, montaż na maszcie bądź na ścianie. Obudowy WiBOX są wyposażone w wysokiej klasy dławik RJ45, bądź opcjonalnie w przepust kablowy (dla kabla Ethernetowego). Rozwiązania te gwarantują utrzymanie poziomu ochrony IP67.

Dodatkowe miejsce do instalacji złącz

System WiBOX zaprojektowany został do budowania instalacji złożonych również z kilku anten. Do zrealizowania tych złożeń, obudowy WiBOX wyposażone są w dodatkowe miejsca na montaż dodatkowych złącz do anten (od 4-rech do 7 sztuk, w zależności od modelu WiBOXa).

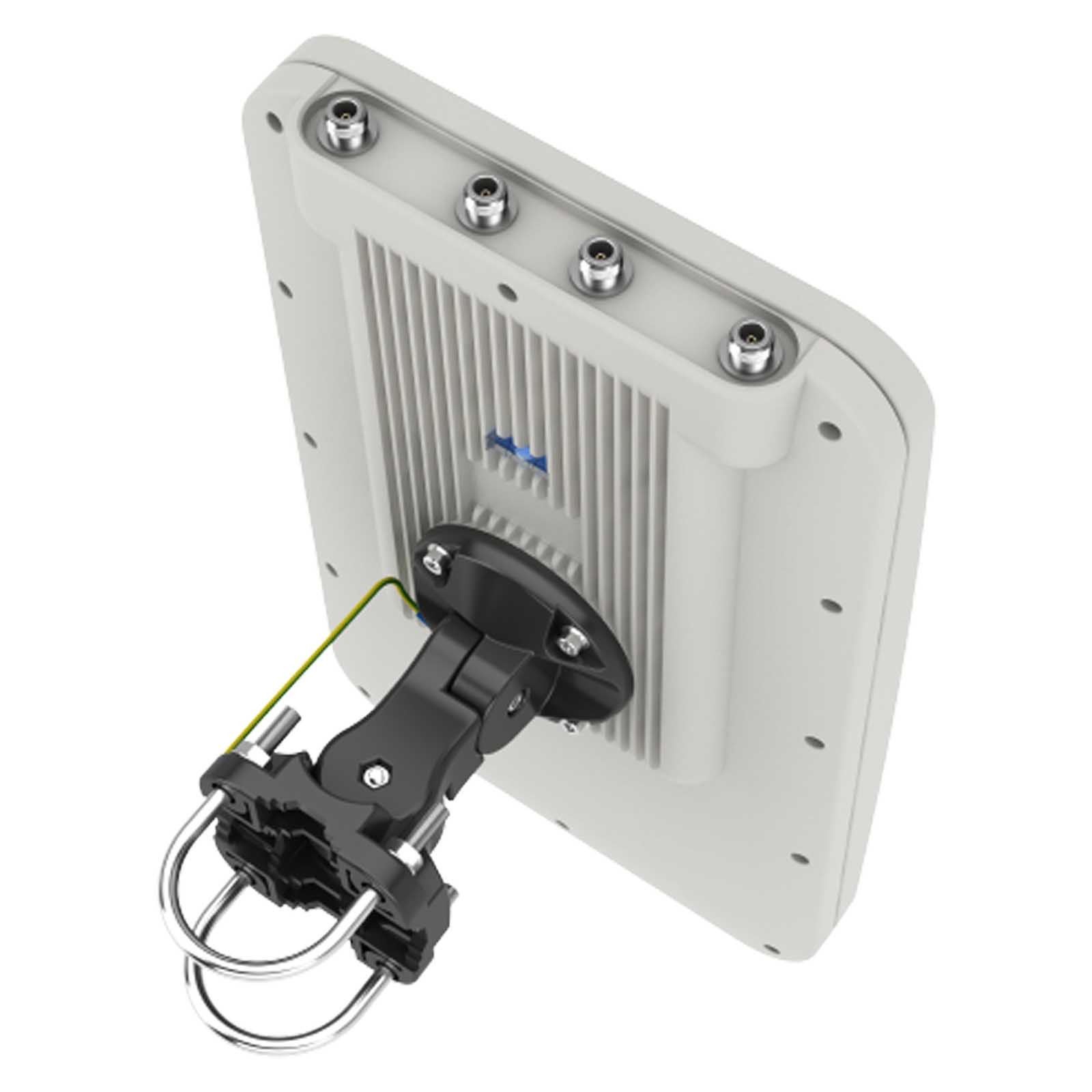

Specjalny system mocowania WiMount
Mocowanie WiMount łączy w sobie bardzo dużą wytrzymałość z atrakcyjnym kształtem w jednym produkcie. Estetyczne mocowanie WiMount wykonane jest z plastiku ze znaczącą zawartością włókna szklanego, co zapewnia trwałość nawet przy ekstremalnie niekorzystnych zjawiskach meteorologicznych. Innowacyjny kształt wykonany z plastiku zamiast z metalu, oferuje lepsze parametry wytrzymałościowe oraz brak korozji przez cały czas użytkowania. Mocowanie WiMount, z naniesioną skalą, pozwala na płynną i planową regulację anteny w dwóch płaszczyznach.

Systemy:

LTE band - 7, 30, 38, 40, 41, 46, 47, 53, 69, 252, 255
WLAN - 2.4 GHz, 5 GHz
WiMAX - 2.3 GHz, 2.5 GHz, 5 GHz
RFiD - 2400 - 2483 MHz, 5725 - 5875 MHz
Bluetooth - 2400-2483 MHz
ISM - 2400-2483 MHz, 5725-5875 MHz

Zastosowania anteny WiBOX SA MDB255-90-14HV:

stadiony, miejsca publiczne
hotspot
połączenia punkt-wielopunkt

Antena WiBOX SA MDB255-90-14HV jest kompatybilna z:

Aruba Networks - AP-92
Cisco - Aironet 1532e
Huawei - AP 6510DN-AGN, AP 6610DN-AGN

Najważniejsze cechy:

Zysk energetyczny dla częstotliwości 2300 - 2650 MHz wynosi 4x 12 dBi
Zysk energetyczny dla częstotliwości 5100 - 5950 MHz wynosi 4x 14 dBi
Polaryzacja H&V dla obu częstotliwości

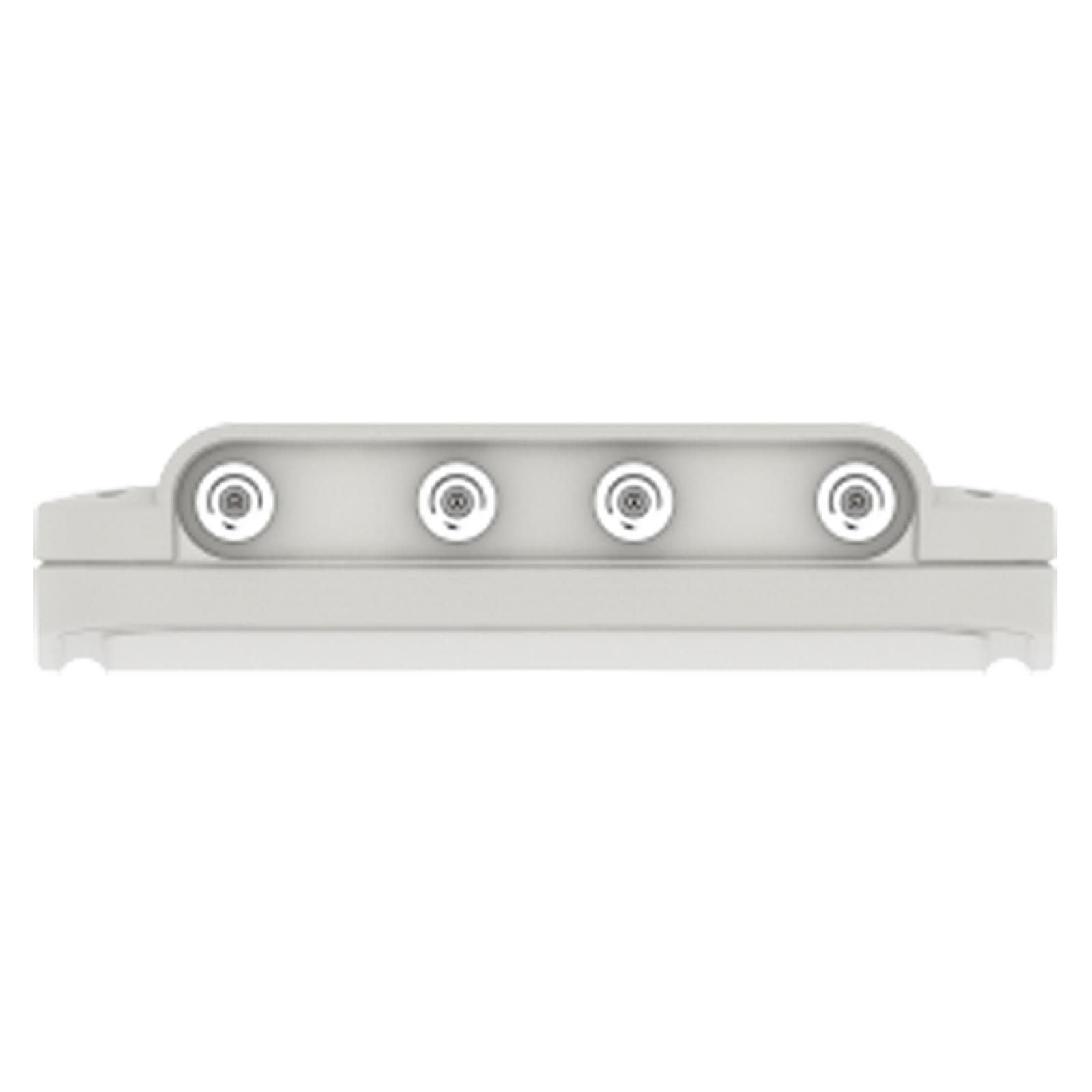

4x złącze SMA
Duża, ergonomiczna i pojemna obudowa WiBOX Extra Large SLIM do instalacji sprzętu radiowego
Wodoszczelna zewnętrzna obudowa WiBOX Extra Large SLIM
Zaprojektowane i odporne na wszelkie warunki atmosferyczne
Wodoszczelny system RJ45
36 miesięcy gwarancji

Zysk energetyczny	2.3 - 2.65 GHz 12 dBi 5.1 - 5.95 GHz 14 dBi
Częstotliwość pracy	2.3 - 2.65 GHz 5.1 - 5.95 GHz
Polaryzacja	H & V
Kąt promieniowania	90°/30° 90°/16°
Promieniowanie przód/tył	> 20 dB
VSWR	<2.00
Impedancja	50 Ohm
Zabezpieczenie przeciwprzepięciowe	Nie
Uziemienie	Nie
Izolacja między konektorami	> 20 dB
Maks. moc wejściowa	50 W
Złącze	RJ45 4x SMA
Materiał	ABS
Temperatura pracy	-40 + 70 °C
Wymiary	292 x 486 x 71 mm
Waga	1,6 kg
	Mocowanie
Wymiary	99 x 105 x 148 mm
Zakres regulacji	+/- 30°
Waga	0,87 kg
Zakres średnic masztów	25 - 65 mm
Materiał	Poliamid z włóknem szklanym + stal ocynkowana
