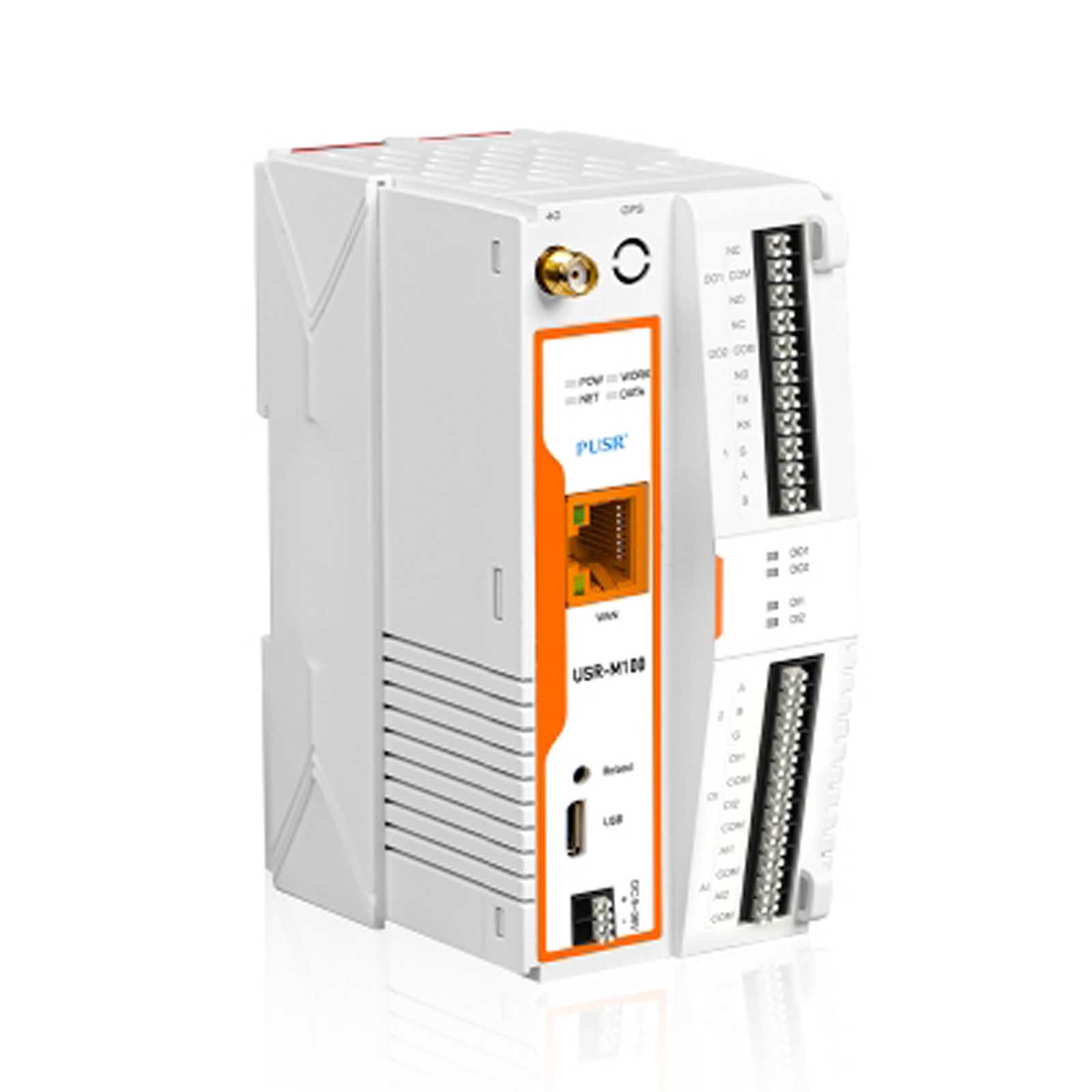

USR-M100-ARD

USR-M100-ARD to bramka IoT, która integruje moduł ESP32 zaprojektowany dla Arduino. Posiada energooszczędny 32-bitowy Xtensa LX6 MCU, pracujący z częstotliwością 240 MHz wraz z 4 MB pamięci PSRAM i do 8 MB pamięci flash SPI na pokładzie. Dzięki zintegrowanemu modułowi Wi-Fi/BLE i dodatkowym interfejsom przewodowym/bezprzewodowym, urządzenie to staje się bardzo wszechstronnym dodatkiem do przemysłowych rozwiązań IoT.

USR-M100 to inteligentna brama IoT z kompleksowymi funkcjami, takimi jak wsparcie dla wejść/wyjść oraz interfejs RS-485/232/Ethernet. Jest to zaawansowany modułowy produkt RTU z unikalnym projektem sprzętowym i oprogramowaniem, dzięki czemu stanowi idealne rozwiązanie dla różnych zastosowań w zakresie zbierania danych przemysłowych.

USR-M100 ma unikalny projekt mechaniczny, który zmniejsza czas wymagany do instalacji i usuwania, upraszczając wdrożenie i konserwację. Dodatkowo, USR-M100 obsługuje protokół Master Modbus RTU do pobierania danych szeregowych z pola i obsługuje konwersję protokołów OT/IT.

Z możliwością konwersji między wieloma protokołami, USR-M100 może przekształcać zbierane dane wejściowe/wyjściowe i szeregowe na protokoły odpowiednie dla różnego oprogramowania na wyższym poziomie. Na przykład usługi chmury za pośrednictwem MQTT, SCADA za pośrednictwem Modbus TCP, serwer WWW za pośrednictwem HTTP i wiele więcej.

Ten dwufunkcyjny projekt zmniejsza złożoność systemu, ilość wymaganego miejsca w topologii sieci i ogólny czas instalacji. Można również podłączyć starsze urządzenia do Ethernetu, co wydłuża czas przydatności urządzeń, ponieważ można kontynuować korzystanie z oryginalnych protokołów urządzeń.

Tryby pracy

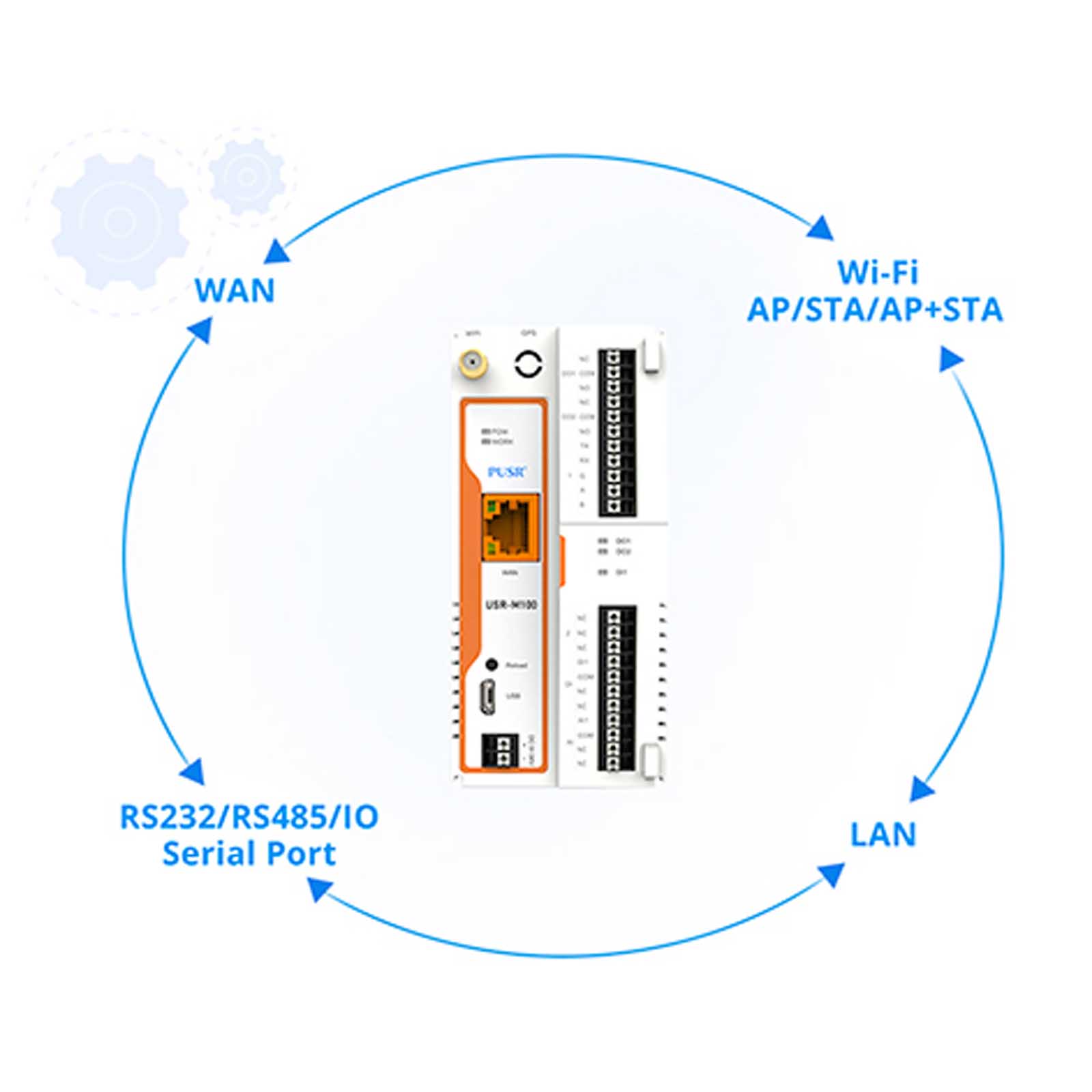

USR-M100-ARD zapewnia bogactwo metod sieciowych: Access Point, station, AP+STA , AP+LAN, AP+WAN. Za pomocą różnych metod sieciowych można realizować komunikację danych między urządzeniem portu szeregowego / urządzeniem LAN a zdalnym serwerem / serwerem LAN, co może spełnić złożone wymagania klientów dotyczące aplikacji sieciowych.

Dostęp do platformy w chmurze

USR-M100-ADR obsługuje platformę AWS, PUSR zapewnia wersję demonstracyjną, a użytkownicy muszą jedynie zmodyfikować parametry odpowiadające ich kontom na podstawie wersji demonstracyjnej, aby uzyskać funkcję monitorowania danych za pośrednictwem AWS. Demo zostało opracowane w języku C.

Łatwość programowania

Produkt obsługuje Ardunio IDE i ESP-IDF do programowania programistycznego, wygodny dla użytkowników do wyboru własnych znanych narzędzi programistycznych, szybkiego wejścia w stan rozwoju, przyspieszenia postępu rozwoju.

Zastosowanie

Ze względu na bogaty interfejs sprzętowy i metody sieciowe, urządzenie to może być stosowane w różnych scenariuszach, zwłaszcza w scenariuszach, w których użytkownicy muszą jednocześnie zbierać lub kontrolować urządzenia szeregowe i urządzenia IO, takie jak: oczyszczanie ścieków, nawadnianie rolnicze, energia słoneczna, inteligentne rolnictwo itp.

Specyfikacja:

1x port szeregowy: RS485/232
Wejście/wyjście I/O: 2x DO, 1x DI, 1x AI
1x port Ethernet 10/100 Mb/s
Wi-Fi 2,4GHz 802.11b/g/n
Moc nadawania: do 20,5 dBm
Teoretyczna prędkość WiFi: do 150 Mb/s
WiFi 2412 ~ 2484 MHz
Bluetooth: Kompatybilny z BLE 4.2
Montaż na ścianie i szynie DIN

Najważniejsze cechy:

Wysoka wydajność przetwarzania dzięki 32-bitowemu rdzeniowi Arm Cortex-M7 o częstotliwości do 400 MHz
Zapewnia zdalny dostęp szeregowy przez Internet dla urządzeń szeregowych przemysłowych
Port Ethernet 10/100 Mbps i obsługa Auto MDI / MDIX
Wbudowana ochrona portu szeregowego ESD o wartości 15KV
Obsługa szerokiej temperatury pracy przemysłowej od -40 ℃ do 85 ℃
Szybkość transmisji: 0,6 ~ 230,4 Kbps, oraz dowolne ustawienie szybkości transmisji, obsługa bitu parzystości None, Odd, Even, Mark, Space
Elastyczne pakowanie danych portu szeregowego, które może zaspokoić różnorodne wymagania użytkowników dotyczące segmentacji pakietów danych
Wielofunkcyjne tryby pracy: TCP Server, TCP Client, UDP, klient HTTP, serwer Websocket
Obsługa wirtualnego portu COM USR-VCOM (system Windows)
Obsługa konwersji Ethernet na szeregowy Modbus (Modbus/TCP, Modbus/RTU) dla integracji urządzeń szeregowych Modbus
Zapewnia bogaty dostęp do konfiguracji, w tym narzędzie konfiguracyjne Windows i przeglądarkę internetową
Aktualizacja firmware'u za pomocą przeglądarki internetowej i narzędzia konfiguracyjnego Windows
Wysokie bezpieczeństwo dzięki weryfikacji certyfikatu i szyfrowaniu SSL/TLS dla transmisji danych szeregowych, HTTPS, TCPS, MQTTS
Obsługa modbus RTU master, edge computing, modbus gateway, MQTT gateway
Obsługa SNMP V1/V2c
Obsługa wejść/wyjść wbudowanych: wejście analogowe (2 AI), wejście cyfrowe (2 DI), wyjście cyfrowe (SSR relay, 2 DO), rozbudowa możliwa z modułami wejść/wyjść
Obsługa 2 portów szeregowych RS485, pierwszy z nich może być również RS232
Obsługa chmury: MQTT za pośrednictwem AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT i wiele innych.

USR-M100-ARD
Chipset	ESP32-WROVER-E
Processor	Dual-core Xtensa® 32-bit LX6 MCU, 1.2GHz
RAM	8M
Flash	4M
Power Supply	9~36V
Hardware Interface
RS232/485	1*RS232/485, Default parameter: 115200, N, 8, 1
DI	1*digital input
DO	2*digital output
AI	1*analog input(4~20mA)
Wi-Fi
Standard	IEEE802.11b/g/n
Speed	Up to 150Mbps
Frequency	2412 ~ 2484 MHz
Others
Bluetooth

Power supply
Input Voltage	9 – 36 VDC, reverse polarity protection, surge protection
Power Consumption	Idle: < 2.4W, Max: <4.8W
Serial port
No.	2 RS485 serial port, the first one can also be RS232 RS232Terminal block connector: TX, RX RS485Terminal block connector:A,B
Baud rates	600~230400bps
Data bits	7,8
Stop bits	1,2
Parity	None,Even,Odd,Mark,Space
Flow	None,XON/XOFF

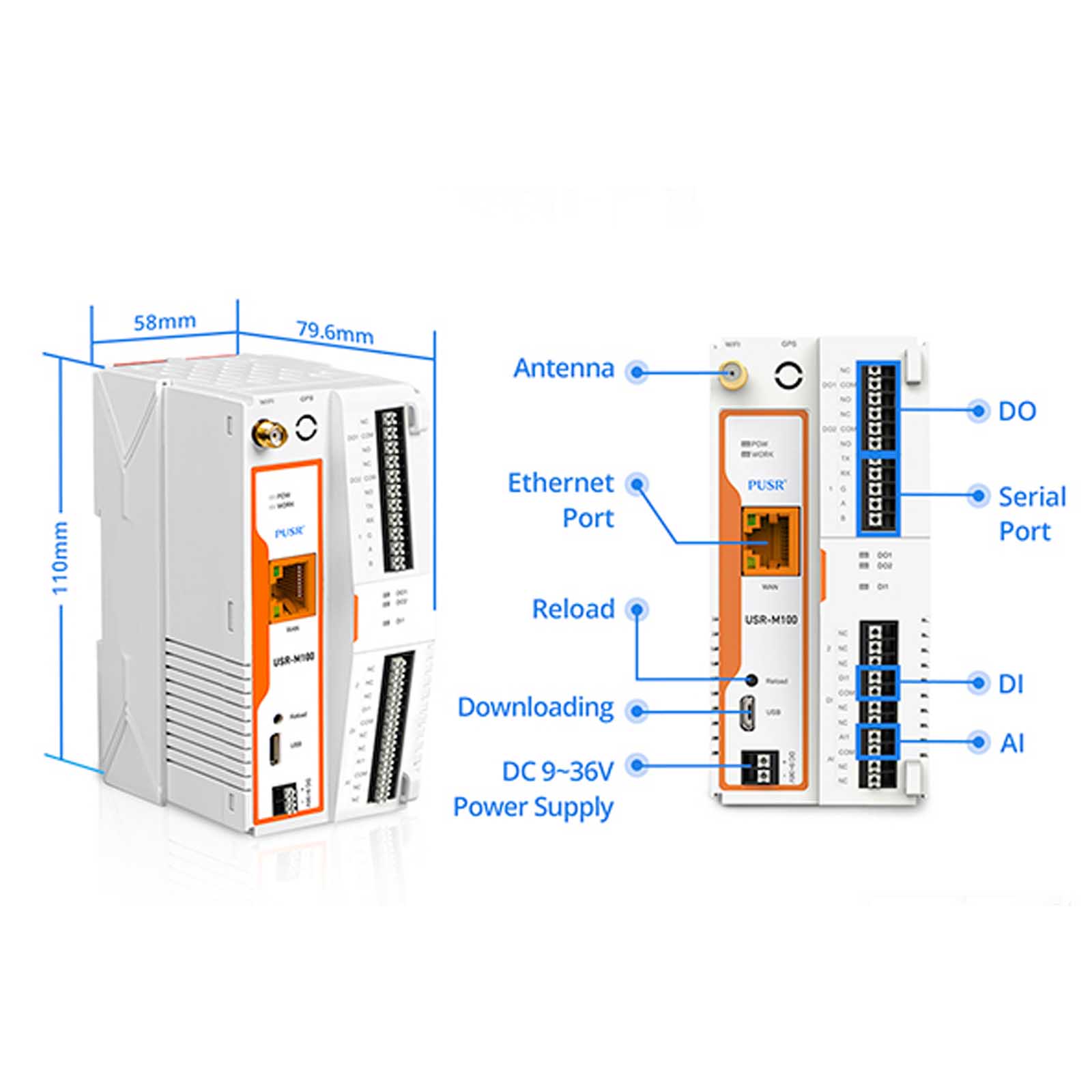

Physical interface
DI	2 x Digital non-isolated input (0 -2 V detected as logic low,9 -36 V detected as logic high)
DO	2 x Relays DC contacts rating @R(at resistive load)10A / 28V DC AC contacts rating @R(at resistive load)10A / 277V AC,NO AC contacts rating @R(at resistive load)5A /250V AC, NC
AI	2 x Analog input 4-20mA
Physical spec
Dimensions (W x H x D)	79.6x 58 x110 (mm)
Mounting options	DIN rail,wall mounting
Hardware protection
ESD	IEC61000-4-2,Level 3,class B,contact6KV,air8KV
Surge	IEC61000-4-5,Level 3,class B
EFT	IEC61000-4-4,Level 3,class B
Status LEDS
Power	ON:Gateway is powered up OFF: Gateway is not power up
Work	When the device is working properly, it blinks for 1s frequency
NET	Blinking when the wan connects to internet OFF when there is no work
DATA	Blinking when serial port is transmitting data
DO	Light on, the channel output is activated
DI	Light on, the channel is activated by input signal
Network
ETHERNET	1 x WAN port 10/100 Mbps, compliance IEEE 802.3, IEEE 802.3u standards, supports auto MDI/MDIX
Software
Network protocols	ICMP, IPv4, IPv4, ARP, ICMP, TCP, UDP, DHCP, DNS, HTTPS, MQTT, SNMP, Telnet, NTP,SSL v3
IP	DHCP/StaticIP
Websocket	Supported
MQTT	Supported, standard MQTT protocol, 16 subscription topics and 16 publish topics
Linkage control	Supported. Data collection points, DI, and AI can be used as trigger and executed by DO
IOT PLATFORMS	Alibaba cloud, AWS IOT ,PUSR cloud
User Configuring	Windows Utility, web console(HTTP)
Operating environment
Operating temperature	-40 °C to 75 °C
Operating humidity	10% to 90% non-condensing
Ingress Protection Rating	IP30
MODBUS RTU master
Supported functions	01, 02, 03, 04
Supported data formats	8 bit: INT, UINT; 16 bit: INT, UINT (MSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB);64bit:float
Supported data points	128
APPROVALS
Regulatory	CE/RED,RoHS
