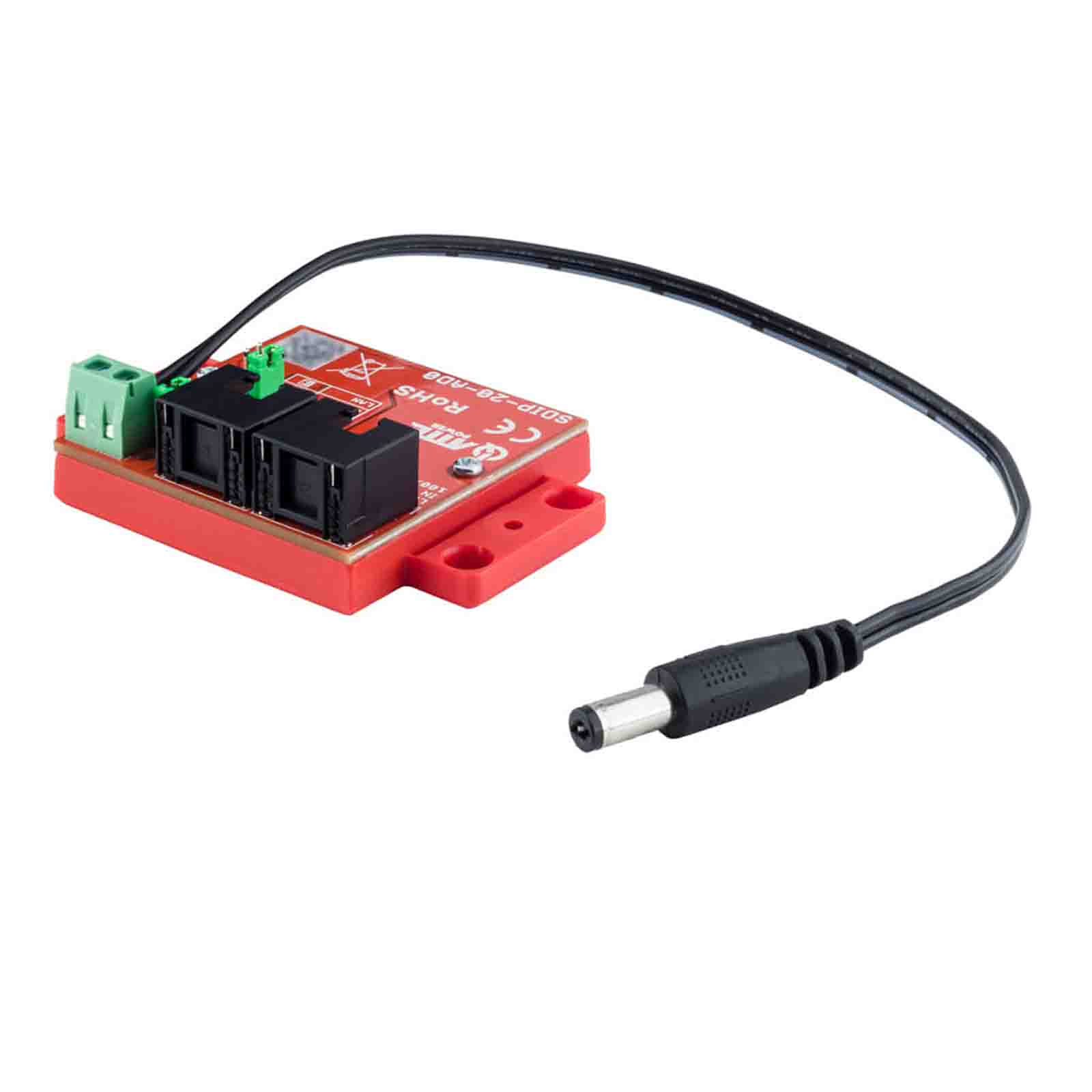

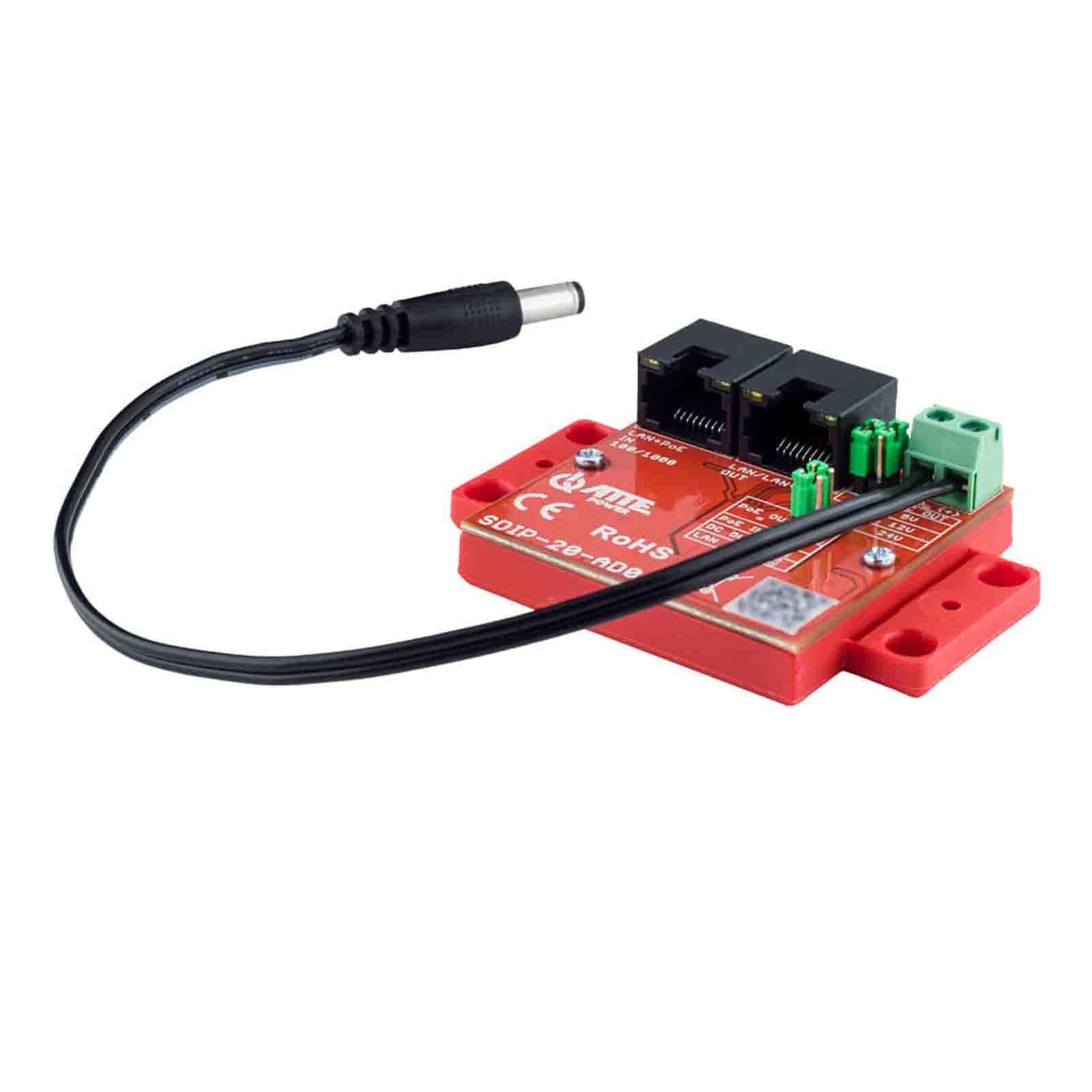

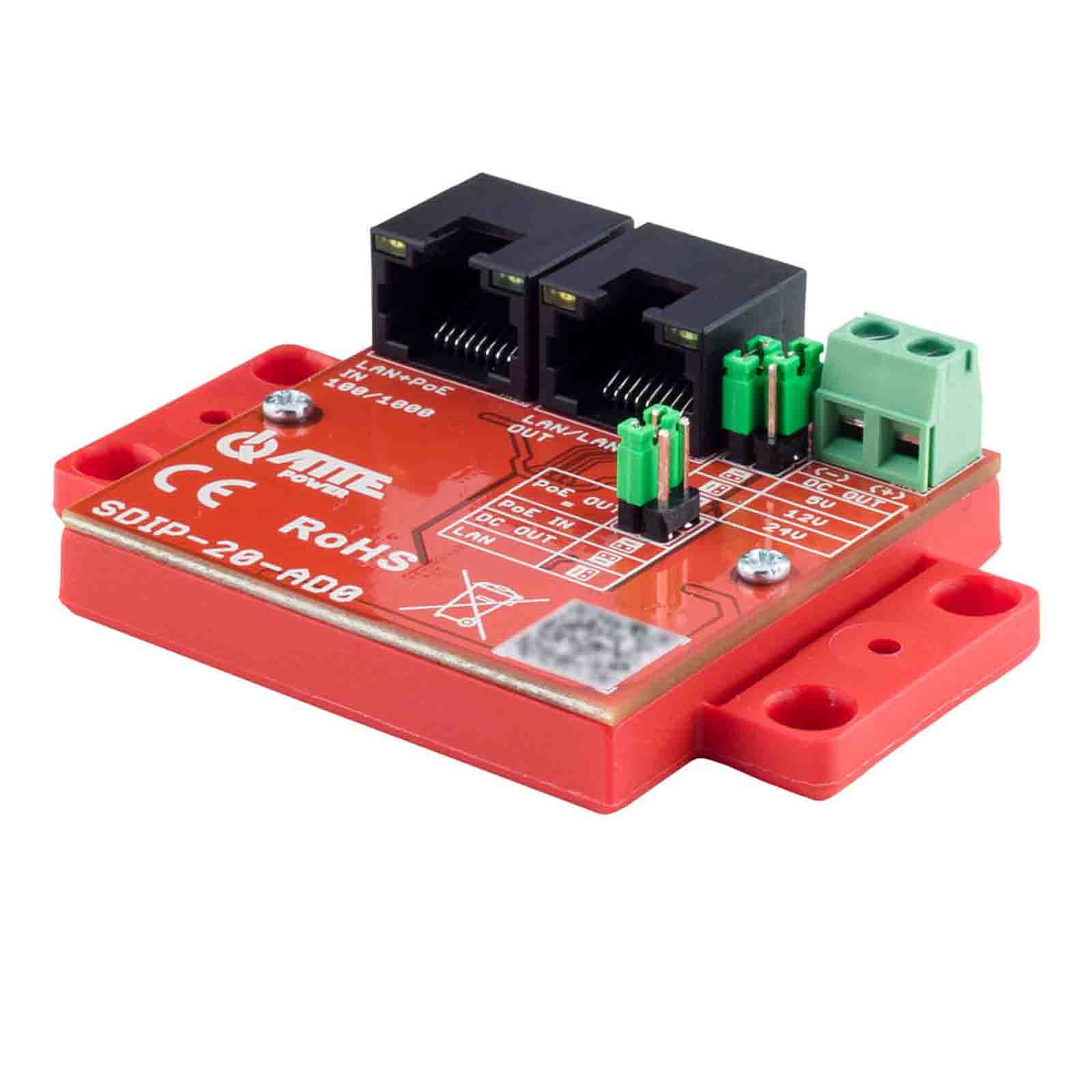

ATTE SDIP-20-AD0 adapter PoE Gigabit Ethernet obniżający napięcie
ATTE SDIP-20-AD0 to adapter PoE Gigabit Ethernet obniżający napięcie Vout 5V/12V/24V, Pout max 20W 802.3at/af oraz PASSIVE. Adapter ATTE SDIP-20-AD0 przeznaczony jest do zasilania dodatkowych urządzeń poprzez linię PoE lub obniżenie napięcia PoE obecnego we wtyku RJ45 przy przepustowości 10/100/1000 Mb/s. Adapter jest przeznaczony do współpracy ze switchem PoE pracującym w standardzie 802.3at/af lub PoE PASSIVE.

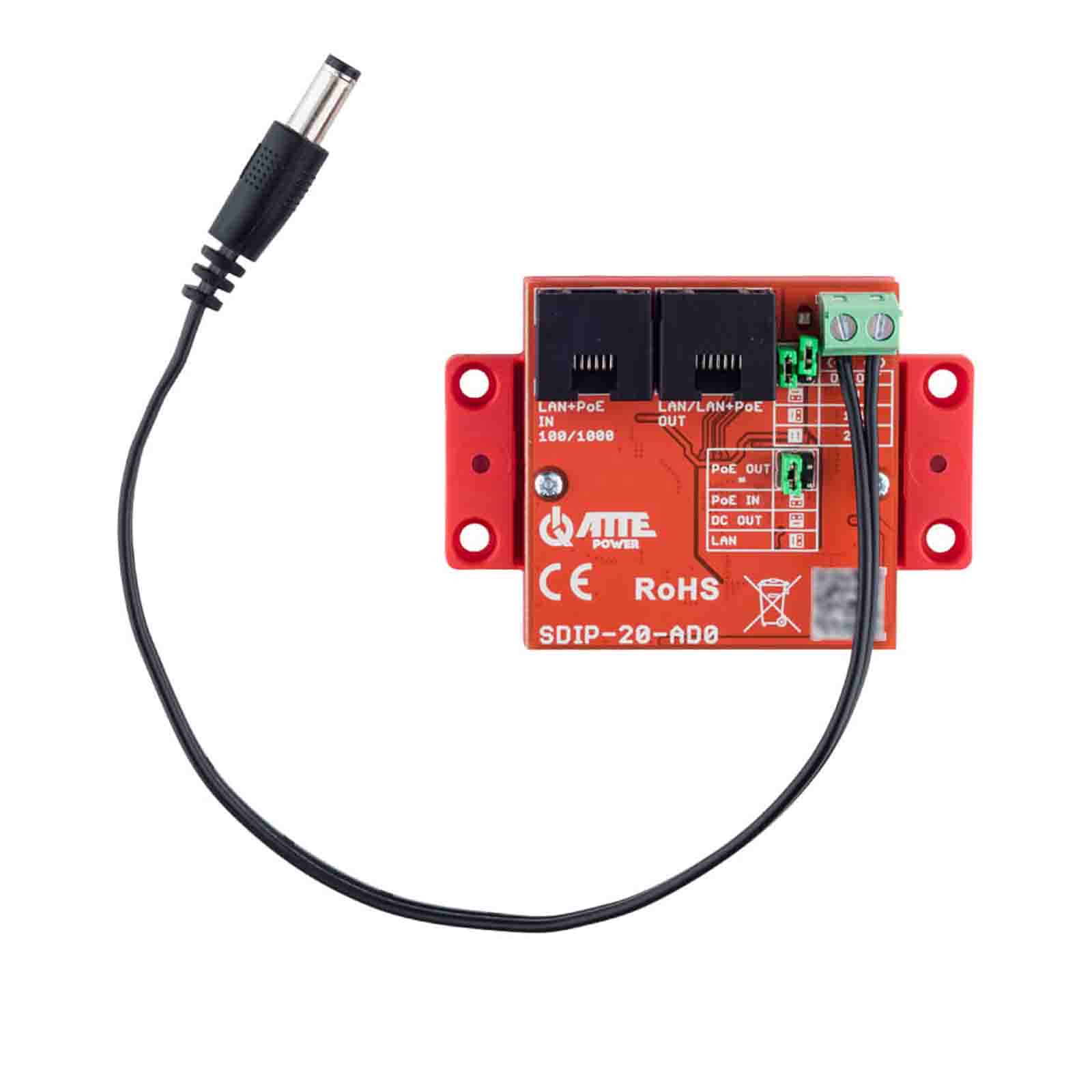

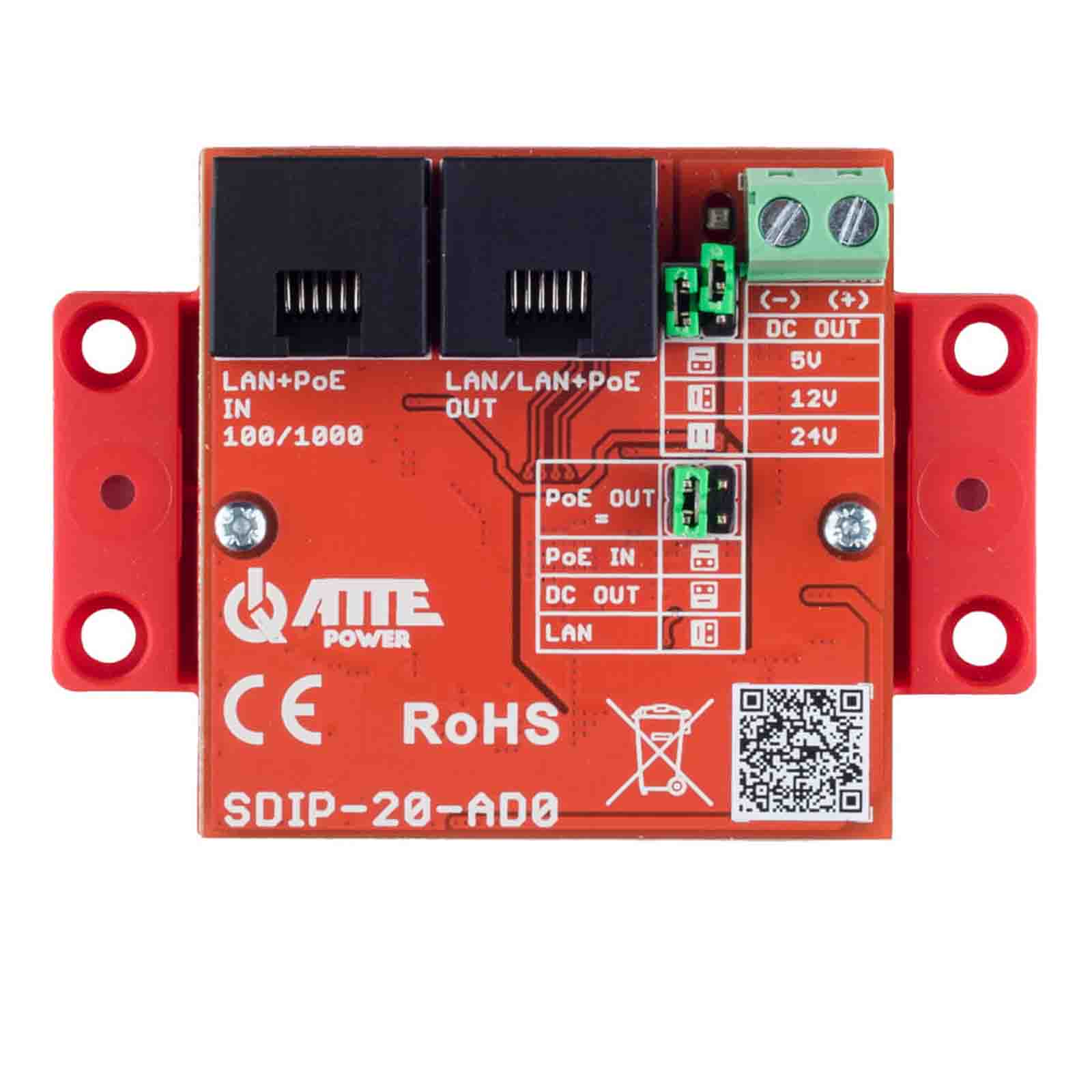

Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy. Jeden zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V. Drugi zestaw zworek odpowiada za konfigurację zasilania dostępnego w porcie wyjściowym LAN. Pozwala na przeniesienie na wyjście zasilania PoE z wejścia, obniżeniu napięcia PoE do ustawionego zworkami w przetwornicy lub wyłączeniu zasilania i pozostawieniu tylko transmisji LAN.

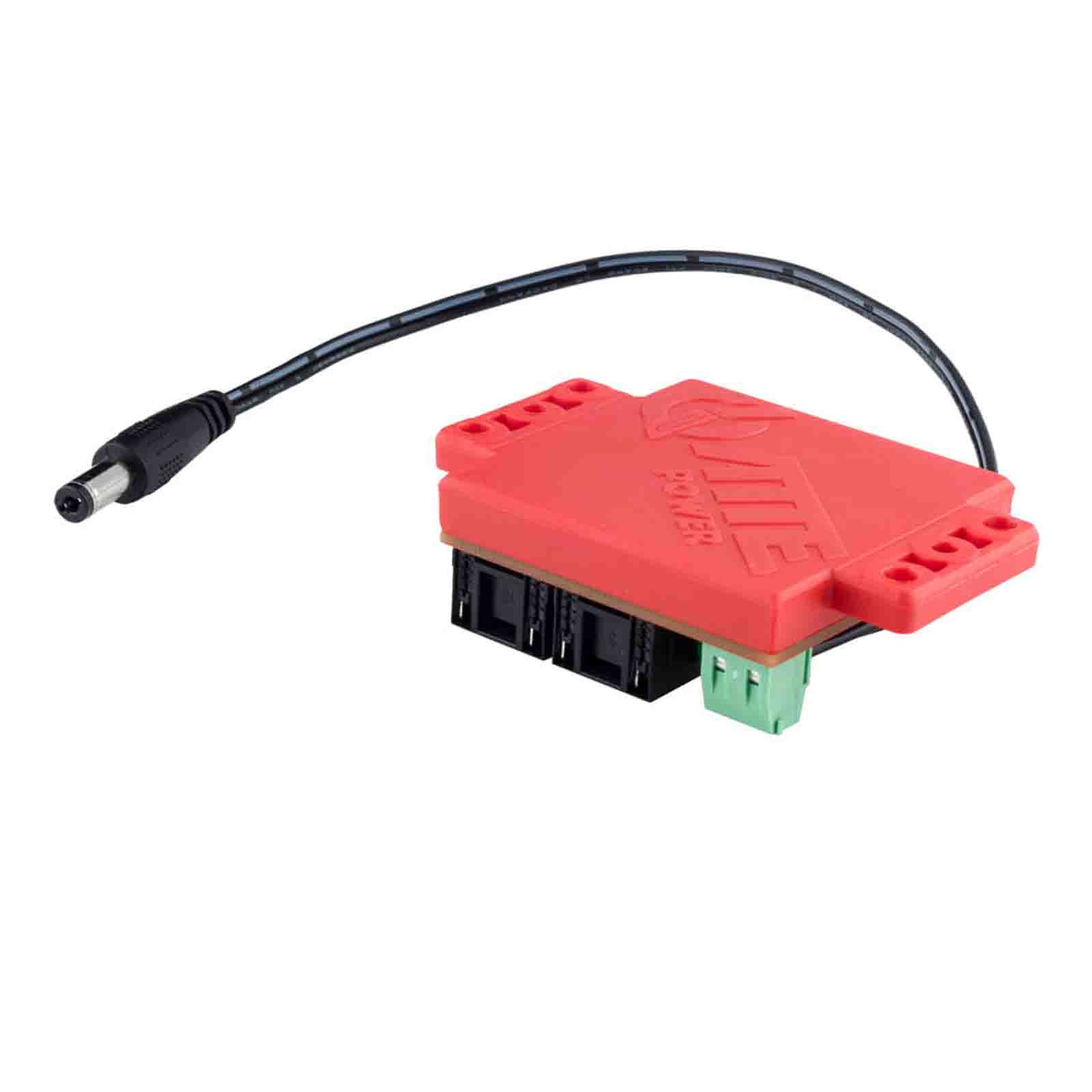

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Dodatkowe kołki montażowe lub adapter pozwalają na montaż w obudowach ABOX lub na szynie TH35.
Uwagi instalacyjne:
- Sumaryczna moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający
- Przed podłączeniem odbiornika należy się upewnić jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie
- Przed podłączeniem odbiorników PoE PASSIVE (np. anteny WiFi) upewnij się, że wartość napięcia oraz polaryzacja na pinach RJ45 switcha lub adaptera zasilającego są zgodne z wartościami dopuszczanymi przez odbiornik
- Podanie niewłaściwego napięcia zasilającego, błędnej polaryzacji lub dobór złych par zasilających może skutkować niestabilną pracą lub w niektórych przypadkach uszkodzeniem urządzenia
- port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000 Mb/s
- w jednym urządzeniu połączone są funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS
- przepustowość 10/100/1000 Mb/s
- łatwe i szybkie uruchomienie
- prosta konfiguracja parametrów
- bardzo niski pobór mocy
- wysoka sprawność przetwornicy
- niewielkie rozmiary modułu
|
Porty LAN 1000 Mb/s
|
2 |
|
Porty LAN + PoE OUT 1000 Mb/s
|
1 |
|
Napięcie wyjściowe PoE
|
Vin lub 5V / 12V / 24V |
|
Wybór standardu PoE na wejściu
|
Automatyczny 802.3at/af lub PASSIVE PoE |
|
Wybór standardu PoE (at/af)
|
Automatyczny |
|
Kontrola zasilania na wyjściu
|
Konfiguracja poprzez zworki |
|
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3 at/af oraz PoE Passive |
|
Napięcie zasilania
|
44 ... 58 VDC (PoE) |
|
Moc wyjściowa
|
Max. 20W |
|
Zabezpieczenia
|
Zabezpieczenie przeciążeniowe przetwornicy 2A z auto powrotem |
|
Sygnalizacja
|
LED czerwona - obecność napięcia wyjściowego |
|
Zakres temperatur pracy
|
-25°C...+50°C |
|
Wymiary (S x W x G)
|
51 x 51 (73) x 21 mm |
|
Waga
|
0,031 kg |
|
Stopień ochrony
|
IP20 |
|
Konstrukcja obudowy
|
uniwersalna podstawa montażowa |
|
Montaż
|
kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
