NOWOŚĆ

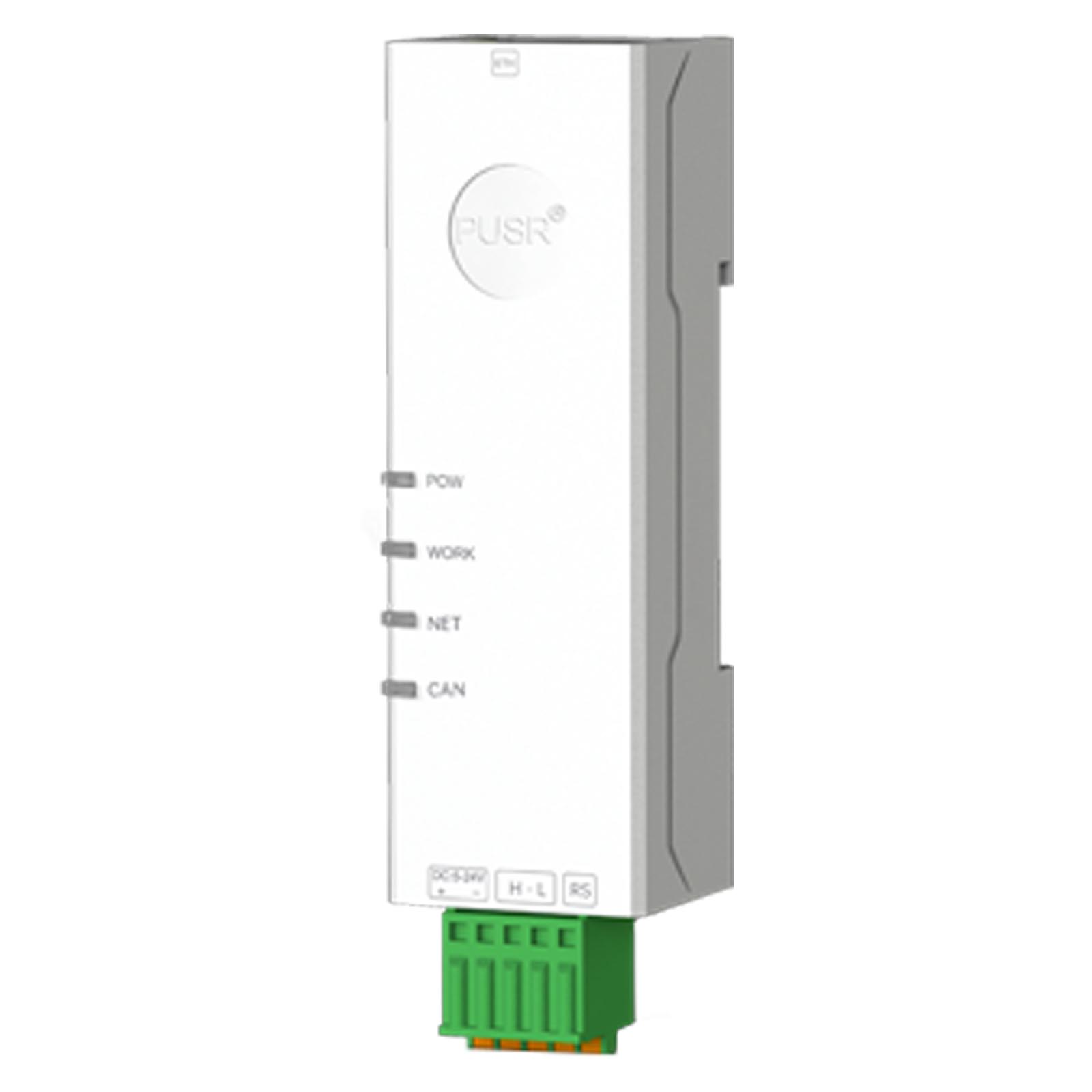

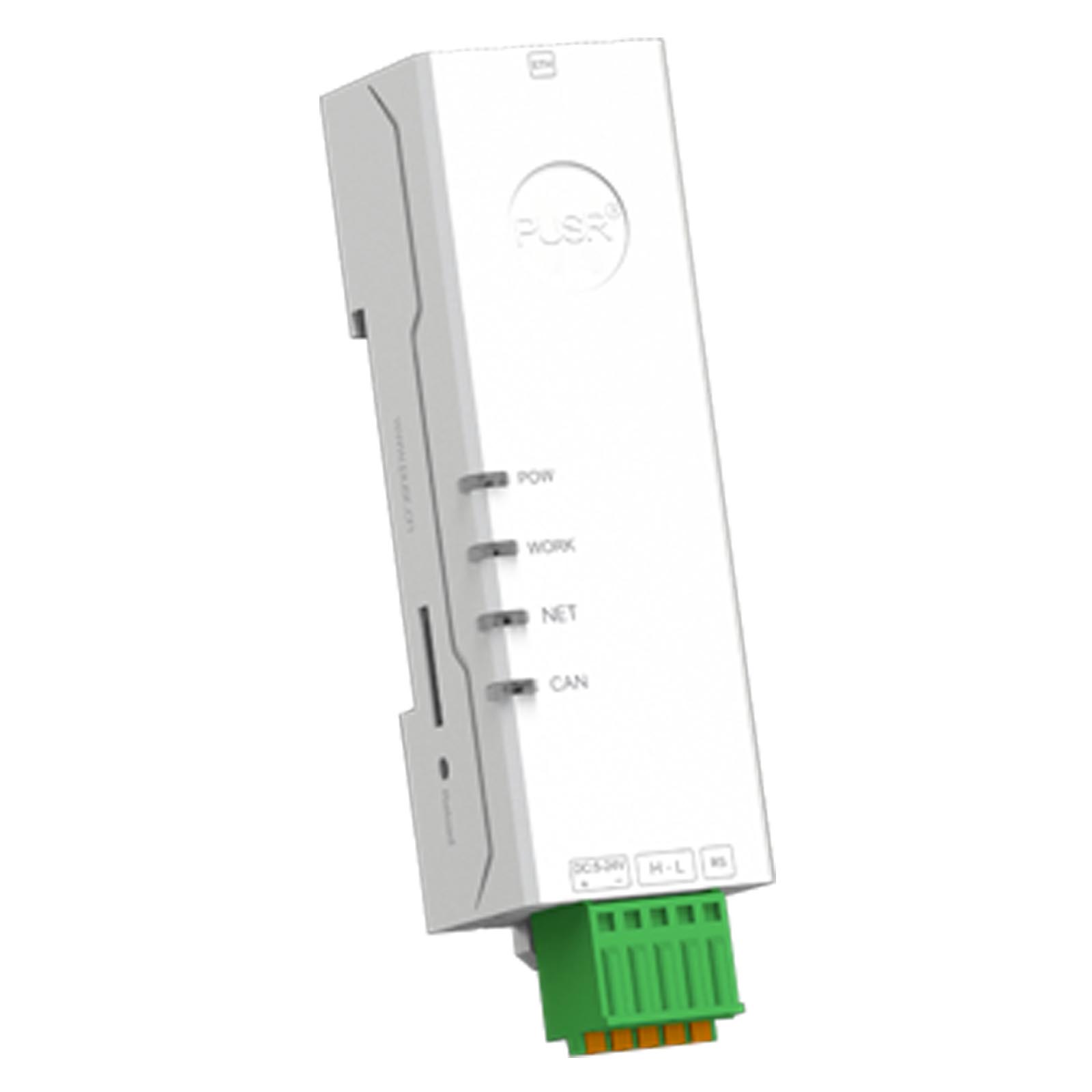

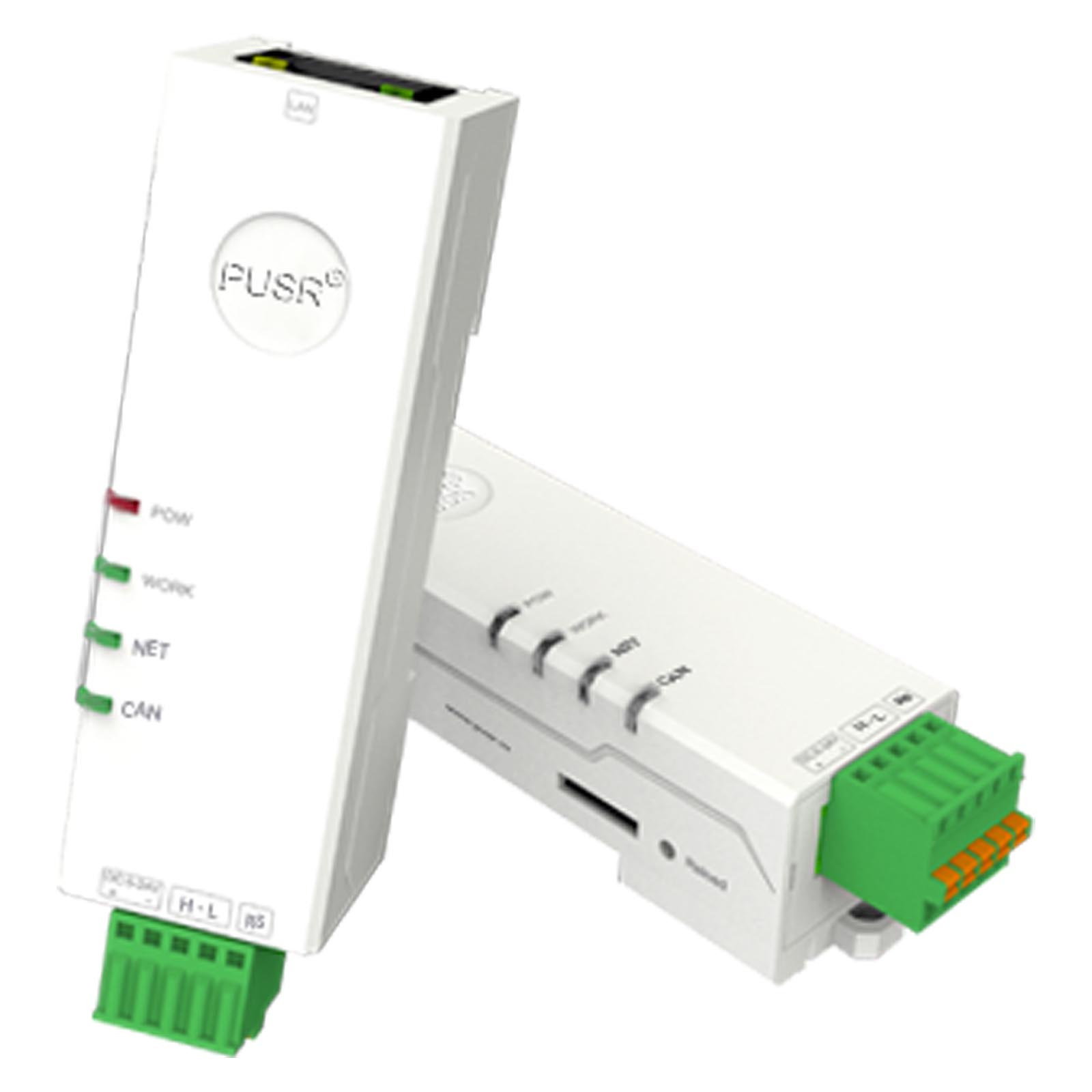

USR-CAN115 konwerter CAN na Ethernet

USR-CAN115 to ultra-mały przemysłowy konwerter CAN na Ethernet, który obsługuje komunikację danych i konwersję między interfejsami CAN i Ethernet. W przypadku interfejsu CAN urządzenie to jest zgodne ze specyfikacją CAN 2.0A i CAN 2.0B USR-CAN115 ma szeroki zakres szybkości transmisji CAN od 5 Kb/s do 1 Mb/s. Posiada również wysoką ochronę EMC, dzięki czemu może pracować w trudnych warunkach i może być stosowane w wielu scenariuszach, takich jak elektronika samochodowa, ładowanie pojazdów elektrycznych, automatyka przemysłowa itp.

CAN do Ethernet, dwukierunkowa komunikacja danych

Dzięki konwerterowi CAN do Ethernet użytkownicy USR-CAN115 mogą realizować komunikację danych i konwersję między urządzeniami CAN i Ethernet. W oprogramowaniu obsługuje 4 tryby pracy: serwer TCP, klient TCP, serwer UDP i klient UDP.

3 tryby konwersji protokołu

Konwersja przezroczysta: bajty danych mogą być wysyłane do portu Ethernet.
Konwersja formatu: dane sieciowe muszą mieć standardową ramkę CAN o długości 13 bajtów.
Konwersja przezroczysta z konwersją identyfikatorów: identyfikator CAN w danych sieciowych jest tłumaczony na pole identyfikacyjne ramki CAN.

3 tryby pracy CAN

Tryb standardowy (standard): dwukierunkowa komunikacja danych.
Tryb monitorowania (Listen-Only): urządzenie Ethernet monitoruje dane z magistrali CAN i nie udziela żadnych odpowiedzi.
Tryb pętli zwrotnej (Loopback): dane wysyłane przez Ethernet są zawracane i odbierane na tym samym interfejsie Ethernet, co ułatwia testowanie integralności danych.

Wielokrotna ochrona sprzętowa, niezawodność i stabilność

Ochrona EMC: poziom 3
Szeroki zakres temperatur roboczych: -40℃~+85℃
Podwójny watchdog: sprzętowy i programowy watchdog zapewniający stabilną pracę
Szeroki zakres napięcia wejściowego: DC 5-24 V, obsługa zabezpieczenia przed odwróceniem polaryzacji napięcia wejściowego

14 zestawów konfigurowalnych filtrów

USR-CAN115 obsługuje filtrowanie danych zgodnie ze standardową ramką, rozszerzoną ramką i niestandardową ramką. W trybie niestandardowym użytkownicy mogą skonfigurować do 14 zestawów metod filtrowania, aby uniknąć zakłóceń spowodowanych dużą ilością danych.

Szeroki zakres szybkości transmisji

Szybkość transmisji szeregowej: 600 bps ~ 230400 bps
Szybkość transmisji CAN: 5 Kbps ~ 1 Mbps

Ultra mały rozmiar

3 praktyczne projekty, łatwa instalacja
Ultra mały rozmiar, podobny do szminki, może być stosowany w różnych sytuacjach, zwłaszcza w małych pudełkach
Obsługuje montaż na szynie DIN i montaż na ścianie

Łatwe podłączenie

Złącze przewodów typu push, łatwe okablowanie, bez konieczności stosowania dodatkowych narzędzi, takich jak śrubokręty
Złącze przewodów typu push
Złącze przewodów typu pluggable

Najważniejsze cechy:

Rozmiar „szminki”
CAN do Ethernet: dwukierunkowa konwersja
Wiele trybów: serwer TCP, klient TCP, serwer UDP, klient UDP
14 zestawów filtrów: konfigurowalnych programowo
Konfigurowalna przez użytkownika prędkość transmisji
Szeroki zakres temperatur roboczych: od -40°C do +85°C
Konstrukcja przemysłowa: poziom ochrony EMC 3
Montaż na szynie DIN
Zgodność ze specyfikacją CAN 2.0A i CAN 2.0B
Bogate tryby CAN: Normal, Listen-only, Loopback

USR-CAN115
Working Voltage	DC 5~24V, recommended 12V 1A
Size	742422mm (length * width * height, excluding terminals)
Installation Method	DIN Rail mounting
Reload Key	Press and hold to restore factory settings
Indicator light	POWER、WORK、NET、CAN
CAN port	1-way CAN port, support standard CAN2.0A/B, press terminal wiring
CAN port Baud rate	5k bps ~ 1000k bps, support custom
TerminalResistance	Built-in CAN bus 120Ω termination resistor
Ethernet Port	RJ45, 10/100Mbps, Cross-Direct Adaptive
Indicator light	POWER、WORK、NET、CAN
Operating Temperature	-40~85℃
Storage Temperature	-40~105℃
Operating Humidity	5%~95% RH(no condensation)
Storage Humidity	5%~95% RH(no condensation)
Networking Protocol	TCP server、TCP client、UDP server、UDP client
Conversion of mode	Transparent conversion, Transparent band ID conversion, Standard conversion
CAN ID	Support standard frame, extended frame
Frame ID filtering	Support standard frames only, remote frames only, custom input frame IDs (up to 14 groups)
Packet Frame Time	Support custom packaging frame number and custom packaging time
Switch Direction	Support bi-directional conversion, only network port to CAN, only CAN to network port
Work Pattern	Normal, Loop, Hear Only
Firmware Upgrade	Support firmware upgrade on PC
Parameter Configuration	AT command, PC software configuration
Other functions	Heartbeat package, registration package
Electrostatic Protection	Air discharge 8kV, contact discharge 6kV
Electrical Fast Pulse Train	Power supply circuit 2kV; Ethernet/ CAN port circuit 1kV
Surge Interference Test	Differential mode 1kV, common mode 2kV in power supply circuit; common mode 2kV in CAN port circuit; 1kV in network port circuit
