LAN Kontroler 5 wyjść ON/OFF PWM

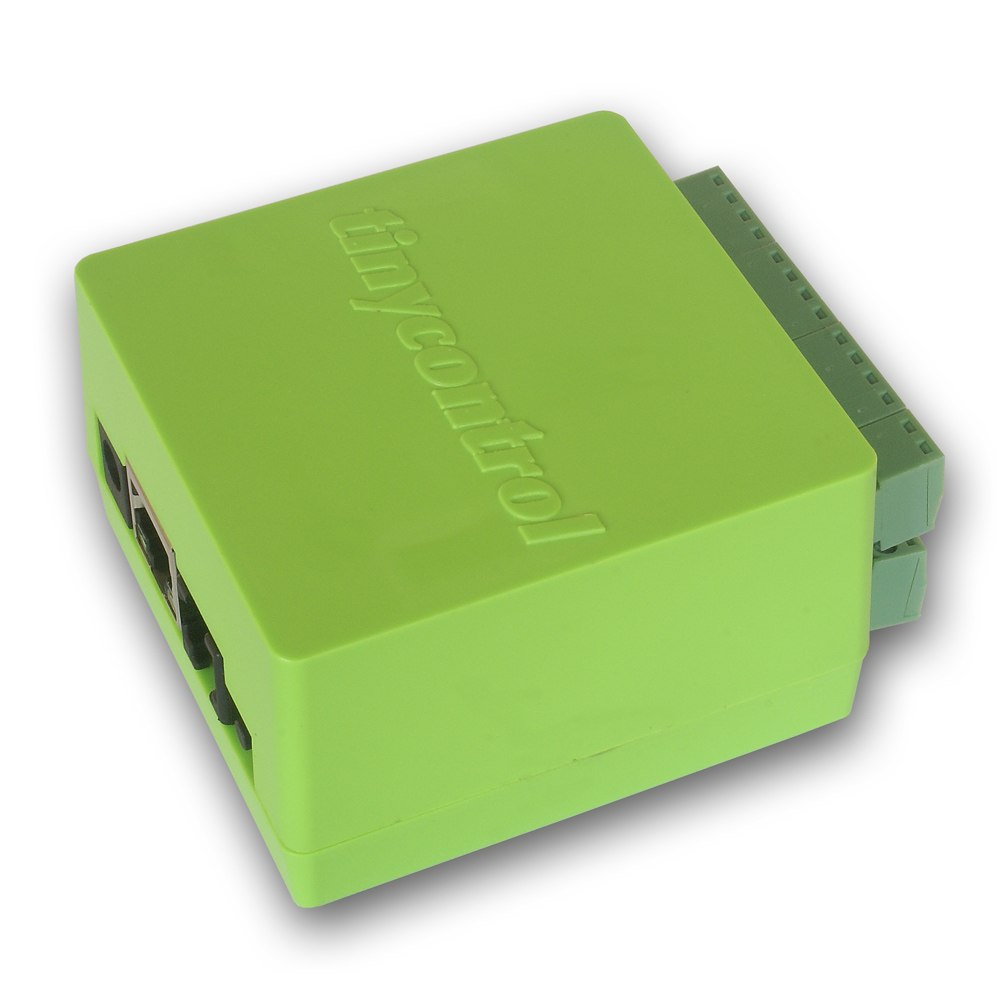

Wersja Lan Kontrolera HW2.0 z zamontowaną płytka 4-ch tranzystorów oraz pomiarem prądu na rezystorze 0.1ohma i dodatkowym wejściem pomiaru napięcia 0-36V. Całość w jednej zgrabnej obudowie z możliwością montażu DIN.
Zamontowane na płytce "córce" 4 transystory MOSFET dużej mocy, mogą służyć do zasilania urządzeń o poborze prądu 1-3A. Sterując załączaniem tych tranzystorów z panelu LAN Kontrolera (wyjscia OUT1-4) możemy załączać lub wylączać obciążenia, zasilane z wejscia zasilającego. Podobnie po załączeniu tych wyjsć możemy sterować procentem wypełnienia PWM i tym samym sterować mocą (np tasmy LED). Sterowanie PWM wy OUT1 może odbywać się bezposrednio przez stronę www, natomiast pozostałe tylko poprzez komendę http request podaną w instrukcji. Ale ten sposób pozwala zrobić proste skrypty http do sterowania np oswietleniem.
Obciążenie maksymalne to ok 3A jesli uzywamy 1-go wyjscia lub 1A jesli uzywamy jednoczesnie wszystkich.
Zasilanie nakładki zasila Lan Kontroler- inne zasilanie należy odlączyć, także POE!
Zasilanie z Lan Kontrolera nie przechodzi do nakładki TR.
Najważniejsze zmiany w nowej wersji:
- 5 wejść analogowych:
- pomiar temperatury, napięcia i prądu (przez dodatkowe płytki) oraz pośrednio innych wielkości fizycznych
- wejście cyfrowe w standardzie 1wire: pomiar od 4 do 6ciu sond temperatury DS18B20
- wejście cyfrowe do obsługi czujnika temperatury i wilgotności DHT22
- 4 wejścia logiczne: jako czujnik stanu do monitoringu, jako licznik impulsów z licznika energii, czujnika wilgotności
- 1 przekaźnik (NZ, NO, C)
- 1 wyjście tranzystorowe, dające napięcie zasilania na zaciskach, do sterowania odbiornikami o poborze prądu do 1A
- 4 wyjścia do załączania przekaźników, tranzystorów itp.
- 1 wyjście PWM 2,6KHZ do 4MHz
- pomiar temperatury i napięcia zasilania na płytce
- zabezpieczenie przed odwrotną polaryzacją
- napięcie zasilania: 8-28V
- pobór mocy : 1W
- zasilanie PoE: TAK, pasywne
- interfejsy: ethernet 10Mbit/s
- przekaźnik: 255VAC 10A
- zakres temperatur pracy: -20 do +85st C
- wymiary 60x68mm
- waga 50g
