Szafkowy zasilacz buforowy ZBF-12V-7A-17Ah

Szafkowy zasilacz buforowy ZBF-12V-7A-17Ah wyróżnia się napięciem wyjściowym 12 V i prądem 7 A, moc znamionowa wynosi 100 W.

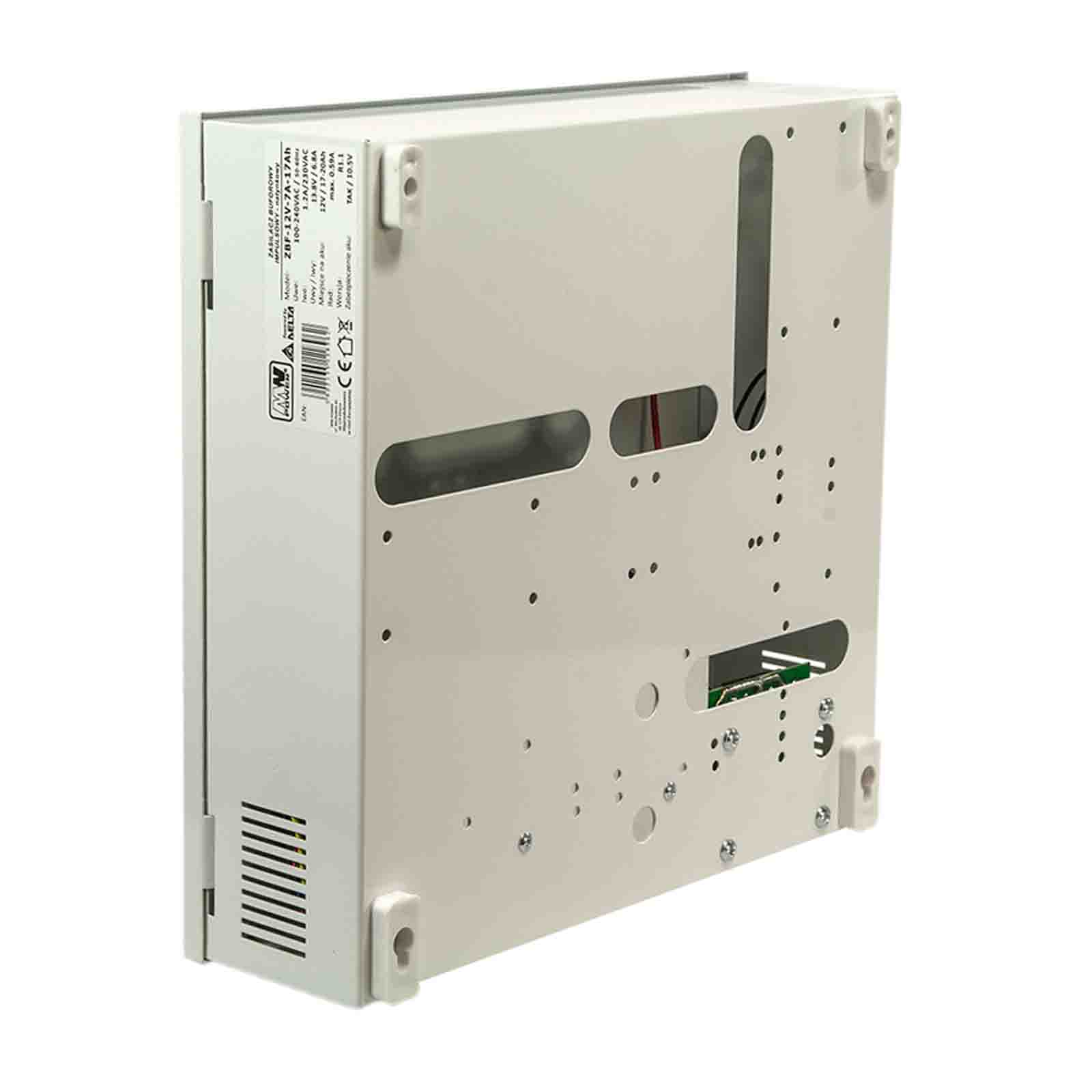

W skład zestawu wchodzi zasilacz PMT-12V100W1AA firmy Delta. Zamknięty jest w metalowej obudowie o wymiarach 28,5 x 28 x 8 cm, przystosowanej do montażu naściennego wewnątrz budynków (nie jest hermetyczna). W jej wnętrzu zmieści się jeden akumulator o pojemności 17/18 Ah.

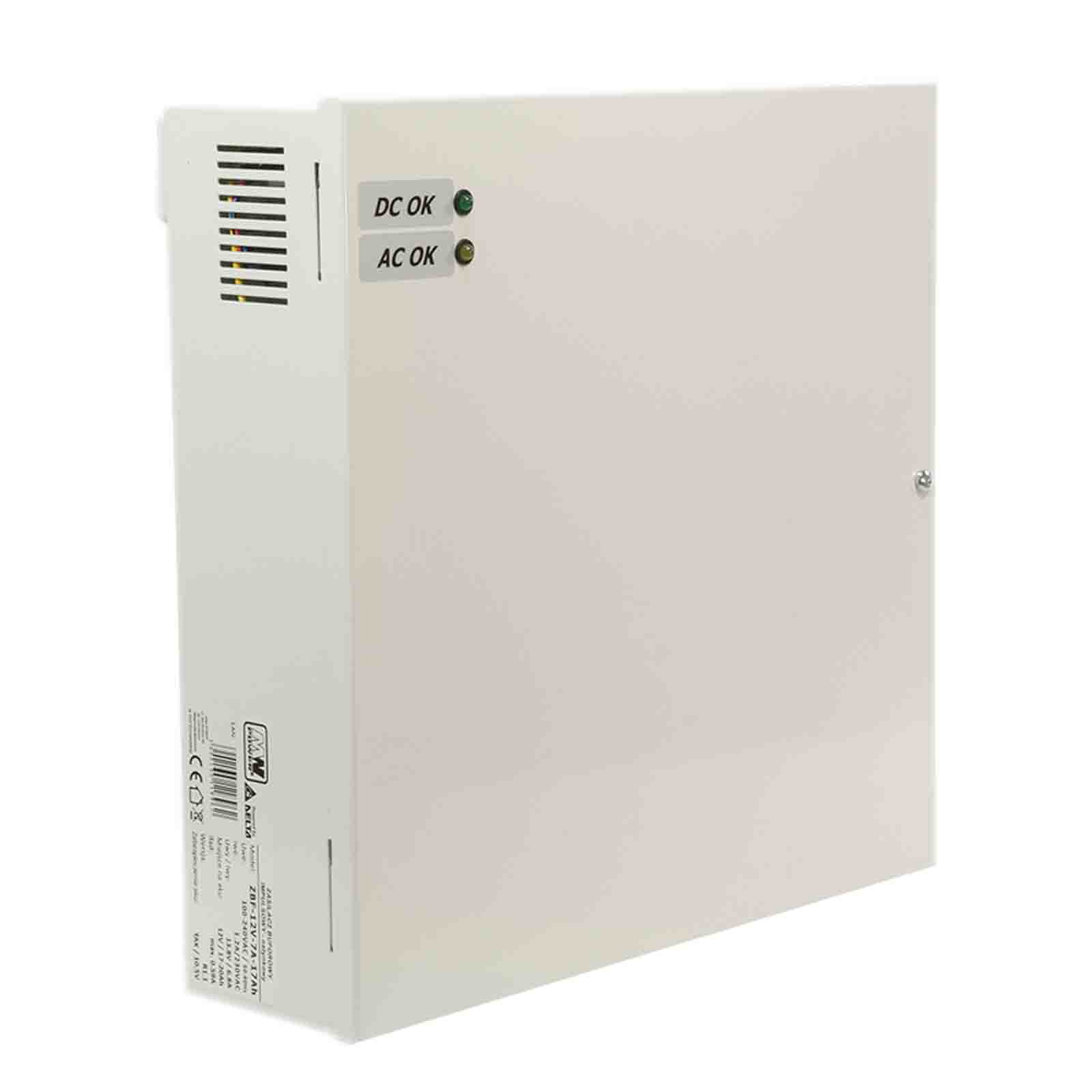

Na drzwczkach szafki wyprowadzono dwie diody informujące o stanie zasilania (DC OK i AC OK).

UWAGA: Zestaw nie zawiera akumulatora.

Najważniejsze cechy:

moc znamionowa: 102 W
prąd wyjściowy (obciążenie + BAT): 7,39 A
prąd znamionowy odbiorów: 6,8 A
prąd ładowania: 0,59 A
miejsce na akumulator o pojemności 17/18 Ah
wymiary skrzynki: 28,5 x 28 x 8 cm
uniwersalny zakres napięcia wejściowego
zawiera wysokiej jakości moduł zasilający PMT-12V100W1AA marki DELTA ELECTRONICS
zabezpieczenia wyjścia: przeciążeniowe, zwarciowe, nadnapięciowe, termiczne
zabezpieczenia baterii: nieprawidłowe podłączenie, przed głębokim rozładowaniem
zabezpieczenia obudowy: antysabotażowe
kontrola prądu ładowania
chłodzenie swobodnym obiegiem powietrza
sygnalizacja optyczna LED AC OK i DC OK

PMT-12V100W1AA
Parametry wejściowe
Nominalne napięcie wejściowe	100 - 120 V AC 200 - 240 V AC
Zakres napięcia wejściowego	90 - 132 V AC 180 - 264 V AC
Nominalna częstotliwość	50 - 60 Hz
Zakres częstotliwości	47 - 63 Hz
Prąd wejściowy	< 2 A przy 115 V AC < 1,2 A przy 230 V AC
Sprawność przy obciążeniu 100%	> 86%
Maksymalny prąd rozruchowy (zimny start)	< 36 A przy 230 V AC
Prąd upływu	< 1 mA przy 240 V AC
Parametry wyjściowe
Nominalne napięcie wyjściowe	12 V DC
Tolerancja napięcia wyjściowego	1%
Zakres napięcia wyjściowego	11,4 - 13,2 V DC
Prąd wyjściowy	8,5 A
Moc wyjściowa	102 W
Stabilizacja od zmian sieci	< 0,5% (100 - 132 / 200 - 264 V AC)
Stabilizacja od zmian obciążenia	< 0,5% (100 - 132 / 200 - 264 V AC)
PARD (20 MHz)	< 150 mVpp
Czas ustalania	< 20 ms przy 100% obciążenia i nominalnym napięciu
Czas narastania	< 500 ms przy 100% obciążenia i nominalnym napięciu
Czas trzymania	> 25 ms przy 115 V AC (100% obciążenia)
Pozostałe cechy
Dopuszczalna temperatura przechowywania	Od -25 do 85 st. C
Dopuszczalna temperatura pracy	Od -10 do 70 st. C
Dopuszczalna wilgotność	10%-95% RH niekondensująca
