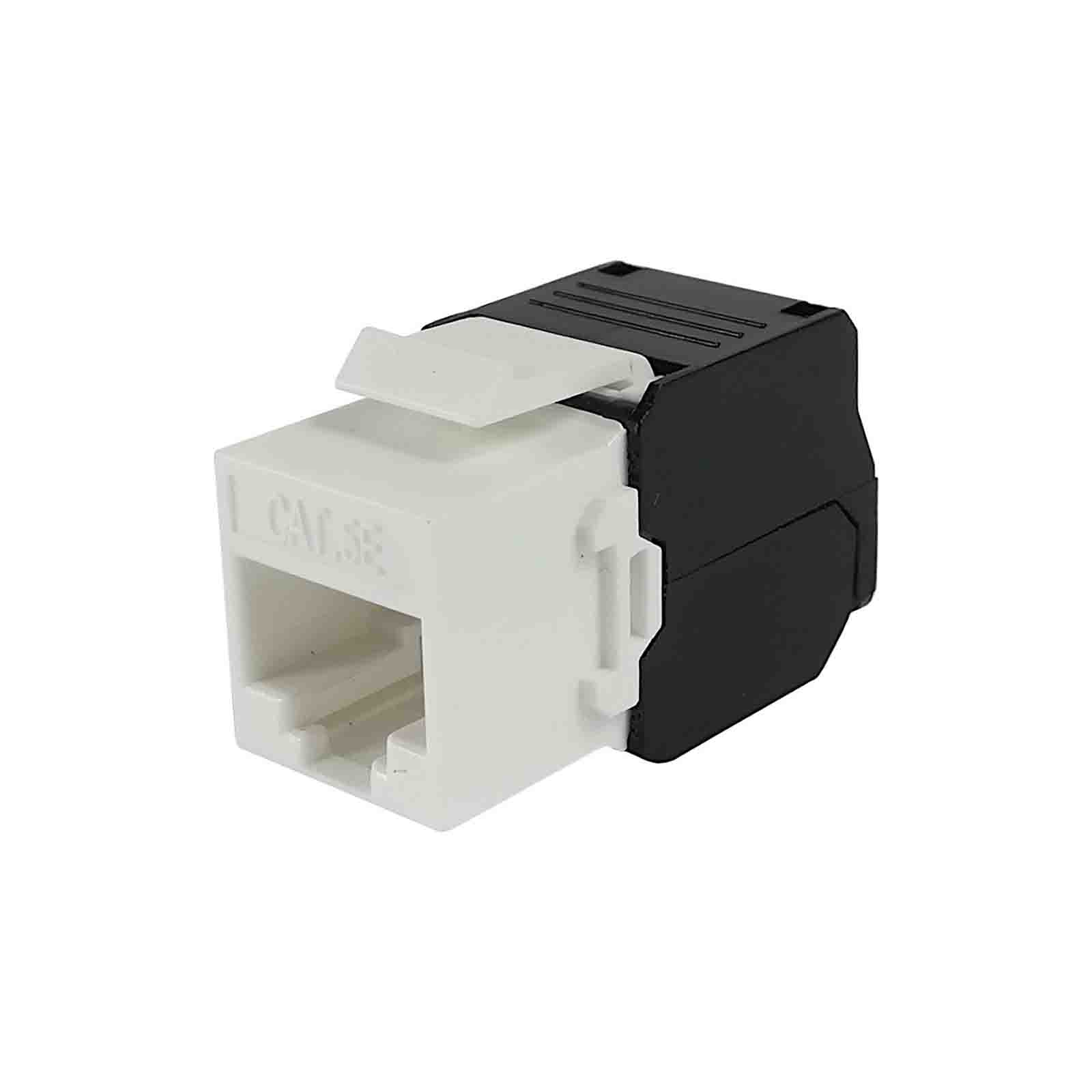

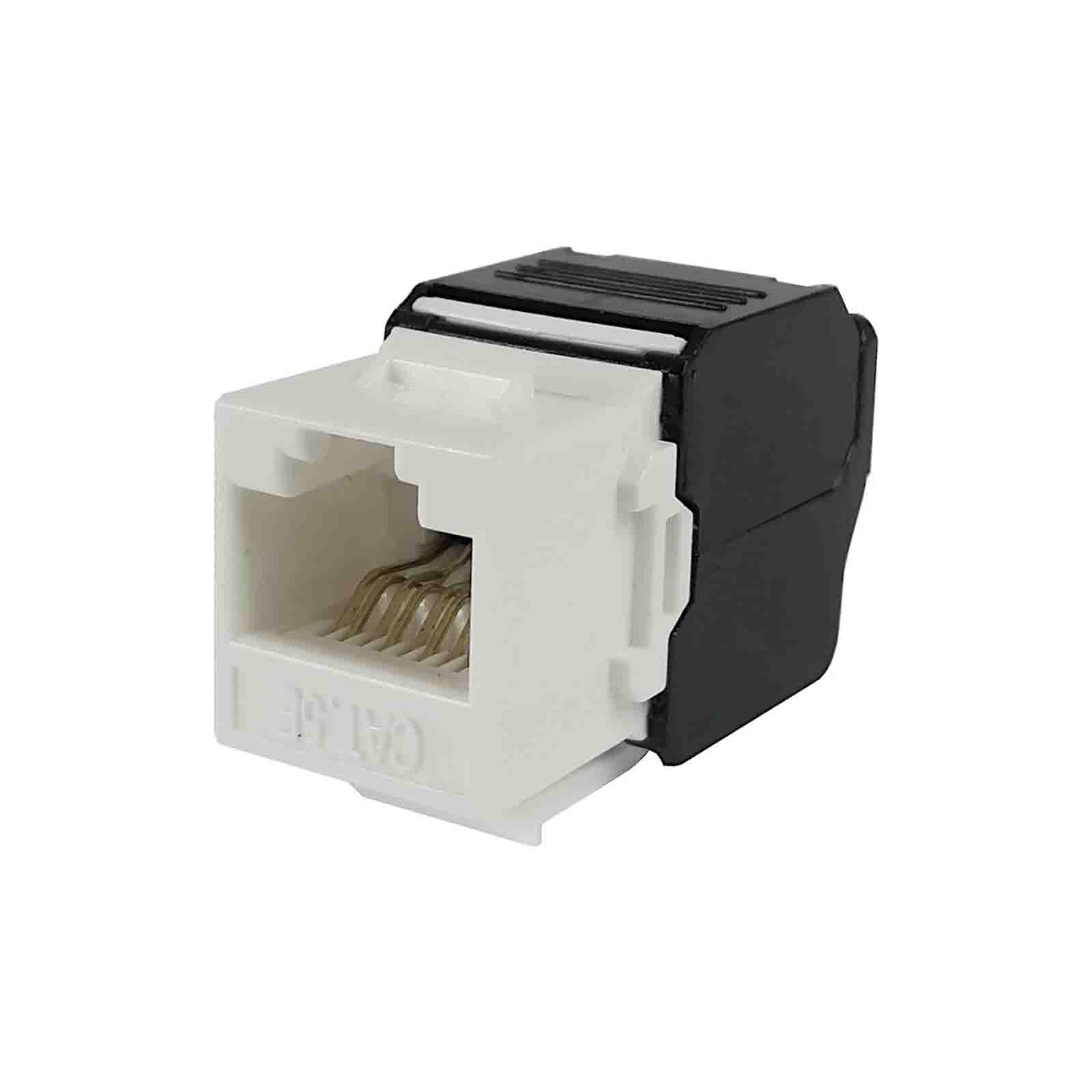

Moduł keystone RJ-45 UTP kat.5e, beznarzędziowy (16mm)
Moduł keystone UTP kat.5e, beznarzędziowy (16mm) jest przeznaczony do budowy nieekranowanych gniazd abonenckich oraz punktów krosowych w instalacjach zgodnych z ANSI/TIA/EIA 568 kat.5e oraz ISO/IEC 11801 i EN 50173 klasy D. Zgodność ze standardem keystone zapewnia łatwy montaż/demontaż z wykorzystaniem mechanizmu zatrzaskowego.

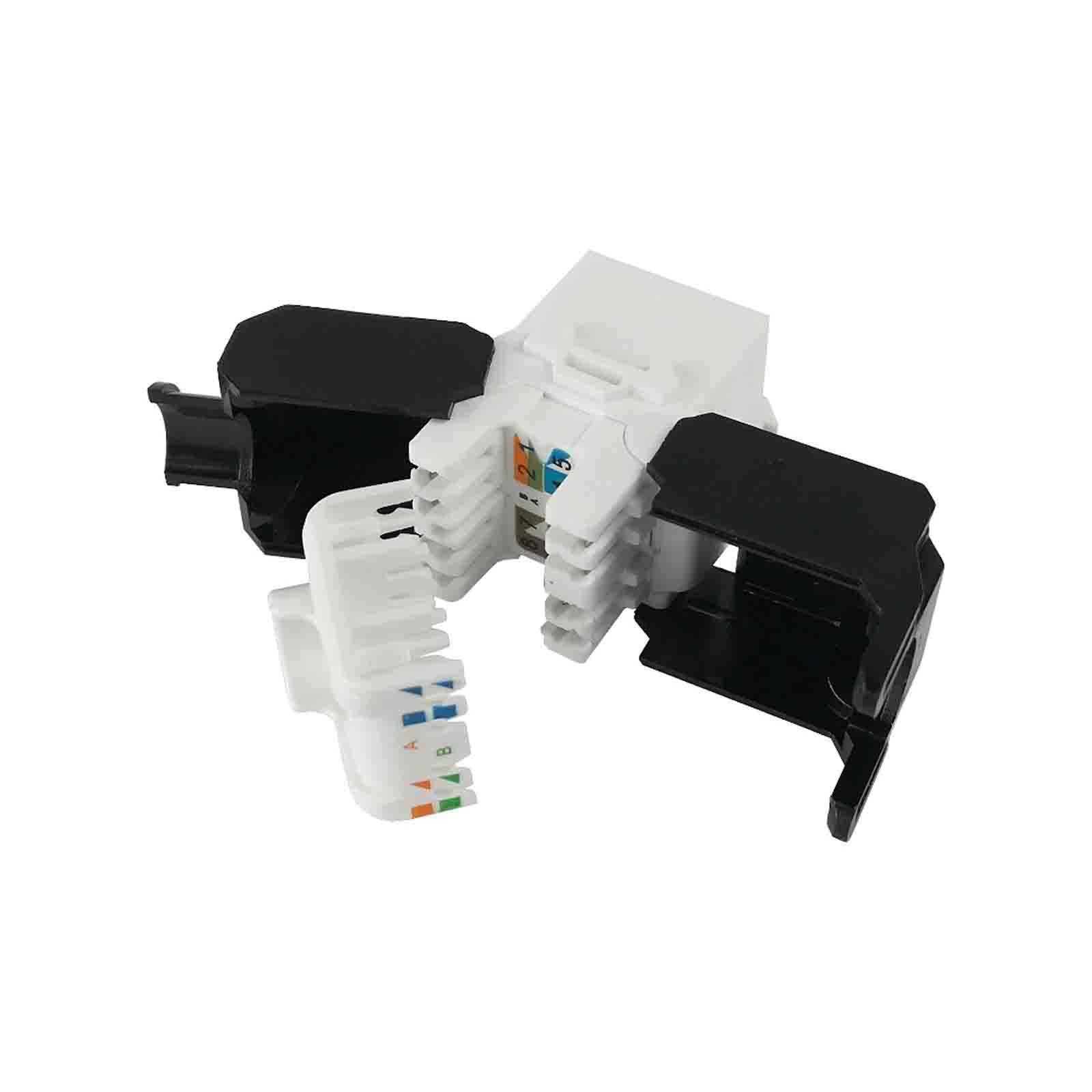

Obudowa modułu keystone została zaprojektowana tak, aby zapewnić minimalny rozplot żył w trakcie instalacji, w celu zachowania wysokich parametrów transmisyjnych. Złącza szczelinowe posiadają kolorowe oznaczenia w standardzie ANSI/EIA/TIA 568A/B ułatwiające prawidłowe ułożenie żył. Odpowiedni kształt elementu dociskowego oraz zatrzaskowy mechanizm znajdujący się w obudowie zapewniają solidne połączenie i zapobiegają przypadkowego wypięciu żył ze złącza krawędziowego.
Montaż beznarzędziowy sprawia, iż nie są wymagane dodatkowe narzędzia uderzeniowe, co upraszcza i przyspiesza montaż.
Najważniejsze cechy:
- kategoria 5e (klasa D)
- transmisja Gigabit Ethernet
- montaż beznarzędziowy
- oznaczenia zgodne z EIA/TIA 568 A/B
|
Kategoria / klasa
|
5e / klasa D |
|
Ekranowanie
|
Nie |
|
Pasmo pracy
|
100MHz |
|
Rodzaj
|
beznarzędziowy |
|
Złącze krawędziowe
|
IDC110 |
|
Schemat połączeń
|
EIA/TIA 568A, EIA/TIA 568B |
|
Materiał kontaktu
|
fosforobrąz, platerowanie złotem |
|
Max. prąd
|
1,5A |
|
Max. napięcie
|
150V |
|
Oporność styków
|
20mΩ |
|
Rezystancja izolacji
|
500MΩ |
|
Wytrzymałość dielektryczna
|
1000V AC RMS, 60Hz/1min |
|
Kolor
|
biały |
