Przewód FFTP Solarix, kat.6a, szpula 500m, LSOH, SXKD-6A-FFTP-LSOH
Przewód FFTP Solarix SXKD-6A-FFTP-LSOH to wysokiej jakości podwójnie ekranowany kabel CAT6a z powłoką LSOH i klasą reakcji na ogień Dca-s2,d2,a1, szpula 500 m.

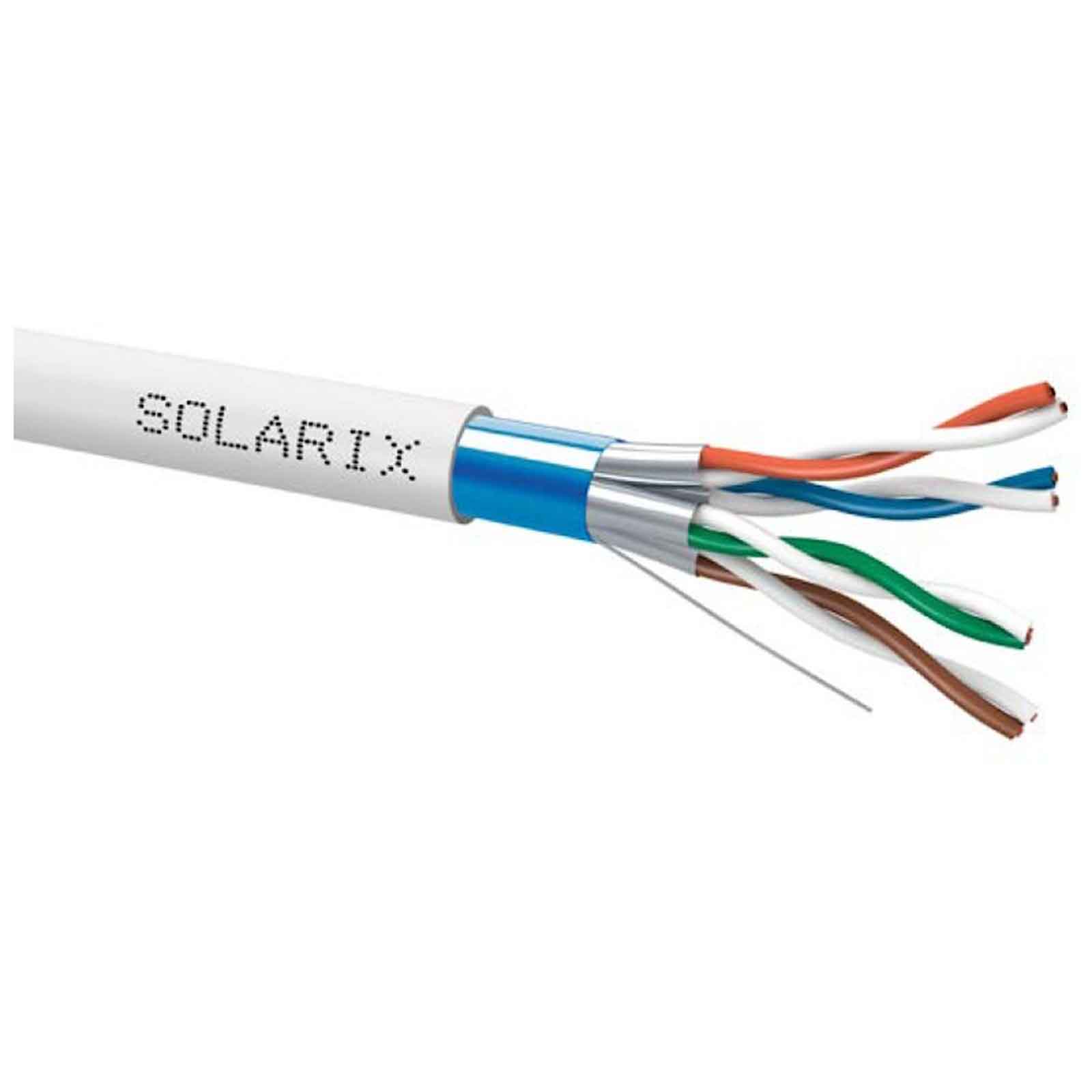

Kabel Solarix z oznaczeniem SXKD-6A-FFTP-LSOH to wysokiej jakości cztero-parowy kabel instalacyjny kategorii 6A, który przeznaczony jest do zastosowania w bardzo zaawansowanych aplikacjach – tzn jest przede wszystkim odpowiedni do eksploatacji superszybkiego protokołu 10GBASE-T. Kabel ten bez problemów spełnia wymagania określone w standardach międzynarodowych ANSI/TIA 568, ISO/IEC 11801 i EN 50173 dla kategorii 6A albo raczej klasy przewodów Class EA. Żyły kabla zostały wyprodukowane z wysokiej jakości drutu miedzianego o wielkości AWG 23 z polietylenową izolacją i są testowane aż do szerokości pasma 500 MHz. Poszczególne wiązki/pary są ekranowane niezależnie folią aluminiową, następnie wszystkie razem sa znów ekranowane folia metalową. typ osłony to LSOH (klasa reakcji na ogień Dca-s2,d2,a1). Powłoka zewnętrzna ma kolor szary.
Kabel SXKD-6A-FFTP-LSOH posiada oznaczenia długości co 1 m i jest nawinięty na solidną drewnianą szpulę, która zawiera wszystkie niezbędne informacje o produkcie w tym kody kreskowe, numer produkcyjny oraz główne parametry techniczne.
Kable instalacyjne Solarix LSOH spełniają następujące normy:
A) Kwasowość spalin powstałych przy spalaniu
- IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity
- PN EN 60754-2: Badanie gazów wydzielających się podczas spalania materiałów pobranych z kabli i przewodów -- Część 2: Oznaczanie kwasowości (przez pomiar pH) i konduktywności
B) Gęstość dymu
- IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements
- PN EN 61034-2: Pomiar gęstości dymu podczas spalania kabli w określonych warunkach - Część 2: Metoda badania i wymagania
C) Niepalność / rozprzestrzenianie się płomienia w jednej izolacji kabla
- IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame
- PN EN 60332-1-2: Testy kabli elektrycznych światłowodowych w warunkach pożaru - Część 1-2: Test na pionowe rozprzestrzenianie się płomienia po kablu lub przewodach z jednej izolacji - procedura 1 kW
D) Rozporządzenie nr 305/2011 (tzw. CPR)
- PN EN 50575:2014 z dodatkiem A1:2016: Kable i przewody elektroenergetyczne, sterownicze i telekomunikacyjne -- Kable i przewody do zastosowań ogólnych w obiektach budowlanych o określonej klasie odporności pożarowej
Najważniejsze cechy:
- Zawartość miedzi w żyłach 99,97%
- Znakowanie co 1m, 0-500m
- Idealny dla PoE (802.3 af, 802.3 at i 802.3 bt)
- Obsługa transmisji 10Gbps
- Podwójnie ekranowana konstrukcja PIMF zapewnia maksymalną ochronę przed przesłuchem
- Gwarancja 5 lat
- Gwarancja systemowa 50 lat
|
Kategoria:
|
CAT6a |
|
Wspierane protokołyy:
|
10GBaseT |
|
Ekranowanie:
|
folia wokół każdej pary i wokół wszystkich par |
|
Szerokość pasma:
|
500MHz |
|
Typ przewodu i rozmiar:
|
miedziany drut 0,565 mm |
|
Średnica żyły z izolacją:
|
1,33 mm |
|
Reakcja na ogień, powłoka:
|
Dca-s2,d2,a1; LSOH |
|
Kolor:
|
szary RAL 7035 |
|
Średnica kabla:
|
7,5 mm |
|
Waga:
|
54,1 kg/km |
|
NVP:
|
75 % Nominal Velocity of Propagation - Prędkość sygnału w kablu do prędkości światła w% |
|
Propagation delay:
|
480 ns/100 m Opóźnienie sygnału na jednej parze |
|
Delay skew:
|
≤45 ns/100 m Różnica w opóźnieniu sygnału między najszybszą i najwolniejszą parą |
|
Temperatura przechowywania:
|
-20 °C do 60 °C |
|
Temperatura pracy:
|
-20 °C do 60 °C |
|
Temperatura instalacji:
|
0 °C do 50 °C |
