USR-TCP232-304

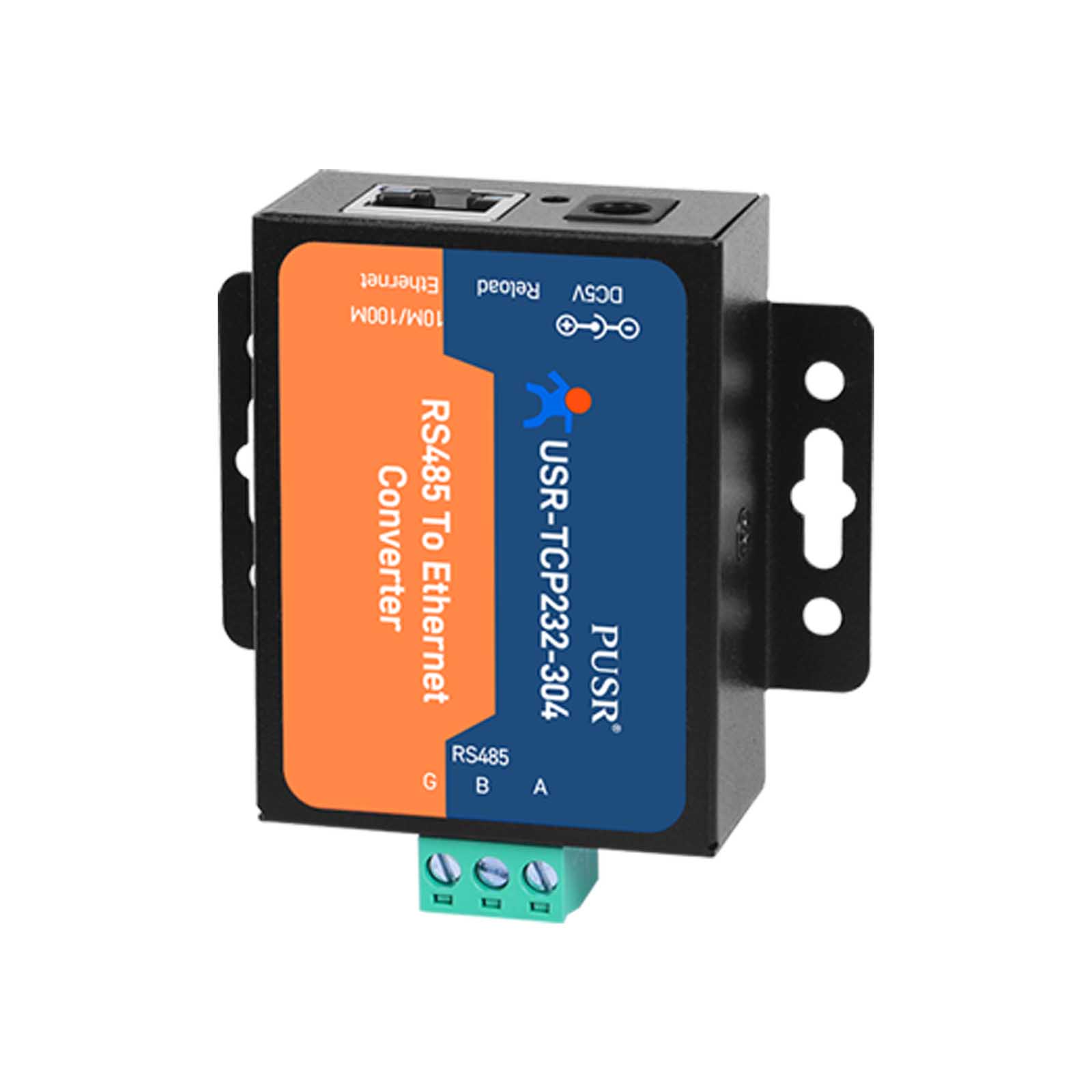

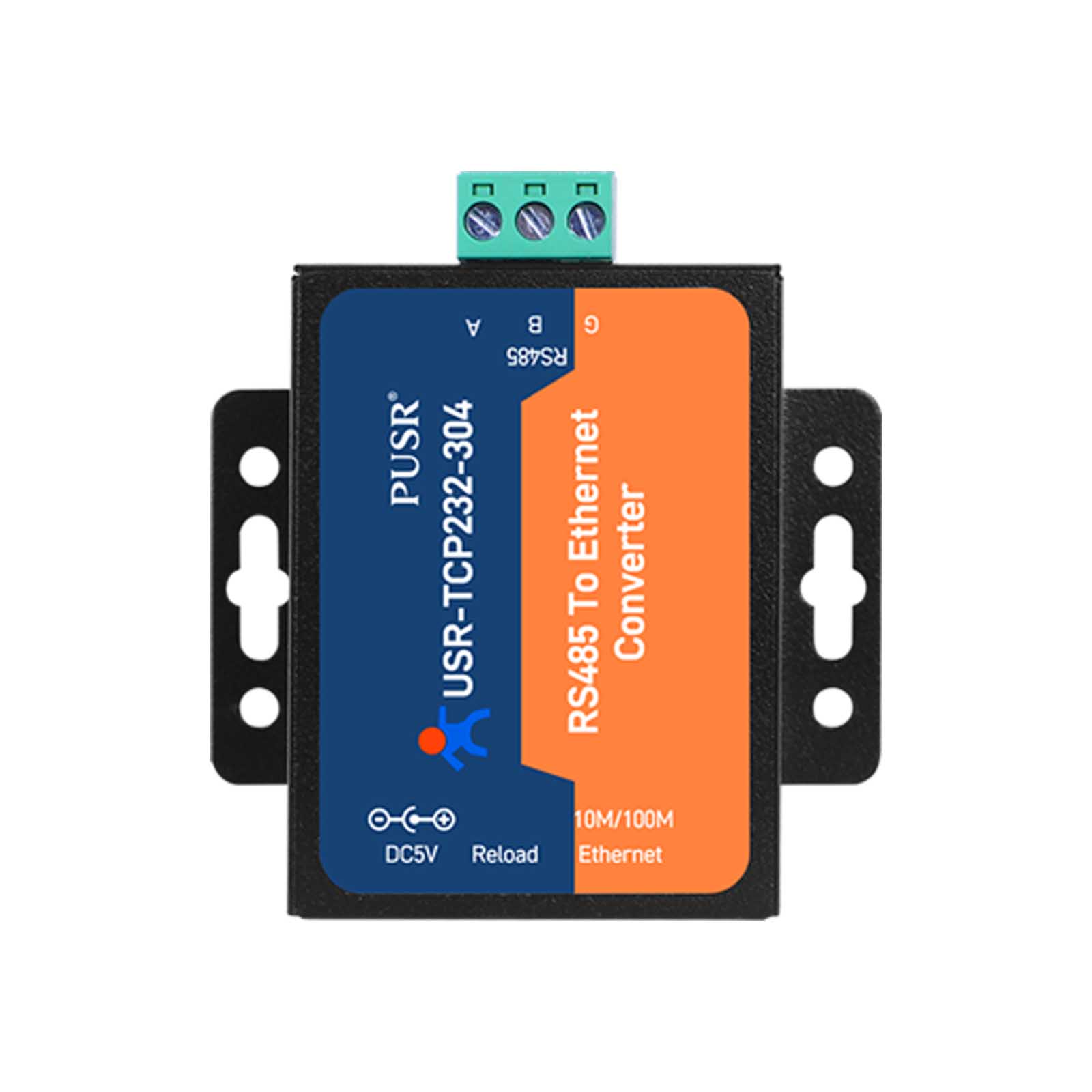

USR-TCP232-304 to przemysłowy media konwerter RS485 na LAN w metalowej obudowie. Urządzenie zapewnia przeźroczystą transmisję danych. Obsługuje protokół TCP IP. Urządzenie jest oparte na rozwiązaniu TI Cortex M0. Użytkownik może zastosować konwerter do komunikacji sieciowej urządzenia.
Tryby pracy:
- Serwer TCP - monitoruje ustawiony port i czeka na połączenie klienta TCP. Dane z urządzenia szeregowego zostaną przesłane do wszystkich pomyślnie połączonych klientów TCP.
- Klient TCP - inicjuje połączenie TCP z docelowym adresem IP skonfigurowanym przez użytkownika, a USR-TCP232-304 będzie nieustannie próbował ponownie nawiązać połączenie, jeśli połączenie TCP nie powiedzie się. Jeśli USR-TCP232-304 pomyślnie ustanowi połączenie TCP z serwerem TCP, może zrealizować dwukierunkową, przezroczystą transmisję danych między serwerem TCP a urządzeniem szeregowym.
- Tryb UDP - przesyła dane szeregowe z urządzenia szeregowego do docelowego urządzenia sieciowego za pomocą połączenia UDP. USR-TCP232-304 będzie nasłuchiwał portu i przesyłał wszystkie odebrane dane do urządzenia szeregowego.
- Klient httpsD - może przesyłać dane szeregowe do serwera https w formacie https (GET/POST).
Synchroniczna szybkość transmisji
Dynamicznie zmieniaj szybkość transmisji, bit danych, bit kontrolny i bit stopu serwera urządzenia szeregowego za pomocą polecenia sieciowego.
Funkcja pakietu tożsamości
Kiedy konwerter RS485 na Ethernet USR-TCP232-304 pracuje jako klient TCP, może wysłać pakiet tożsamości do serwera TCP, który może być identyfikacją. Pakietem tożsamości może być kod IMEI, kod ICCID oraz pakiet tożsamości edytowalny przez użytkownika.
Szeregowy i sieciowy pakiet pulsu
Konwertery RS485 na Ethernet USR-TCP232-304 utrzymują normalne połączenie z serwerem poprzez regularne wysyłanie pakietów pulsu.
Najważniejsze cechy:
- 1x konwerter RS485 na Ethernet
- Ekonomiczny port szeregowy do Ethernetu
- Zasilanie: DC 4,75V - 7V
- Obsługa serwera/klienta TCP, serwera/klienta UDP, klienta https, wirtualnego COM
- Kompaktowy, mały rozmiar, niewielka waga
|
USR-TCP232-304
|
|
Processor
|
TI Cortex-M0 |
|
Ethernet
|
|
Port Number
|
1 |
|
Interface Standard
|
RJ45 |
|
Rate
|
10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection |
|
Protection
|
2KV electromagnetism isolation, shell insulation blocking |
|
Network Protocol
|
IP, TCP/UDP, ARP, ICMP, IPV4, HTTP |
|
Buffer
|
Send: 6K bytes, receive: 4K bytes |
|
Serial Port
|
|
Port Number
|
1 |
|
Interface Standard
|
RS-485 |
|
Data Bits
|
5, 6, 7, 8 |
|
Stop Bit
|
1, 2 |
|
Check Bit
|
None, Even, Odd, Space, Mark |
|
Baud Rate
|
600 bps ~ 230.4 Kbps |
|
Flow Control
|
Null |
|
Buffer
|
Receive: 800 bytes |
|
Software
|
|
Virtual Serial（USR-VCOM）
|
Windows 2000 or higher (32 bit/64 bit) |
|
Configuration
|
Computer set-up software, serial command, built-in webpage |
|
Basic Parameter
|
|
Size
|
73.2 x 70.0 x 25.0 mm |
|
Operating Temp.
|
-25 ~ 75°C |
|
Storage Temp.
|
-40 ~ 105°C, 5 ~ 95% RH |
|
Input Voltage
|
DC 4.75 ~ 7V |
|
Working Current
|
150mA @ 5V |
|
Power
|
<1W |
|
More
|
|
Warranty
|
2 years |
|
Accessory
|
5V1A power supply |
|
Certificate
|
CE/FCC/RoHs |
