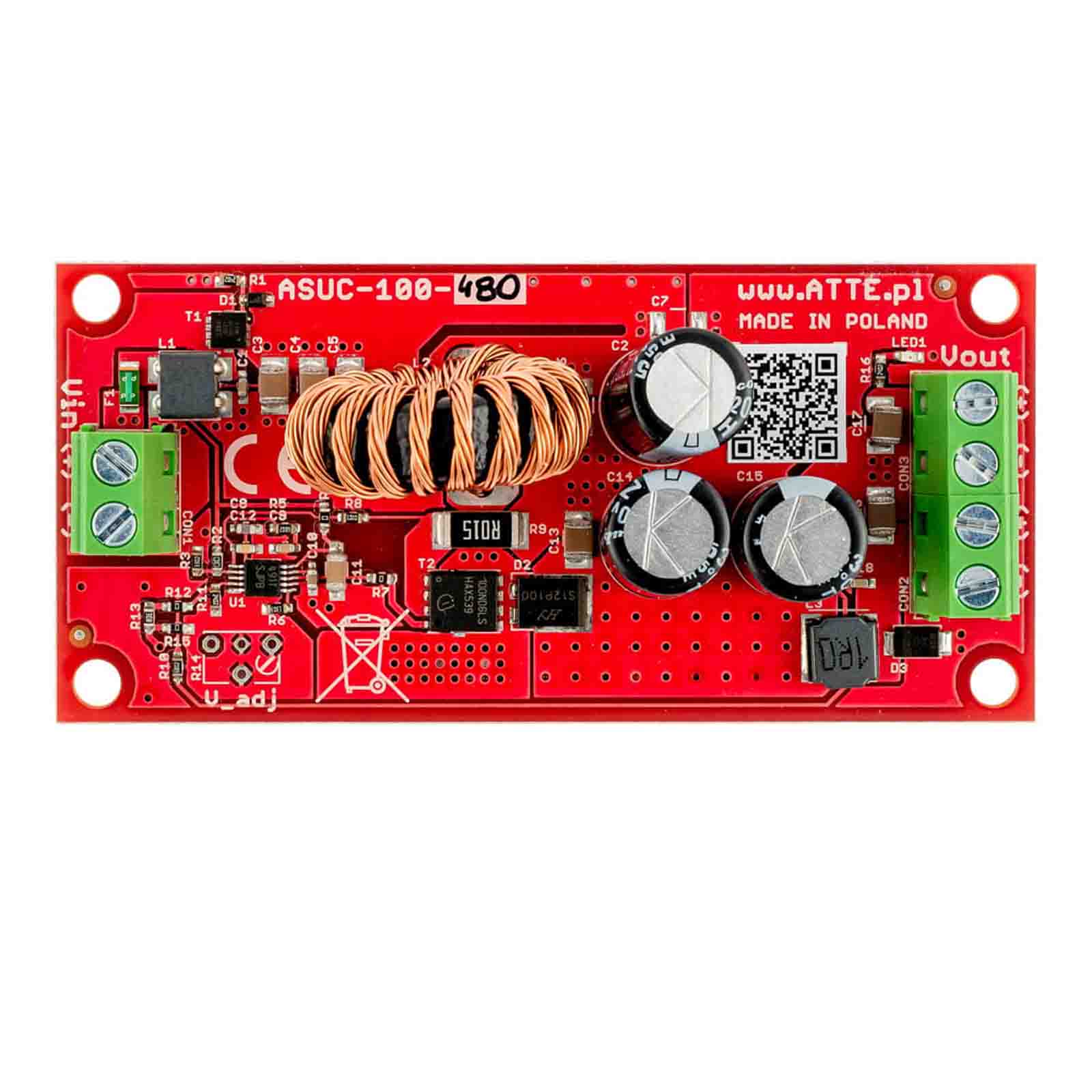

ATTE ASUC-100-480-OF Przetwornica podnosząca napięcie DC/DC do 48V 100W
ATTE ASUC-100-480-OF to przetwornica podnosząca napięcie DC/DC do 48V 100W, moduł do zabudowy.
ASUC-100-480-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 48 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego PoE 48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Najważniejsze cechy:
- szeroki zakres napięcia zasilania
- ustalone napięcie wyjściowe 48 VDC
- niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
- odporność na odwrotną polaryzację napięcia zasilania
|
Napięcie zasilania
|
10 ... 30 VDC |
|
Napięcie wyjściowe
|
48 VDC +/-3% |
|
Moc wyjściowa
|
120 W @24V, 80 W @12V |
|
Sprawność
|
93% @Vin = 12 V, Pout = 80 W |
|
Prąd jałowy przetwornicy
|
27 mA @12V |
|
Sygnalizacja
|
LED1 - obecność napięcia wyjściowego |
|
Zakres temperatur pracy
|
-25°C ... +50°C |
|
Wymiary (S x W x G)
|
40 x 83 x 27 mm |
|
Waga
|
0,036 kg |
|
Konstrukcja obudowy
|
Moduł do zabudowy |
|
Montaż
|
Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
