to kompaktowy przemysłowy router 4G/5G Redcap wyposażony w 2x porty Fast Ethernet, WiFi 2,4 GHz, blok złączy wejść/wyjść, interfejsy RS232/RS485 oraz oprogramowanie RutOS do zaawansowanych rozwiązań sieciowych.
Wykorzystaj kluczowe zalety 5G w swoich projektach IoT dzięki routerowi RUT276 Redcap. Ciesz się wyższą przepustowością i mniejszym opóźnieniem niż w tradycyjnych sieciach 4G, bez kosztów związanych z pełnym modułem 5G. Szeregowe interfejsy RS232/RS485 umożliwiają płynną integrację z urządzeniami przemysłowymi, a podwójna karta SIM i automatyczne przełączanie awaryjne zapewniają stałe połączenie. Przemysłowa konstrukcja i natywna obsługa protokołów sprawiają, że idealnie nadaje się do zastosowań IIoT i M2M, gdzie nieprzerwana dostępność ma kluczowe znaczenie.
Urządzenie zapewnia bezpieczną i stabilną łączność internetową dla aplikacji przemysłowych z wykorzystaniem oprogramowania RutOS i funkcji bezpieczeństwa, takich jak OpenVPN, IPsec, Firewall, Hotspot, kontrola SMS i obsługa RMS.
RUT276: Rozwiązanie przyszłościowe z technologią 5G Redcap
RUT276 to kompaktowy router komórkowy klasy przemysłowej, który zapewnia transformacyjną moc technologii 5G Redcap bezpośrednio w zdalnych aplikacjach IIoT i M2M. Jako najbardziej zaawansowana opcja wyznacza standardy w zakresie łączności szeregowo-komórkowej.
Płynne przejście na 5G
RUT276 zapewnia ekonomiczny sposób na dostęp do kluczowych zalet 5G, w tym większej przepustowości i mniejszych opóźnień. Dzięki wbudowanym interfejsom RS232 i RS485 może bez problemu połączyć istniejące urządzenia przemysłowe z nowoczesną siecią 5G bez konieczności całkowitej przebudowy systemu.
Zaprojektowany z myślą o niezawodności w zastosowaniach o znaczeniu krytycznym
RUT276 to router przemysłowy, który doskonale sprawdza się w trudnych warunkach. Jego wytrzymała aluminiowa obudowa i szeroki zakres temperatur pracy zapewniają bezbłędne działanie nawet w najbardziej wymagających środowiskach przemysłowych. Elastyczne opcje montażu zapewniają również prostą instalację w miejscach o ograniczonej przestrzeni. Aby zagwarantować, że Twoja działalność nigdy nie utknie w martwym punkcie, dodaliśmy podwójną kartę SIM z automatycznym przełączaniem awaryjnym, zapewniającą kluczową warstwę nadmiarowości, która utrzymuje stałe połączenie. Urządzenie obsługuje również opcjonalną kartę eSIM, która zastępuje jedną z fizycznych kart SIM, oferując jeszcze większą elastyczność w zarządzaniu planami taryfowymi danych mobilnych.
RedCap 5G: większa elastyczność i niższe koszty
5G NR-Light, znane również jako RedCap 5G, Reduced Capability 5G. Zasadniczo RedCap 5G zajmuje bardziej elastyczną przestrzeń pomiędzy omówionymi powyżej podziałami 5G NR. RedCap 5G zmniejsza złożoność, dzięki czemu jest bardziej odpowiednią technologią dla aplikacji IoT, zachowując jednocześnie większą elastyczność 5G NR. Należy jednak zauważyć, że obsługuje ona tylko autonomiczną architekturę 5G (SA) i nie obsługuje architektury niestandardowej (NSA). W praktyce RedCap 5G oferuje niskie opóźnienia kalibru 5G przy zachowaniu wysokiej przepustowości i niskiej złożoności. A ponieważ jest niska, ceny RedCap są również niższe.
Router Teltonika RUT276 (RUT276000000), obsługuje pasma LTE:
- 5G NR SA: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n30, n38, n40, n41, n48, n66, n70, n71, n77, n78, n79
- 4G (LTE-FDD): B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B66, B70, B71
- 4G (LTE-TDD): B34, B38, B39, B40, B41, B42, B43, B48
Zawartość zestawu:
Najważniejsze cechy:
- Redcap 5G - Niskie opóźnienia, wysoka przepustowość, przystępne ceny
- Wsteczna kompatybilność z 4G LTE Cat 4
- Bezprzewodowy punkt dostępowy z funkcją hotspotu
- WAN failover - Automatyczne przełączanie na dostępne połączenie zapasowe
- 2x porty Fast Ethernet 10/100 Mb/s
Mobile
- Mobile module: 5G Sub-6Ghz SA 223 Mbps DL, 123 Mbps UL; 4G LTE Cat 4 – LTE 195 Mbps DL, 105 Mbps UL
- 3GPP Release: Release 17
- Status: IMSI, ICCID, operator, operator state, data connection state, network type, bandwidth, connected band, signal strength (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, mobile signal graphs, data sent/received, LAC, TAC, cell ID, ARFCN, UARFCN, EARFCN, MCC, and MNC
- SMS: SMS status, SMS configuration, send/read SMS via HTTP POST/GET, EMAIL to SMS, SMS to EMAIL, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, SMPP
- USSD: Supports sending and reading Unstructured Supplementary Service Data messages
- Block/Allow list: Operator block/allow list (by country or separate operators)
- Multiple PDN: Possibility to use different PDNs for multiple network access and services
- Band management: Band lock, Used band status display
- SIM PIN code management: SIM PIN code management enables setting, changing, or disabling the SIM card's PIN
- APN: Auto APN
- Bridge: Direct connection (bridge) between mobile ISP and device on LAN
- Passthrough: Router assigns its mobile WAN IP address to another device on LAN
- Framed routing: Framed routing: support an IP network behind 5G UE
Wireless
- Wireless mode: IEEE 802.11b/g/n (Wi-Fi 4) Access Point (AP), Client (STA), Mesh (802.11s), Multi-AP
- Wi-Fi security: WPA2-Enterprise - PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, Auto-cipher modes, client separation, EAP-TLS with PKCS#12 certificates, disable auto-reconnect, 802.11w Protected Management Frames (PMF)
- SSID/ESSID: SSID stealth mode and access control based on MAC address
- Wi-Fi users: Up to 50 simultaneous connections
- Wireless Connectivity Features: Fast roaming (802.11r), Radio Resource Measurement (802.11k), BSS Transition Management (802.11v), Client isolation, Hide SSID, WMM
- Wireless MAC filter: Allowlist, blocklist
- Wireless QR code generator: Once scanned, a user will automatically enter your network without needing to input login information
- TravelMate: Forward Wi-Fi hotspot landing page to a subsequent connected device
Ethernet
- WAN: 1 x WAN port 10/100 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX crossover
- LAN: 1 x LAN ports, 10/100 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX crossover
Network
- Network protocols: IPv4, IPv6, PPP, ARP, IPsec, IP NAT, TCP, UDP, ICMP, GRE, ESP, RIP, OSPF, BGP, Ipsec, RIP, OSPF, EIGRP, BGP, NHRP
- Connection monitoring: Ping Reboot, Wget Reboot, Periodic Reboot, LCP and ICMP for link inspection
- Firewall: IPv4, IPv6, connection tracking, statefull firewall, logging, zone based firewall, custom rules, DMZ, firewall statistics, rules list, tables list,
- Firewall status page: View all your Firewall statistics, rules, and rule counters
- Ports management: View device ports, enable and disable each of them, turn auto-configuration on or off, change their transmission speed, and so on
- Network topology: Visual representation of your network, showing which devices are connected to which other devices
- DHCP: Static and dynamic IP allocation, DHCP relay, DHCP server configuration, status, static leases: MAC with wildcards
- QoS / Smart Queue Management (SQM): Traffic priority queuing by source/destination, service, protocol or port, WMM, 802.11e
- DNS over HTTPS: DNS over HTTPS proxy enables secure DNS resolution by routing DNS queries over HTTPS
- DDNS: Supported >77 service providers, others can be configured manually
- Network backup: Wi-Fi WAN, Mobile, VRRP, Wired options, each of which can be used as an automatic Failover
- Load balancing: Balance Internet traffic over multiple WAN connections
- Hotspot: Captive portal (hotspot), internal/external Radius server, Radius MAC authentication, SMS authorisation, SSO authentication, internal/external landing page, walled garden, user scripts, URL parameters, user groups, individual user or group limitations, user management, 9 default customisable themes and optionality to upload and download customised hotspot themes
Hotspot 2.0: Hotspot 2.0 is a Wi-Fi standard that enables seamless, secure, and automatic connection to trusted wireless networks
- SSHFS: Possibility to mount remote file system via SSH protocol
- VRF support: Initial virtual routing and forwarding (VRF) support
- Traffic Management: Real-time monitoring, wireless signal charts, traffic usage history
Security
- Authentication: Pre-shared key, digital certificates, X.509 certificates, TACACS+, Internal & External RADIUS users authentication, IP & login attempts block, time-based login blocking, built-in random password generator
- Firewall: Preconfigured firewall rules can be enabled via WebUI, unlimited firewall configuration via CLI, DMZ, NAT, NAT-T, NAT64
- Attack prevention: DDOS prevention, SYN flood protection, SSH attack prevention, HTTP/HTTPS attack prevention, port scan prevention (SYN-FIN, SYN-RST, X-mas, NULL flags, FIN scan attacks)
- VLAN: Port and tag-based VLAN separation
- Mobile quota control: Custom data limits for SIM card
- WEB filter: Block list for blocking out unwanted websites, allow list for specifying allowed sites only
- Access control: Flexible access control of SSH, Web interface, CLI and Telnet
- Certificate Manager: Certificate creation tool allows to create CA, server, client, let's encrypt, SCEP certificates
- 802.1x: Port-based network access control client and server support
VPN
- OpenVPN: Multiple clients and a server can run simultaneously, 27 encryption methods
- OpenVPN Encryption: DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
- IPsec: XFRM, IKEv1, IKEv2, with 14 encryption methods for IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
- GRE: GRE tunnel, GRE tunnel over IPsec support
- PPTP, L2TP: Client/Server instances can run simultaneously, L2TPv3, L2TP over IPsec support, IPv6 support
- Stunnel: Proxy designed to add TLS encryption functionality to existing clients and servers without any changes in the program’s code
- DMVPN: Method of building scalable IPsec VPNs, Phase 2 and Phase 3 and Dual Hub support
- SSTP: SSTP client instance support
- ZeroTier: ZeroTier VPN client support
- WireGuard: WireGuard VPN client and server support
- Tinc: Tinc offers encryption, authentication and compression in it's tunnels. Client and server support.
- EoIP: Ethernet over IP (EoIP) tunnelling is a protocol based on GRE RFC 1701 that creates an Ethernet tunnel between two routers on top of an IP connection
- OpenConnect: Cross-platform multi-protocol SSL VPN client which supports a number of VPN protocols
BacNET
- Supported modes: Router
- Supported connection types: RTU(RS485), TCP
- Configuration options: Support for multiple BACnet/IP interfaces, Network number assignment, Preconfigured BDT entries for BBMD (BACnet Broadcast Management Device)
OPC UA
- Supported modes: Client, Server
- Supported connection types: TCP
MODBUS
- Supported modes: Server, Client
- Supported connection types: RTU (RS232, RS485), TCP, USB
- Custom registers: MODBUS TCP custom register block requests, which read/write to a file inside the router, and can be used to extend MODBUS TCP Client functionality
- Supported data formats: 8-bit: INT, UINT; 16-bit: INT, UINT (MSB or LSB first); 32-bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII
Data to Server
- Protocol: HTTP(S), MQTT
- Data to server: Extract parameters from multiple sources and different protocols, and send them all to a single server; Custom LUA scripting, allowing scripts to utilize the router's Data to server feature
Modbus MQTT GATEWAY
- Modbus MQTT Gateway: Allows sending commands and receiving data from MODBUS Server through MQTT broker
DNP3
- Supported modes: Station, Outstation
- Supported connection types: RTU(RS232), RTU(RS485), TCP
DLMS/COSEM
- DLMS Support: DLMS - standard protocol for utility meter data exchange
- Supported modes: Client
- Supported connection types: RTU(RS232), RTU(RS485), TCP
API
- Teltonika Networks Web API (beta) support: Expand your device's possibilities by using a set of configurable API endpoints to retrieve or change data. For more information, please refer to this documentation: https://developers.teltonika-networks.com
Monitoring & Management
- WEB UI: HTTP/HTTPS, status, configuration, FW update, CLI, troubleshoot, multiple event log servers, firmware update availability notifications, event log, system log, kernel log, Internet status
- FOTA: Firmware update from server, automatic notification
- SSH: SSH (v1, v2)
- SMS: SMS status, SMS configuration, send/read SMS via HTTP POST/GET
- Call: Reboot, Status, Mobile data on/off, Output on/off, answer/hang-up with a timer, Wi-Fi on/off
- Email: Receive email message status alerts of various services
- TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
- MQTT: MQTT Broker, MQTT publisher
- SNMP: SNMP (v1, v2, v3), SNMP Trap, Brute force protection
- JSON-RPC: Management API over HTTP/HTTPS
- RMS: Teltonika Remote Management System (RMS)
IoT Platforms
- ThingWorx: Allows monitoring of: WAN Type, WAN IP, Mobile Operator Name, Mobile Signal Strength, Mobile Network Type
- Cumulocity - Cloud of Things: Allows monitoring of: Device Model, Revision and Serial Number, WAN Type and IP, Mobile Cell ID, ICCID, IMEI, Connection Type, Operator, Signal Strength. Has reboot and firmware upgrade actions.
- Azure IoT Hub: Can be configured with Data to Server to send all the available parameters to the cloud. Has Direct method support which allows to execute RutOS API calls on the IoT Hub. Also has Plug and Play integration with Device Provisioning Service that allows zero-touch device provisioning to IoT Hubs
- AWS IoT Core: Utility to interact with the AWS cloud platform. Jobs Support: Call the device's API using AWS Jobs functionality
System Characteristics
- CPU: Mediatek, 580 MHz, MIPS 24KEc
- RAM: 128 MB, DDR2
- FLASH storage: 32 MB, SPI Flash
Firmware/Configuration
- WEB UI: Update FW from file, check FW on server, configuration profiles, configuration backup
- FOTA: Update FW
- RMS: Update FW/configuration for multiple devices at once
- Keep settings: Update FW without losing current configuration
- Factory settings reset: A full factory reset restores all system settings, including the IP address, PIN, and user data to the default manufacturer's configuration
FIRMWARE CUSTOMISATION
- Operating system: RutOS (OpenWrt based Linux OS)
- Supported languages: Busybox shell, Lua, C, C++
- Development tools: SDK package with build environment provided
- GPL customization: You can create your own custom, branded firmware and web page application by changing colours, logos, and other elements in our firmware to fit your or your clients’ needs
- Package Manager: The Package Manager is a service used to install additional software on the device
Serial
- RS232: RS232 interface without flow control signals
- RS485: Half duplex (2-wire) RS485 interface
- Serial functions: Console, Serial over IP, Modem, MODBUS gateway, NTRIP Client
Input/Output
SD CARD
- Physical size: Micro SD
- Applications: Samba share, Storage Memory Expansion, DLNA
- Capacity: Up to 2 TB
- Storage formats: FAT32, NTFS, ext2, ext3, ext4
POE IN
- PoE OUT ports: 1 x PoE In
- PoE standards: Active PoE input 802.3af Class 0 (12.94 W) on LAN port
Power
- Connector: 2-pin industrial DC power socket
- Input voltage range: 9 - 57 VDC, reverse polarity protection, surge protection >58V @10us min
- Active PoE: Active PoE input 802.3af Class 0 (12.94 W) on LAN port.
- PoE (passive): Passive PoE over spare pairs 4,5 (+) / 7,8 (-). Possibility to power up through LAN port. Passive PoE voltage: 16 - 57 VDC.
- Power consumption: Idle: < 2 W, Max: < 3.5 W

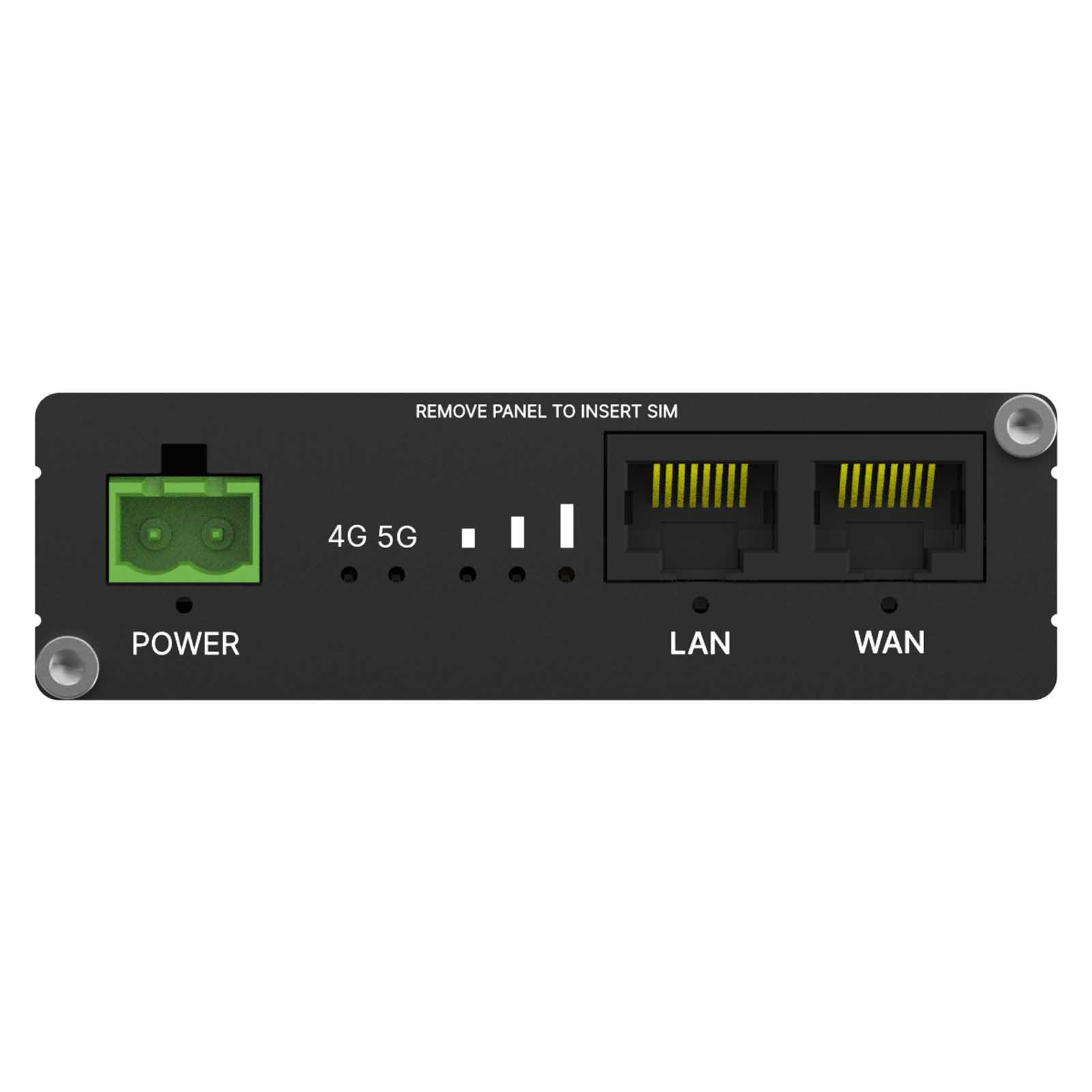

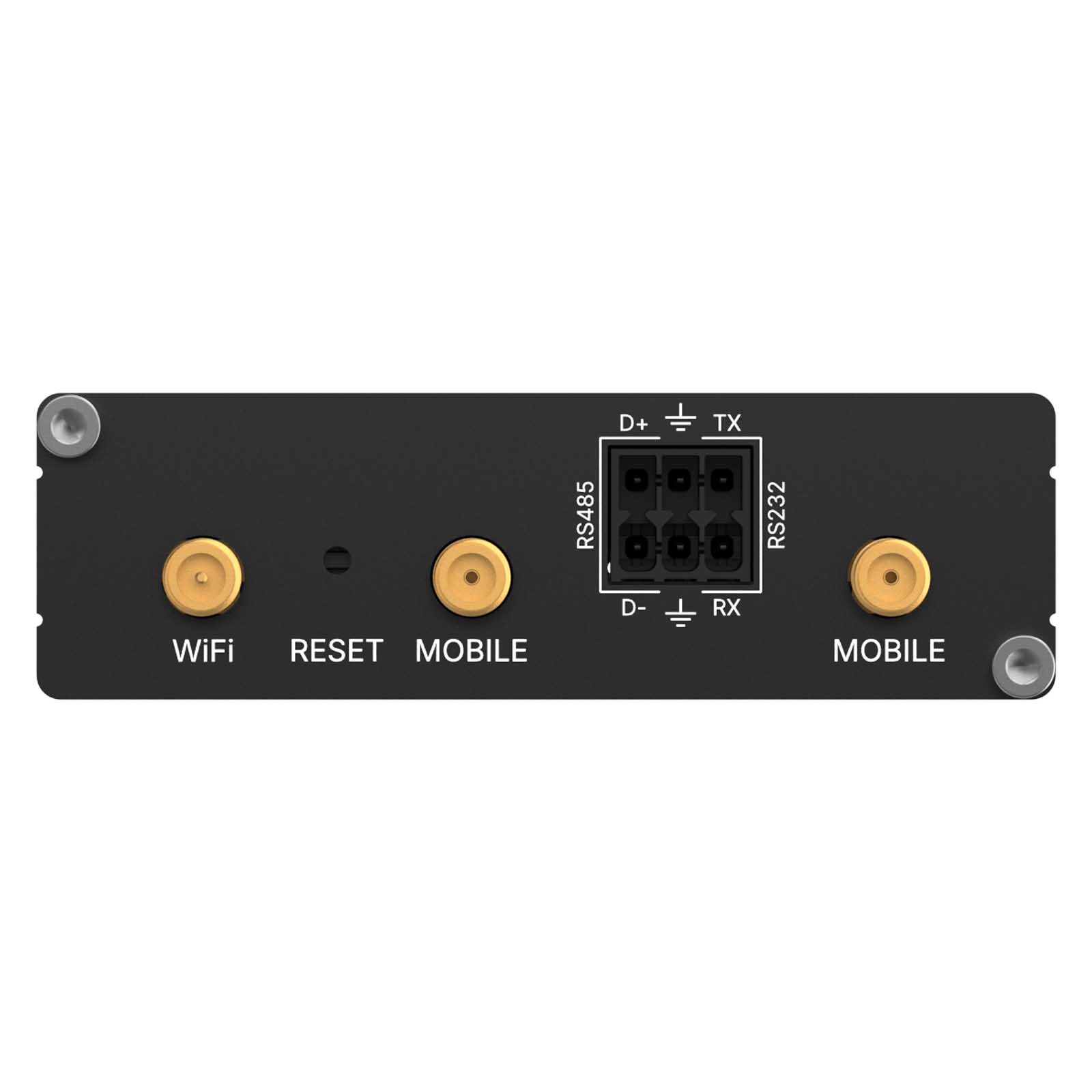

Physical Interfaces:
- Ethernet: 2 x RJ45 ports, 10/100 Mbps
- Status LEDs: 2 x Connection type status LEDs, 3 x Connection strength LEDs, 2 x LAN status LEDs, 1 x Power LED
- SIM: 2 x SIM slots (Mini SIM – 2FF), 1.8 V/3 V, double stacked SIM tray
- Power: 1 x 2-pin power connector
- Antennas: 2 x SMA for Mobile, 1 x RP-SMA for Wi-Fi
- RS232, RS485: 1 x 6-pin terminal block
- Reset: Reboot/User default reset/Factory reset button

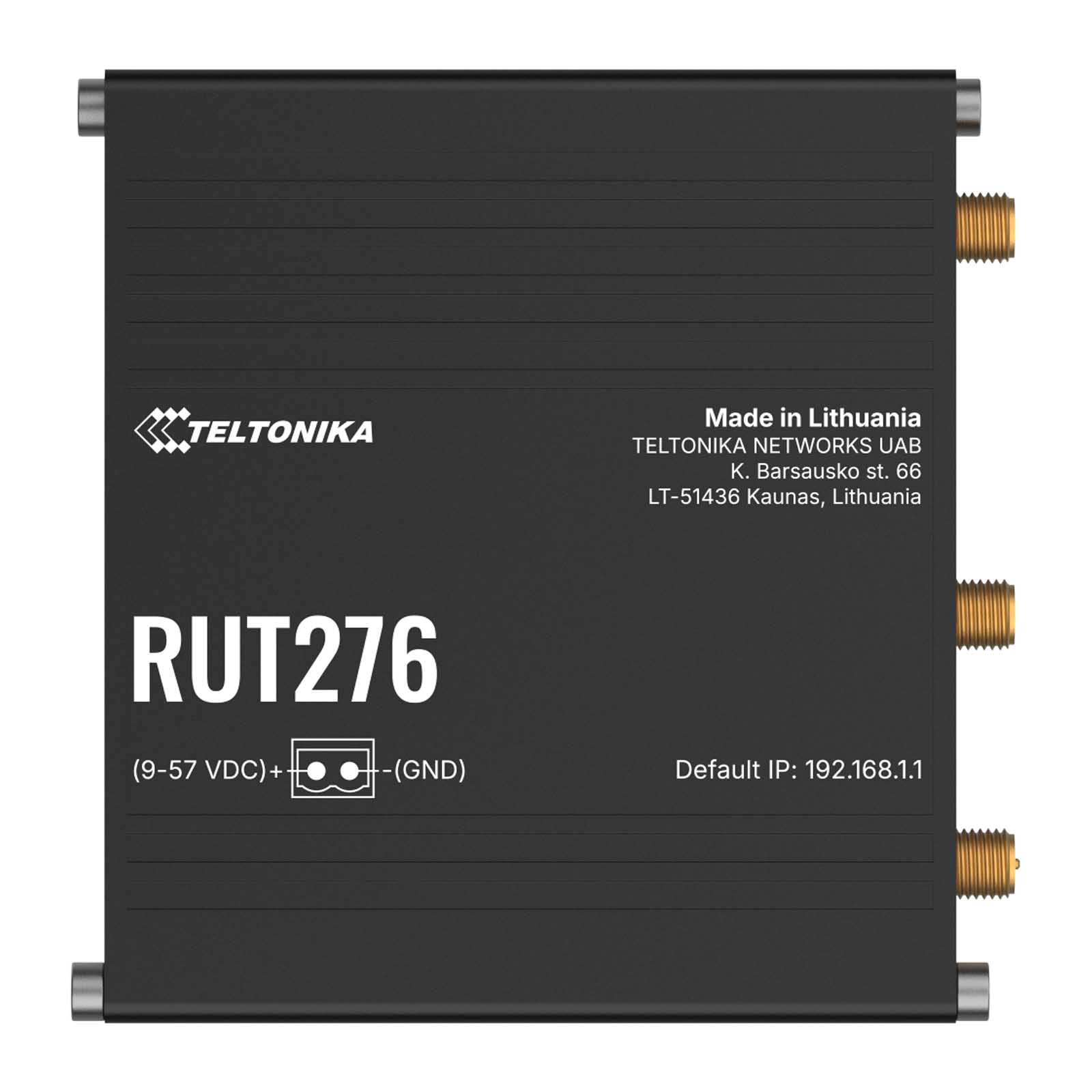

Physical Specification
- Casing material: aluminium housing
- Dimensions (W x H x D): 83 x 25 x 83 mm
- Weight: 132 g
- Mounting options: DIN rail, wall mount, flat surface (all require additional kit)
Regulatory & Type Approvals
- Regulatory: CE, UKCA, EAC, UCRF, RCM, CB
EMC Emissions & Immunity Standards
- CE/UKCA:
- EN 55032: 2015+A11:2020+A1:2020
- EN 55035: 2017+A11:2020
- EN 61000-3-3: 2013+ A1:2019+A2:2021
- EN IEC 61000-3-2: 2019+A1:2021+A2:2024
- EN 301 489-1 V2.2.3
- EN 301 489-17 V3.3.1
- EN 301 489-19 V2.2.1
- EN 301 489-52 V1.2.1
- RCM: AS/NZS CISPR 32: 2015+A1:2020
- ESD: EN 61000-4-2:2009
- Radiated Immunity: EN 61000-4-3:2020
- EFT: EN 61000-4-4:2012
- Surge Immunity (AC Mains Power Port): EN 61000-4-5:2014 + A1:2017
- CS: EN 61000-4-6:2014
- DIP: EN 61000-4-11:2020
RF Standards
- CE/UKCA:
- Draft EN 301 908-25 V15.1.1_0.0.21
- EN 300 328 V2.2.2
- EN 301 908-1 V15.2.1
- EN 301 908-13 V13.2.1
- RCM:
- AS/NZS 4268:2017+A1:2021
- AS/NZS 2772.2:2016+A1:2018
- ARPANSA RPS S-1 Radiation Protection Series S-1 (Rev. 1)
Safety Standards
- CE: EN IEC 62311:2020
- RCM: AS/NZS 62368.1:2022
- CB: EN IEC 62368-1:2020+A11:2020
