NOWOŚĆ

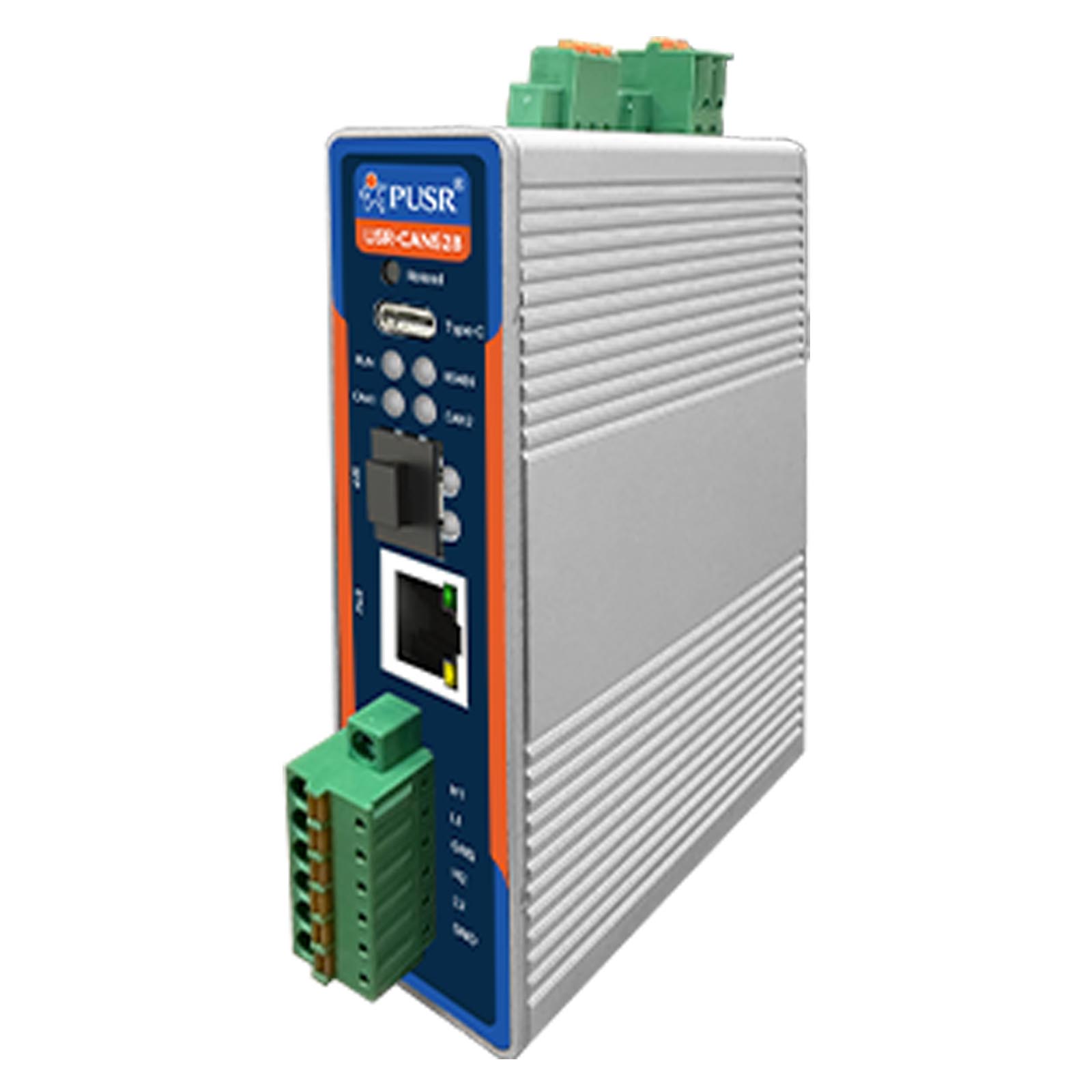

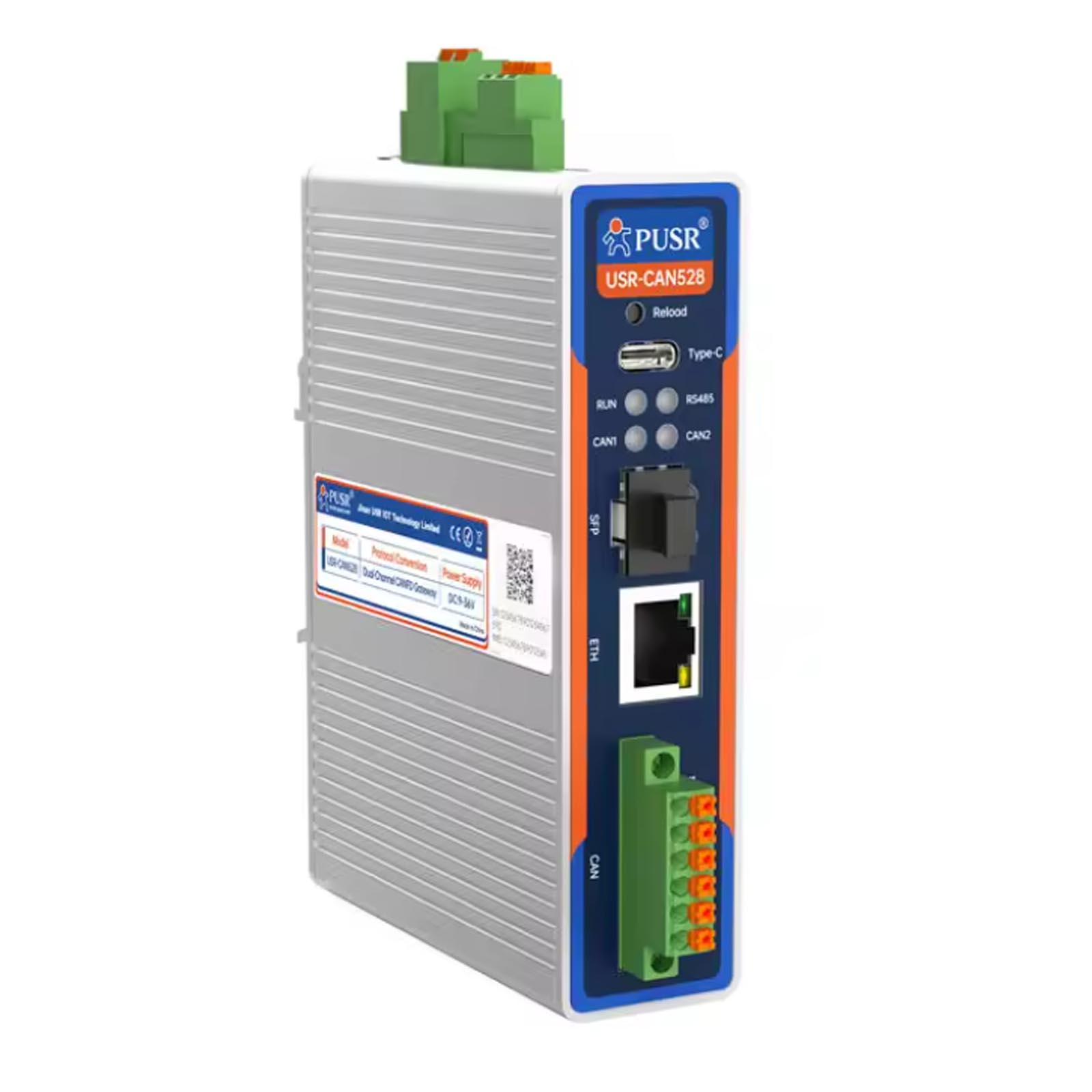

USR-CAN528 konwerter CAN/Serial na Ethernet/FTTX

USR-CAN528 to przemysłowy media konwerter CAN/Serial na Ethernet/FTTX w metalowej obudowie.

Wysokowydajna bramka USR-CAN528, przekształcająca sygnały CAN(FD) na Ethernet/światłowód, posiada dwa interfejsy CAN(FD), jeden interfejs Ethernet, jeden slot SFP oraz jeden port szeregowy. Po stronie oprogramowania bramka zawiera stos protokołów TCP/IP. Użytkownicy mogą w prosty sposób zrealizować połączenie i współdziałanie między siecią magistrali CAN a siecią Ethernet, a także rozszerzyć zasięg sieci CAN FD.

Duże możliwości rozbudowy dzięki bogatym interfejsom

Skalowalność gwarantuje, że system jest w stanie utrzymać stabilną wydajność, a nawet ją poprawić w obliczu zwiększonego obciążenia (np. wzrostu liczby użytkowników, ilości danych lub częstotliwości żądań). Osiąga się to poprzez dodawanie zasobów lub optymalizację architektury.

Konwersja CAN na Ethernet, komunikacja dwukierunkowa

Obsługiwane są: klient TCP, serwer TCP, klient UDP, serwer UDP oraz klient MQTT
W trybie klienta TCP/klienta MQTT obsługuje szyfrowanie TLS
Obsługuje 2 gniazda, dzięki czemu może komunikować się z 2 różnymi serwerami

Brama Modbus RTU/TCP

Konwerter USR-CAN528 obsługuje konwersję sygnałów z magistrali CAN na protokół Modbus TCP/RTU i może pracować zarówno w trybie urządzenia podrzędnego, jak i nadrzędnego w sieci Modbus. Dzięki tej funkcji użytkownicy mogą przeprowadzać akwizycję danych oraz odczyt i zapis danych z urządzeń Modbus za pośrednictwem magistrali CAN.

Konwerter CAN na światłowód

Konwerter USR-CAN528 posiada jedno standardowe gigabitowe złącze światłowodowe typu SFP, które umożliwia szybką transmisję na duże odległości.

Repeater CAN

Konwerter USR-CAN528 jest wyposażony w 2-kanałowe porty CAN, dzięki czemu może pełnić funkcję repeatera CAN w celu zwiększenia zasięgu komunikacji i rozszerzenia liczby węzłów magistrali.

Master CANopen na Modbus TCP/RTU

Konwerter USR-CAN528 może pełnić rolę mastera CANopen, konwertując komunikację CANopen na Modbus RTU/TCP. Umożliwia to monitorowanie i sterowanie urządzeniami przemysłowymi (takimi jak ramiona robotyczne) w sieci CANopen przez systemy wyższego poziomu, takie jak sterowniki PLC, systemy SCADA lub platformy chmurowe, za pośrednictwem protokołu Modbus.

Standard CANopen, zatwierdzony przez CiA

Firma PUSR jako oficjalny członek organizacji CiA (CAN in Automation) zapewnia, że protokół CANopen jest w pełni zgodny ze specyfikacjami CiA. Gwarantuje to kompatybilność między produktami różnych dostawców oraz interoperacyjność, co pozwala na wdrażanie rozwiązań z pełnym przekonaniem.

Przeznaczone do wymagających środowisk przemysłowych

Szeroki zakres napięcia wejściowego DC 9–70 V, dostosowany do różnych warunków pracy w terenie. Całkowita izolacja zasilania, portu CAN, portu Ethernet oraz portu szeregowego – do 3000 V DC.

Typowe zastosowanie – zarządzanie systemem BMS

System BMS (Battery Management System) pełni rolę „inteligentnego menedżera” akumulatora, a jego podstawową funkcją jest zapewnienie bezpiecznej, niezawodnej i wydajnej pracy układu akumulatorowego oraz maksymalizacja jego żywotności. System ten kompleksowo zarządza akumulatorem poprzez monitorowanie w czasie rzeczywistym, inteligentną analizę i aktywne sterowanie.

Najważniejsze cechy:

2x CAN
1x port Gigabit Ethernet
1x slot SFP
1x serial port RS485
Protokoły: CANopen do Modbus, CAN/CANFD do Modbus, TCP/UDP/MQTT
Funkcje CAN: CAN(FD) do Ethernet/RS485/światłowód, repeater CAN
Przemysłowa konstrukcja: zasilanie 9–70 V DC, -40–85 °C
Pełna izolacja: izolacja wszystkich interfejsów

USR-CAN528

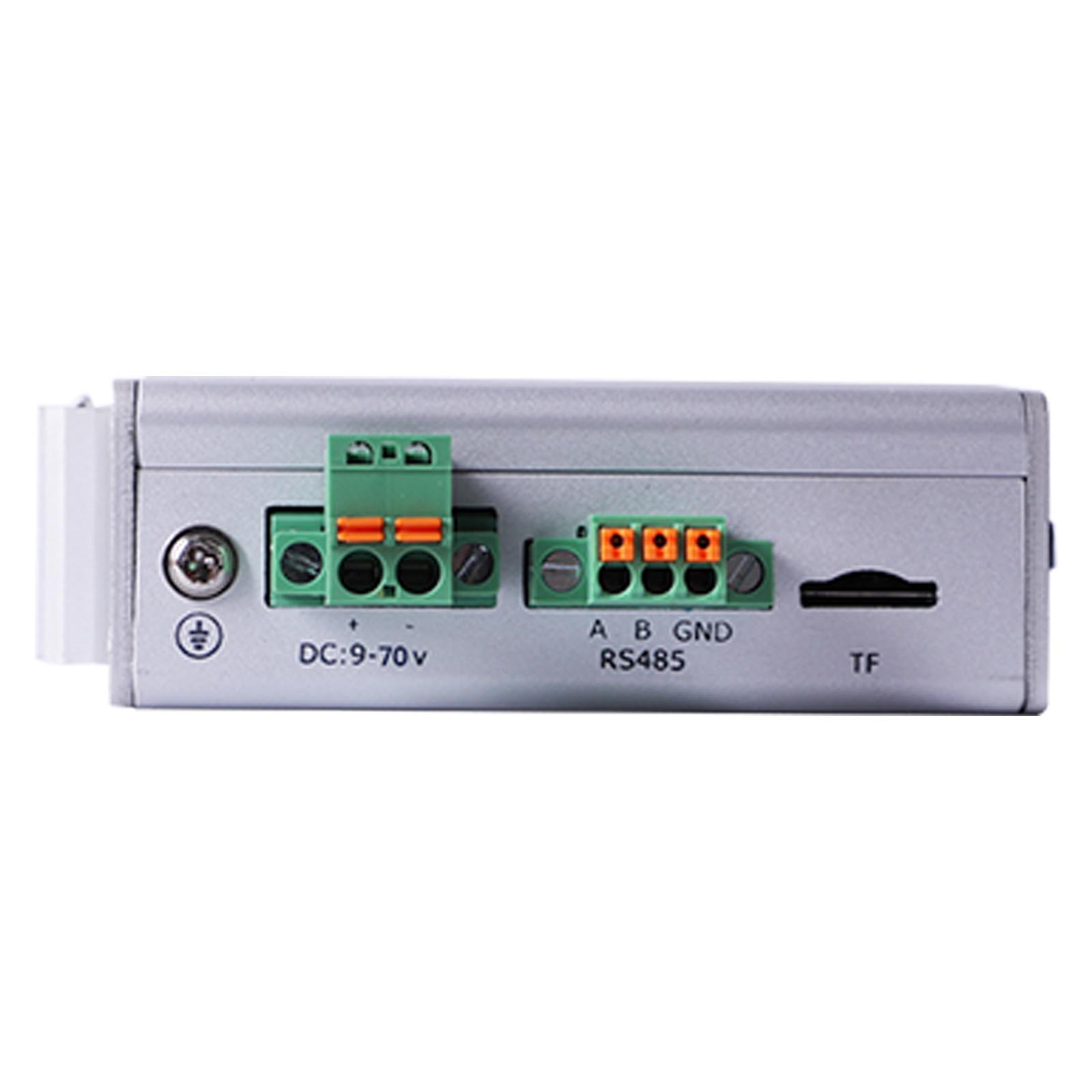

Zasilanie (Power Supply)
Napięcie wejściowe	DC: 9 ～ 70 V, ochrona przed odwrotną polaryzacją
Parametry fizyczne (Physical Characteristics)
Obudowa	Aluminiowa

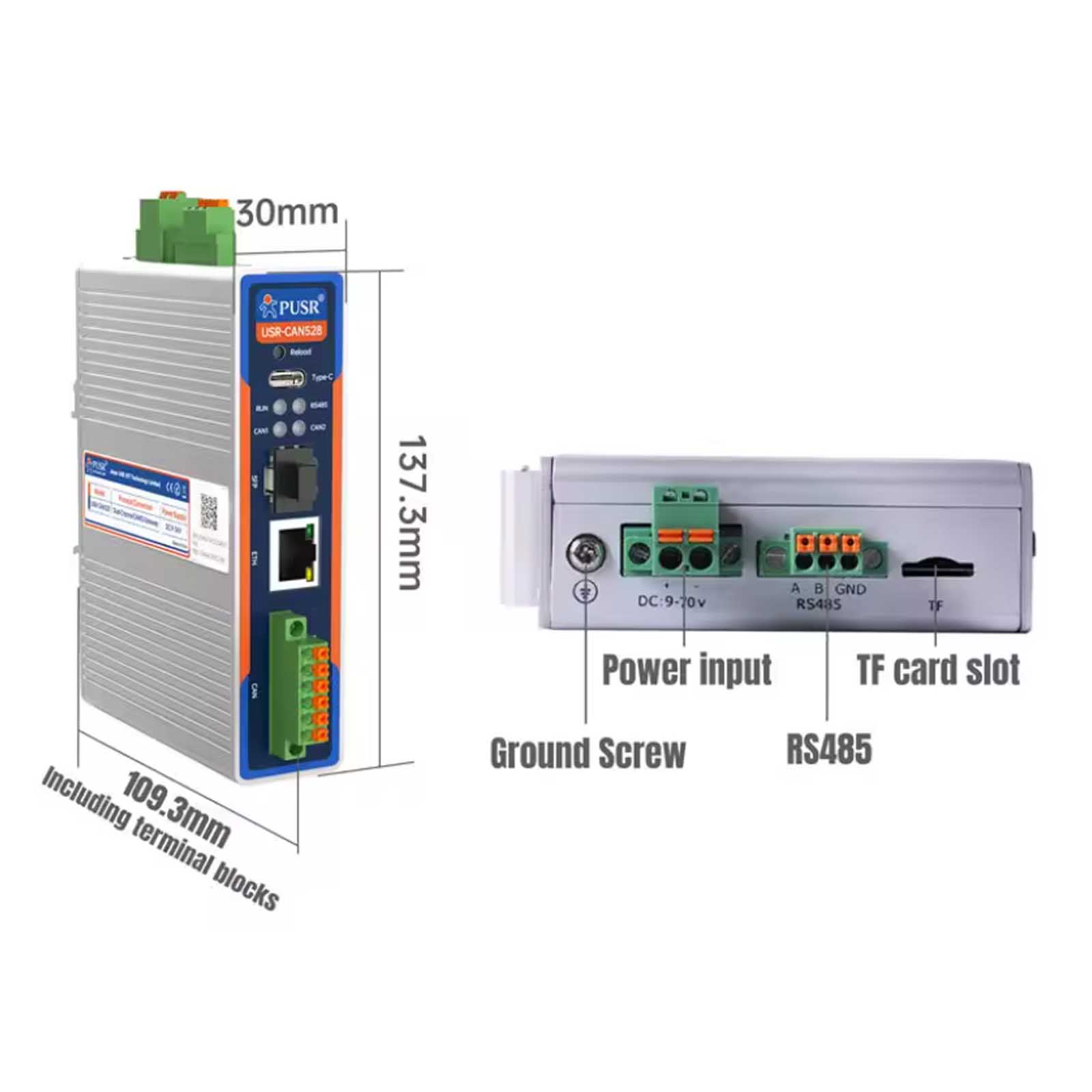

Wymiary	137.3 x 109.3 x 30 mm (ze złączami/terminalami)
Montaż	Montaż na szynie DIN
Przycisk Reset (Reload)	Długie naciśnięcie przywraca ustawienia fabryczne
Interfejsy sieciowe (Ethernet & SFP)
Port Ethernet	1 x RJ45, 100/1000 Mbps, automatyczne krosowanie Auto MDI/MDIX
Gniazdo SFP	1 x SFP, 100/1000 Mbps
Port szeregowy (Serial Port)
Wyprowadzenia pinów	A, B, G (GND)
Prędkość transmisji (Baud rate)	600 ~ 230.4 K bps
Bity danych	7, 8
Bity parzystości	Brak (None), Kleszczowe (Odd), Parzyste (Even)
Bity stopu	1, 2
Porty CAN (CAN Port)
Wyprowadzenia pinów	CAN 1: H1, L1, GND CAN 2: H2, L2, GND
Faza arbitrażu (Arbitration Phase)	5k ~ 1000K bps, obsługa prędkości definiowanych przez użytkownika
Faza danych (Data Phase)	100K ~ 5 Mbps, obsługa prędkości definiowanych przez użytkownika (aktywna tylko po włączeniu akceleracji CAN FD)
Rezystor terminujący	Wbudowane 2 x rezystory terminujące magistrali CAN 120 Ω
Ochrona EMC i Izolacja (EMC & Isolation)
Wyładowania elektrostatyczne (ESD)	Wyładowanie w powietrzu: 8 kV \| Wyładowanie kontaktowe: 6 kV
Odporność na udary (Surge)	Zasilanie: 0.5 kV w trybie różnicowym, 1 kV w trybie wspólnym CAN: 1 kV w trybie wspólnym RS485 / Ethernet: 1 kV w trybie wspólnym
Szybkie elektryczne stany przejściowe (EFT)	Zasilanie: 2 kV RS485 / CAN / Ethernet: 1 kV
Izolacja galwaniczna	Izolacja dla zasilania, portów CAN, portu szeregowego oraz portu Ethernet; izolacja portów CAN do 3000 VDC
Wskaźniki stanu LED (Indicators)
RUN (Stan pracy)	Dwukolorowa dioda LED: Czerwone światło ciągłe: Zasilanie włączone Zielone miganie (1Hz): Urządzenie pracuje prawidłowo
RS485	Dwukolorowa dioda LED: Zielone miganie (co 200ms): Odbiór danych na porcie szeregowym Czerwone miganie (co 200ms): Transmisja danych na porcie szeregowym
CAN1	Dwukolorowa dioda LED: Zielone miganie (co 200ms): Odbiór danych na porcie CAN1 Czerwone miganie (co 200ms): Transmisja danych na porcie CAN1
CAN2	Dwukolorowa dioda LED: Zielone miganie (co 200ms): Odbiór danych na porcie CAN2 Czerwone miganie (co 200ms): Transmisja danych na porcie CAN2
Środowisko pracy (Operating Environment)
Temperatura pracy	od -40°C do +85°C
Temperatura przechowywania	od -40°C do +105°C
Wilgotność pracy	5% ～ 95% RH (bez kondensacji)
Wilgotność przechowywania	5% ～ 95% RH (bez kondensacji)
