to urządzenie, które skutecznie zabezpiecza sieć Ethernet przed przepięciami powstałymi na skutek indukowania ładunków elektrycznych o wysokim napięciu.
Ładunki powstające podczas wyładowań atmosferycznych niszczą porty Ethernet w urządzeniach sieciowych. Mogą też powodować zniszczenie całego urządzenia, często dość drogiego. Gwarancja nakładana przez producenta nie obejmuje tego typu uszkodzeń i muszą być one naprawione na koszt właściciela. NetProtector zbiera ładunki indukowane w sieci i bezpiecznie odprowadza je do uziemienia, co skutecznie zapobiega uszkodzeniom powstałym na skutek przepięć.

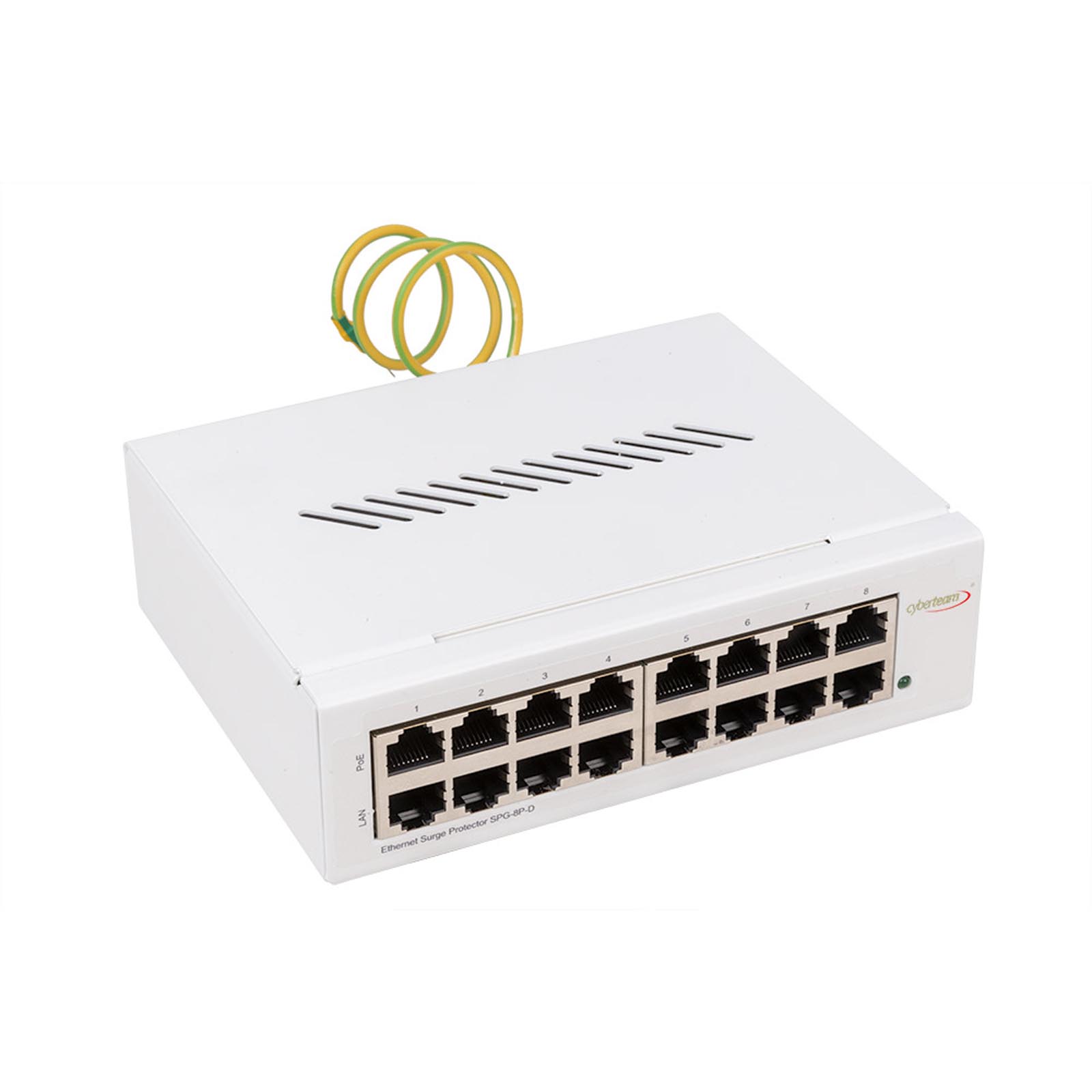

Urządzenia Ethernet Surge Protector służą do zabezpieczenia urządzeń telekomunikacyjnych podłączonych do sieci Ethernet przed impulsowymi przepięciami w sieci Ethernet. Współpracują one z routerami, modemami, kartami sieciowymi oraz innymi elementami sieci Ethernet, które wykorzystują skrętkę komputerową zakończoną wtyczką RJ45.
Zasadą ich działania jest zastosowanie elementów półprzewodnikowych o parametrach:
- DC Spark-over Voltage @ 100V/S: 230V ± 20%
- Impulse Spark-over Voltage @100V/μs: < 600V
- Impulse Spark-over Voltage @1KV/μs: < 700V
- Insulation Resistance: > 1 GΩ
- Impulse discharge current(8/20μs): 10 time – 10KA, 1 time - 15KA
- AC discharge current (50Hz,1s,10times): 10A
- Capacitance (1MHz): ≤1 PF

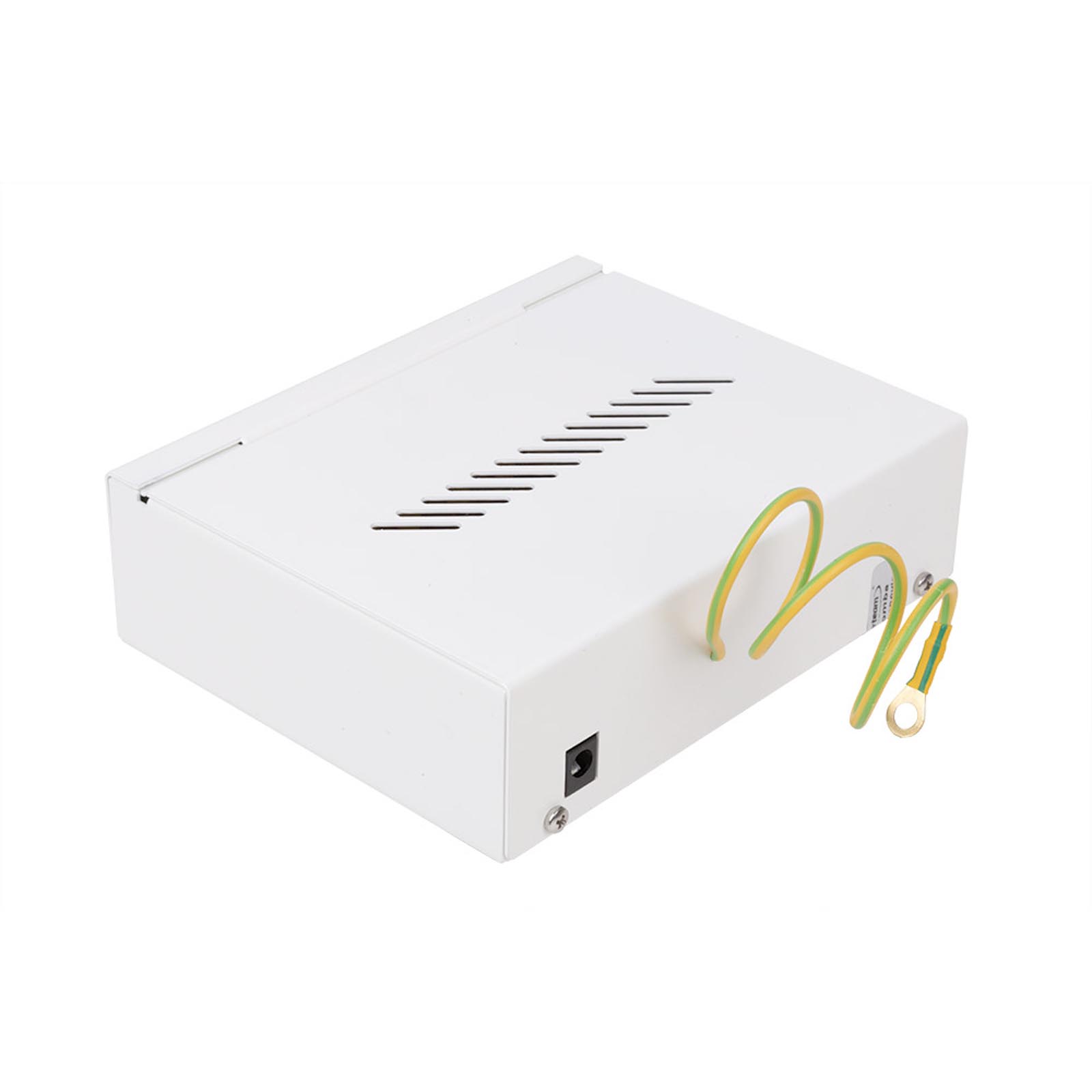

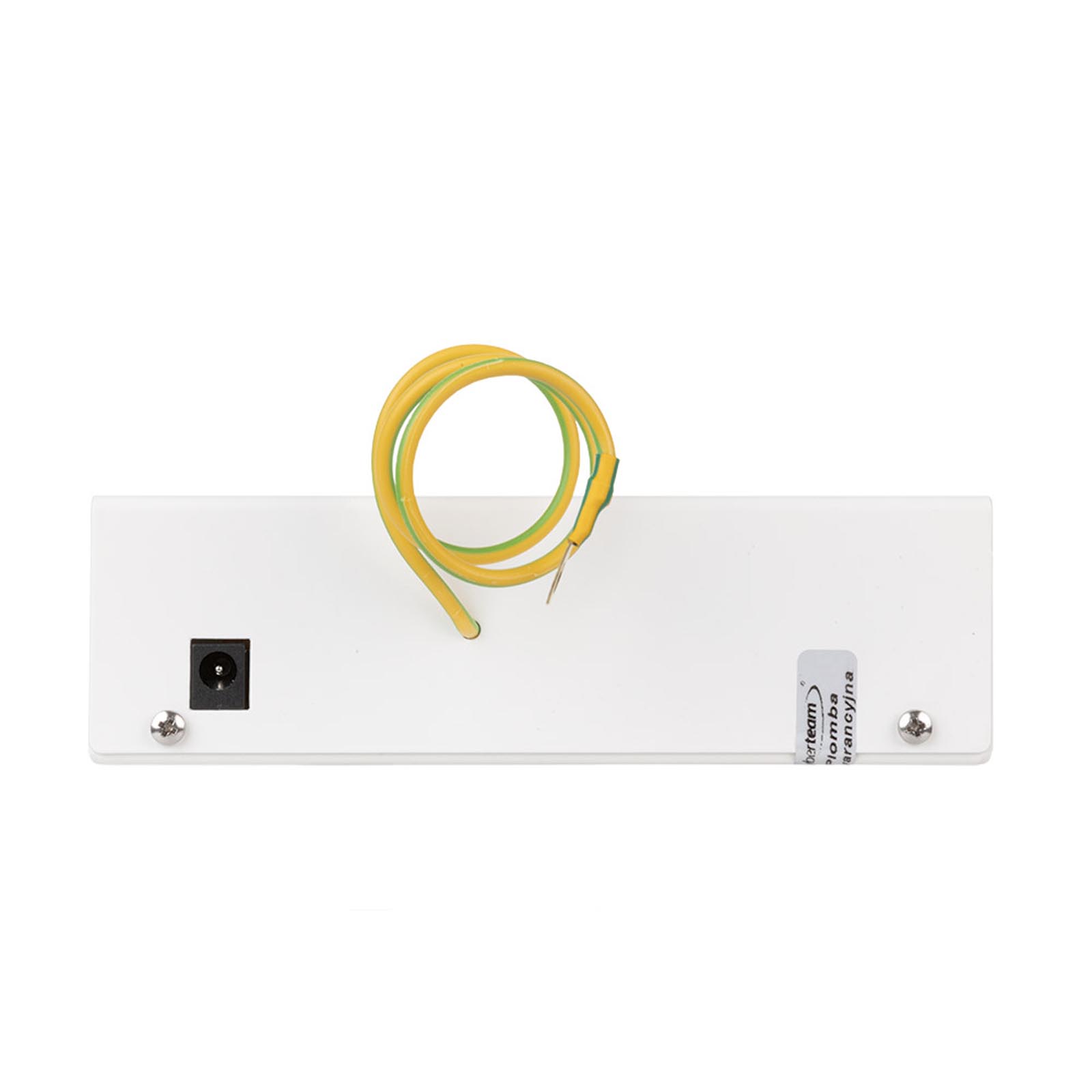

(deklarowanych przez ich Producenta), które eliminują skutki impulsowych przepięć pomiędzy parami przewodów odpowiednio o nr: 1-2,3-6; 4-5,7-8 (eliminowanie niechcianych różnic potencjałów pomiędzy parami skrętki). Energia przepięć odprowadzana jest do uziemienia za pośrednictwem przewodu ochronnego PE.
Tak więc bezwzględnym warunkiem skutecznego działania urządzeń jest podłączenie ich do uziemienia posiadającego rezystancję zgodną z PN-EN- 62305 lub przewodu PE posiadającego skuteczność zerowania zgodnie z Normami PN-EN 60364 (serii). Urządzenia nie zabezpieczają przed przepięciami powstającymi/przenoszonymi przez sieć zasilającą i w tym celu należy ja zabezpieczyć własnymi ochronnikami przeciwprzepięciowymi np. typu WAL-MS 230/3+1.
Jeżeli szafy/obudowy w których montowane będą w/w urządzenia są całkowicie odizolowane od uziemienia lub nie podłączone do przewodu PE, nie widzimy przeciwwskazań do mocowania naszych urządzeń przez skuteczne podkłady izolujące (przed impulsami o kształtach i energii odpowiadającej przepięciom – przyjmowanymi do badań w tym zakresie ) pod warunkiem BEZWZGLĘDNEGO zapewnienia przyłączenia urządzeń do właściwie zerowanego przewodu PE. Jeżeli cała obudowa – w której montowane będzie w/w urządzenia - jest podłączona do przewodu PE – działanie takie jest nie celowe, jednak pozostawiamy to do Państwa decyzji - pod warunkiem BEZWZGLĘDNEGO zapewnienia przyłączenia urządzenia do właściwie zerowanego przewodu PE. W przypadku – jednoczesnego - montażu w tych szafach urządzeń innych Producentów należy postępować zgodnie z ich zaleceniami, również w zakresie ich ewentualnego uziemiania.
W/w urządzenia służą do zabezpieczenia urządzeń telekomunikacyjnych podłączonych do sieci Ethernet przed impulsowymi przepięciami w sieci Ethernet i umożliwiają dodanie zasilania do sieci LAN(POE).

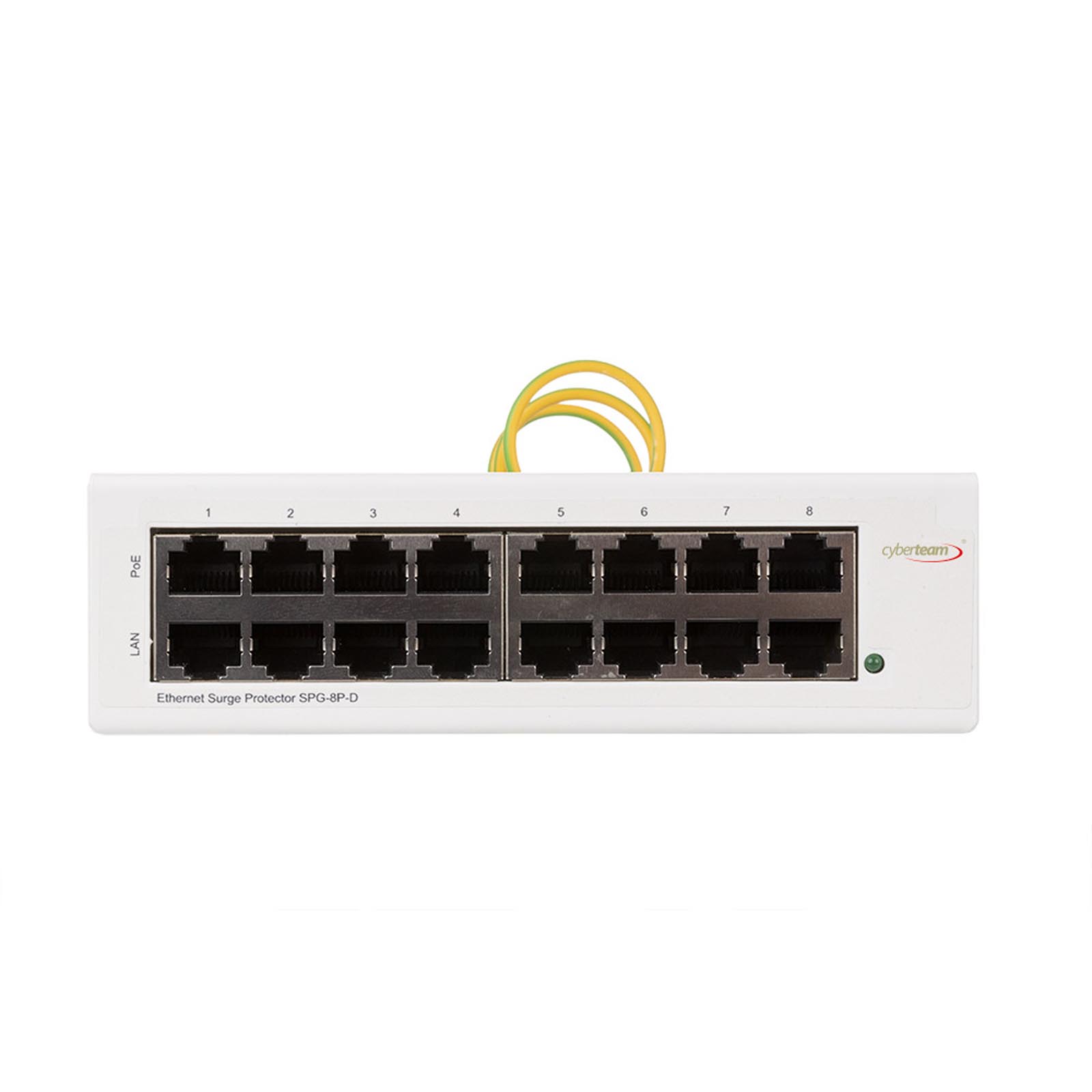

Nie ma jednak możliwości, aby zasilanie wchodzące po skrętce do portu „LAN IN” (porty w dolnym rzędzie) przekazane zostało do odpowiadającego mu portu „POE OUT” (porty górnym rzędzie). NIE WOLNO WIĘC PODŁĄCZAĆ ZASILANIA DO PORTÓW „LAN IN”.
Przekazywanie napięcia podawanego po skrętce do portów „LAN IN” - bezpośrednio na odpowiadające im orty „POE OUT” - umożliwiają wyłącznie urządzenia typu Multi netprotector.
