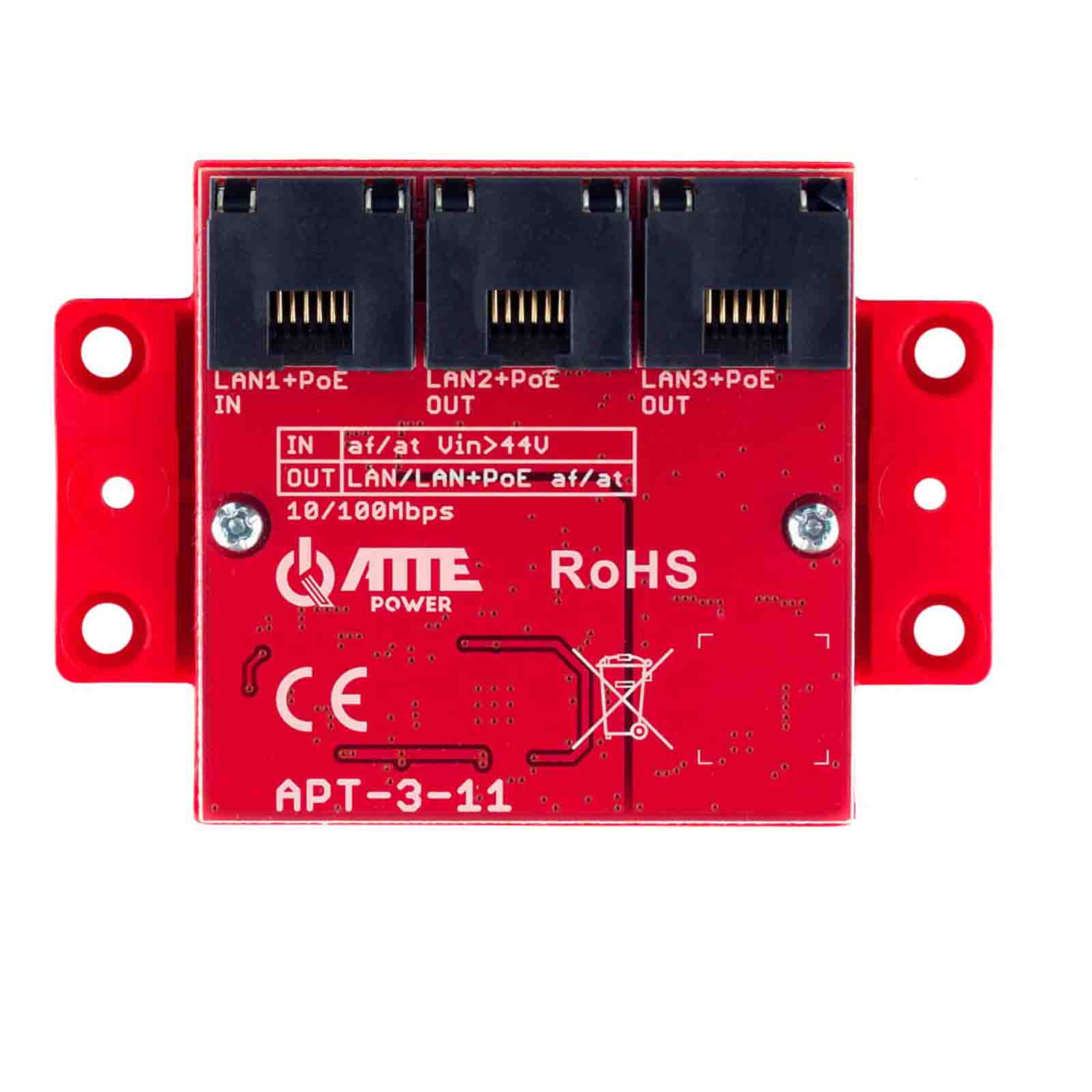

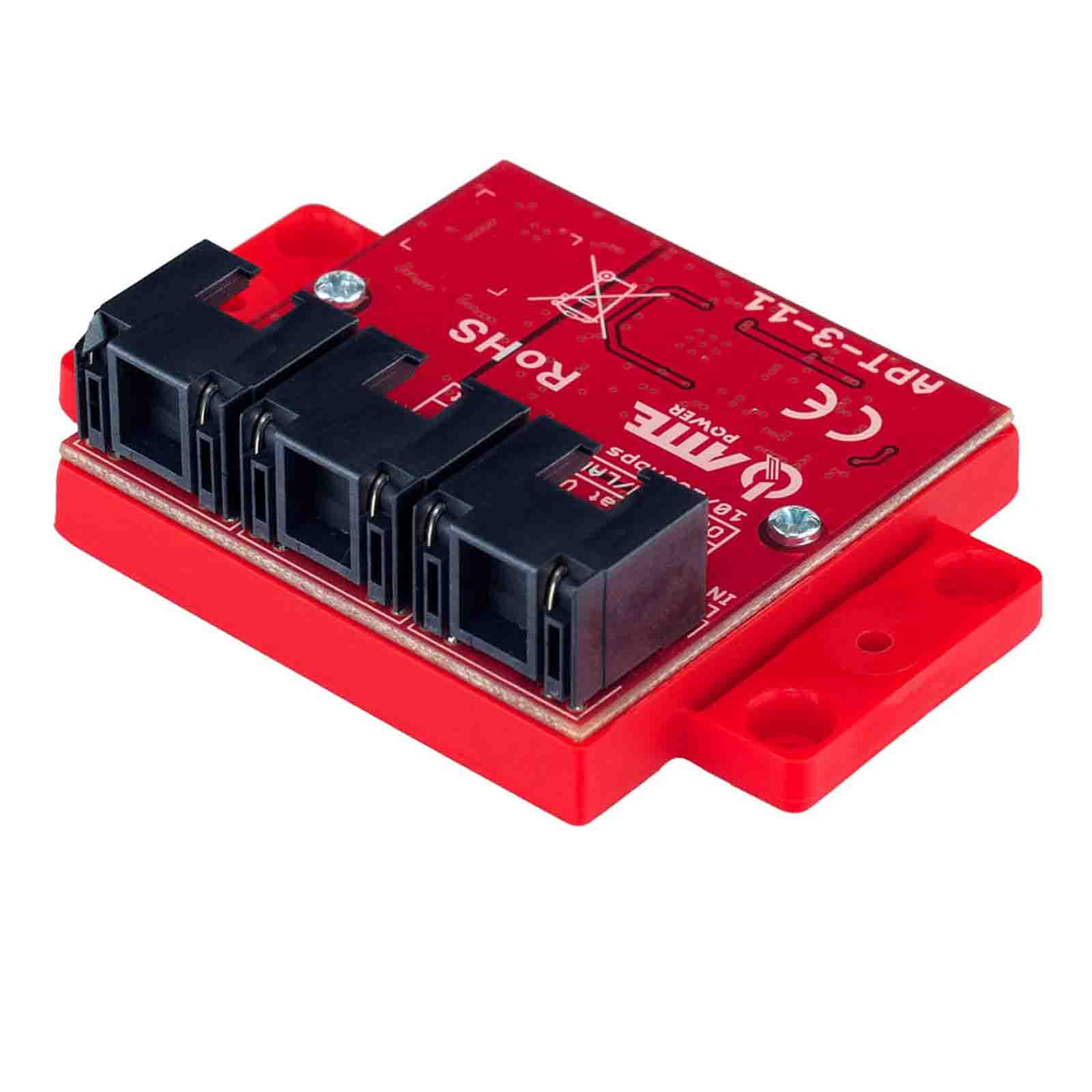

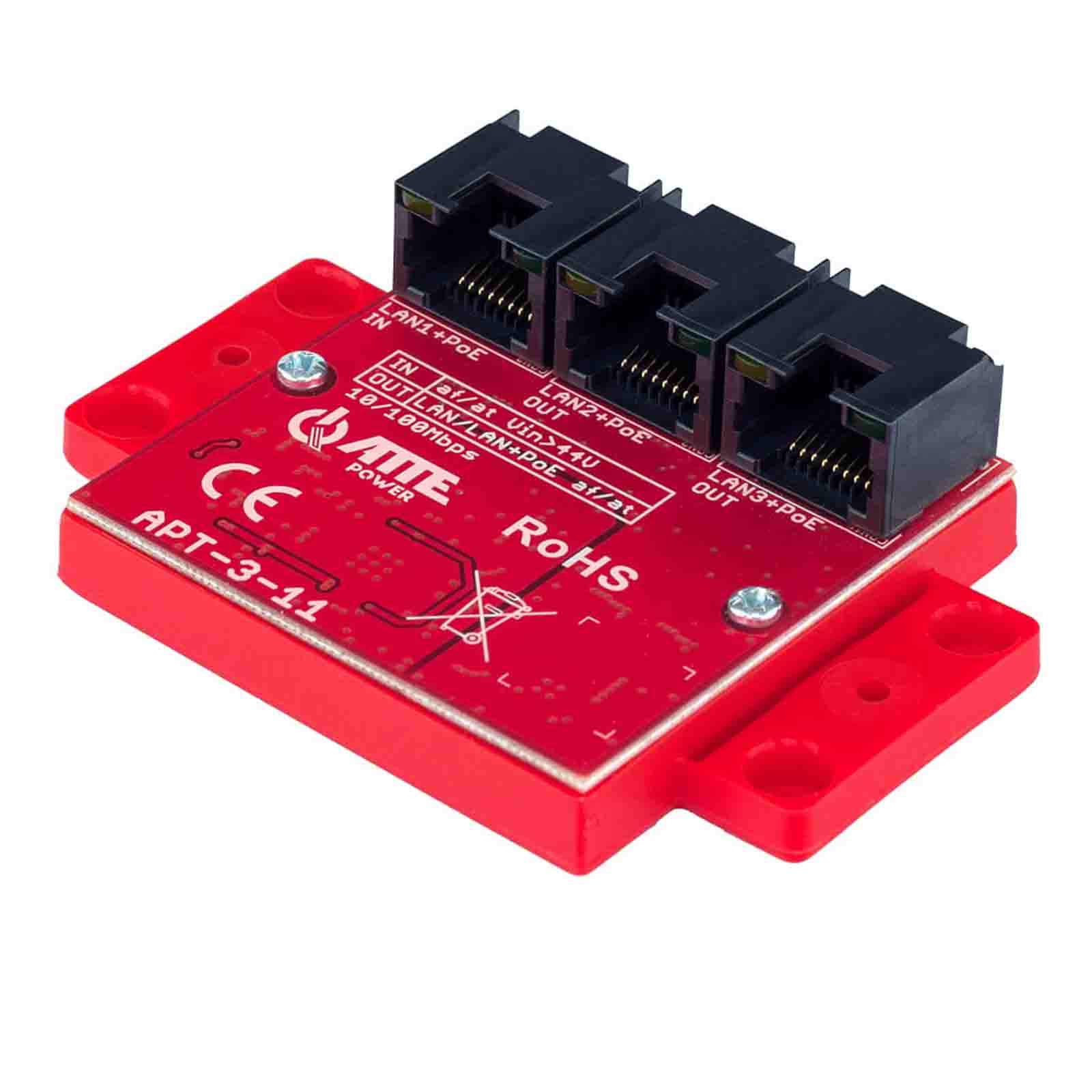

ATTE APT-3-11
ATTE APT-3-11 to niezarządzalny przełącznik sieciowy PoE pracujący jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe
Przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3.at/af zarówno jako odbiorniki zasilania PoE jak również na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portu 2 lub 3 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.
Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE. Moc przesyłana pojedynczym przewodem UTP może być wyższa niż ta specyfikowana w standardach IEEE 802.3.at/af, dzięki czemu pojedyncza gałąź zasilania obsługuje kilka kamer IP.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach.
Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
Obudowa pozwala na montaż na kilka sposobów:
- "tradycyjnie" z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
- poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
- z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
- z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
Najważniejsze cechy:
- miniaturowa konstrukcja umożliwia montaż w podstawie kamery
- zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
- możliwość zasilania do 2 odbiorników PoE 802.3at/af
- do 30W sumarycznej mocy
- zasilanie kaskadowe (jeden switch zasila kolejne)
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- bardzo niski pobór mocy (< 0,3 W)
- sekwencyjny start wyjść PoE
|
Port PoE IN
|
LAN 1 PoE 802.3af/at, PoE Passive |
|
Porty PoE OUT
|
LAN 2 ... LAN 3 PoE 802.3af/at |
|
Porty LAN 10/100Mbps
|
LAN 1 ... LAN 3 |
|
Porty LAN + PoE OUT 10/100Mbps
|
LAN 2 ... LAN 3 |
|
Napięcie wejściowe
|
44 ... 58 V |
|
Napięcie wyjściowe PoE
|
Vout = Vin |
|
Pobór mocy
|
0,3 W |
|
Kontrola zasilania na wyjściu
|
Autonegocjacja |
|
Zabezpieczenia przepięciowe
|
LAN 1 ... LAN 3 |
|
Zabezpieczenia przeciążeniowe
|
LAN 2 ... LAN 3 Zabezpieczenie nadprądowe 0,7 A |
|
Sygnalizacja zasilania
|
LAN 1 (żółta) - zasilanie urządzenia |
|
Sygnalizacja PoE
|
LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE |
|
Sygnalizacja transmisji
|
LAN 1 ... LAN 3 (zielony) - link i transmisja danych |
|
Zakres temperatur pracy
|
-25°C...+65°C |
|
Wymiary (S x W x G)
|
51(73) x 51 x 21 mm |
|
Waga
|
0,026 kg |
|
Stopień ochrony
|
IP20 |
|

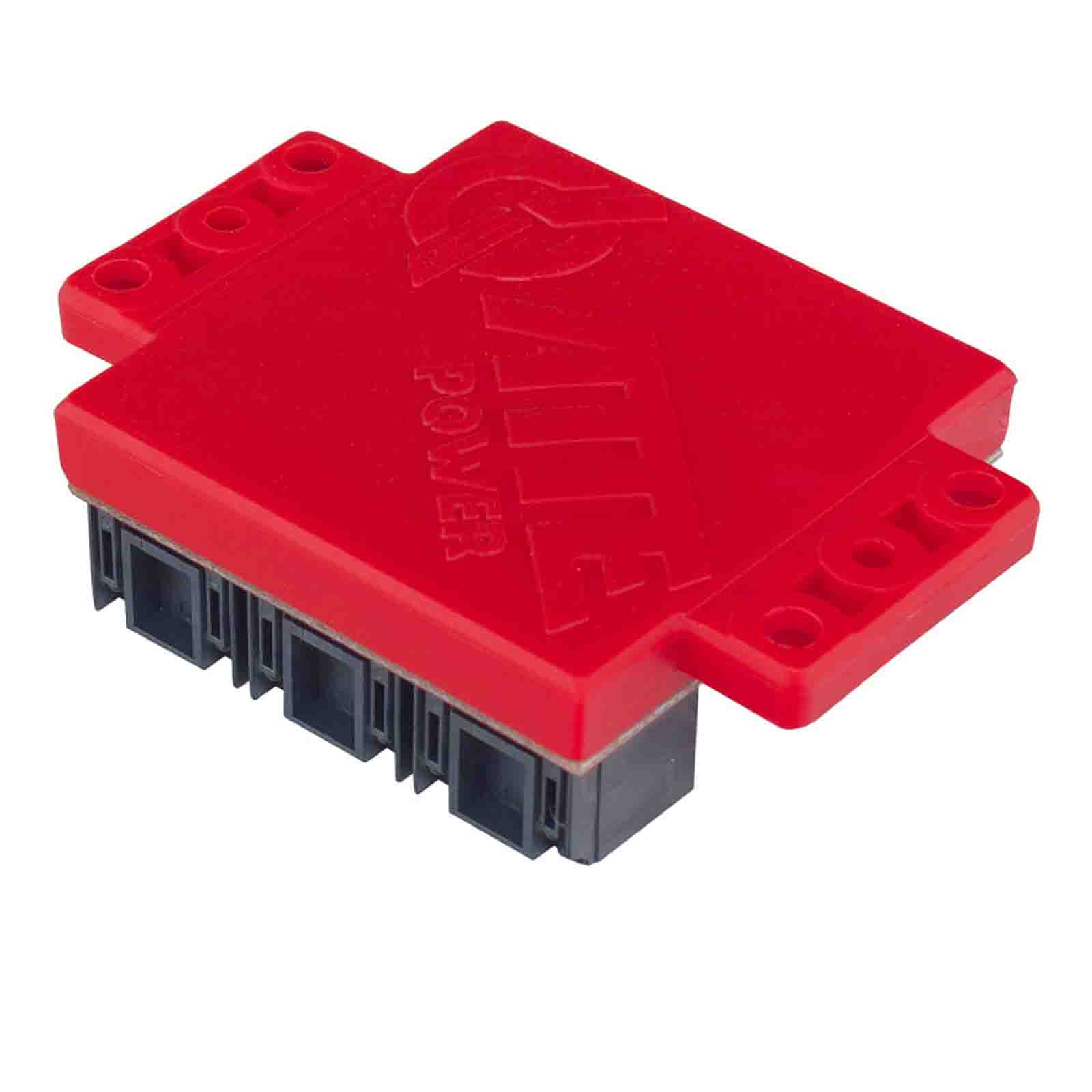

Konstrukcja obudowy
|
Uniwersalna podstawa montażowa |
|
Montaż
|
Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
