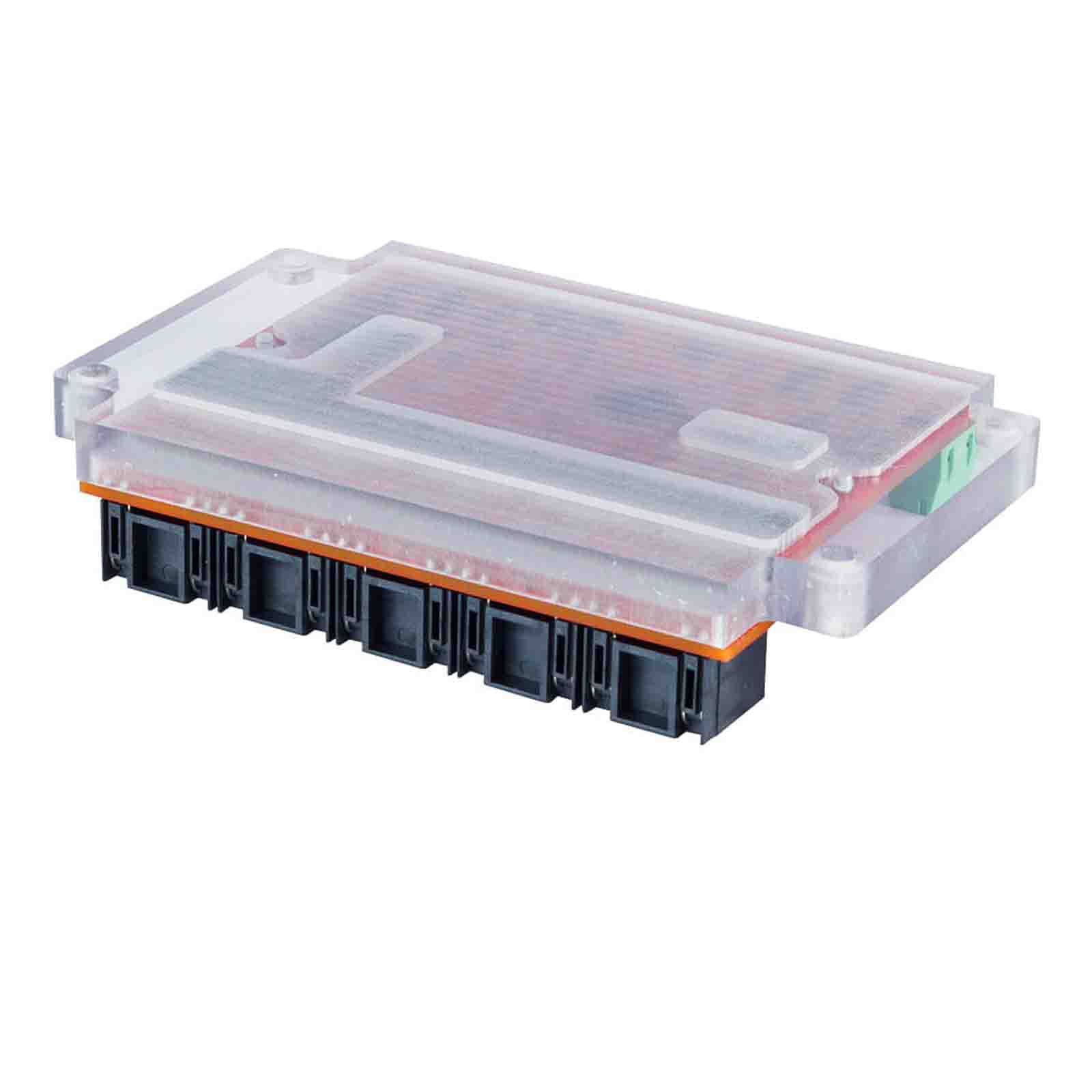

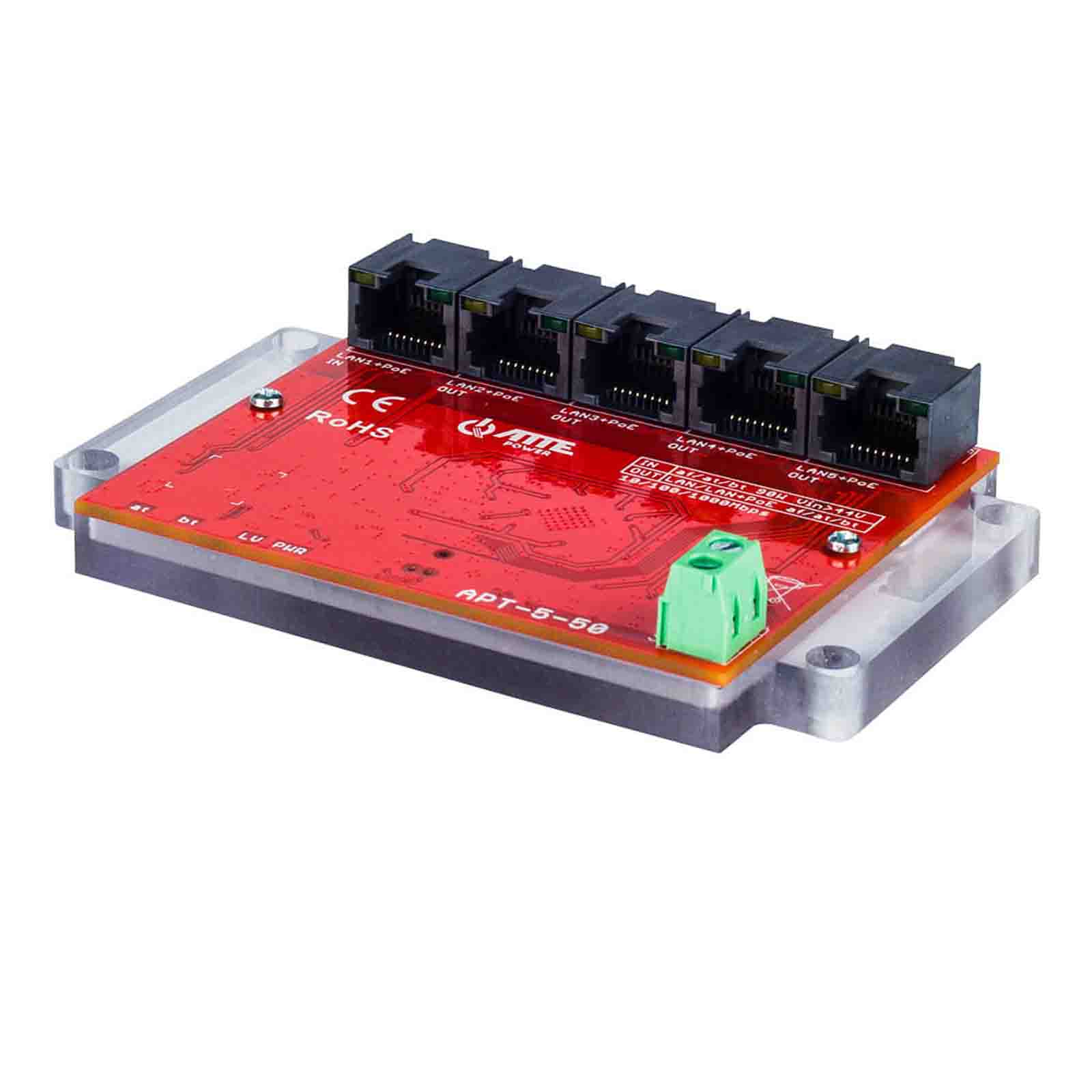

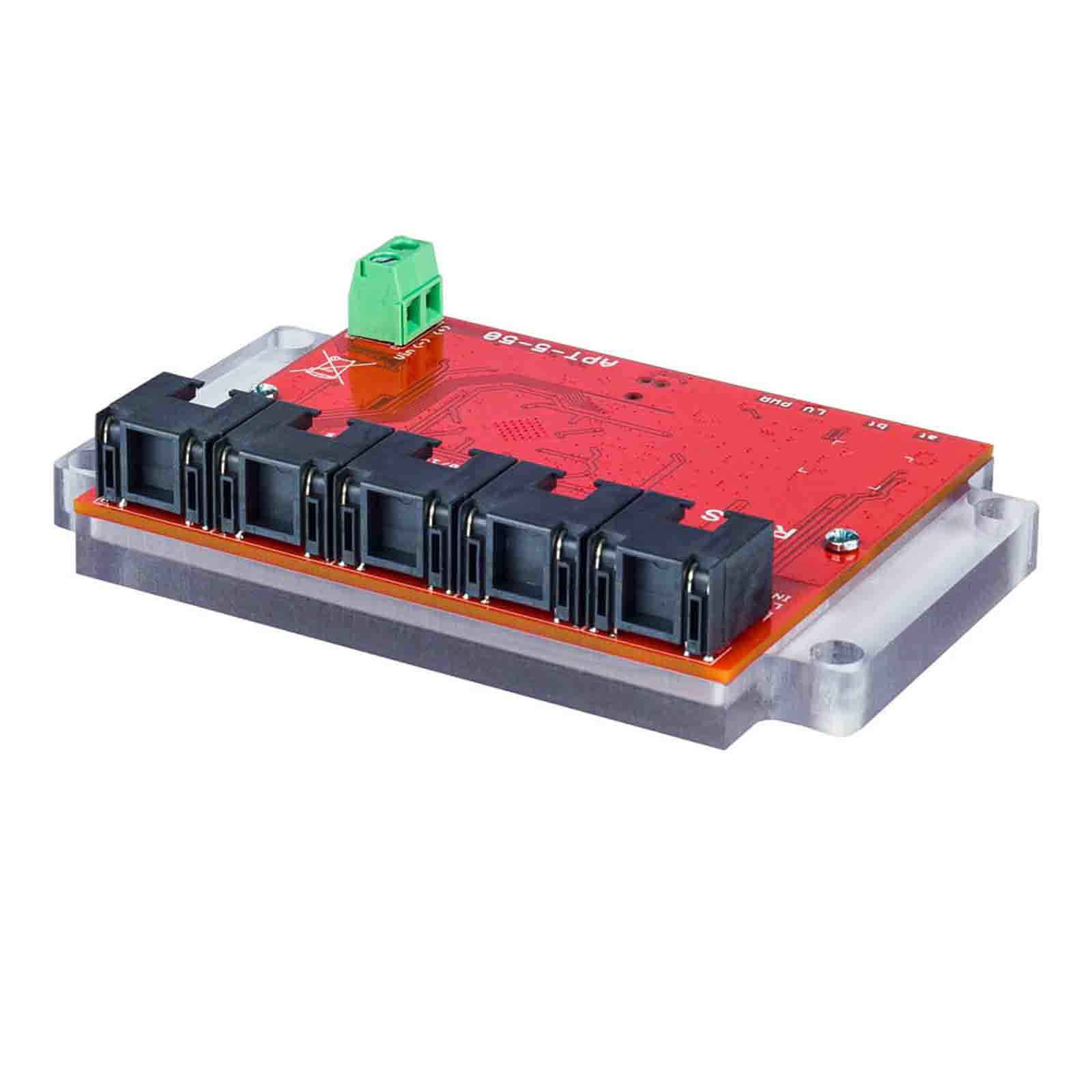

ATTE APT-5-50
ATTE APT-5-50 to niezarządzalny gigabitowy przełącznik sieciowy PoE pracujący jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.
Przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3 at/af/bt. Po podłączeniu urządzenia do portów 2-5 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.
Gdy napięcie na switchu spadnie poniżej 44V zostanie załączona dioda LED LV Należy w takim przypadku zweryfikować układ zasilania, aby uniknąć sytuacji kiedy urządzenia IP PoE podłączone do switcha nie uruchomia się z powodu zbyt niskiego napięcia.
Wszystkie porty zapewniają przepustowość 1 Gb/s, co ma istotne znaczenie przy połączeniach w topologii magistrali. Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE. Moc przesyłana pojedynczym przewodem UTP pozwala na zasilanie kilku kamer IP.

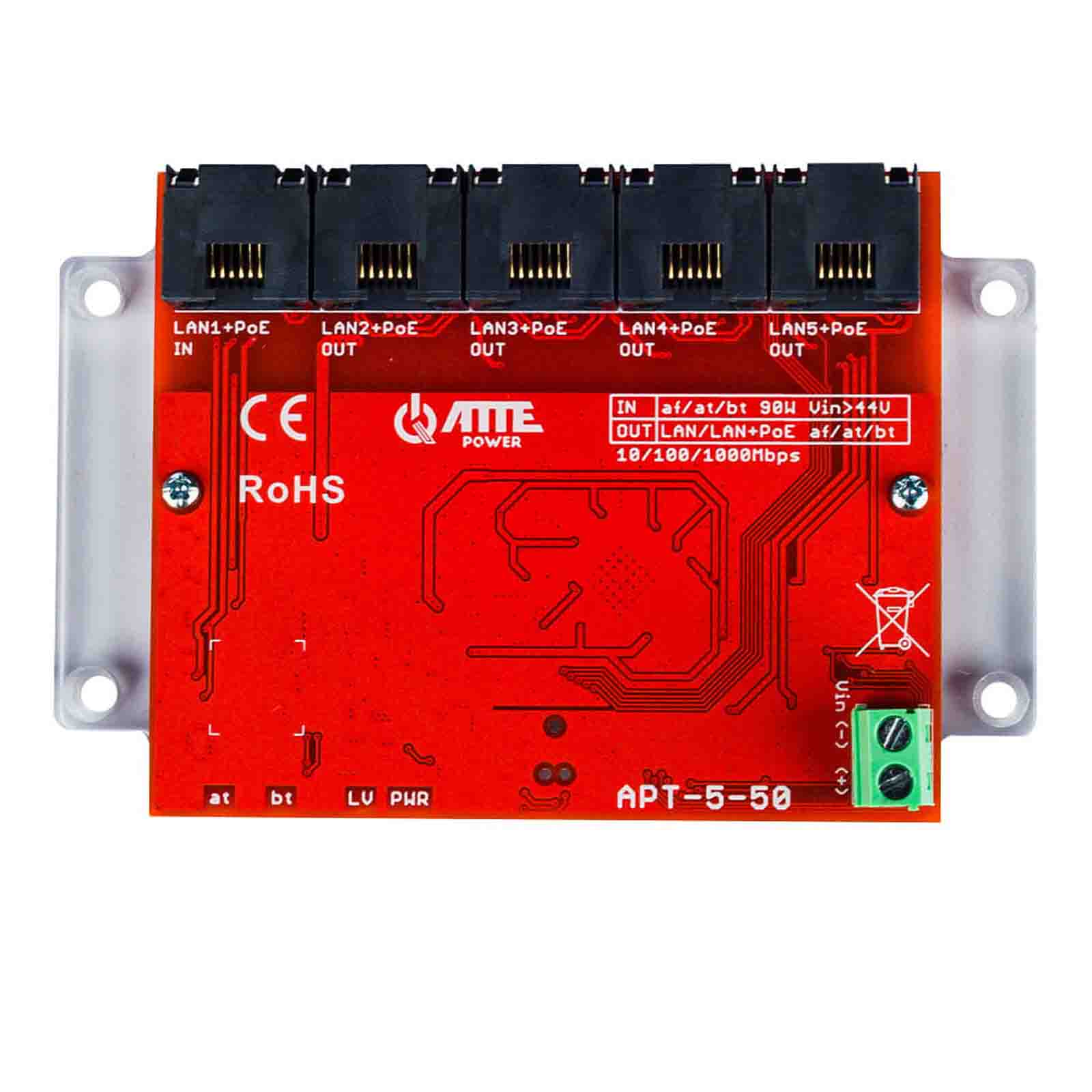

Sygnalizacja standardu oraz mocy pobieranej ze switcha zasilającego:
- LED at zasilanie urządzenia z portu LAN1 w standardzie 802.3 at do 30W
- LED bt zasilanie urządzenia z portu LAN1 w standardzie 802.3 bt do 60W
- LED bt + LED at zasilanie urządzenia z portu LAN1 w standardzie 802.3 bt do 90W
Najważniejsze cechy:
- miniaturowa konstrukcja umożliwia montaż w podstawie kamery
- zasilany z innego switcha PoE w standardzie 802.3at, 802.3af, 802.3bt90 lub Passive (port PoE IN)
- możliwość zasilania do 4 odbiorników PoE 802.3at/af/bt
- do 90W sumarycznej mocy
- zasilanie kaskadowe (jeden switch zasila kolejne)
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- bardzo niski pobór mocy (< 0,3 W)
- sekwencyjny start wyjść PoE
|
Port PoE IN
|
LAN 1 PoE 802.3af/at/bt90, PoE Passive |
|
Porty PoE OUT
|
LAN 2 ... LAN 5 PoE 802.3af/at/bt60 |
|
Porty LAN 1000Mbps
|
LAN 1 ... LAN 5 |
|
Porty LAN + PoE OUT 1000Mbps
|
LAN 2 ... LAN 5 |
|
Napięcie wejściowe
|
44 ... 58 V |
|
Napięcie wyjściowe PoE
|
Vout = Vin |
|
Pobór mocy
|
0,3 W |
|
Kontrola zasilania na wyjściu
|
Autonegocjacja |
|
Zabezpieczenia przepięciowe
|
LAN 1 ... LAN 5 |
|
Zabezpieczenia przeciążeniowe
|
LAN 2 ... LAN 5 Zabezpieczenie nadprądowe 1,4 A |
|
Sygnalizacja zasilania
|
LED PWR - zasilanie |
|
Sygnalizacja PoE
|
LAN 2 ... LAN 5 (żółta) - obecność zasilania PoE |
|
Sygnalizacja transmisji
|
LAN 1 ... LAN 5 (zielony) - link i transmisja danych |
|
Zakres temperatur pracy
|
-25°C...+65°C |
|
Wymiary (S x W x G)
|
80 (105) x 70 x 21 mm |
|
Waga
|
0,08 kg |
|
Stopień ochrony
|
IP20 |
|
Konstrukcja obudowy
|
Podstawa montażowa |
|
Montaż
|
Kołki montażowe |
